电赛电源题备赛日记(2)

AC-DC变换器概况：

AC DC两个大部分——整流和逆变。整流: 把交流变成直流；逆变:把直流变成交流。交流需要控制两个量：幅值+相位

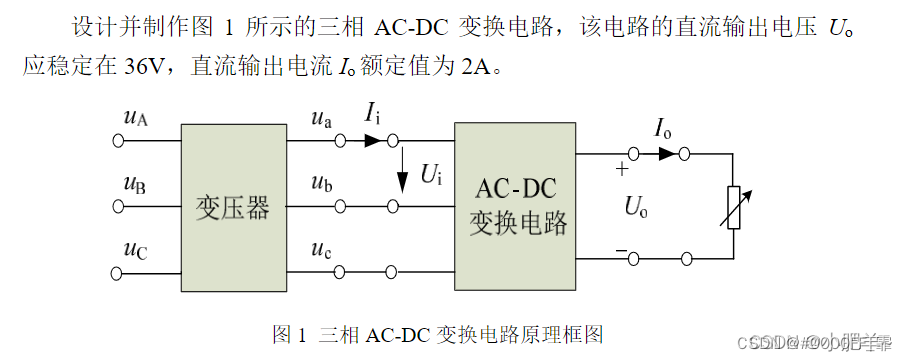

初步分析2021年B题三相AC_ DC变换器：

• AC_DC里面最难的一种是并网。
• 三相电源：幅值相等，相邻相位各差120°，线电压是相电压的根号3倍。
• 题目中变压器的作用就是降压。
• 拓扑结构:三个buckboost变换器分别对应三相。两个变换器是互补的。
• 输出的交流相可以通过改占空比进而调正相负相所占的时间。改变的是在每一个开关周期范围内，桥臂输出的交流电的平均值。
• 变成50Hz的正弦，TrigonometricFunction
• 调制波和三角波交点处进行比较。当调制波在0附近的时候，占空比就是在0.5的附近( 看驱动波波形)；调制波比较高的时候，占空比也高。
• 只需要50Hz的，需要把高频分量过滤掉，设计一个低通滤波器，即LC串联结构，L设置的是3豪亨。这个低通滤波器设计后续也有公式，后续会学习到。

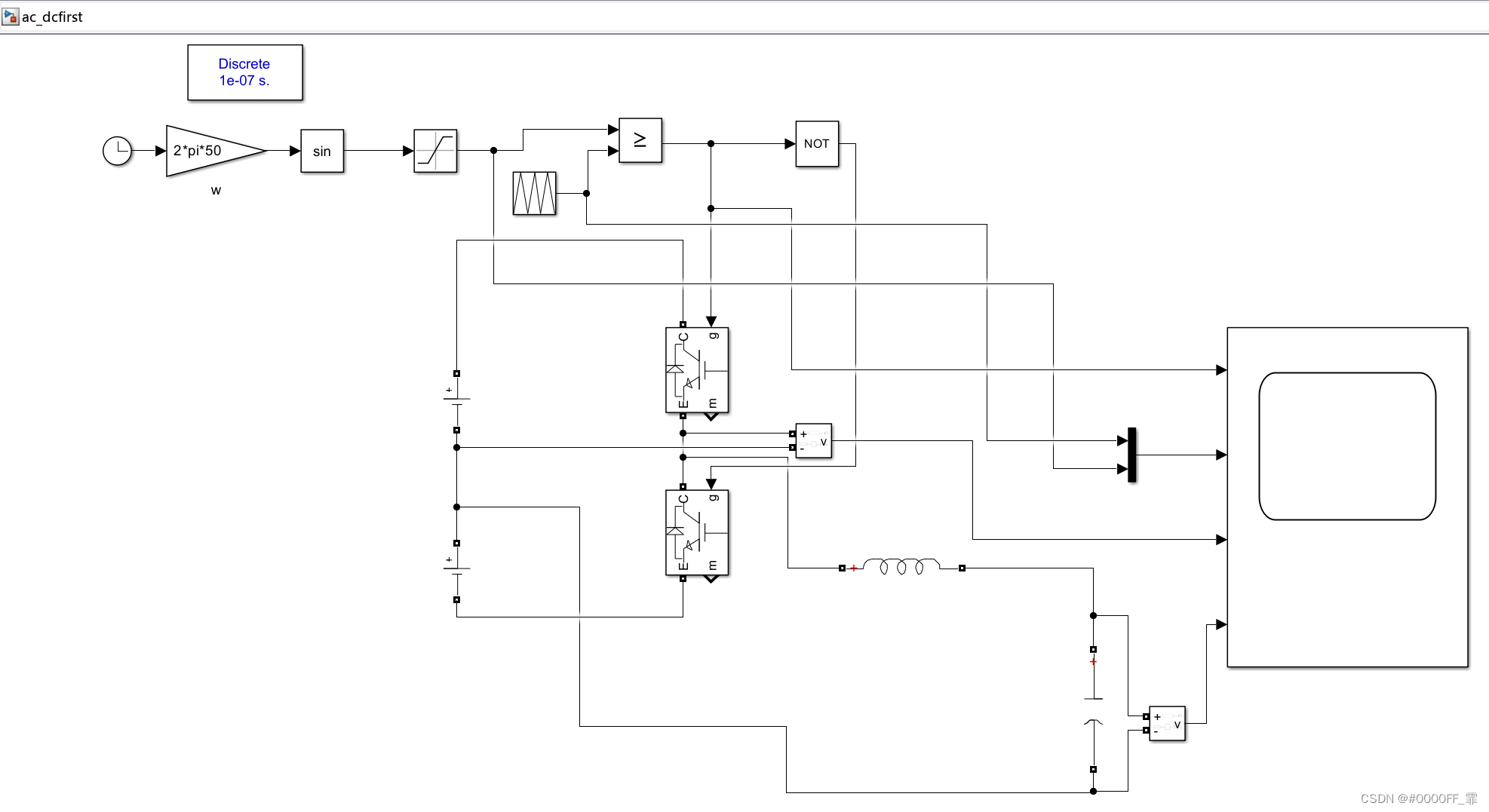

拓扑展示：



---
