[ECE] C8 解题必备

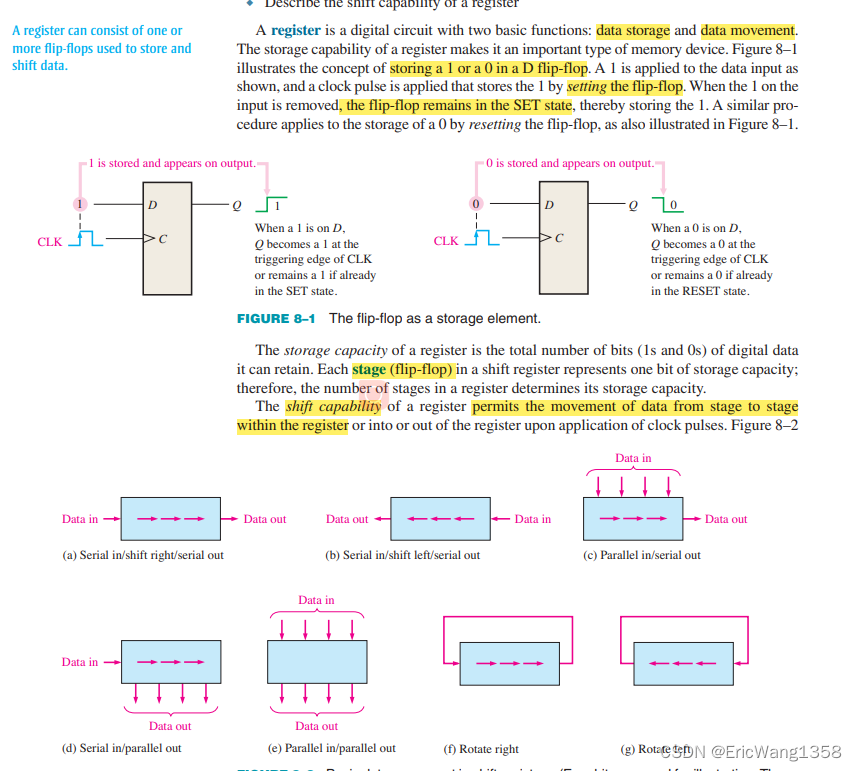

8–1 Shift Register Operations

移位寄存器操作

8–2 Types of Shift Register Data I/Os

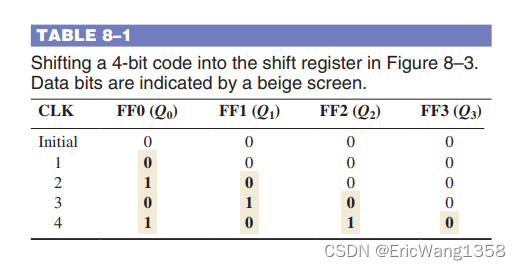

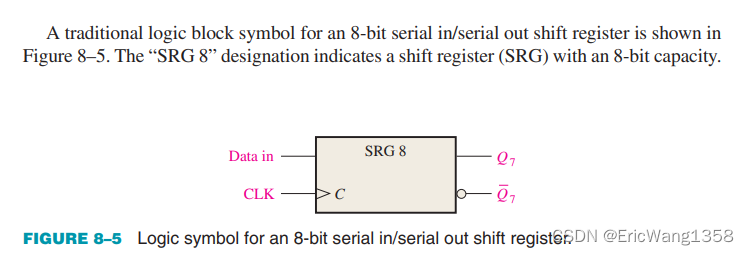

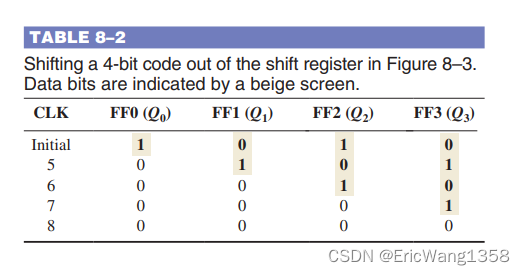

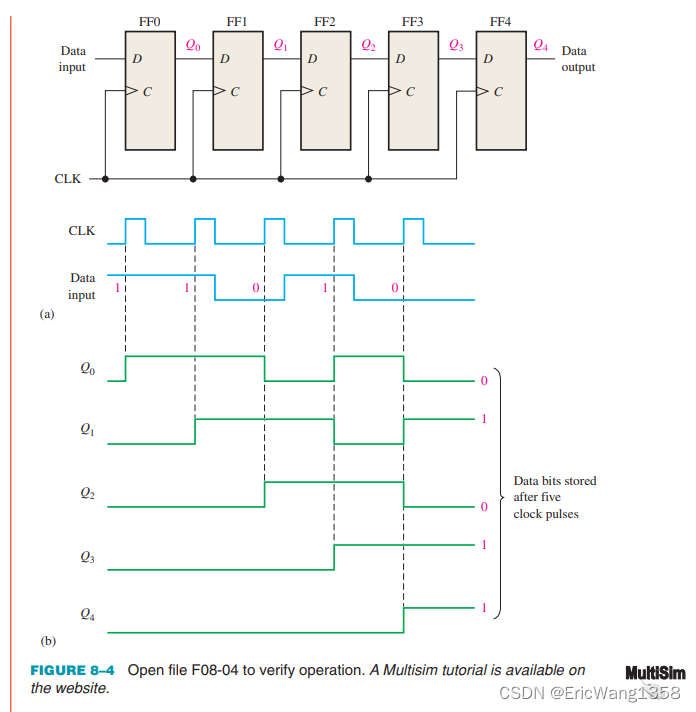

1.Serial In/Serial Out Shift Registers

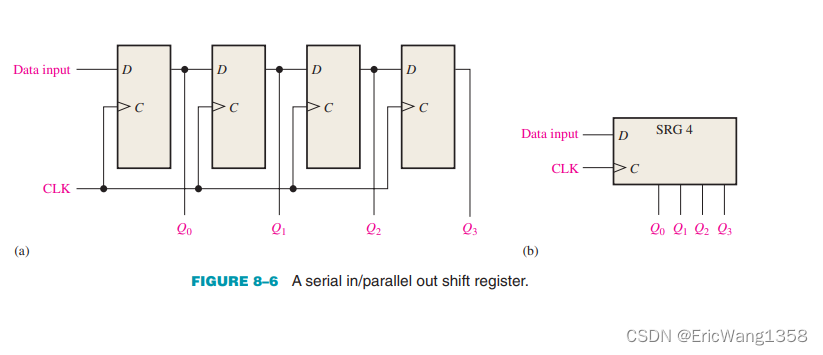

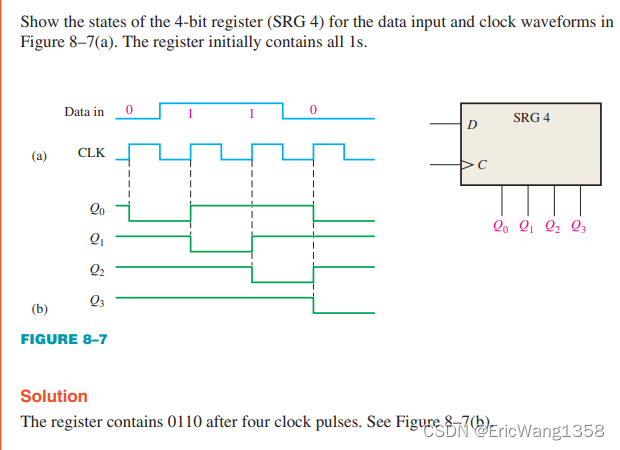

2.Serial In/Parallel Out Shift Registers

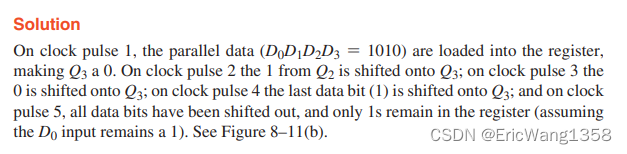

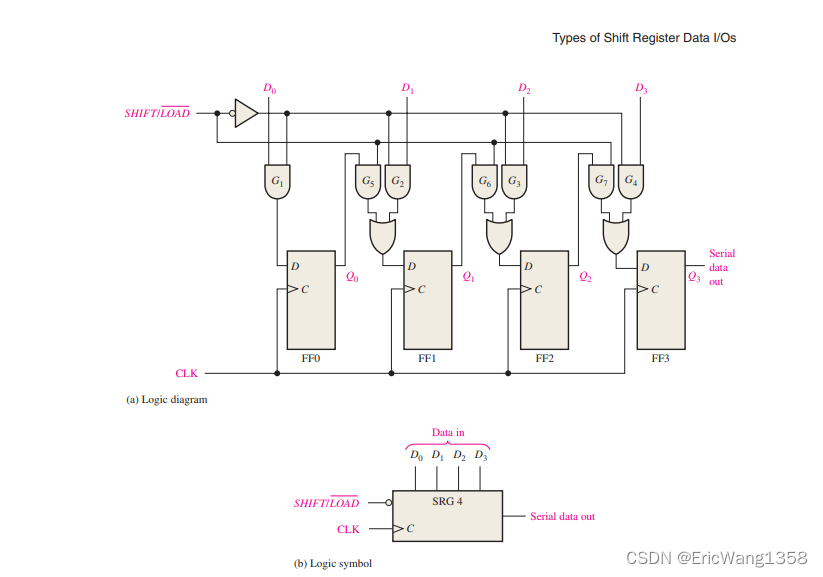

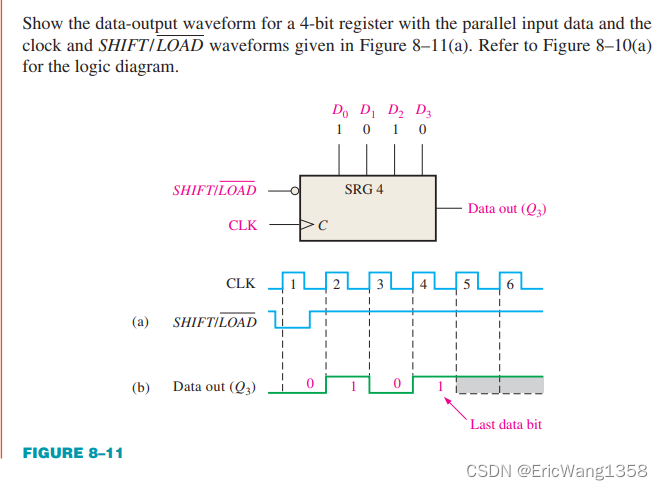

3.Parallel In/Serial Out Shift Registers

4. Parallel In/Parallel Out Shift Registers

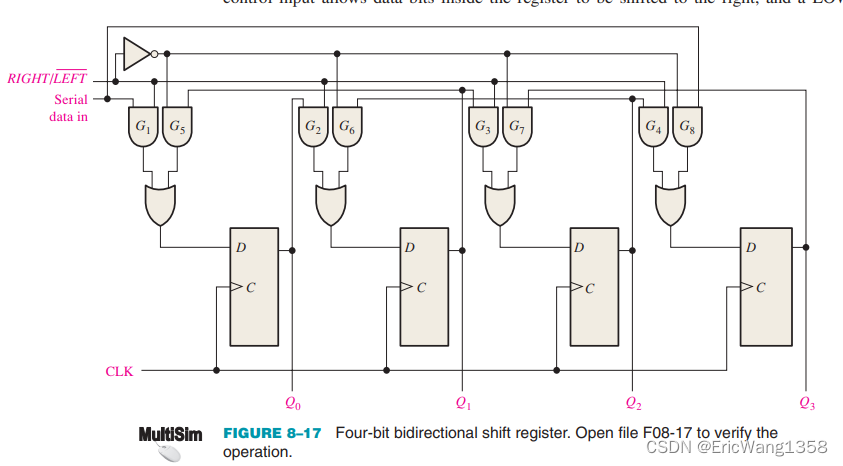

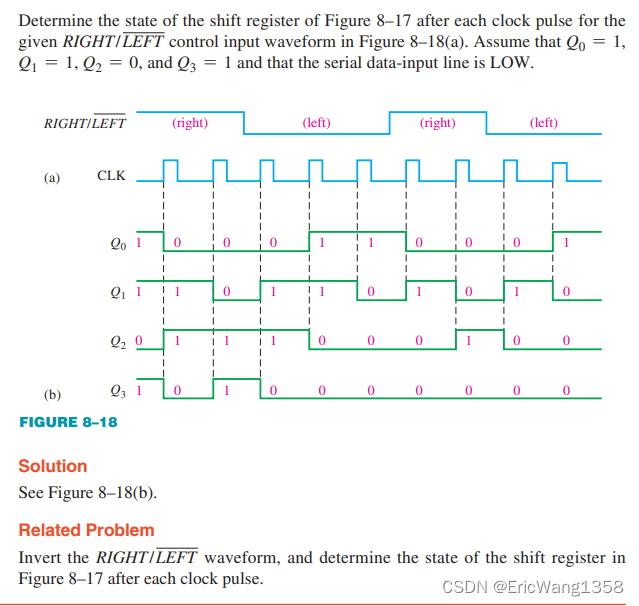

8–3 Bidirectional Shift Registers

8–4 Shift Register Counters

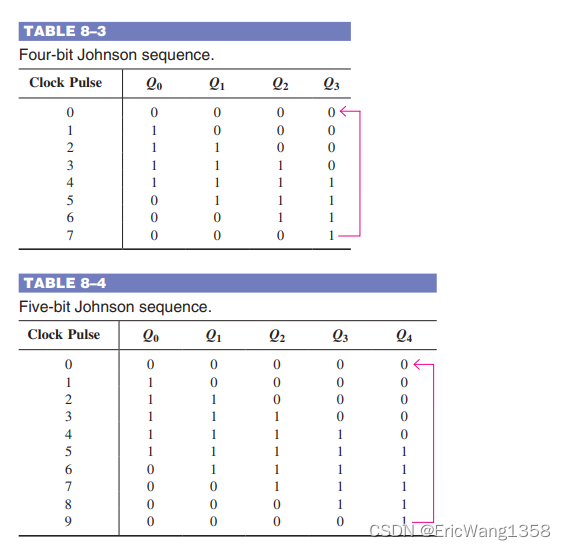

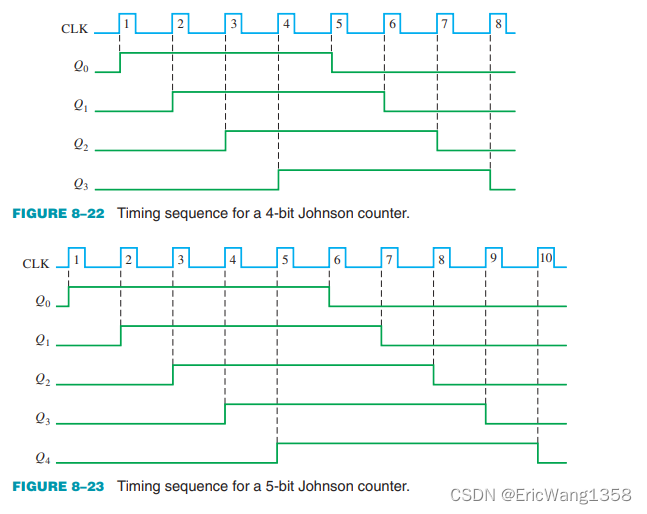

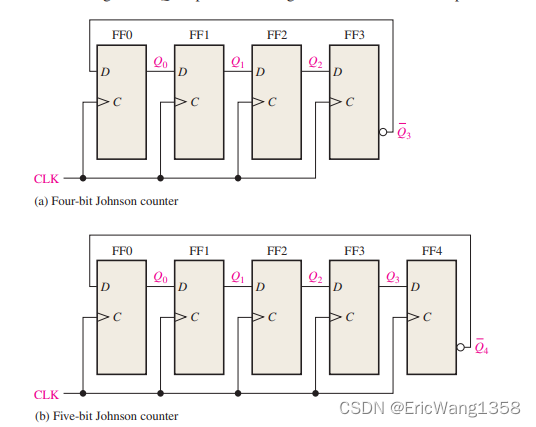

1.The Johnson Counter

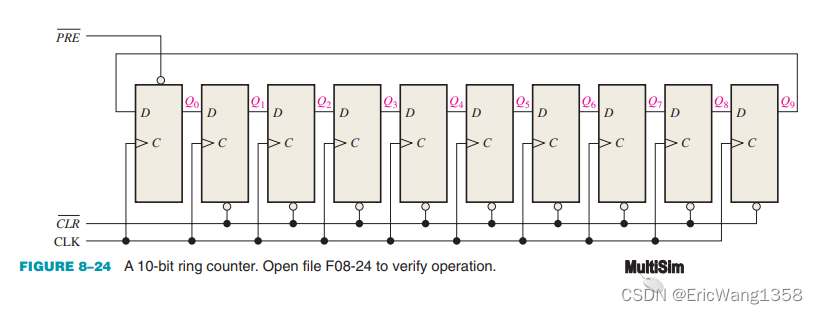

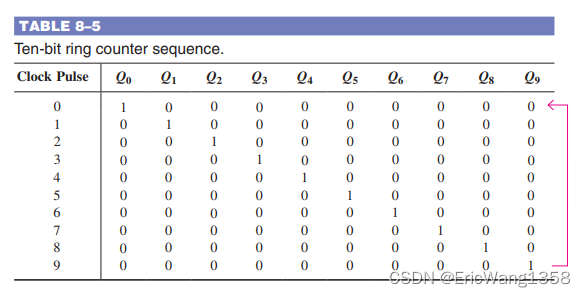

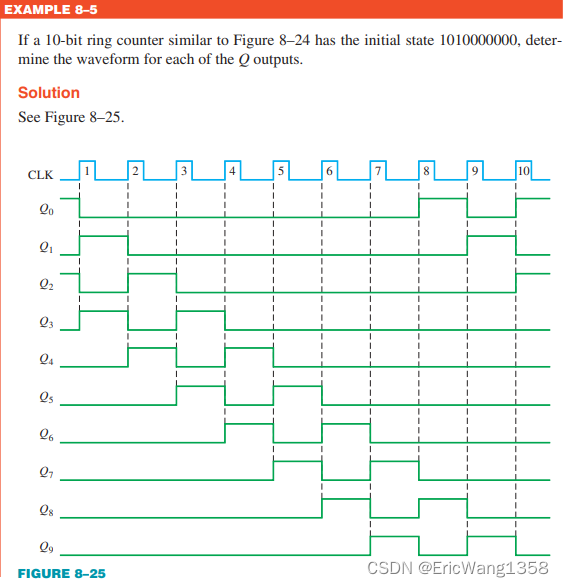

2.The Ring Counter

8–5 Shift Register Applications

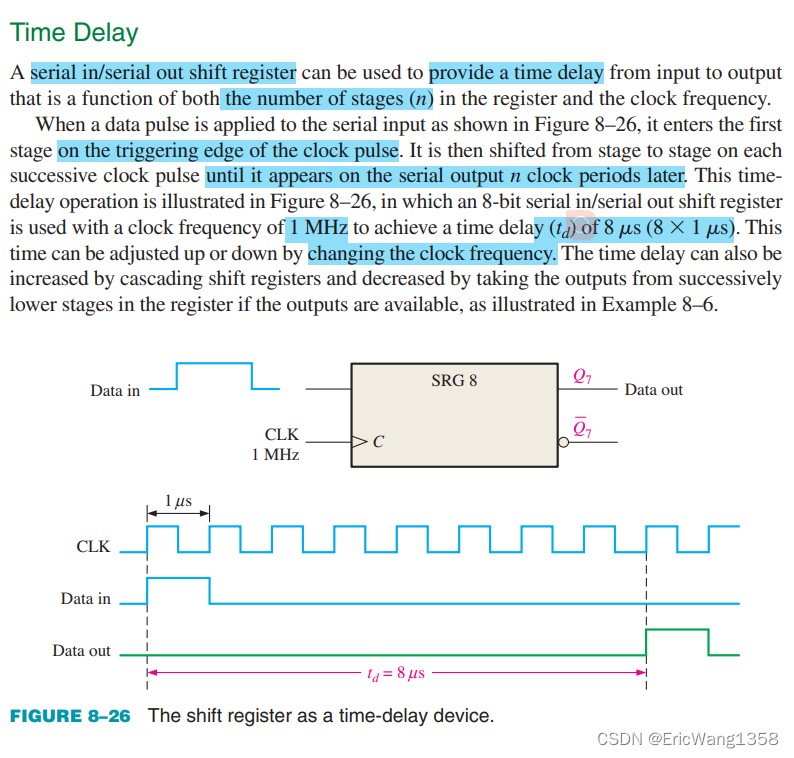

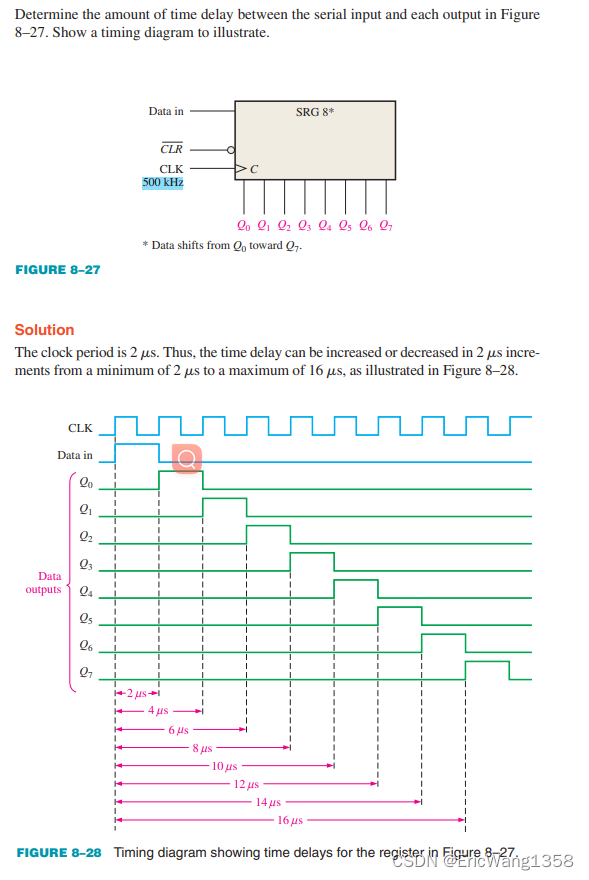

1.Time Delay

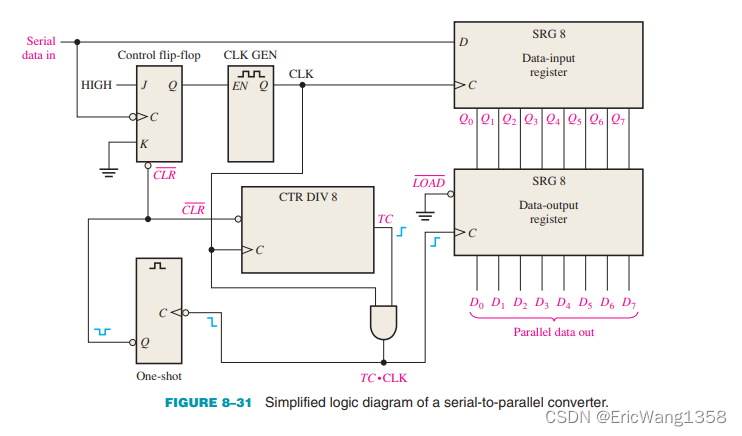

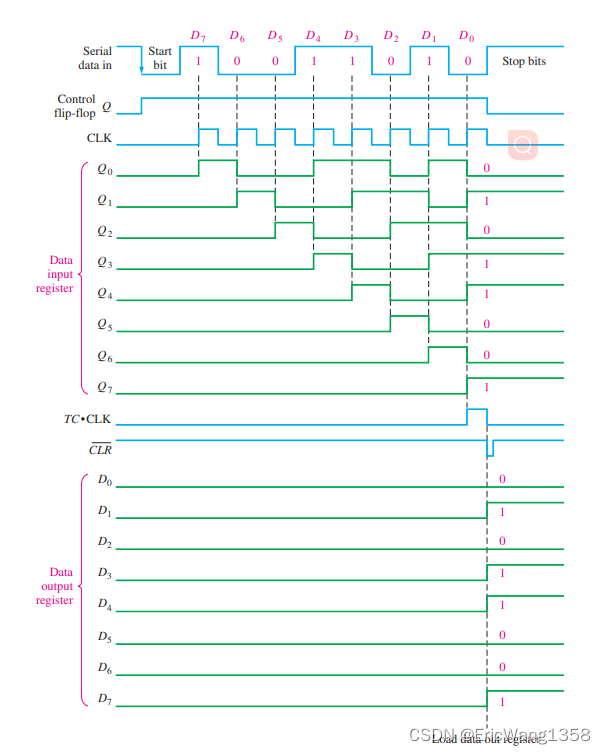

 2.Serial-to-Parallel Data Converter

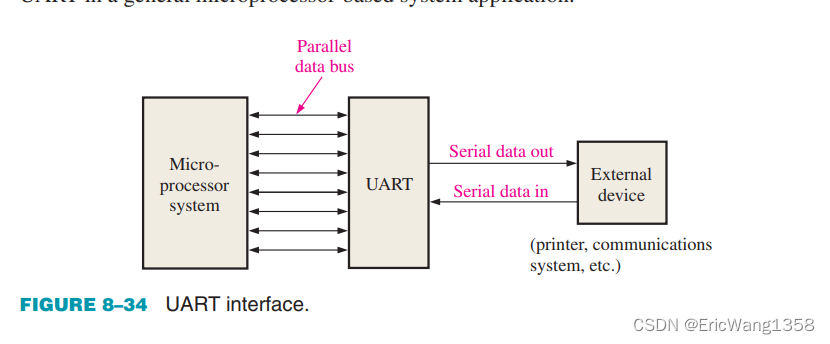

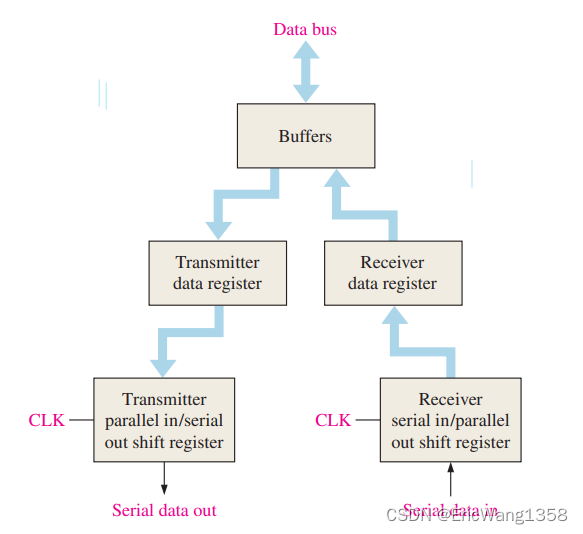

3.Universal Asynchronous Receiver Transmitter (UART) 通用异步收发器

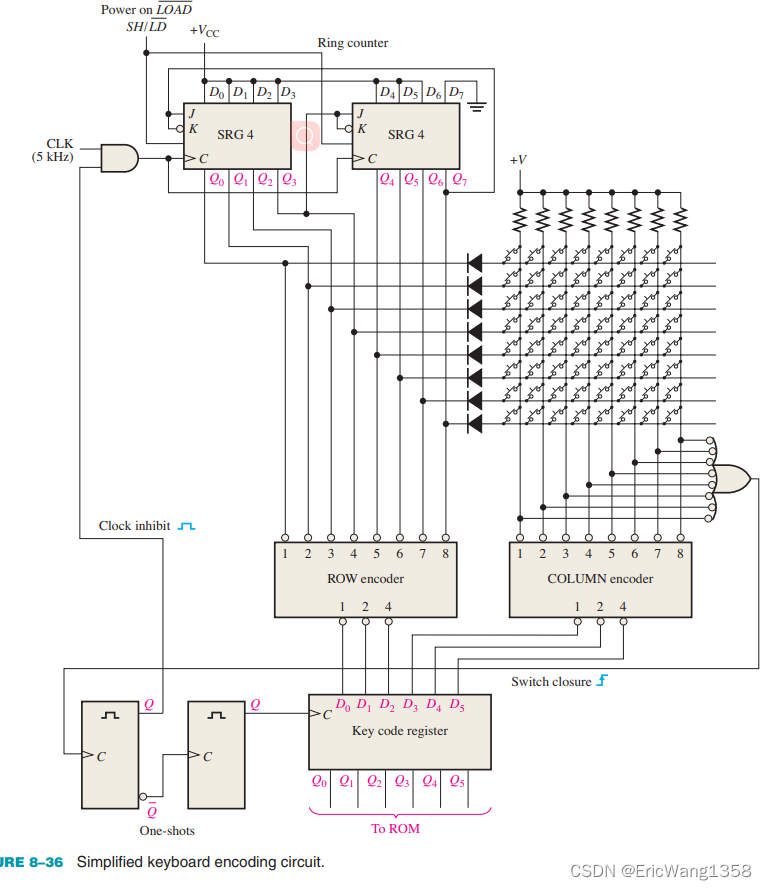

4.Keyboard Encoder

8–6 Logic Symbols with Dependency Notation

清除（clear）功能是异步的。这里的“清除”功能通常指的是将移位寄存器中的所有位或特定位重置为初始状态（通常是逻辑“0”）。而“异步”（asynchronous）则意味着这个功能与时钟信号（clock signal）无关，可以独立于时钟信号进行操作。

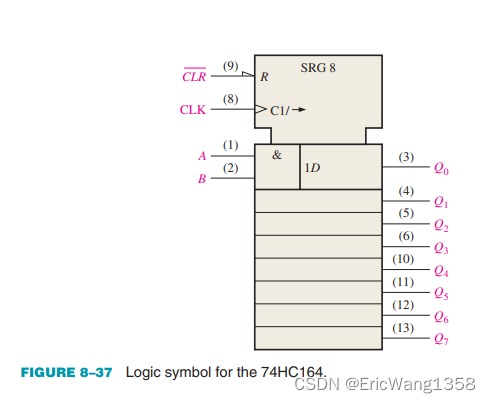

具体来说，在74HC164这款8位串行输入/并行输出移位寄存器的逻辑符号中，"CLR" 代表清除（clear）输入，而 "C1" 代表时钟输入。由于 "R"（CLR）与 "C1" 之间没有依赖前缀（dependency prefix），这表明清除功能不受时钟信号的控制。换句话说，无论时钟信号的状态如何，只要清除信号被激活（通常是被置为低电平），寄存器中的所有位就会被立即清除。

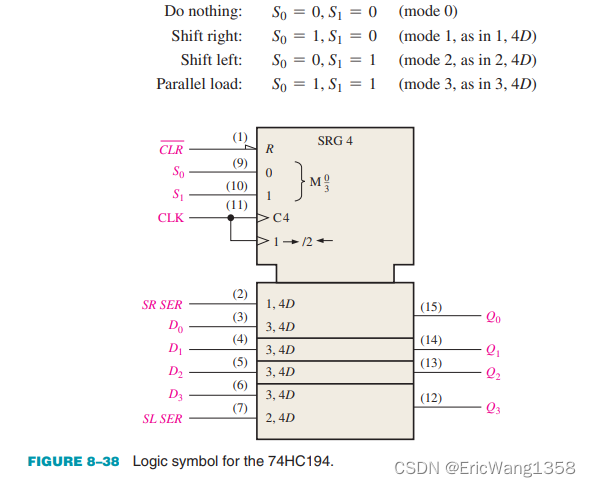

1.4-bit bidirectional universal shift register.
