蓝桥杯EDA常见电路原理图设计和分析

前言

原理图设计需要掌握硬件电路的知识，对于这方面的知识只能平时多去积累总结，在这里我列出历年真题和模拟题的原理图设计。

需要真题我也全都给大家整理出来了，关于蓝桥杯电子类单片机，嵌入式，EDA的题目汇总下载（包含所有真题和模拟题以及答案）：

• https://download.csdn.net/download/m0_74712453/90074876

目录

一、常见器件及其作用

二、原理图设计题目

1.蜂鸣器原理图

2.LCD背光控制电路

3.参考电压源

4.低通滤波器电路设计

5.5-3.3电源转换电路

6.3.3V-VDD_EXT电平转换电路

7.DS18B20原理图

8.供电输出控制接口电路

9.电源检测接口电路

10.USB转串口电路

三、原理图分析题目

1.计算电阻R5

2.计算电阻R92

3.计算电阻R12，R13

---

一、常见器件及其作用

1.电阻:分压、限流、上下拉、反馈等
2.电容:去耦、滤波等
3.发光二极管:指示灯;
4.三极管(BJT)、场效应晶体管(MOSFET):开关
5.运算放大器:各种运放电路
6.电压比较器
7.稳压二极管:保护。
8.二极管:续流、保护。

详细知识点可看：

一篇了解电阻的使用-CSDN博客

一篇了解电感的使用-CSDN博客

二极管知识点总结_二极管 cnds-CSDN博客

三极管知识点总结-CSDN博客

场效应管（MOS管）知识点总结-CSDN博客

运放知识点总结-CSDN博客

二、原理图设计题目

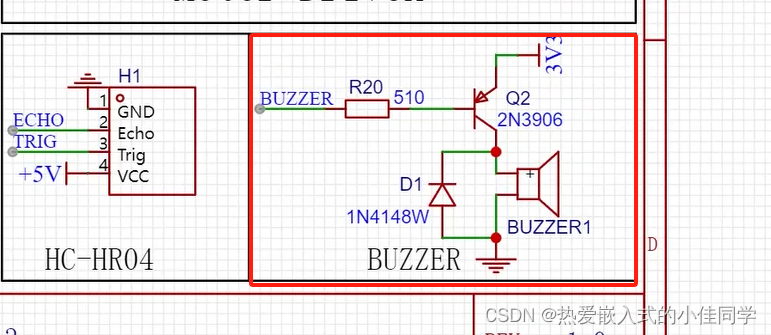

1.蜂鸣器原理图

NPN三极管或者N沟道MOS管保持高通低断原则，PNP三极管或者P沟道MOS管反之。

蜂鸣器旁边加一个续流二极管，当三极管断开时，给蜂鸣器内部电感形成释放电流的回路，从而起到保护电路的作用。

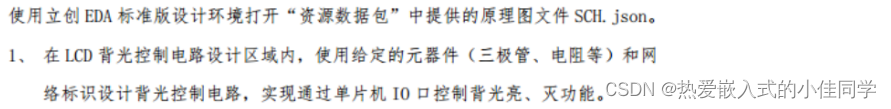

2.LCD背光控制电路

3.参考电压源

根据数据手册绘制

4.低通滤波器电路设计

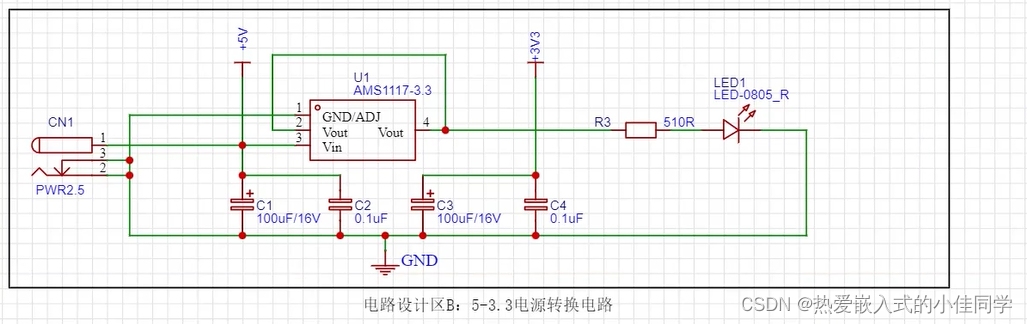

5.5-3.3电源转换电路

先通过大电容再通过小电容，大电容滤高频，小电容滤低频

6.3.3V-VDD_EXT电平转换电路

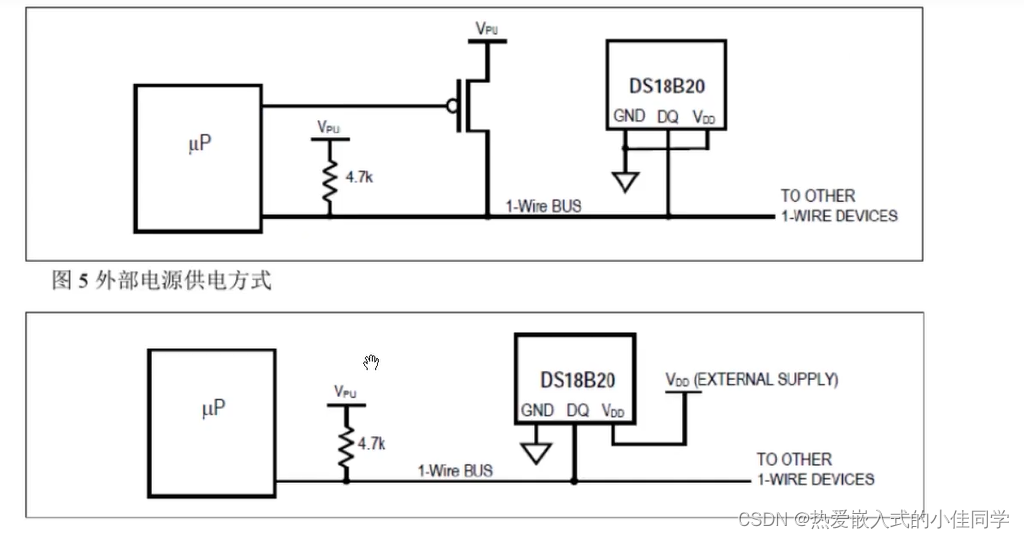

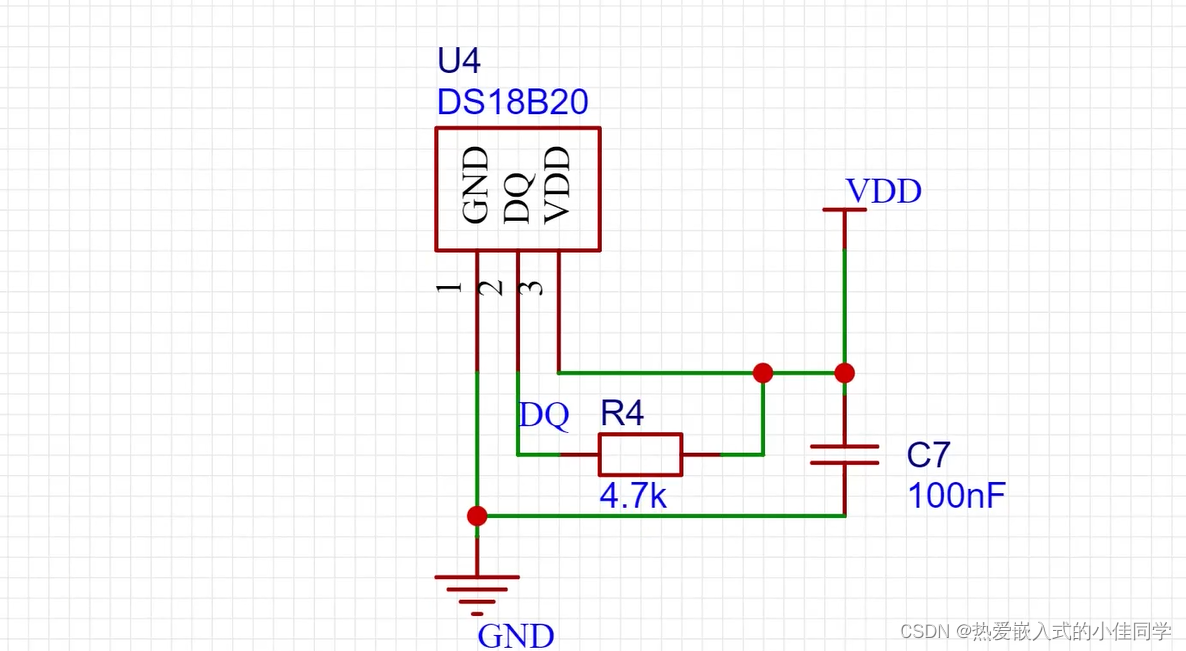

7.DS18B20原理图

通过数据手册画出原理图

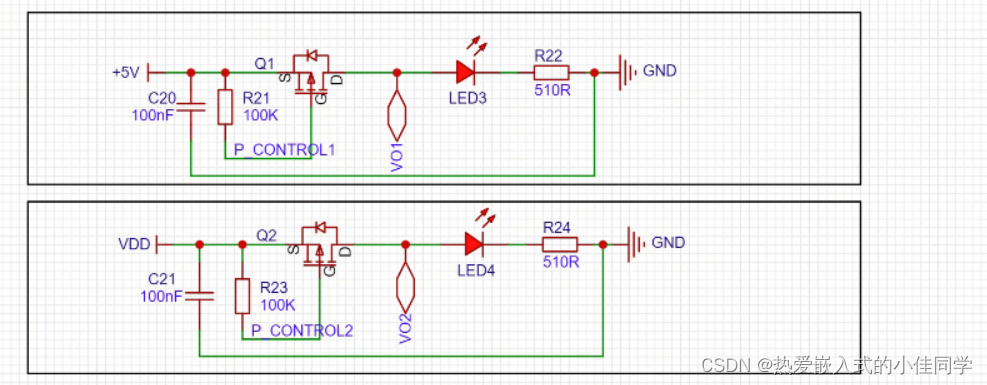

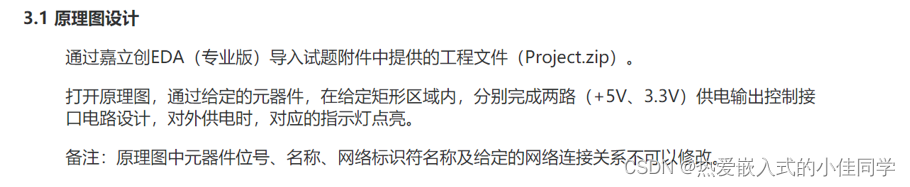

8.供电输出控制接口电路

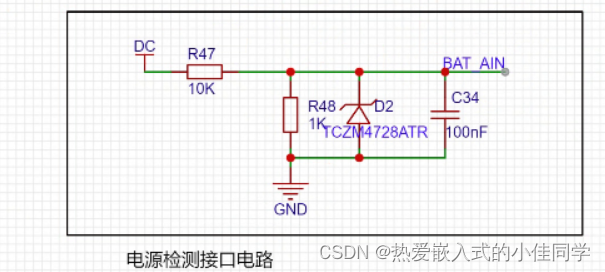

9.电源检测接口电路

稳压二极管保护电路

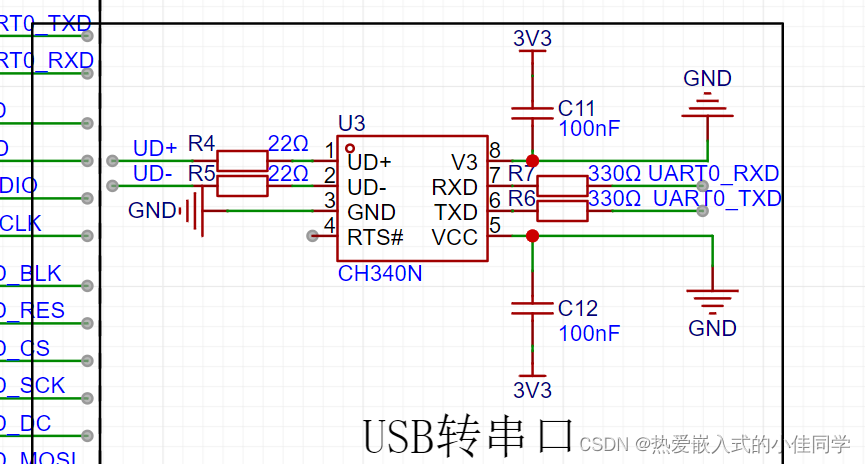

10.USB转串口电路

三、原理图分析题目

1.计算电阻R5

由原理图可得MCU供电电压为3.3V，CH340为5V。

当TXD（CH340）输出低电平时，单片机接收到的也是低电平，当输出高电平5V时，得让RXD&apos接收到3.3V的电压，所以使用两个电阻分压，计算公式为：

3.3V = 5 x （R5 / R2 + R5），得 R5 = 3.10588k，所以我们填3.1k就行了。

2.计算电阻R92

如图为模拟转数字电路，左边排针插入可以接收模拟信号，右边输出数字信号，先经过电压比较器，再经过电压跟随器。

电压比较器的工作原理：当同相输入端的电压高于反相输入端的电压时，电压比较器输出为高电平；当同相输入端的电压低于反相输入端的电压时，电压比较器输出为低电平。

如图可知当U3 > U2时，电压比较器输出高电平，所以输出电压为0V，当U3 < U2时，电压比较器输出低电平，所以输出电压为0V。

由题目可知:Uo / Ui = 3，由虚短虚断可得：Ui / R90 = （Uo - Ui）/  R92

解得R92 = 20k。

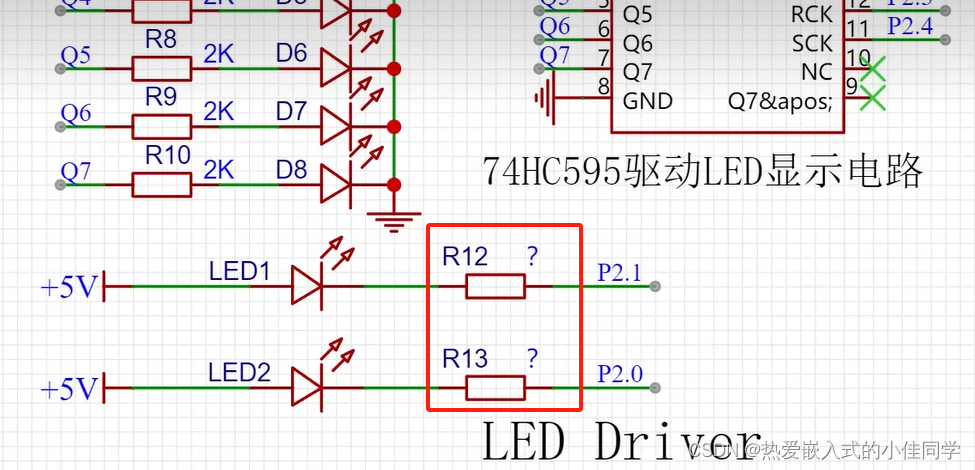

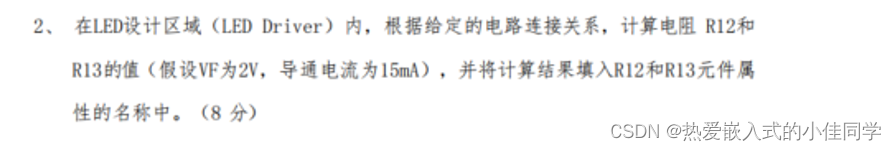

3.计算电阻R12，R13

R12 = R13 = （5V - 2V）/ 15mA = 300Ω
