实验：基本逻辑门电路硬件验证与仿真分析，logsim构建模拟电路得到理论结果，并进行控制板接线验证

基本逻辑门电路硬件验证与仿真分析

（一）基本逻辑门简介

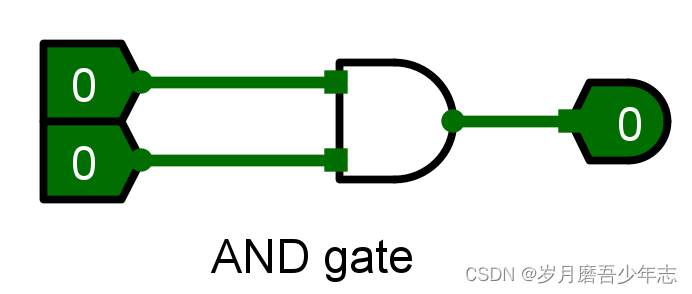

1. 与门（AND gate）：

    （1）与门有两个或更多输入端口和一个输出端口。                                                         （2）输出为1（高电平）仅当所有输入端口都为1时，否则输出为0（低电平）。           （3）逻辑符号通常是 "∧"，代表逻辑乘法。

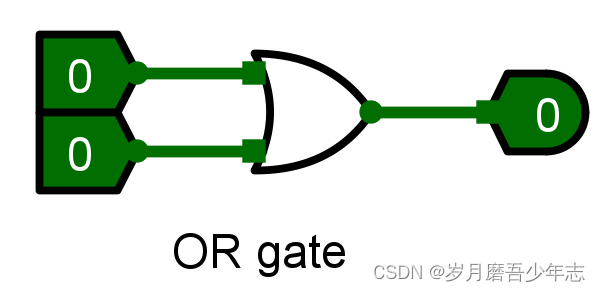

2. 或门（OR gate）：                                                                                                                   （1）或门也有两个或更多输入端口和一个输出端口。                                                           （2）输出为1（高电平）只要任何一个或多个输入端口为1，否则输出为0（低电平）。   （3）逻辑符号通常是 "∨"，代表逻辑加法。

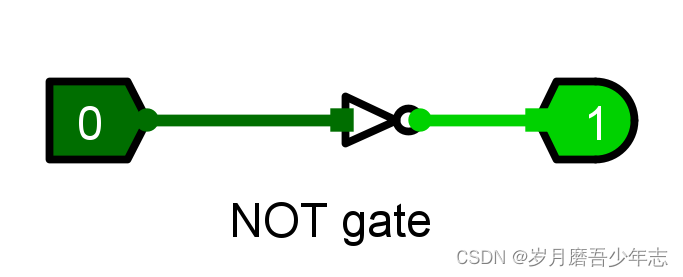

3. 非门（NOT gate）：                                                                                                             （1）非门只有一个输入端口和一个输出端口。                                                                   （2）输出与输入正好相反，即如果输入为1，输出为0；如果输入为0，输出为1。         （3）逻辑符号通常是 "¬" 或一个圆圈，表示逻辑取反。

4. 与非门（NAND gate）：

    （1）与非门是与门的逆运算。                                                                                           （2）输出为1仅当至少有一个输入端口为0，否则输出为0。                                             （3）逻辑符号通常是 "↑" 或 "⊼"，表示逻辑与非。

5. 或非门（NOR gate）：

    （1）或非门是或门的逆运算。                                                                                           （2）输出为1仅当所有输入端口都为0，否则输出为0。                                                           （3）逻辑符号通常是 "↓" 或 "⊽"，表示逻辑或非。

（二）实验阶段

一、实验目的

熟悉数字电路实验箱；熟悉基本逻辑门电路的组合功能和分析方法。

二、实验设备

数字电路实验箱；74LS00 二输入端四与非门，74LS20 四输入端两与非门。

三、实验内容与步骤

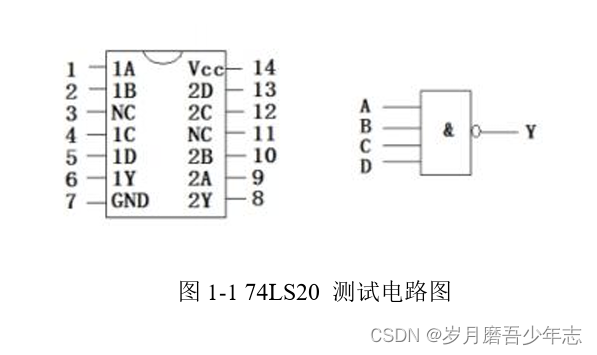

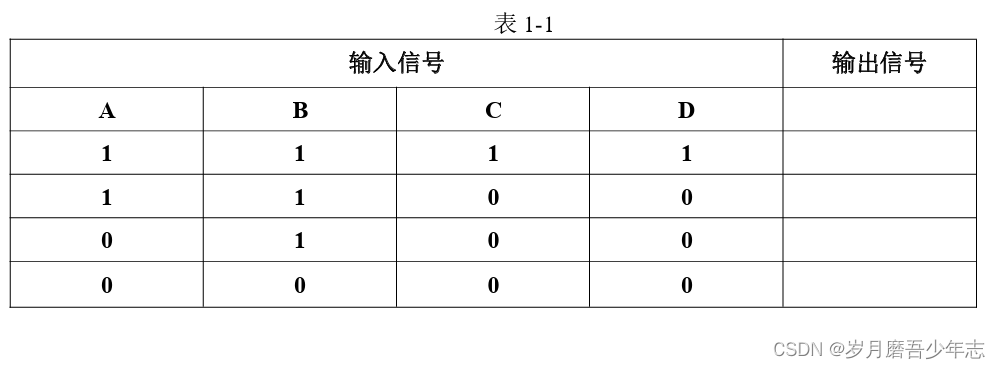

1、测试门电路逻辑功能选用74LS20四输入端两与非门一个，74LS20芯14引脚接入+5V，74LS20 芯片7引脚接入地0V，并按图1-1 接线，按表1-1 改变A、B、C、D 的状态，观察输出端Y的状态，并记录数据。

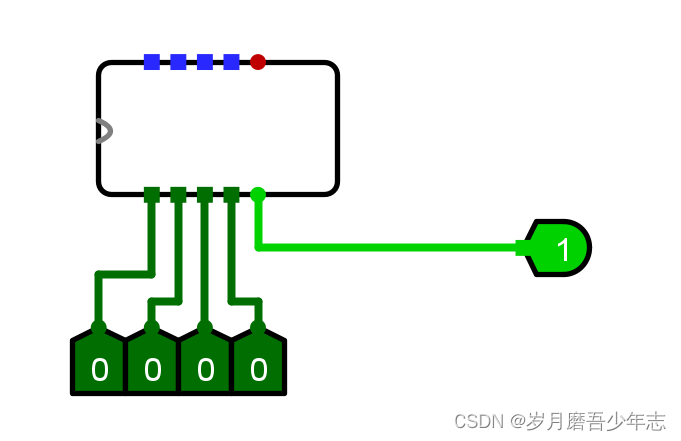

 由于在logsim中无74LS20芯片，因此在logsim中进行自我封装得到：

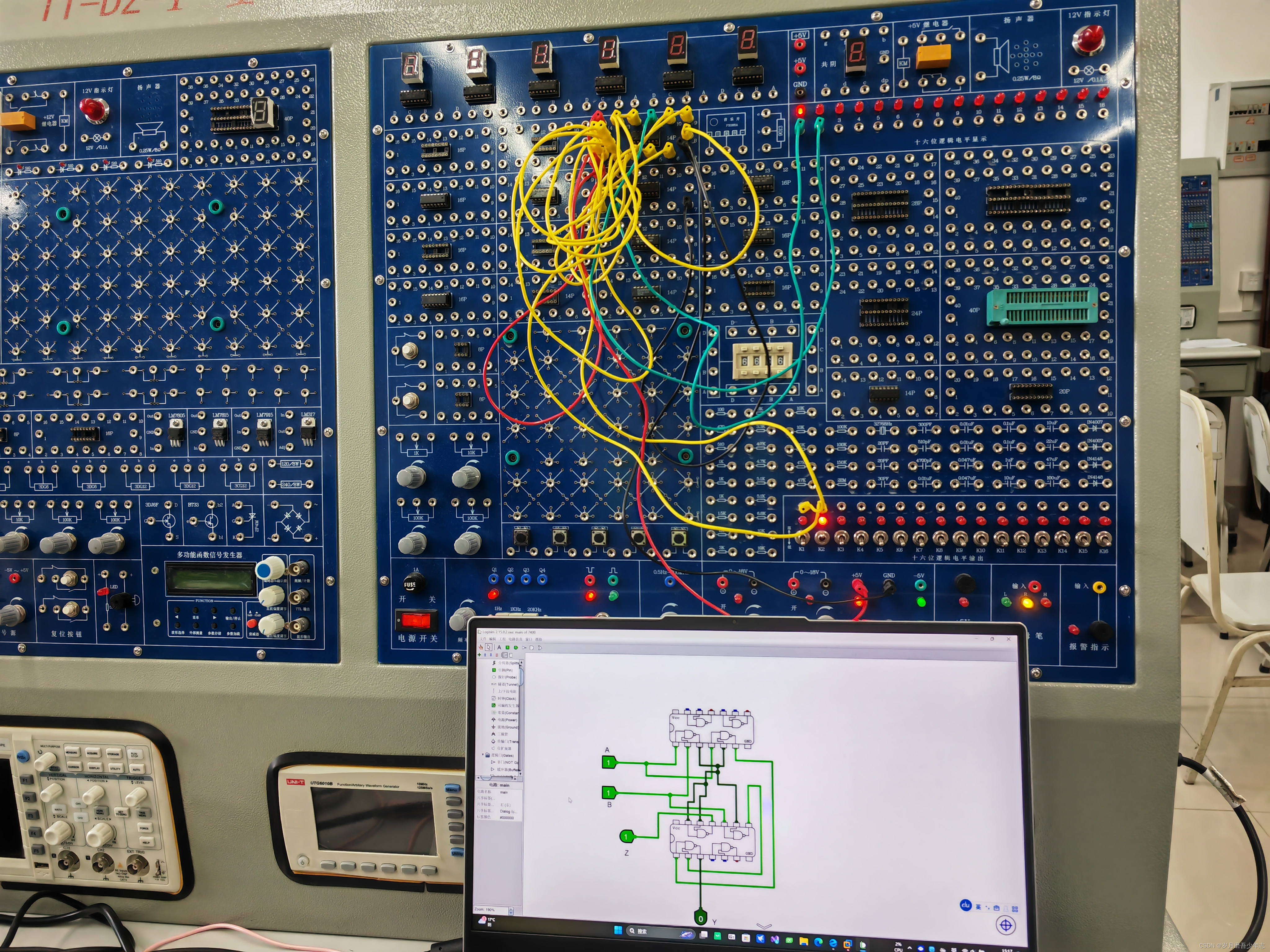

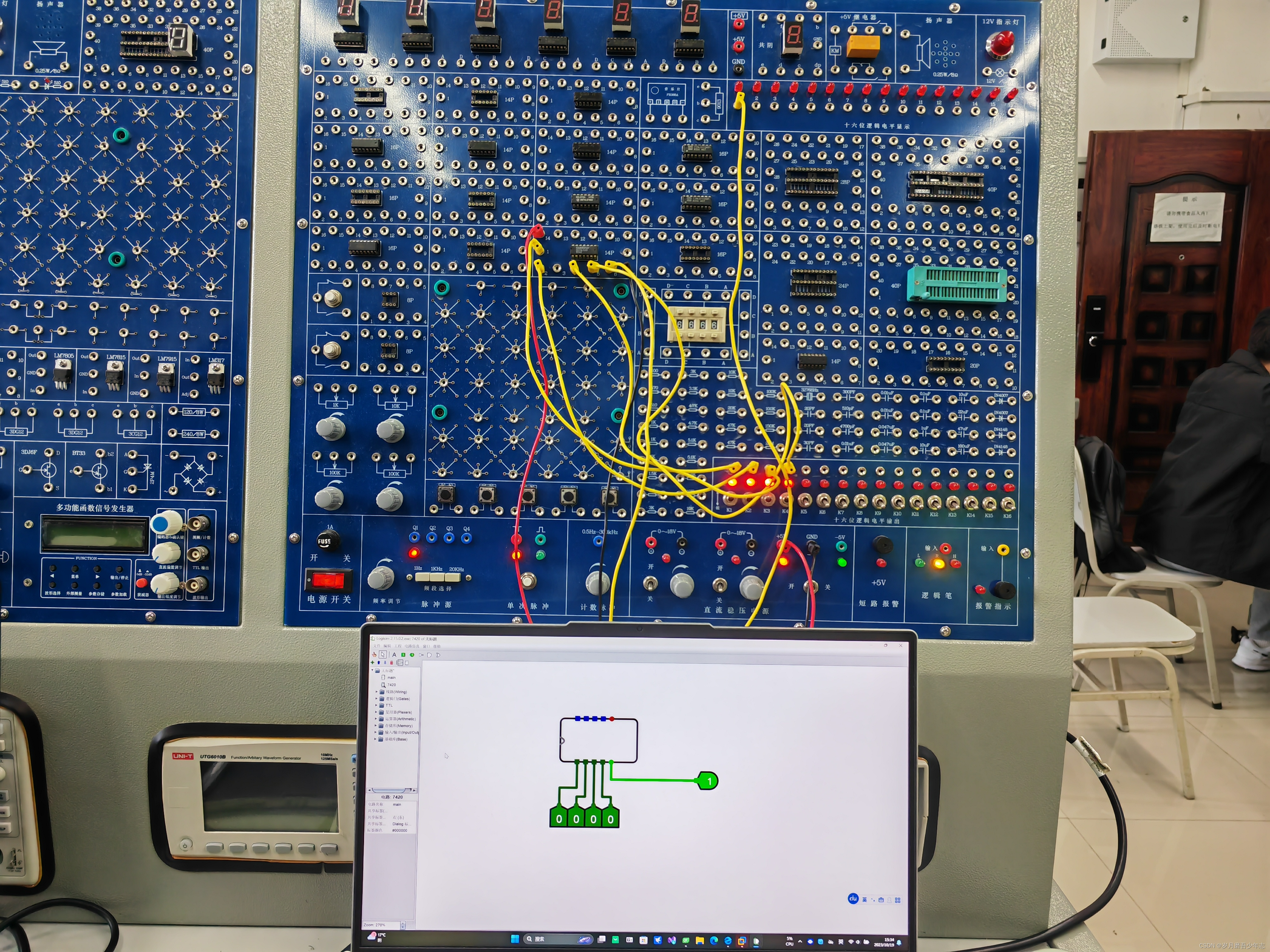

在电路实验箱进行接线实操：



由于分类数量较多，这里就不一一展示出来，只给出了只有当输入信号a、b、c、d数字全为1时，输出信号才为0，其余情况则输出信号全为1。

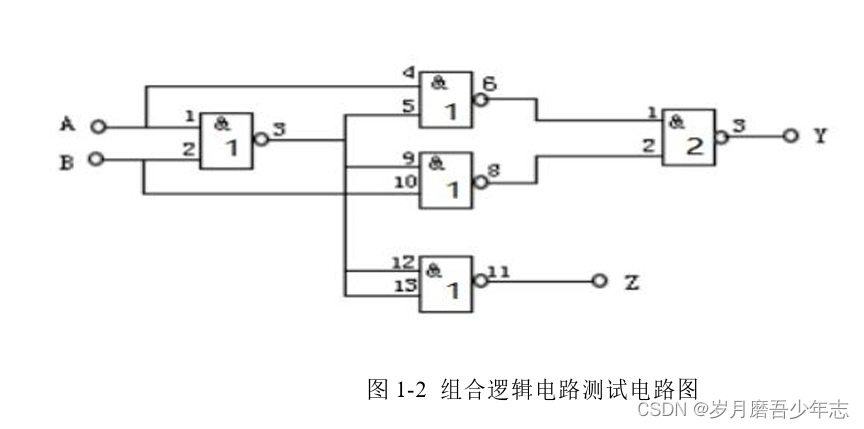

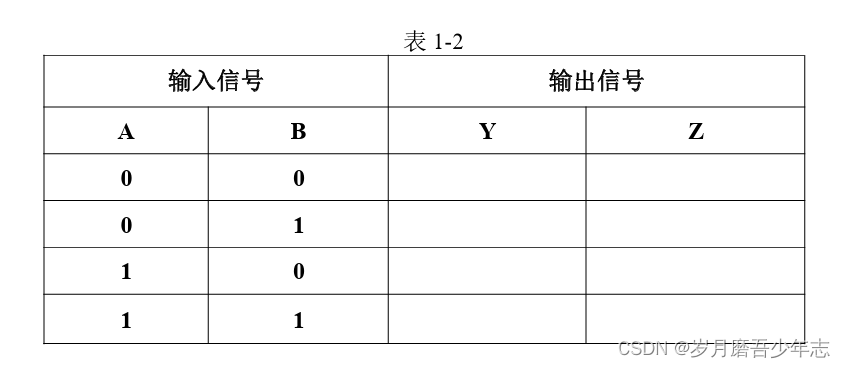

2、测试逻辑电路的逻辑功能 0 0 选用74LS00 二输入端四与非门两个，74LS00 芯片14 引脚接入+5V，74LS00 芯片7 引 脚接入地0V，并按图1-2 接线，改变A、B、C、D 的状态，观察输 出端Y 的状态，并记录数据在表1-2。

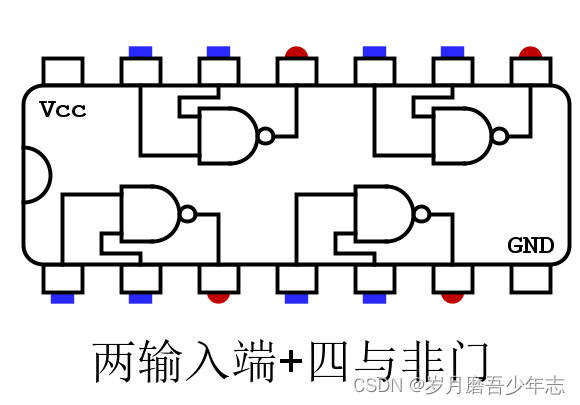

根据给出的组合逻辑电路测试图可以在logsim中绘制出模拟电路图。首先找到了74LS00芯片，可以发现其内部组成如下图：



然后再按要求 将14引脚接入+5V，7引脚接地并按图1-2来连线可得：

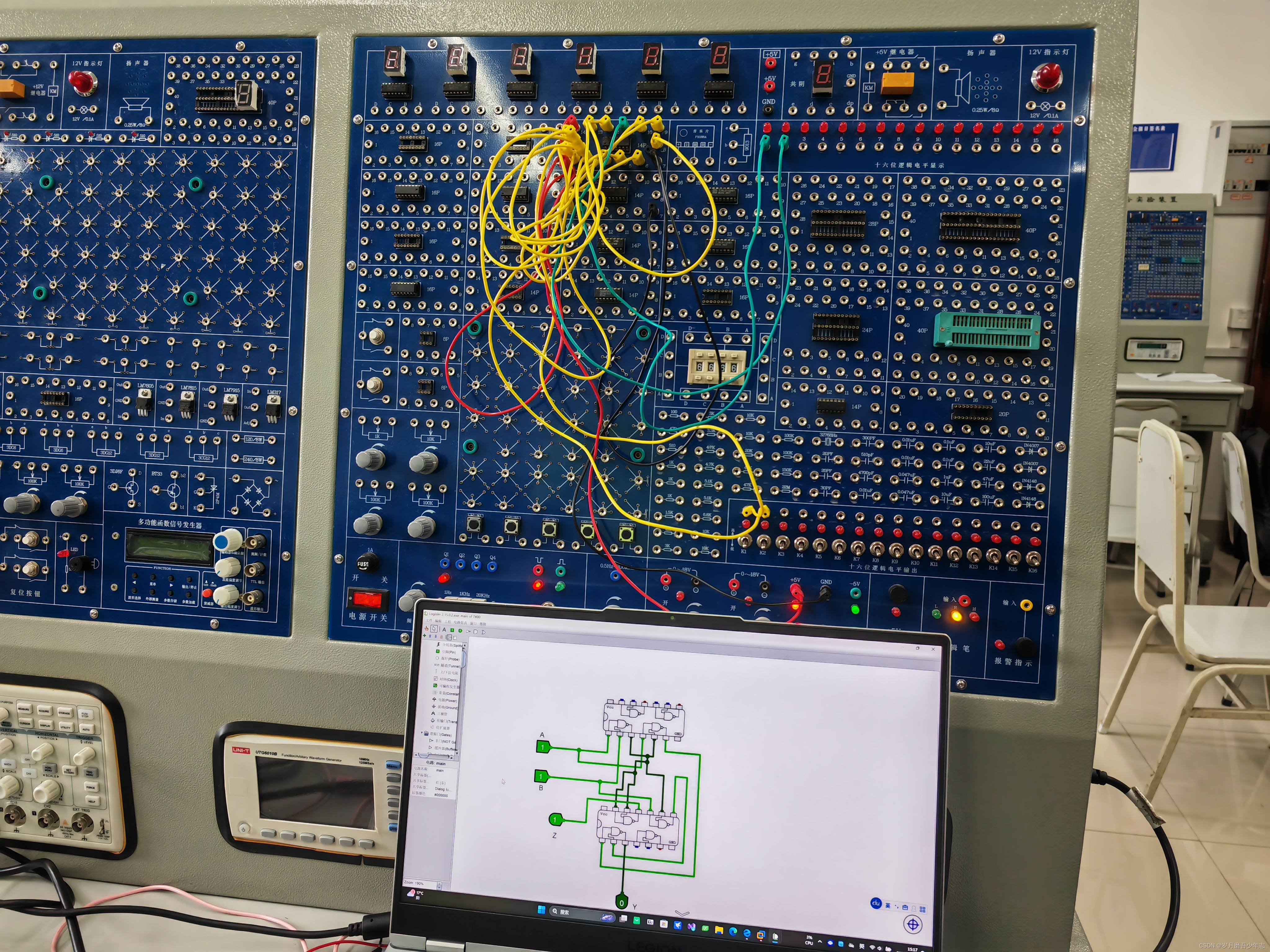

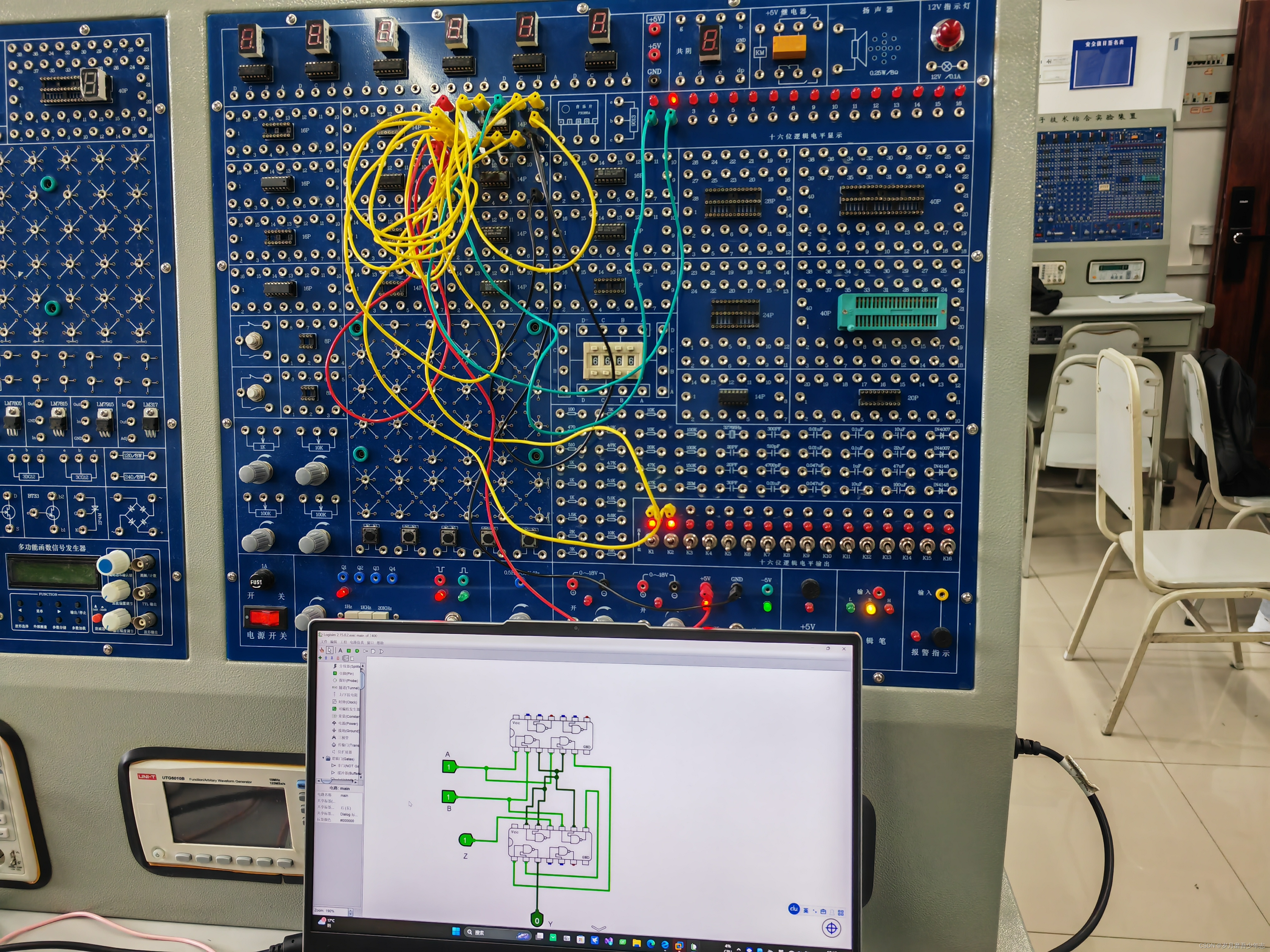

 在电路实验箱进行接线实操：

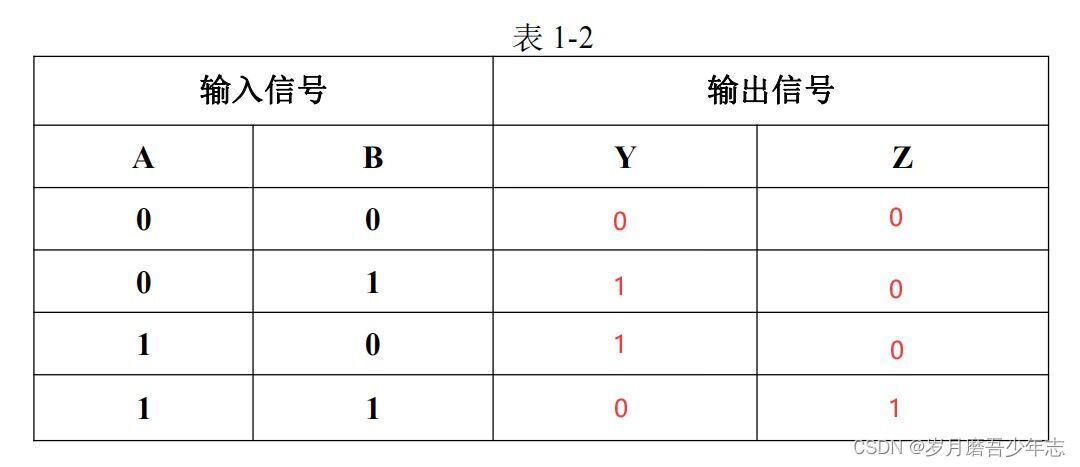

由模拟电路图中进行演算得到真值表：



 四、实验总结

        在运用74LS00芯片连接电路时，由于测试电路图的线可能有些交错复杂，在logsim中进行连接时可能会出现错误，因此一定要看清楚节点。
