IPv4数据报的首部格式

于 2024-12-13 00:35:23 发布
阅读量312 收藏
点赞数 4
CC 4.0 BY-SA版权
文章标签： 计算机网络
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_74853395/article/details/144437805

——来自b站湖科大教书匠老师

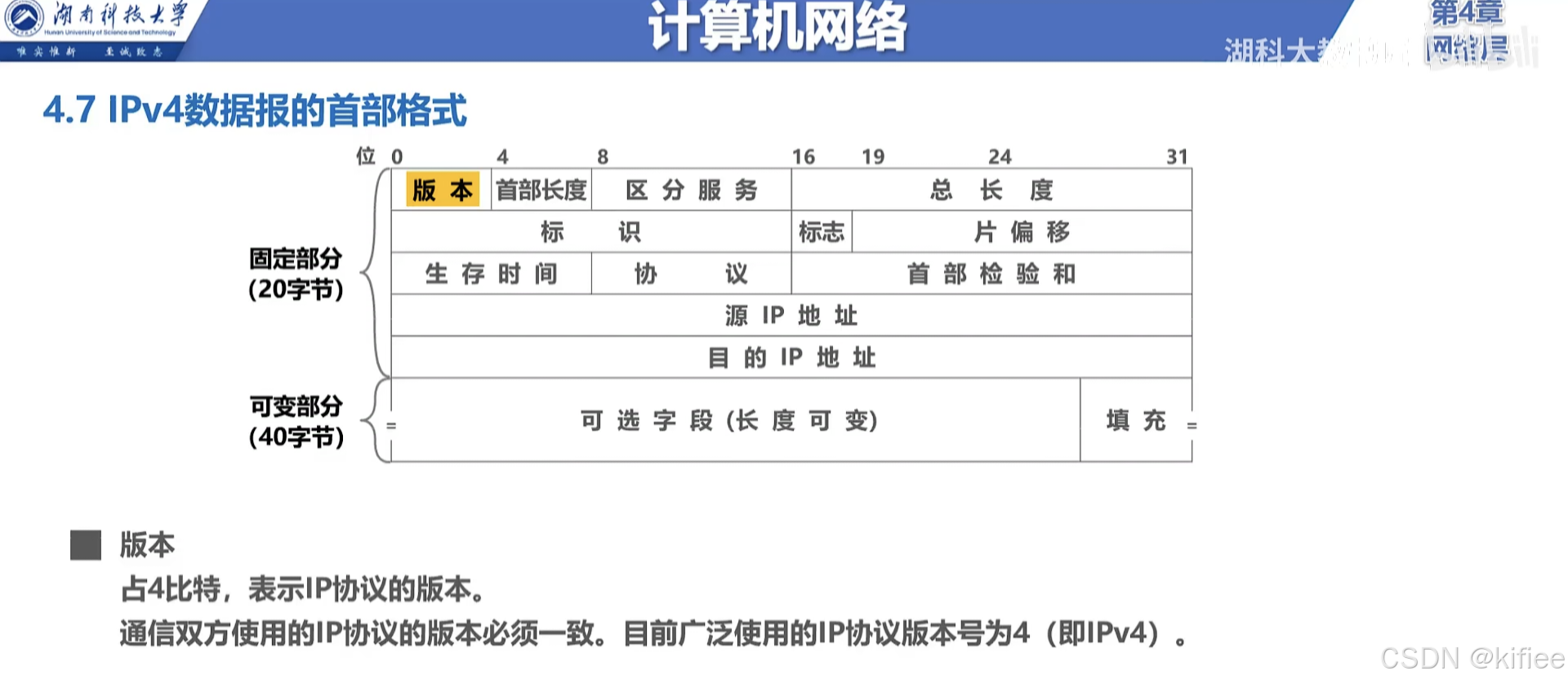

固定部分：IP数据报首部都必须包含的部分

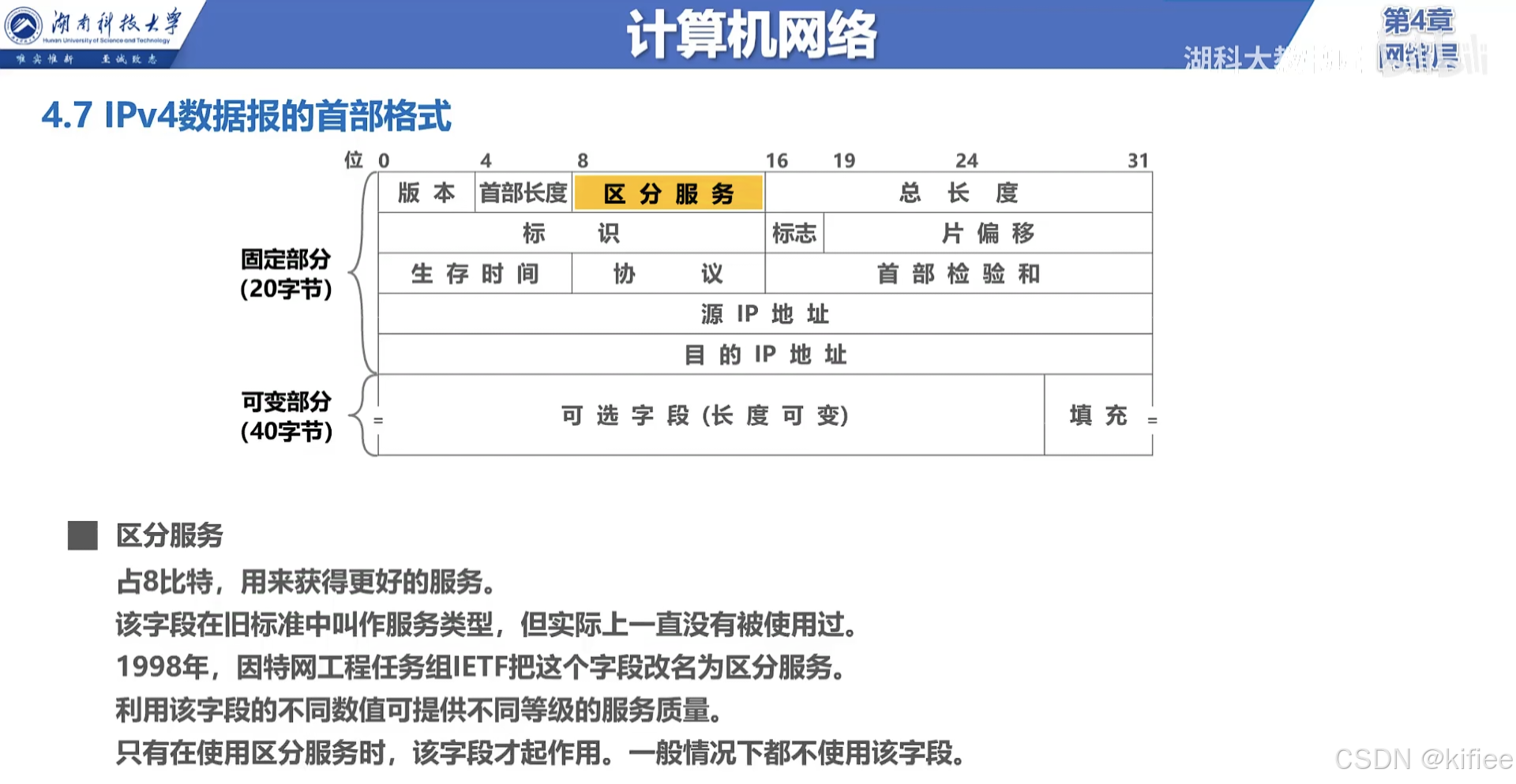

每个小格子被称为字段或域

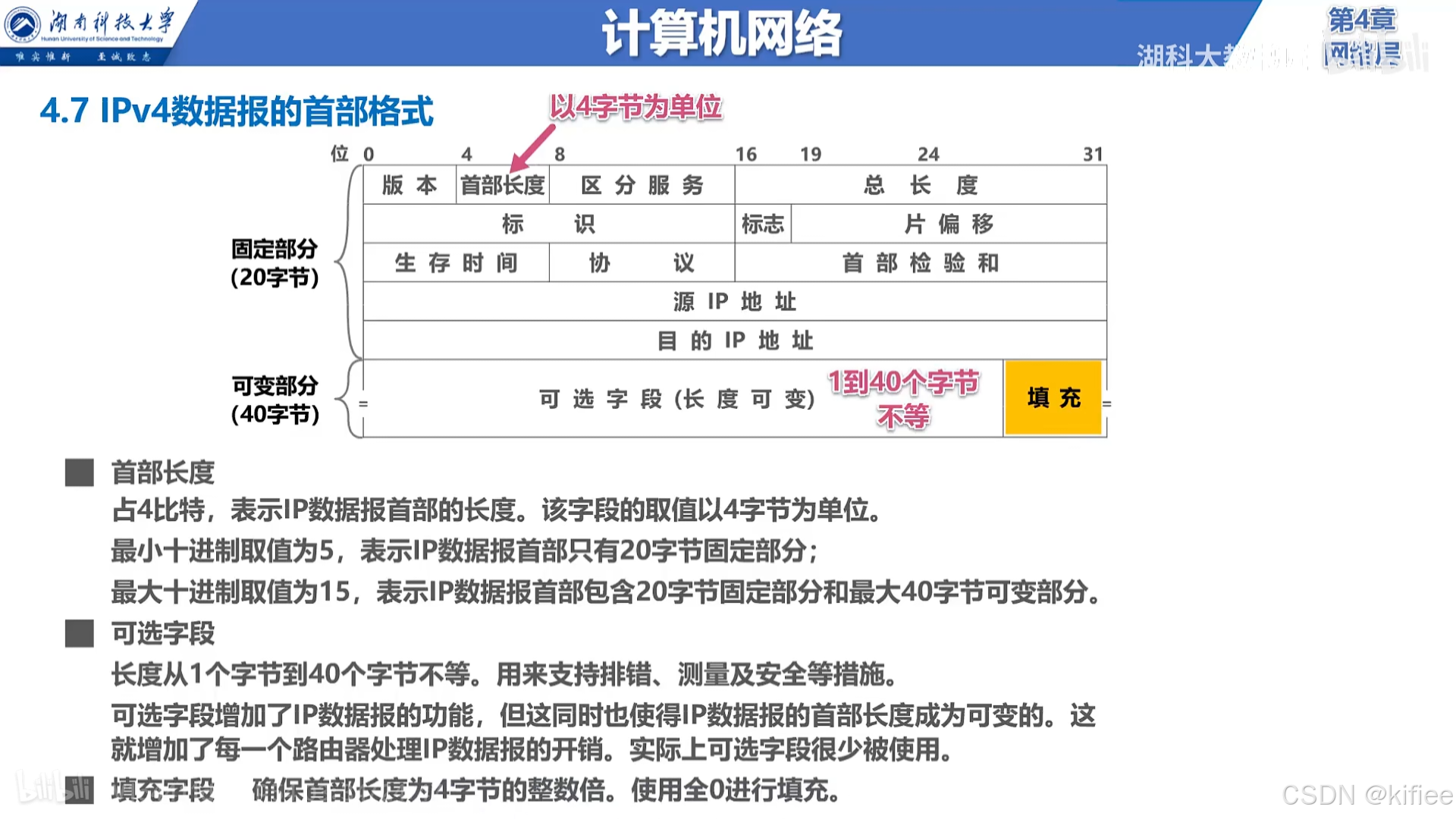

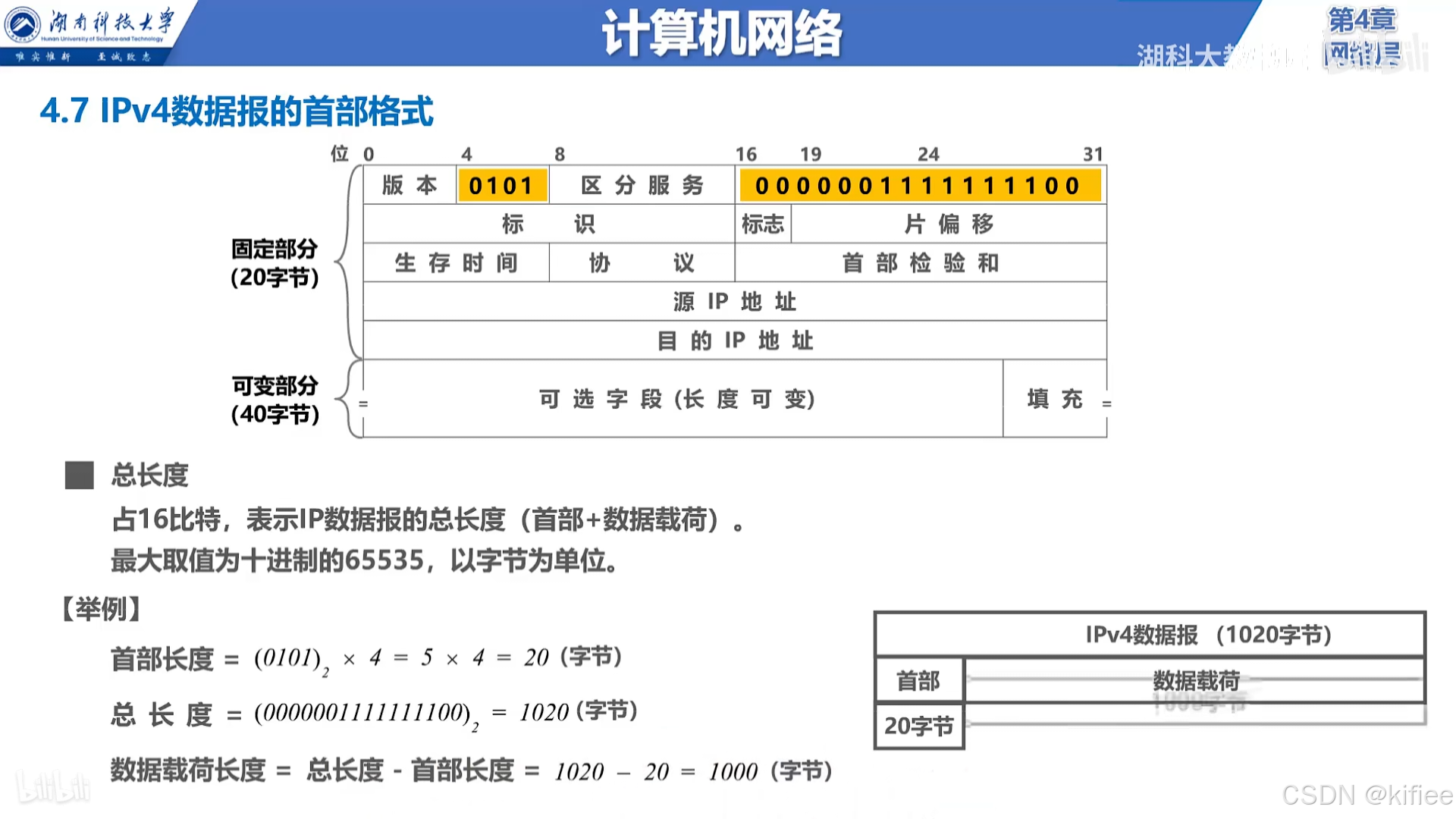

首部长度和总长度的区别

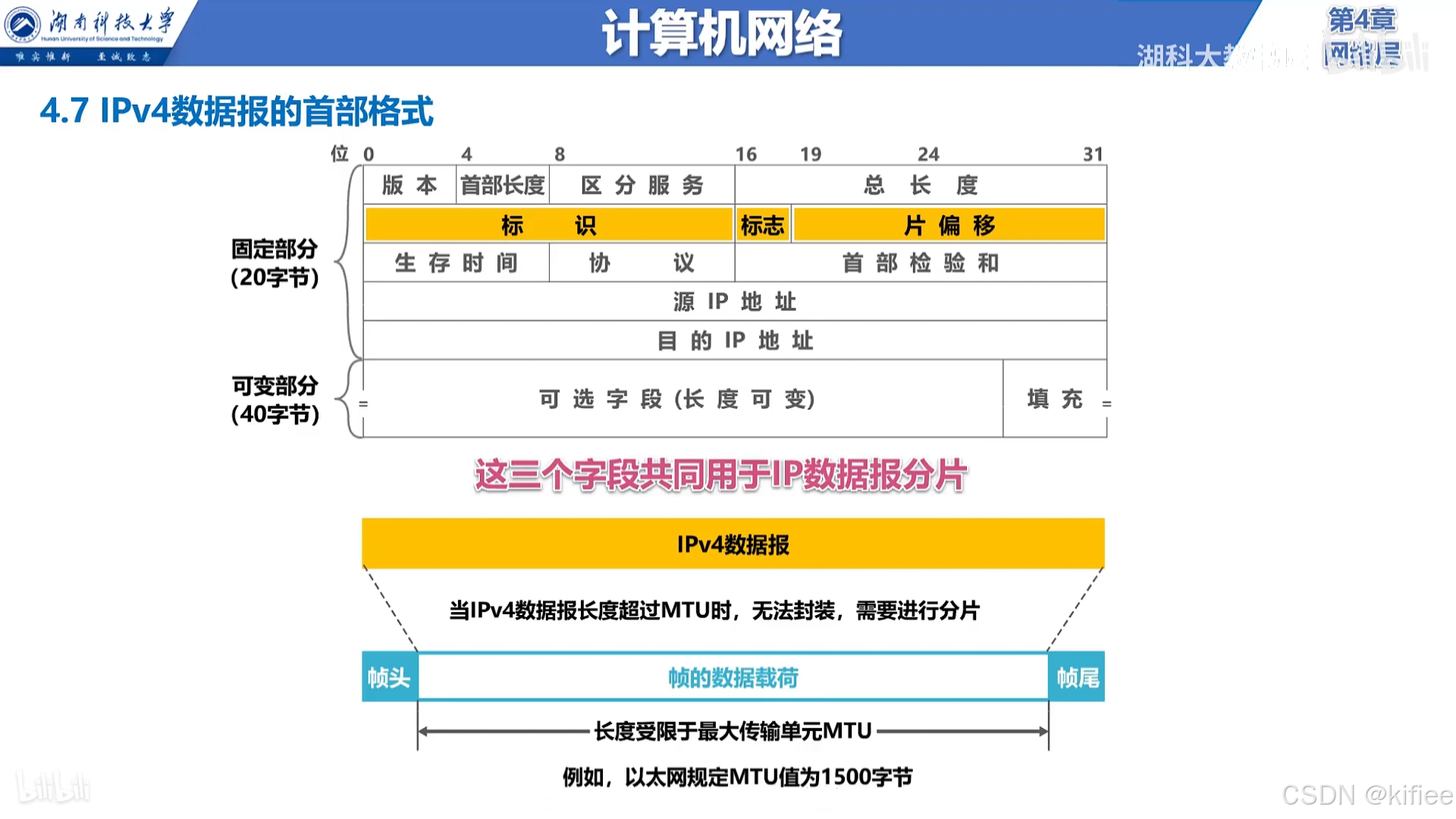

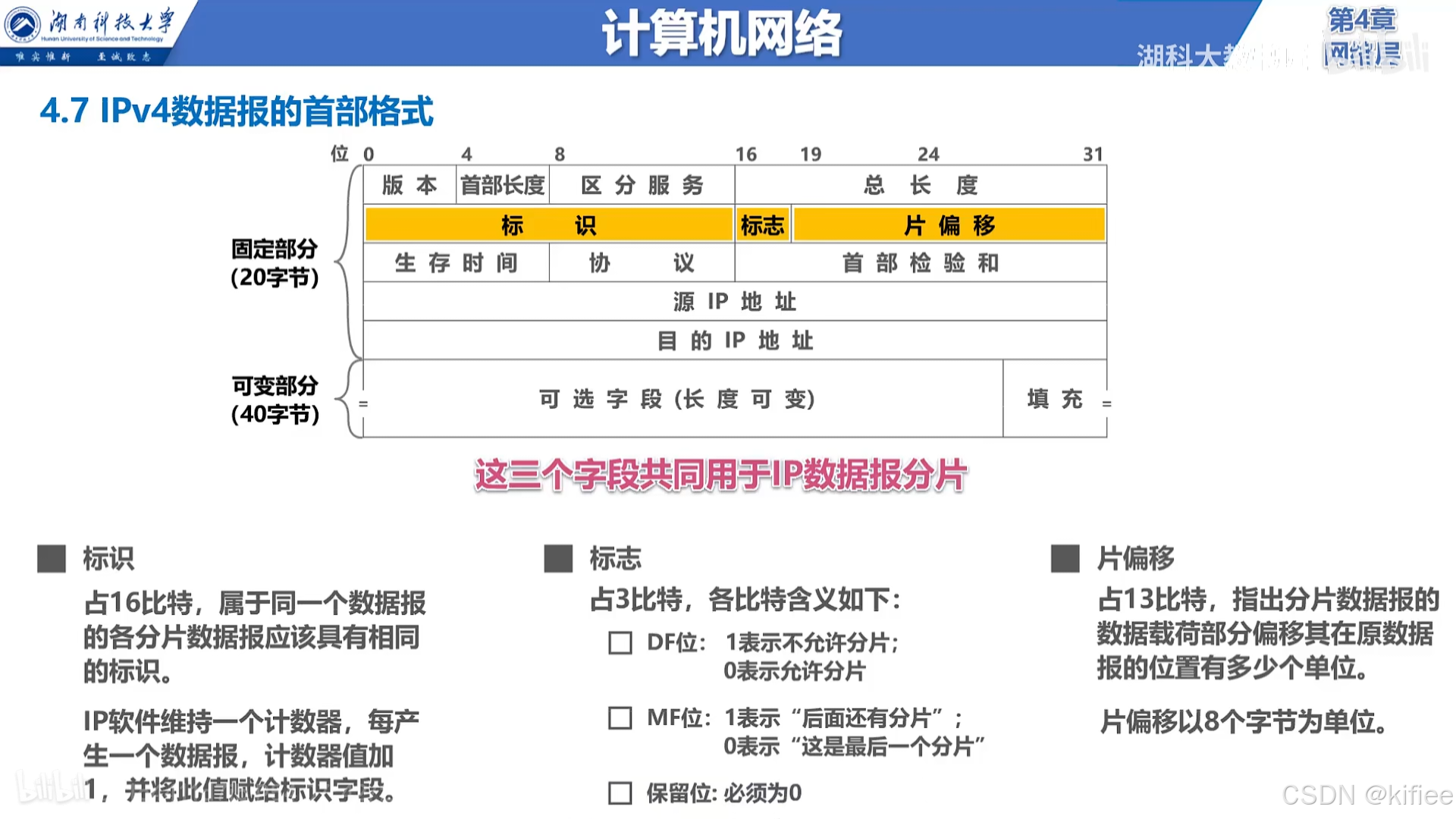

IP数据包超过MTU时，在数据链路层要进行IP数据报分片才能变成数据帧

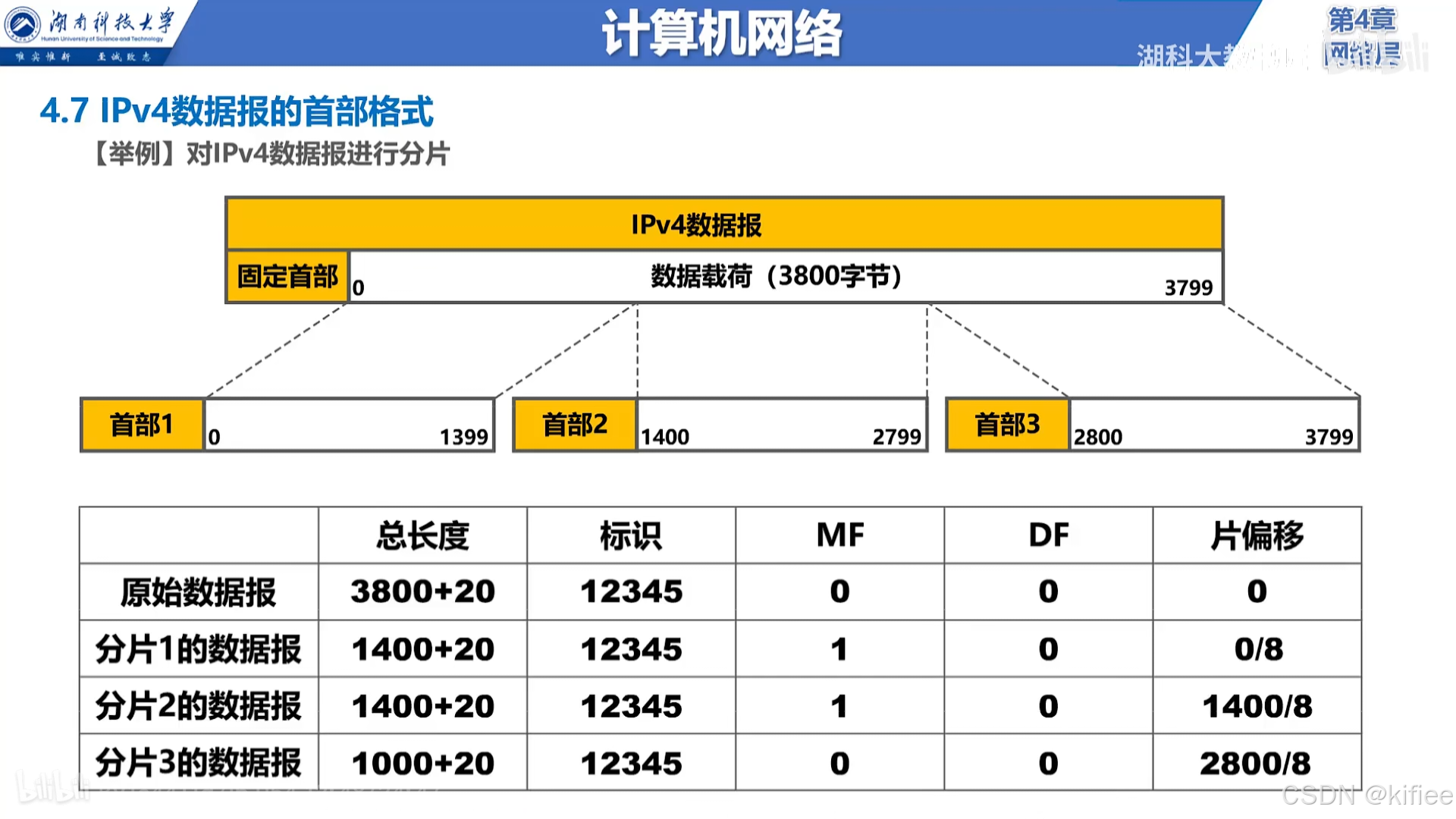

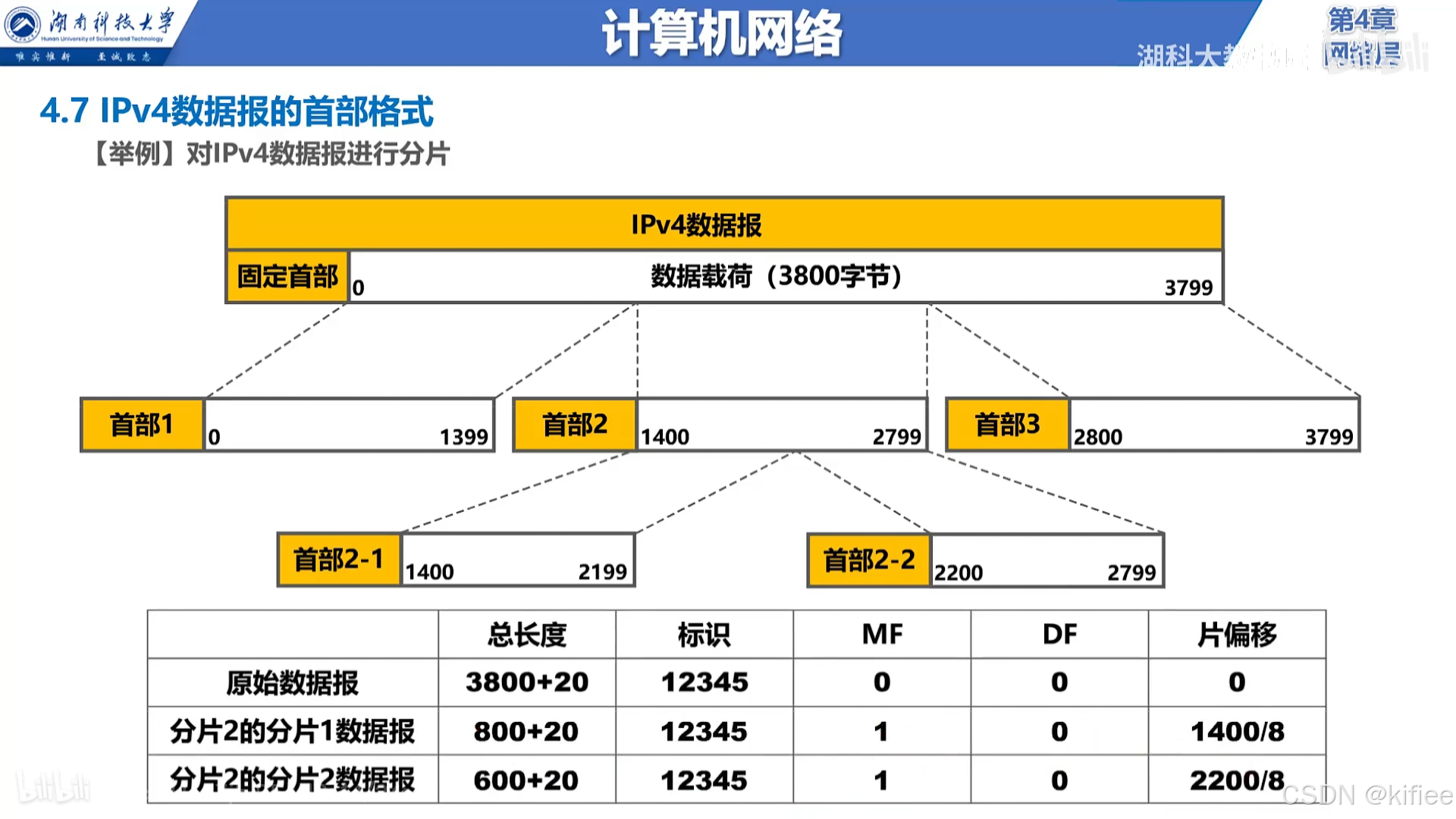

 例题：以太网传送，最大传送单元MTU为1500（这里为什么分1400，有说法是只要＜1500，想咋分咋分）

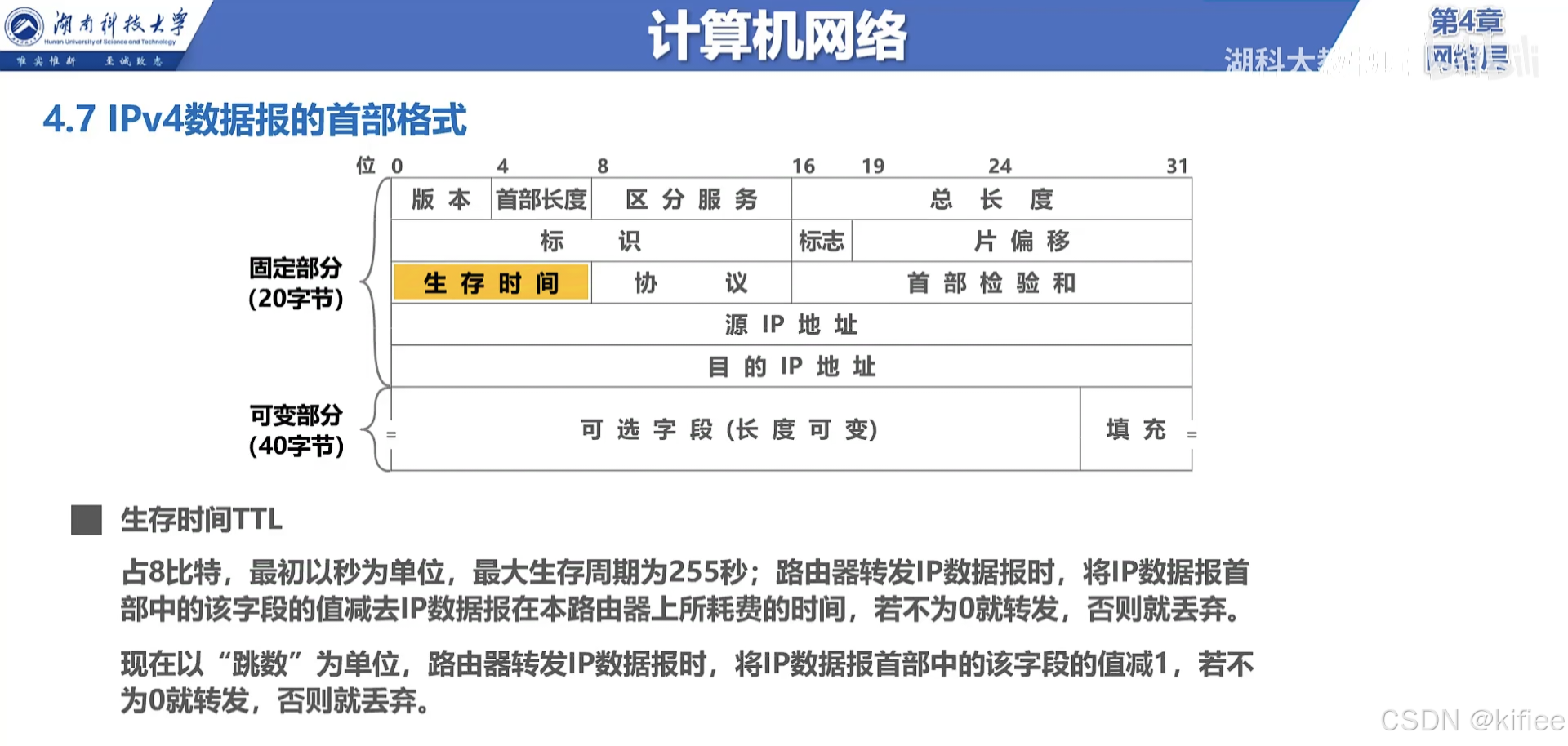

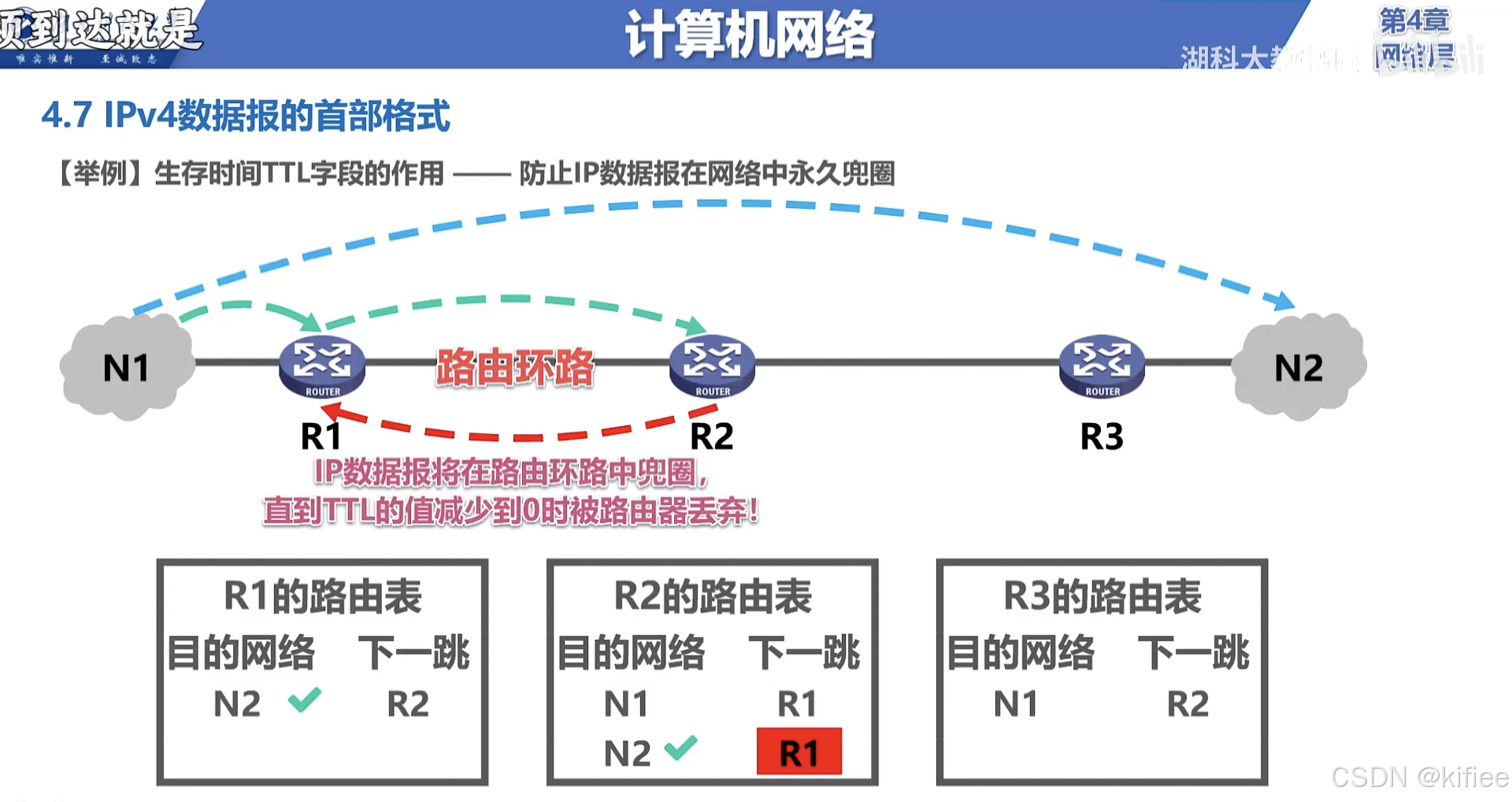

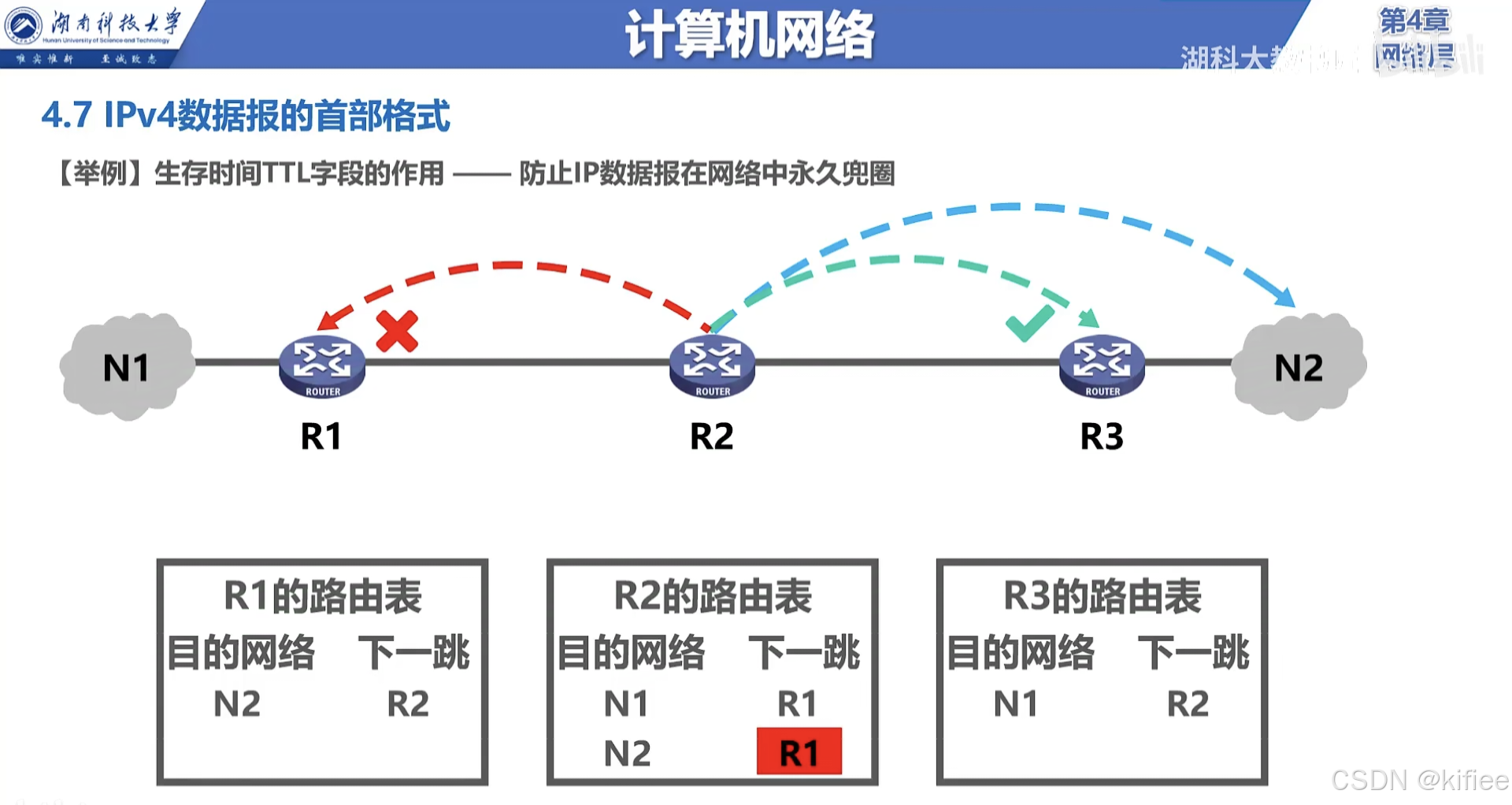

以下举例说明一下生存时间TTL存在的意义

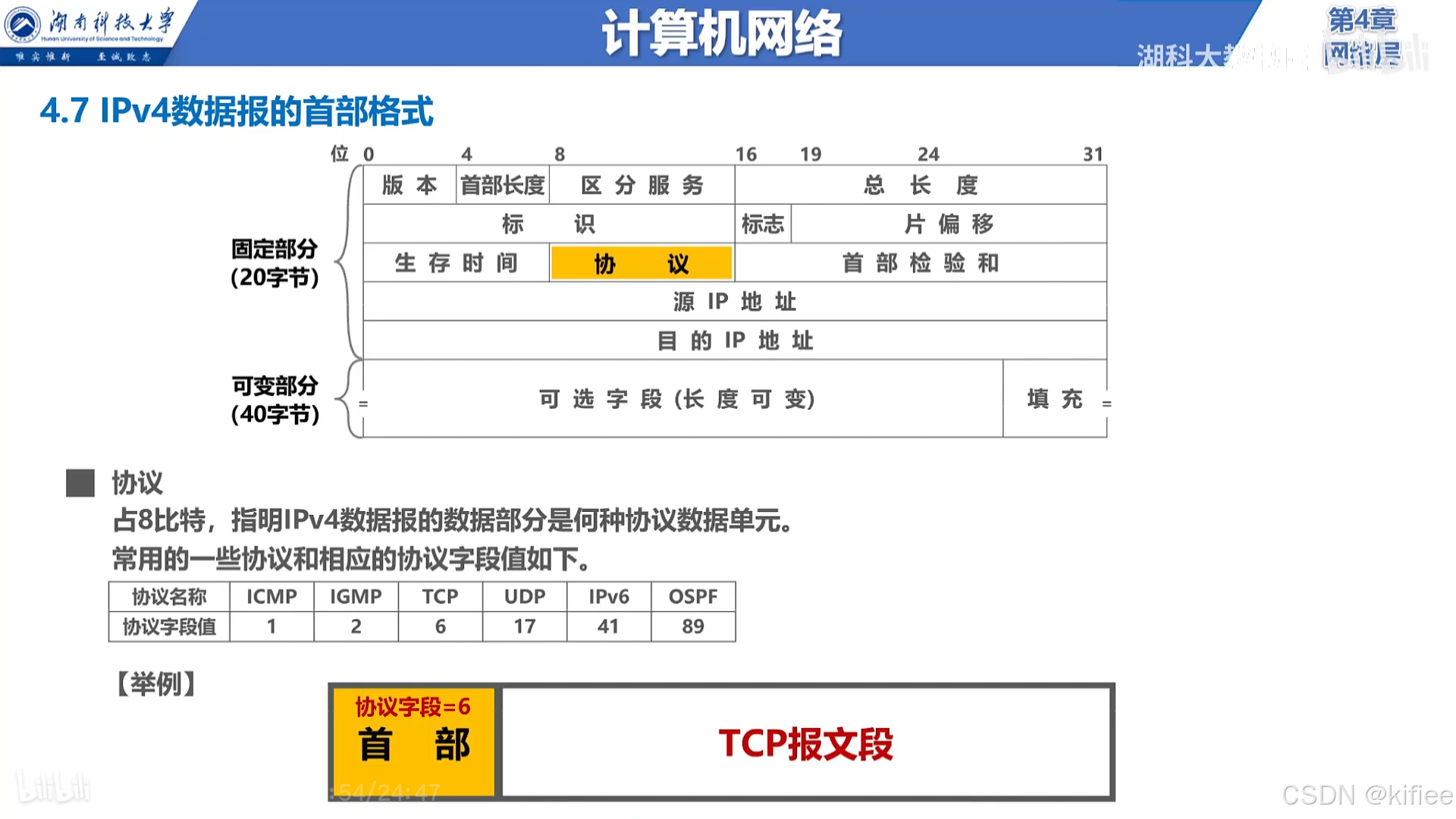

常用的一些协议字段

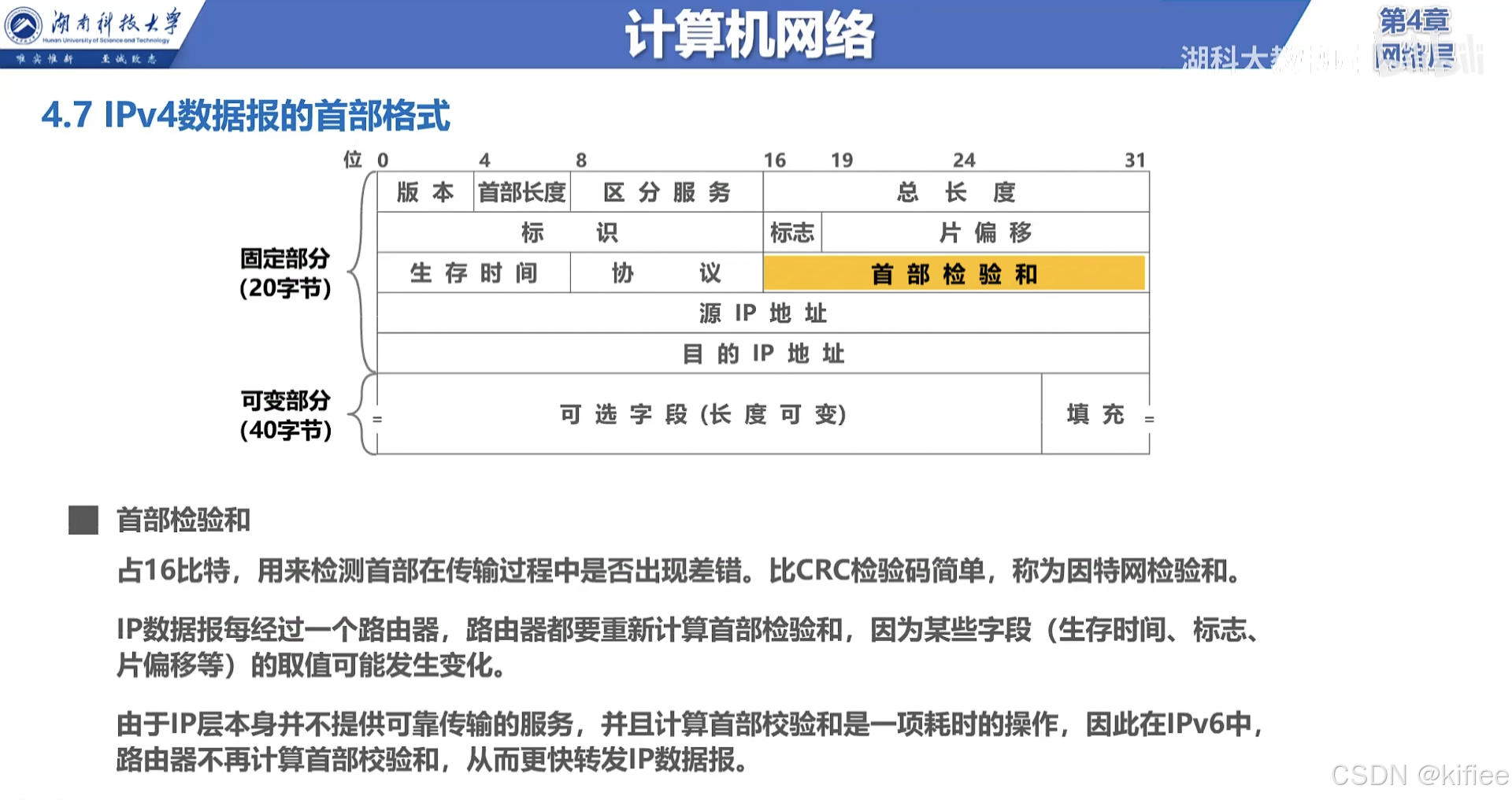

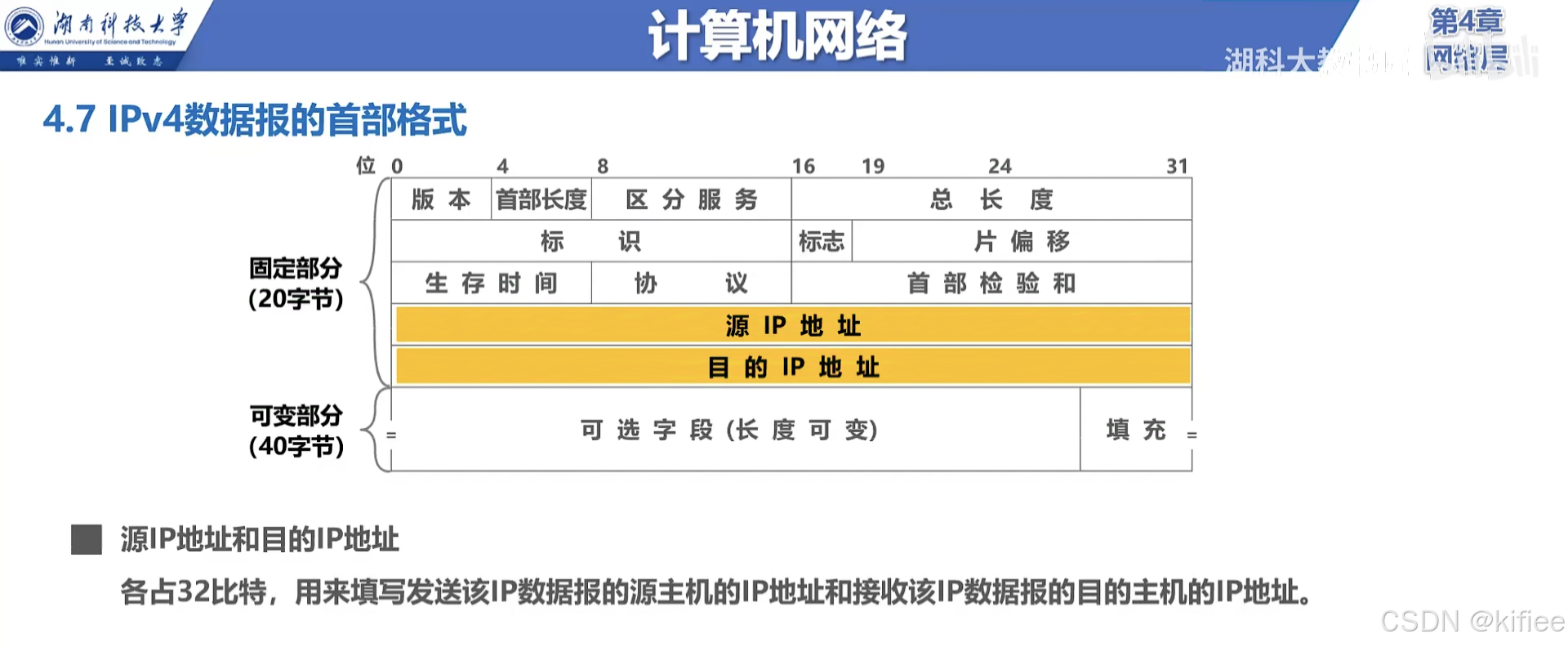

固定部分最后两pa了（老天我还能复习完吗）

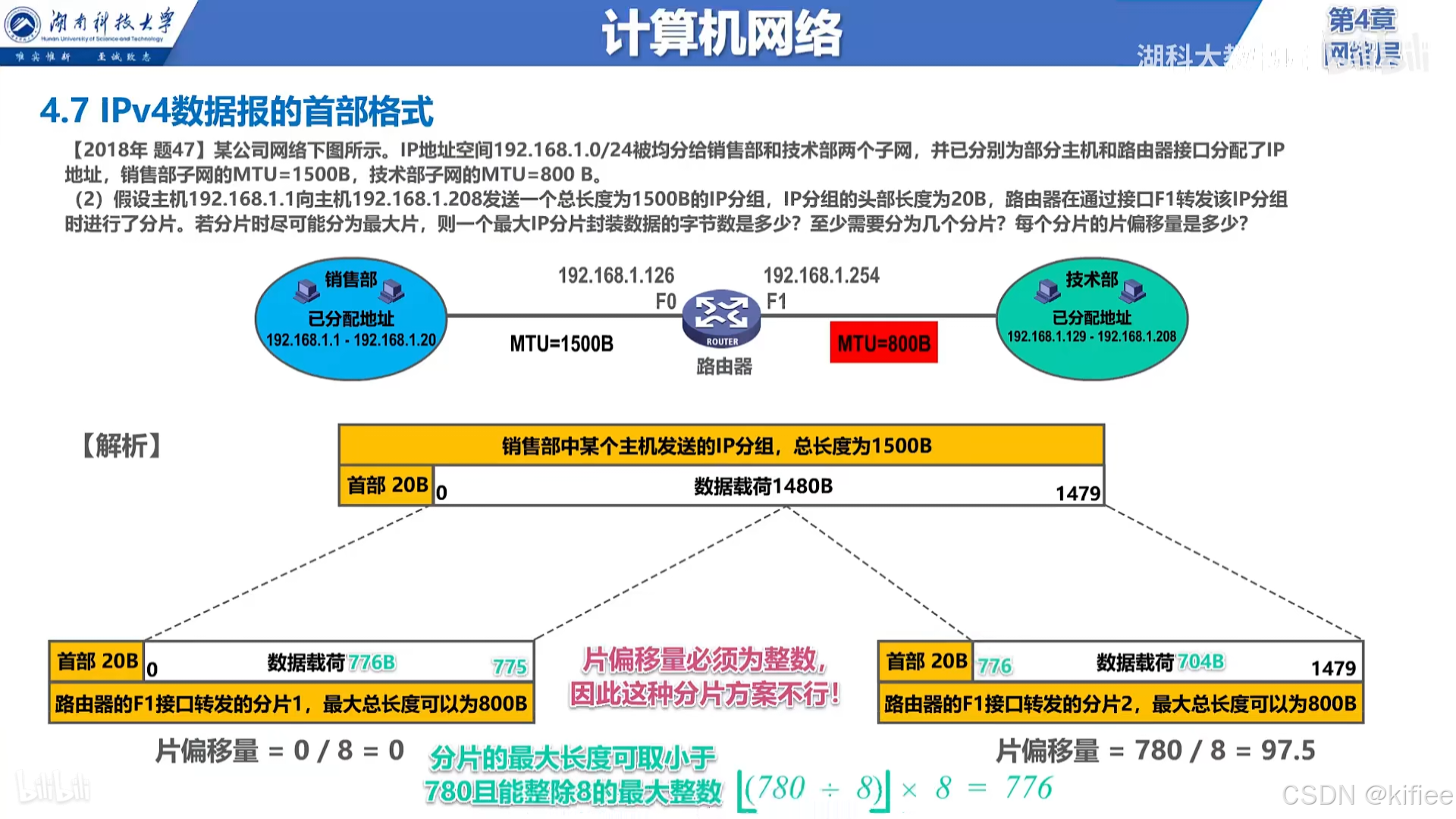

例1：考察分片，注意偏移量要能整除8

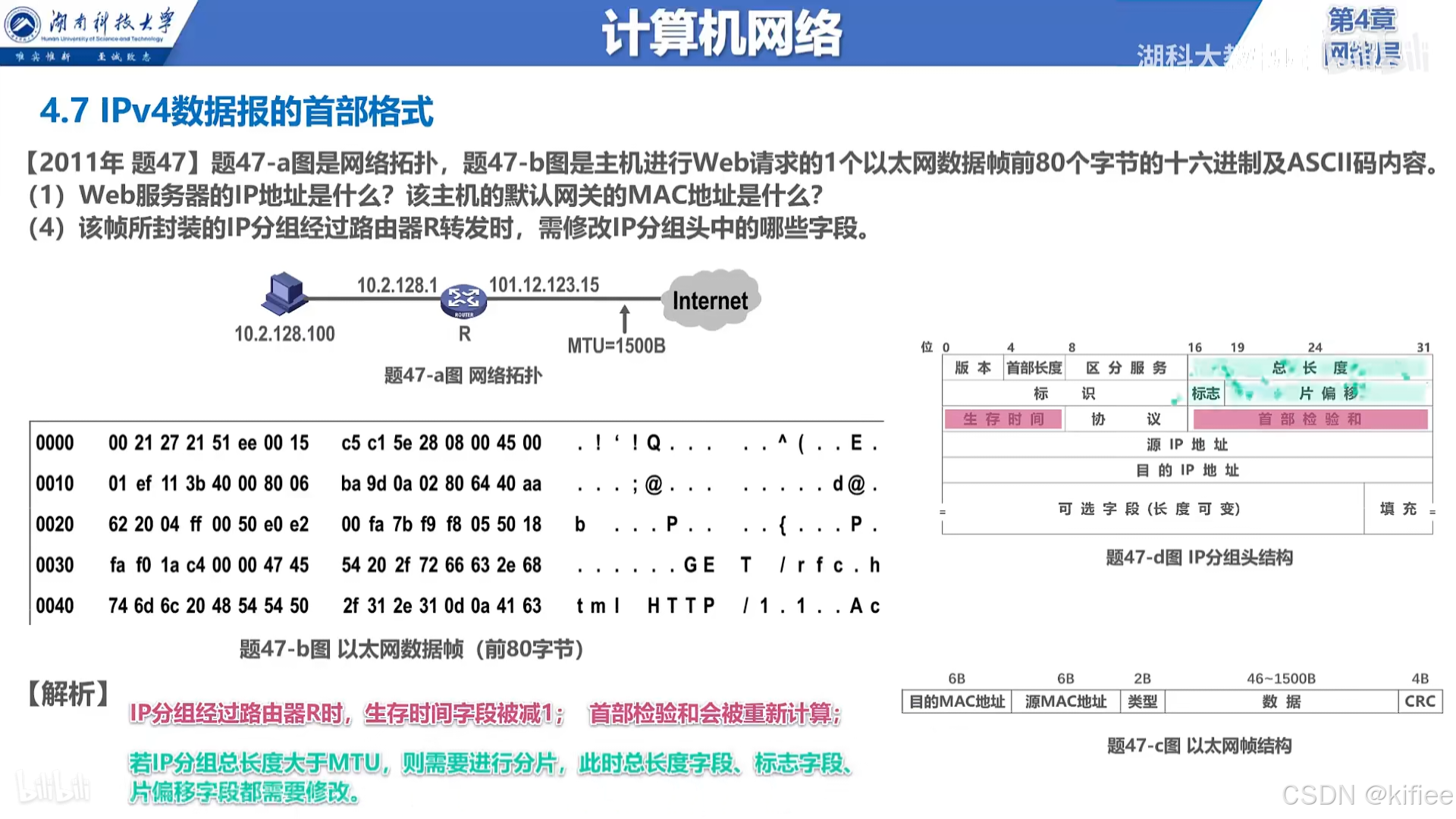

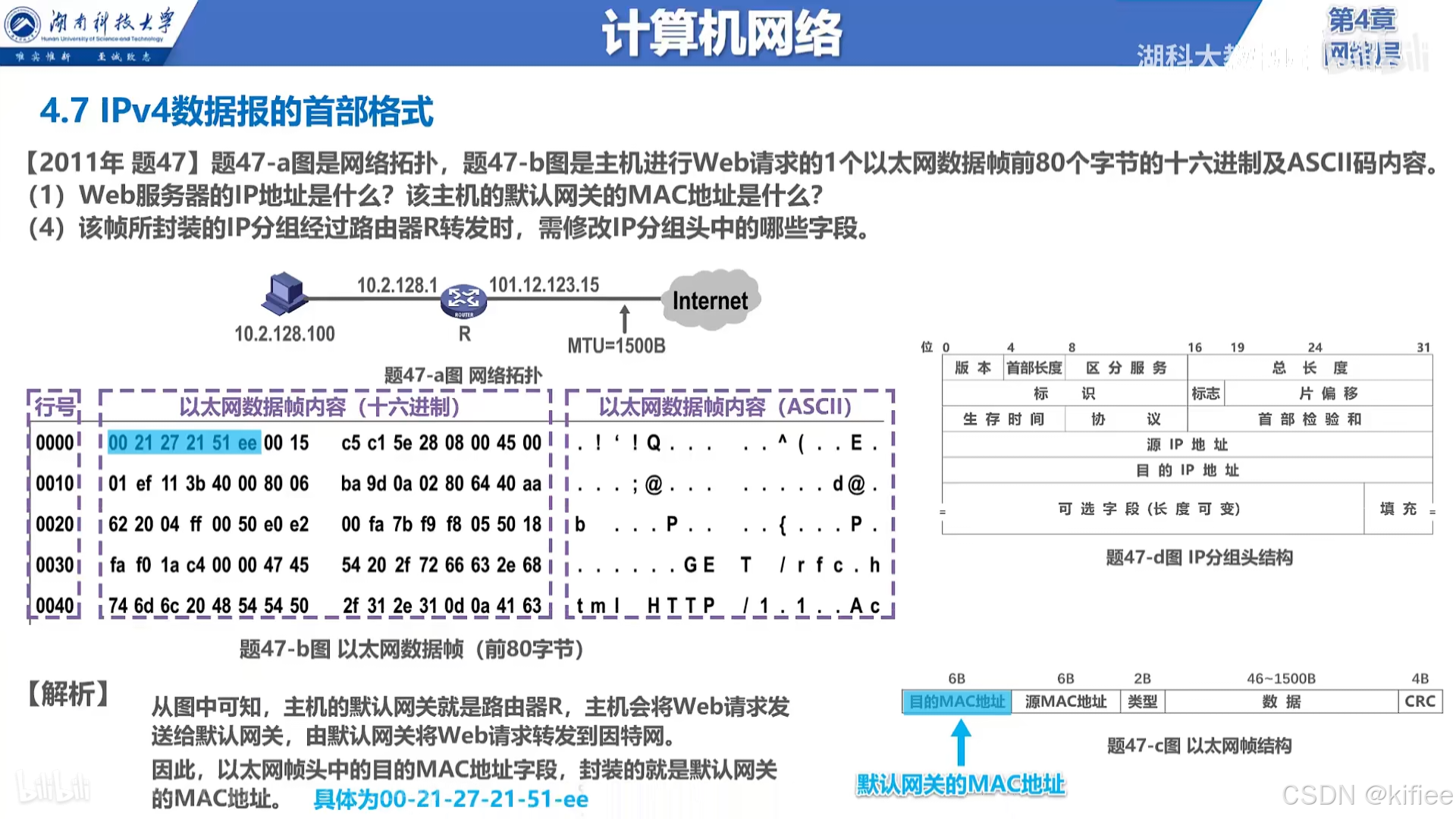

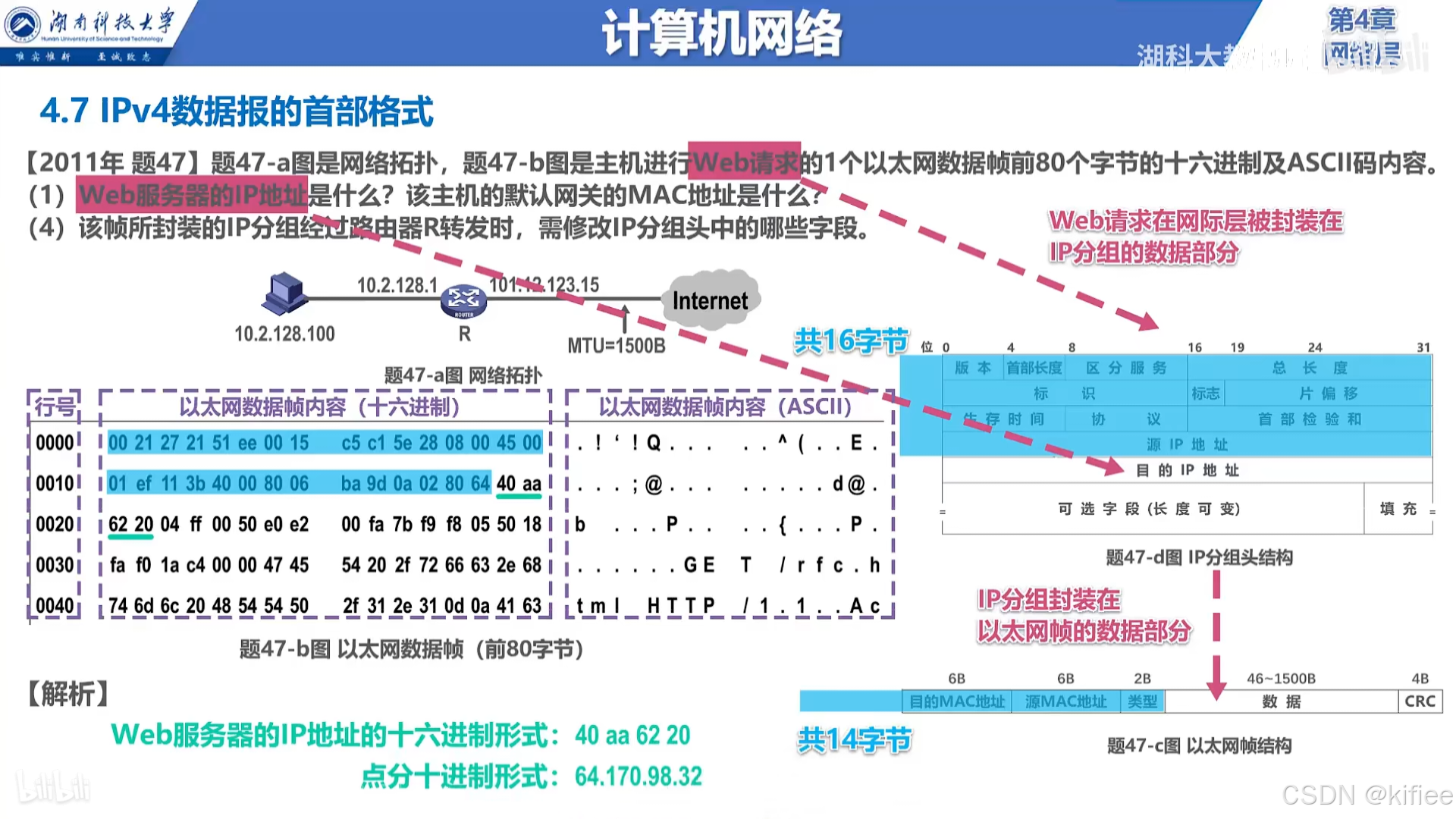

例2：主要考察报文字节数

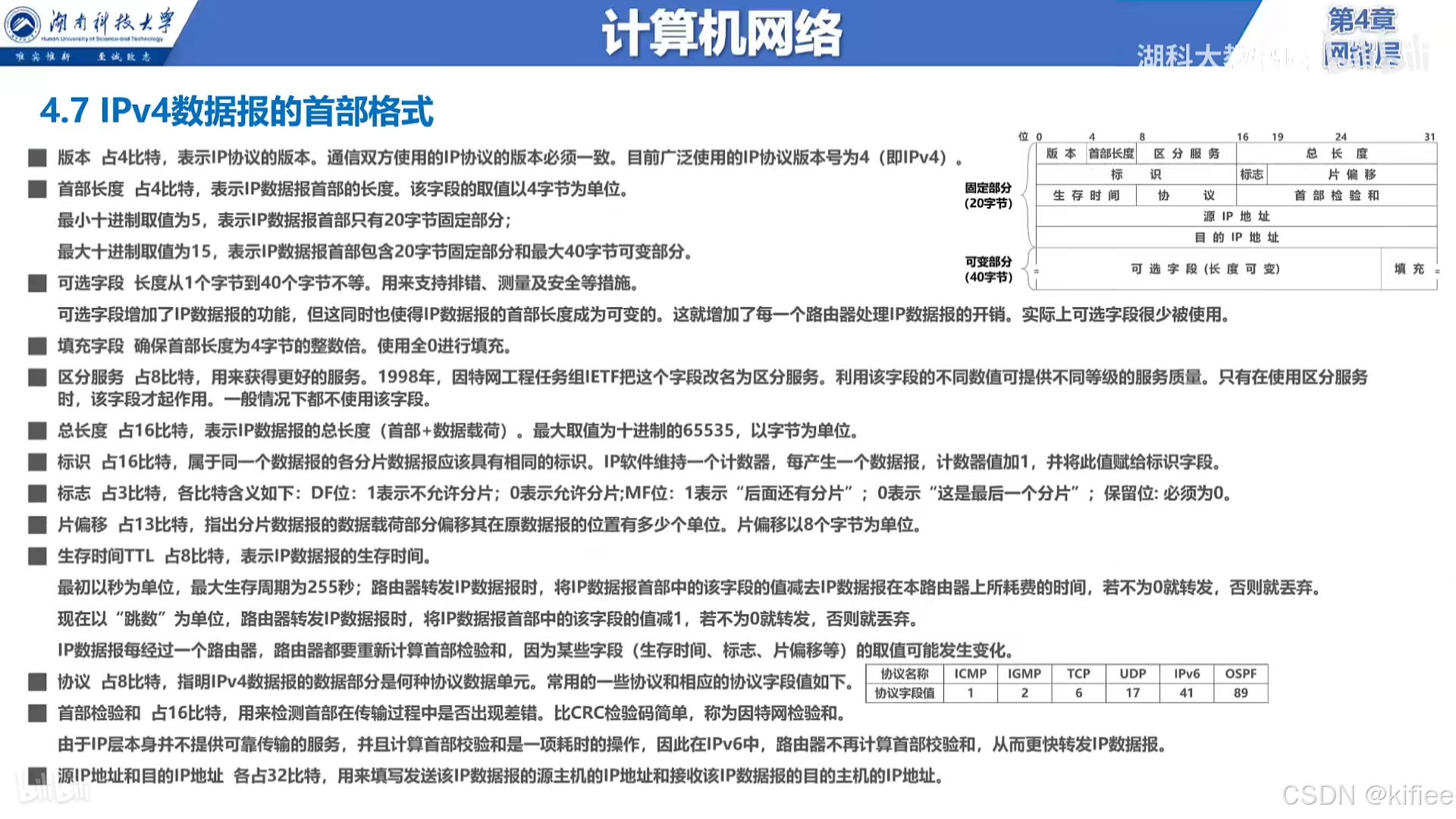

 总结如下👇
