Linux系统移植 | U-boot理解

1. U-Boot简介

Linux系统要启动就必须需要一个bootloader程序，也就是说芯片上电后先运行一段bootloader程序，这段bootloader程序会先初始化DDR等外设，然后将Linux内核从flash（NAND/NOR FLASH/SD/MMC等）拷贝到DDR中，最后启动Linux内核。bootloader和Linux内核的关系跟PC上的BIOS和Windows的关系一样，bootloader就相当于BIOS。目前有很多现成的bootloader软件可用，比如U-Boot、vivi、RedBoot等，其中以U-Boot使用最为广泛，接下来将主要介绍U-Boot（uboot）

uboot（Universal Boot Loader），是一个遵循GPL协议的开源软件，是一个裸机代码，可以看作是一个裸机综合例程。uboot官网为 http://www.denx.de/wiki/oops/U-Boot/ 或者 (ftp://ftp.denx.de/pub/u-boot/) ，可在“Source Code”中下载uboot源码

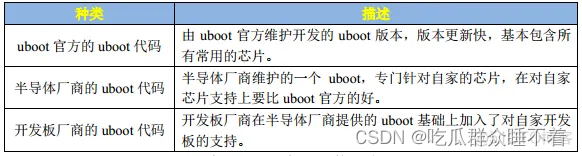

uboot官网上下载的是原汁原味的uboot源码，但是一般不会直接使用uboot官方源码。uboot官方源码是给半导体厂商准备的；半导体厂商会下载官方uboot源码，然后将自家相应的芯片移植进去，也就是说半导体厂商会自已维护一个版本的uboot，例如IMX6U芯片厂商NXP就会维护一个自已的uboot版本；芯片厂商维护的uboot版本主要针对自家评估板的，如果自已做的开发板就需要修改芯片厂商官方的uboot，使其支持开发板厂商生产的评估板

这里使用开发板厂商提供的uboot源码（ uboot-imx-2016.03-2.1.0-g8b546e4.tar.bz2）来对uboot工程目录进行分析

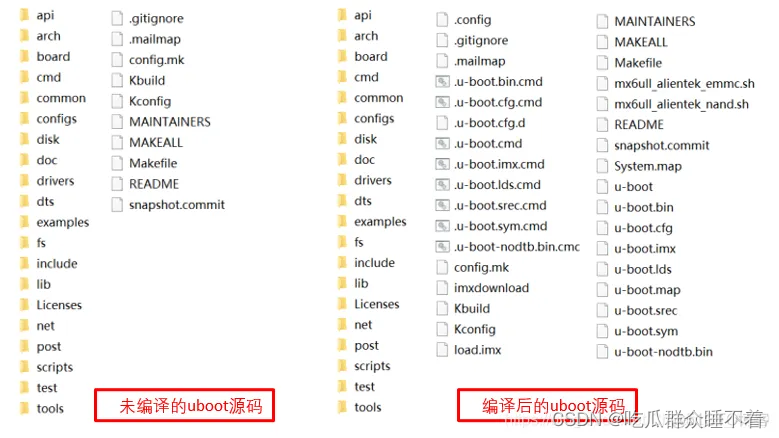

以EMMC版的核心板为例，以下是uboot的目录，左侧为未编译的源码，右侧为编译后的源码（编译方法见本文第二小节）

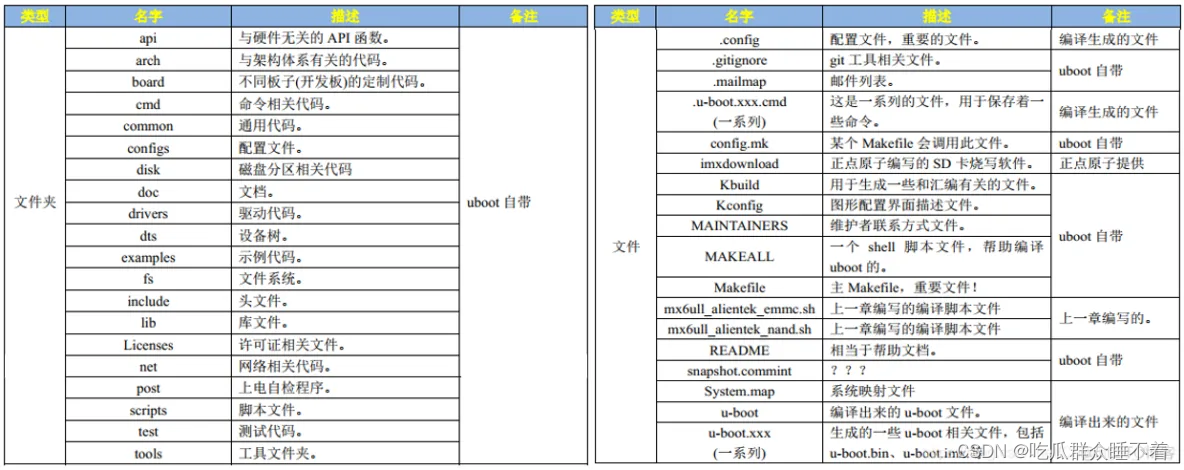

编译后的uboot源码比未编译的源码多了许多文件，这些文件或文件夹的含义见下表：

上表中很多文件夹和文件我们都不需要去关心，需要关注的文件夹或文件如下：

• arch文件夹：存放与架构有关的文件，这里只关注arm文件夹即可

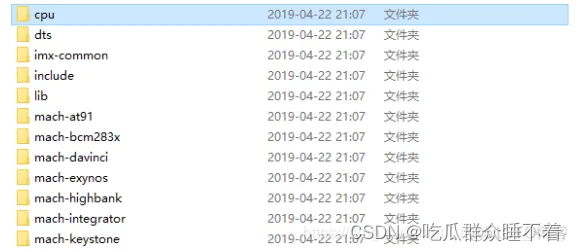

打开arch/arm文件夹，里面内容（部分）如下：
– mach开头的文件夹跟具体的设备有关，我们使用的IMX6U，需要关注“imx-common”
– cpu文件夹里是和cpu架构有关的

打开arm/cpu文件夹，里面内容如下：
– armv7文件夹，IMX6U是Cortex-A7内核属于armv7，因此需要关注armv7文件夹
– u-boot.lds是ARM芯片所使用的u-boot链接脚本文件

• board文件夹：和具体的板子有关的

打开board文件夹，里面内容如下：
– freescale文件夹，freescale芯片的板子都在此文件夹下

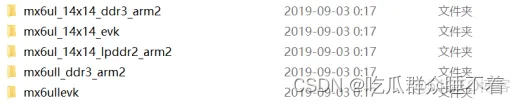

打开freescale文件夹，找到和mx6u相关的文件夹：
– mx6ul开头的，表示使用IMX6UL芯片的板子
– mx6ull开头的，表示使用IMX6ULL芯片的板子
– mx6ullevk是NCP官方的IMX6ULL开发板

• configs文件夹：存放uboot配置文件，一般半导体或开发板厂商会制作好一个配置文件，供用户在此基础上进行修改，配置文件统一命名为“xxx_defconfig”，xxx表示开发板名字

打开configs文件夹，里面的配置文件如下

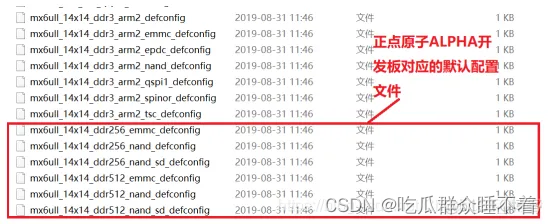

– 下图框中的6个文件就是ALPHA开发板对应的uboot默认配置文件

使用"make xxx_defconfig"命令，即可配置uboot

• u-boot.xxx_cmd文件：是一系列的文件，都是编译生成的，是一些命令文件

比如.u-boot.bin.cmd文件，里面存放了一个变量cmd_u-boot.bin

#该变量的作用：拷贝一份u-boot-nodtb.bin文件，并重命名为u-boot.bin
cmd_u-boot.bin := cp u-boot-nodtb.bin u-boot.bin

那么u-boot-nodtb.bin是怎么来的呢？.u-boot-nodtb.bin.cmd就是用于生成u-boot-nodtb.bin的

#用到了arm-linux-gnueabihf-objcopy来将ELF格式的u-boot文件转换为二进制的u-boot-nodtb.bin
cmd_u-boot-nodtb.bin := arm-linux-gnueabihf-objcopy --gap-fill=0xff -j .text......-O binary u-boot u-boot-nodtb.bin

文件u-boot是ELF格式的文件，.u-boot.cmd就是用于生成u-boot的

#用到了arm-linux-gnueabihf-ld.bfd链接工具，将各个built-in.o文件链接在一起形成u-boot文件
cmd_u-boot := arm-linux-gnueabihf-ld.bfd ......-Map u-boot.map

文件u-boot.imx是在u-boot.bin文件的头部添加了IVT/DCD等信息，.u-boot.imx.cmd就是用于生成u-boot.imx的

#用到了工具tools/mkimage，IVT/DCD等数据保存在了文件mximage.cfg.cfgtmp中
#tools/mkimage工具就是读取IVT/DCD等数据并添加到u-boot.bin头部，并生成u-boot.imx
cmd_u-boot.imx := ./tools/mkimage -n board/freescale/mx6ull_alientek_emmc/imximage.cfg.cfgtmp -T imximage -e 0x87800000 -d u-boot.bin u-boot.imx

• Makefile文件：顶层Makefile文件，Makefile是支持嵌套的，也就是顶层Makefile可以调用子目录中的Makefile文件

Makefile嵌套在大项目中很常见，一般大项目里的所有源码都不会放到同一个目录下，各个功能模块的源代码都是分开存放在各自的目录中，每个功能模块目录下都有一个Makefile文件，这个Makefile只处理本模块的编译链接工作，这样所有的编译链接工作就不用全部放到有个Makefile文件中，可以使得Makefile变得简洁明了

• u-boot.xxx文件：也是一系列文件，这些文件的含义如下

– u-boot：编译出来的ELF格式的uboot镜像文件
– u-boot.bin：编译出来的二进制格式的uboot可执行镜像文件
– u-boot.cfg：uboot的另外一种配置文件
– u-boot.imx：u-boot.bin添加头部信息后的文件
– u-boot.lds：链接脚本
– u-boot.map：uboot映射文件，可查看某个函数被链接到哪个地址上了
– u-boot.srec：S-Record格式的镜像文件
– u-boot.sym：uboot符合文件
– u-boot-nodtb.bin：和u-boot.bin一样，u-boot.bin是u-boot-nodtb.bin的复制文件

• config文件：uboot配置文件，使用命令"make xxx_defconfig"配置uboot后就会自动生成
• README：描述了uboot的详细信息，包括uboot该如何编译、uboot中各文件夹的含义、相应的命令等

2. U-Boot初次编译

• 在Ubuntu中安装ncurses库，以防止编译报错

sudo apt-get install libncurses5-dev

• 创建相应目录，将开发板厂商提供的uboot源码拷贝至此目录中
• 解压uboot源码

tar -vxjf uboot-imx-2016.03-2.1.0-g8b546e4.tar.bz2

• 使用以下命令编译uboot，本例程使用的是512MB(DDR3)+8GB(EMMC)核心板

#ARCH=arm表示设置目标为arm架构，相当于make distclean，清除工程
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- distclean
#配置uboot，配置文件为mx6ull_14x14_ddr512_emmc_defconfig
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- mx6ull_14x14_ddr512_emmc_defconfig
#V=1用于设置编译过程中的信息输出级别，相当于make -j12，即使用12核来编译uboot
make V=1 ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- -j12
#每次编译uboot都需要输入一长串命令
#为了简单起见，建立一个shell脚本文件，将这些命令写到shell脚本里
#执行shell脚本即可完成编译工作
#新建mx6ull_alientek_emmc.sh脚本文件
##########################################################################
#!/bin/bash
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- distclean
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- mx6ull_14x14_ddr512_emmc_defconfig
make V=1 ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- -j12
##########################################################################
#通过命令“./mx6ull_alientek_emmc.sh”编译uboot

3. U-Boot烧写与启动

uboot编译好后就可以烧写到开发板上使用了

• 将imxdownload烧写工具拷贝到文件夹中，并给与可执行权限

chmod 777 imxdownload

• 使用imxdownload软件将bin文件下载到SD卡中

./imxdownload u-boot.bin /dev/sdb

• 烧写成功后，插入SD卡，使用USB线将USB_TTL和电脑相连，打开串口工具，设置好串口参数并打开，最后复位开发板。在出现“Hit any key to stop autoboot”倒计时（3秒）时，按下键盘上的回车键，就会进入uboot命令行模式；否则uboot就会使用默认参数来启动Linux内核了

当进入到uboot命令行模式后，左侧会出现一个“=>”标志，如上图示；上图中uboot启动时会输出一些信息，其含义如下：
– uboot版本号和编译时间
– CPU信息：IMX6ULL芯片，运行在396MHz，工业级，结温为-40~105℃
– 复位原因：POR，是IMX6ULL上的POR_B引脚，拉低即可复位
– Board：开发板名字
– I2C：提示I2C准备就绪
– DRAM：内存为512MB
– MMC：当前有两个MMC/SD卡控制器
– Display：LCD型号，ATK-LCD-7-1024x600(1024x600)
– Video：分辨率1024x600，格式为RGB888（24位）
– In/Out/Err：标准输入/输出和标准错误所使用的中断，以（serial）串口作为终端
– 切换到emmc的第0个分区上，从emmc启动；这里为了方便烧写到SD卡上
– 内心还是emmc的，所以启动后会将emmc作为默认存储器
– Net：网口信息，提示当前使用的是FEC1这个网口
– Error：提示FEC1网卡地址没有设置
– Normal Boot：提示正常启动，uboot要从emmc里面读取环境变量和参数，启动内核了
– 倒计时提示，默认倒计时3秒

4. U-Boot命令

进入uboot命令行模式后输入“help”或“？”，回车后即可查看当前uboot所支持的命令；使用“help cmd”或“? cmd”命令还可以查看命令的具体用法

4.1 信息查询命令
常用的信息查询命令有三个：bdinfo、printenv、version

bdinfo：用于查看板子信息

printenv：用于输出环境变量信息

version：用于查看uboot版本号

4.2 环境变量操作命令

• 修改环境变量：setenv（设置或修改环境变量的值）、saveenv（保存修改后的环境变量）

=> setenv bootdelay 5                      #将环境变量bootdelay改为5
=> saveenv                                       #保存修改后，uboot倒计时变为5秒
Saving Environment to MMC...         #保存过程提示...
Writing to MMC(0)...done                  #保存到MMC(0)中，即SD卡中

#有时修改的环境变量值可能会有空格，此时需要用单引号括起来
=> setenv bootargs 'console=ttymxc0,115200 root=/dev/mmcblk1p2 rootwait rw'
=> saveenv                           #保存修改
#上面命令相当于设置了"console=ttymxc0,115200","root=/dev/mmcblk1p2","rootwait","rw"四组值

• 新建环境变量：setenv也可用于新建环境变量

=> setenv author andyxi            #新建环境变量author，其值为andyxi
=> saveenv                                #保存修改

• 删除环境变量：使用setenv赋空值，即可删除环境变量

=> setenv author                 #给环境变量author赋空值，即删除该环境变量
=> saveenv                           #保存修改

4.3 内存操作命令
内存操作命令就是用于直接对DRAM进行读写操作的，常用的内存操作命令有：md、nm、mm、mw、cp和cmp

• md：用于显示内存值

#md命令格式如下：
md[.b,.w,.l] address [num of objects]
#[.b,.w,.l],对应byte,word和long,即以1/2/4个字节来显示内存值
#address,要查看的内存起始地址
#[num of objects],要查看的数据长度

#例如：查看0X80000000开始的20个字节的内存值，显示格式为.b
=> md.b 80000000 14
#注意：uboot命令中的数字都是十六进制的！！！

• nm：用于修改指定地址的内存值

#nm命令格式如下：
nm[.b,.w,.l] address
#[.b,.w,.l],对应byte,word和long,即以1/2/4个字节为操作格式
#address,要操作的内存起始地址

#例如：以.l格式修改0x80000000地址的数据为0x12345678
=> nm.l 80000000                #输入要修改的地址
80000000: 0500e031 ? 12345678    #返回0x80000000地址现存的数值;? 后面输入新数据
80000000: 12345678 ? q            #回车后显示新数据;? 后面输入q即可退出
=>

• mm：用于修改指定地址的内存值，与nm命令的区别是，mm修改内存值时地址会自增

#mm命令格式如下：
mm[.b,.w,.l] address
#[.b,.w,.l],对应byte,word和long,即以1/2/4个字节为操作格式
#address,要操作的内存起始地址

#例如：以.l格式修改0x80000000地址开始的3个内存块的数据为0x05050505
=> mm.l 80000000
80000000: 0500e031 ? 05050505
80000004: 15d84584 ? 05050505
80000008: 2b009906 ? 05050505
8000000c: ae78903f ? q
=>

• mw：用于使用一个指定的数据填充一段内存

#mw命令格式如下：
mw[.b,.w,.l] address value [count]
#[.b,.w,.l],对应byte,word和long,即以1/2/4个字节为操作格式
#address,要填充的内存起始地址
#value,要填充的数据
#count,填充的长度

#例如：以.l格式将以0x80000000为起始地址的0x10个内存块填充位为0x0a0a0a0a
=> mw.l 80000000 0a0a0a0a 10
=> md.l 80000000 10              #使用md命令来查看

• cp：拷贝命令，用于将DRAM中的数据从一段内存拷贝到另一段内存中

#cp命令格式如下：
cp[.b,.w,.l] source target count
#[.b,.w,.l],对应byte,word和long,即以1/2/4个字节为操作格式
#source,源地址
#target,目的地址
#count,拷贝的长度

#例如：以.l格式将0x80000000地址处的数据拷贝到0x80000100处，长度为0x10个内存块
=> cp.l 80000000 80000100 10

cmp：比较命令，用于比较两段内存的数据是否相等
登录后复制
#cmp命令格式如下：
cmp[.b,.w,.l] addr1 addr2 count
#[.b,.w,.l],对应byte,word和long,即以1/2/4个字节为操作格式
#addr1,第一段内存首地址
#addr2,第二段内存首地址
#count,要比较的长度

#例如：以.l格式来比较0x80000000和0x80000100地址处数据是否相等，比较长度为0x10个内存块
=> cmp.l 80000000 80000100 10
Total of 16 word(s) were the same

4.4 网络操作命令
uboot是支持网络的，在移植uboot时一般都要调通网络功能，因为在移植Linux kernel时需要使用uboot的网络功能做调试。uboot支持大量的网络命令，如dhcp、ping、nfs和tftpboot等

在使用uboot的网络功能之前先用网线将开发板的ENET2接口和电脑或路由器连接起来，IMX6U-ALPHA开发板有两个网口：ENET1和ENET2，需要连接ENT2，连接后设置如下几个环境变量

=> setenv ipaddr 192.168.10.50
=> setenv ethaddr b8:ae:1d:01:00:00
=> setenv gatewayip 192.168.10.1
=> setenv netmask 255.255.255.0
=> setenv serverip 192.168.10.100
=> saveenv

设置好网络相关的环境变量后就可以使用网络相关的命令了

• ping：开发板的网络是否能使用，是否可以和服务器（Ubuntu）进行通信

=> ping 192.168.10.100
Using FEC1 device
host 192.168.10.100 is alive
=>

• dhcp：用于从路由器获取IP地址，前提是开发板与路由器连接
• nfs：网络文件系统，可以在计算机之间通过网络来分享资源

#nfs命令使用的前提条件：开启Ubuntu主机的NFS服务，并创建一个NFS使用的目录
#nfs命令格式如下
nfs [loadAddress] [[hostIPaddr:]bootfilename]
#loadAddress,要保存的DRAM地址
#[hostIPaddr:]bootfilename,要下载的文件地址

#例如：将Ubuntu主机nfs文件夹中的zImage镜像文件下载到开发板DRAM的0x80800000地址处
nfs 80800000 192.168.1.253:/home/andyxi/linux/nfs/zImage

将Linux镜像和设备树文件放到Ubuntu中，然后在uboot中使用nfs命令将Ubuntu中的Linux镜像和设备树下载到开发板的DRAM中。网络调试是Linux开发中最常用的调试方法。

开启NFS服务的方法，详见开发环境搭建第二小节

• tftp：和nfs命令一样，都是通过网络下载东西到DRAM中，使用的TFTP协议，Ubuntu主机作为TFTP服务器

#tftp命令使用的前提条件：开启Ubuntu主机的tftp服务，并创建一个tftp使用的目录
#tftp命令格式如下
tftp [loadAddress] [[hostIPaddr:]bootfilename]
#loadAddress,要保存的DRAM地址
#[hostIPaddr:]bootfilename,要下载的文件地址

#例如：将Ubuntu主机tftp文件夹中的zImage镜像文件下载到开发板DRAM的0x80800000地址处
tftp 80800000 zImage
#注意：与nfs命令的区别是，不需要输入文件在Ubuntu中的完整路径，只需要输入文件名即可

注意：tftp目录和要下载的文件应给与相应的权限（777）

开启TFTP服务的方法，详见开发环境搭建第三小节

4.5 EMMC和SD卡操作命令
uboot支持EMMC和SD卡，因此也要提供EMMC和SD卡的操作命令，这里统一使用MMC来指代EMMC和SD卡，uboot中常用于操作MMC设备的命令为“mmc”，mmc是一系列的命令，其后可以跟不同的参数，以实现不同的功能

4.6 FAT格式文件系统操作命令
有时需要在uboot中对SD卡或EMMC中存储的文件进行操作，这时就要用到文件操作命令，跟文件操作相关的命令有：fatinfo、fatls、fstype、fatload和fatwrite，但是这些命令只能支持FAT格式的文件系统

• fatinfo：用于查询指定MMC设备分区的文件系统信息

fatinfo <interface> [dev[:part]]
#interface 表示接口，如mmc
#dev 表示要查询的设备号
#part 表示要查询的分区

#例如
=> fatinfo mmc 1:1

• fatls：用于查询FAT格式设备的目录和文件信息

fatls <interface> [dev[:part]] [directory]
#interface 表示接口，如mmc
#dev 表示要查询的设备号
#part 表示要查询的分区
#directory 表示要查询的目录

#例如
=> fatls mmc 1:1   #表示查询EMMC分区1中的所有目录和文件

• fstype：用于查看MMC设备某个分区的文件系统格式

fstype <interface> <dev>:<part>
#interface 表示接口，如mmc
#dev 表示要查询的设备号
#part 表示要查询的分区

#例如
=> fstype mmc 1:2   #表示查询EMMC分区2的文件系统格式

• fatload：用于将指定的文件读取到DRAM中

fatload <interface> [dev[:part]] [<addr>[<filename>[bytes[pos]]]]
#interface 表示接口，如mmc
#dev 表示设备号
#part 表示分区
#addr 是保存在DRAM中的起始地址
#filename 是要读取的文件名
#bytes 表示读取多少字节的数据，若为0或省略，表示读取整个文件
#pos 要读取的文件相对于文件首地址的偏移，若为0或省略，表示从首地址开始读取

#例如
=> fatload mmc 1:1 80800000 zImage
#表示将EMMC分区1的zImage文件读取到DRAM中的0x80800000处

• fatwrite：用于将DRAM中的数据写入到MMC设备中

fatwrite <interface> <dev[:part]> <addr> <filename> <bytes>
#interface 表示接口，如mmc
#dev 表示设备号
#part 表示分区
#addr 是要写入的数据在DRAM中的起始地址
#filename 是要写入的数据文件名
#bytes 表示要写入多少字节的数据

#例如
=> fatwrite mmc 1:1 80800000 zImage 6788f8
#表示将大小为6788f8个字节的zImage文件写入到EMMC的分区1的0x80800000起始地址处

4.7 EXT格式文件系统操作命令
uboot有ext2和ext4这两种格式的文件系统的操作命令，常用的四个命令为：ext2load、ext2ls、ext4load、ext4ls和ext4write，这些命令的含义和用到与上一节中的FAT命令一模一样，只是针对ext文件系统的

4.8 NAND操作命令
如果使用的是NAND核心板，uboot也支持NAND Flash，也有一些NAND Flash的操作命令

nand info：用于打印NAND Flash信息
nand device：用于切换NAND Flash
nand erase：用于擦除NAND Flash
nand write：用于向指定地址写入指定的数据
nand read：用于从NAND Flash中指定地址读取指定大小的数据到DRAM中

4.9 BOOT操作命令
uboot的本质工作是引导Linux，所以uboot有相关的boot引导命令来启动Linux，常用的boot有关的命令有：bootz、bootm和boot

• bootz：用于启动zImage镜像文件

#bootz命令格式如下：
bootz [addr [initrd[:size]] [fdt]]
#addr Linux镜像文件在DRAM中的位置
#initrd 表示initrd文件在DRAM中的地址，若不使用使用‘-’代替即可
#fdt 设备树文件在DRAM中的地址

#例如：Linux镜像文件和设备树准备好后，使用bootz命令启动Linux
tftp 80800000 zImage                                #下载zImage
tftp 83000000 imx6ull-14x14-emmc-7-1024x600-c.dtb    #下载设备树
bootz 80800000 - 83000000                            #启动Linux

Linux镜像文件或设备树文件拷贝到DRAM里面后，使用bootz命令，启动Linux

• bootm：和bootz功能类似，不过是用于启动uImage镜像文件

#bootm命令格式如下：
bootm [addr [initrd[:size]] [fdt]]
#addr Linux镜像文件在DRAM中的位置
#initrd 表示initrd文件在DRAM中的地址，若不使用使用‘-’代替即可
#fdt 设备树文件在DRAM中的地址

• boot：也是用于启动Linux系统的，只是boot命令会读取环境变量bootcmd来启动Linux

#例如使用tftp命令从网络启动Linux
tftp 80800000 zImage                                #下载zImage
tftp 83000000 imx6ull-14x14-emmc-7-1024x600-c.dtb    #下载设备树
bootz 80800000 - 83000000                            #启动Linux
#
#以上实例可以通过设置bootcmd,保存后直接使用boot命令来实现
setenv bootcmd 'tftp 80800000 zImage;tftp 83000000 imx6ull-14x14-emmc-7-1024x600-c.dtb;bootz 80800000 - 83000000'
saveenv
boot

bootcmd环境变量保存着引导命令（启动的命令集合），具体的引导命令式可以修改的

4.10 其他常用命令
uboot中还有一些其他常用的命令，如reset、go、run和mtest等

• reset：复位重启

=> reset
restting...

• go：用于跳到指定的地址处执行应用

#go命令格式如下：
go addr [arg...]
#addr 应用在DRAM中的首地址
#arg 应用文件

#例如，使用tftp命令将printf.bin下载到DRAM的0x87800000地址处
=> tftp 87800000 printf.bin
=> go 87800000

• run：用于运行环境变量中定义的命令，例如通过“run bootcmd”来运行bootcmd中的启动命令
• mtest：简单的内存读写测试命令，可以测试开发板上的DDR

#mtest命令格式如下：
mtest [start [end [pattern [iterations]]]]
#start 要测试的DRAM中开始地址
#end 要测试的DRAM中结束地址

#例如，测试0x80000000 ~ 0x80001000这段内存
=> mtest 80000000 80001000
