运放的参数与选择——以LM324为例

 运放参数

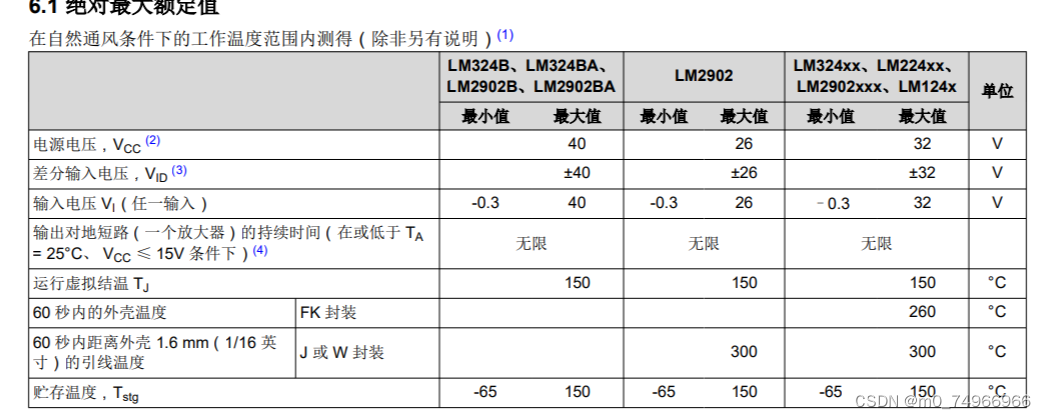

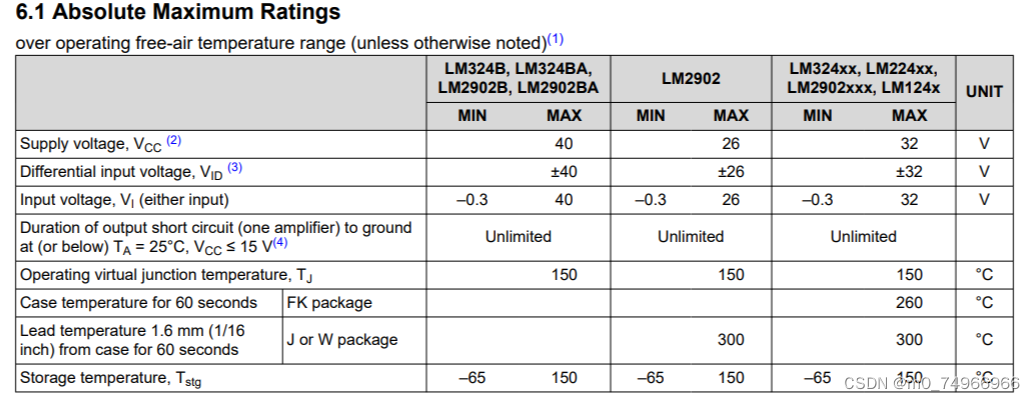

1.极限参数

（中文版本）

值得注意的点：Vcc 32指压差32V，双电源时两端最大+-16V

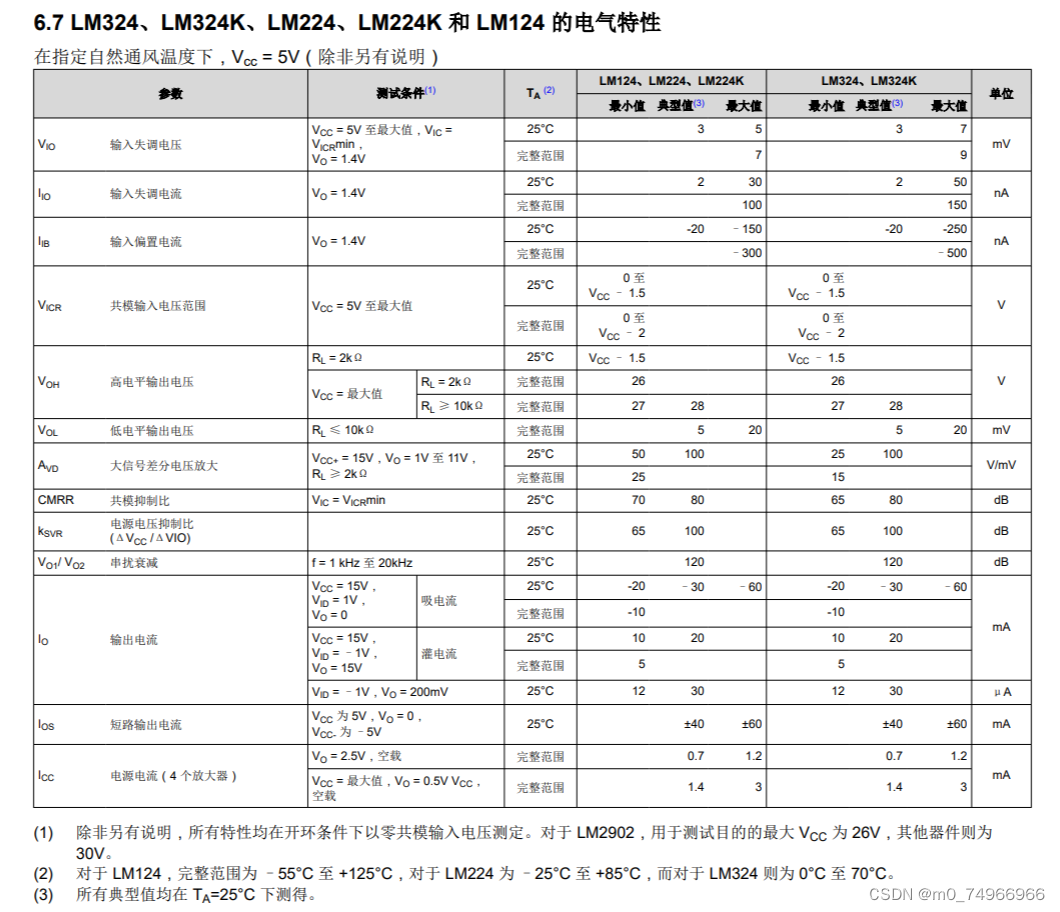

2.常规参数

输入失调电压 Input offset voltage：输入失调电压定义为集成运放输出端电压为零时，两个输入端之间所加的补偿电压。输入失调电压实际上反映了运放内部的电路对称性，对称性越好，输入失调电压越小。输入失调电压是运放的一个十分重要的指标，特别是精密运放或是用于直流放大时。运放的输入失调电压来源于运放差分输入级两个管子的不匹配，因为受工艺水平的限制，这个不匹配是不可避免，所以为了使运放的输出电压等于 0，必需在运放两个输入端加一个小的电压以达到平衡，而这个需要加的小电压即为输入失调电压 Vos

输入失调电压的温度漂移（简称输入失调电压温漂）：输入失调电压的温度漂移定义为在给定的温度范围内，输入失调电压的变化与温度变化的比值。这个参数实际是输入失调电压的补充，便于计算在给定的工作范围内，放大电路由于温度变化造成的漂移大小。一般运放的输入失调电压温漂在 ±10~20μV/℃之间，精密运放的输入失调电压温漂小于 ±1μV/℃。

输入偏置电流 ：是指第一级放大器输入晶体管的基极直流电流，同时也定义为当运放的输出直流电压为零时，其两输入端的偏置电流平均值。输入偏置电流对进行高阻信号放大、积分电路等对输入阻抗有要求的地方有较大的影响。输入偏置电流与制造工艺有一定关系，其中双极型工艺（即上述的标准硅工艺）的输入偏置电流在 ±10nA~1μA之间；采用场效应管做输入级的，输入偏置电流一般低于 1nA。

输入偏置电流的温度漂移（简称输入偏置电流温漂）：跟输入失调电压温漂一样，因为温度的影响造成电流大小漂移，后面结合曲线图来分析

输入失调电流 Input offset current：定义为两个差分输入端偏置电流的误差。输入失调电流同样反映了运放内部的电路对称性，对称性越好，输入失调电流越小。由于工艺上很难做到两个管子的完全匹配，所以这两个管子Q1和Q2的基极电流总是有这么点差别（可以看下上面图二的结构），也就是输入的失调电流。注意区分输入偏置电流，后面说
共模输入电压：指运放正常工作时输入电压的范围，如输入电压过高或者过低，会造成运放电路的不同的MOS管进如线性区，从而使电路不能正常的工作。其中，最大共模输入电压限制了输入信号中的最大共模输入电压范围，在有干扰的情况下，需要在电路设计中注意这个问题。

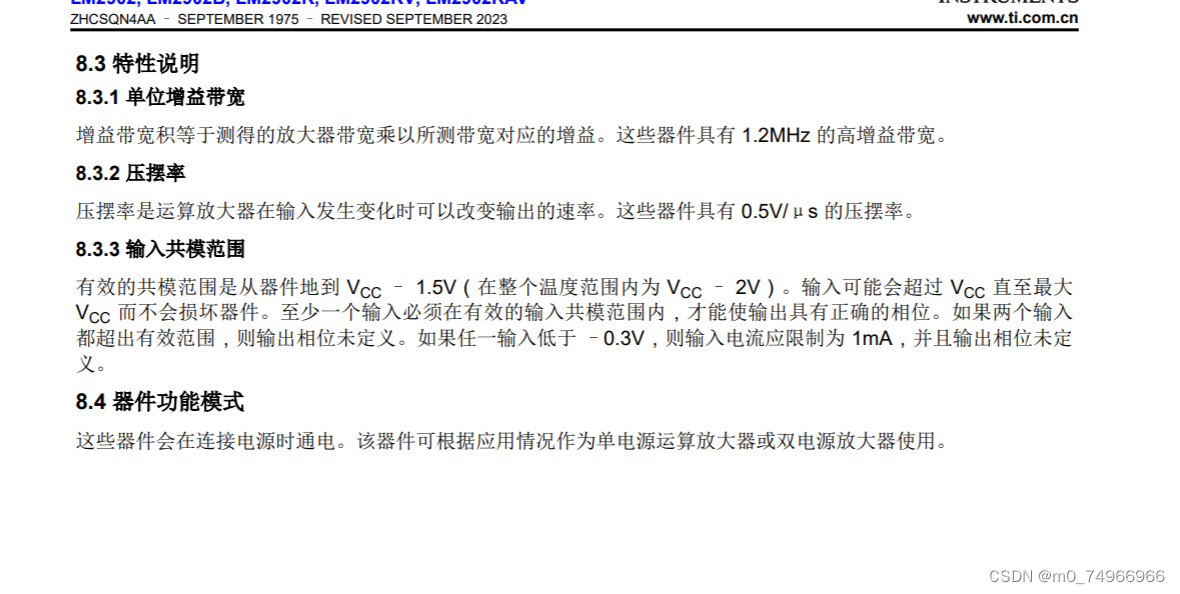

3.重要的交流参数

增益带宽积（GBP）
当运放的输入信号为小信号时（Vpp 在 1V 以下的信号），运放的增益带宽积这个指标十分重要，因为它反映了当运算放大器在小信号环境下应用时，电压反馈运算放大器的带宽和增益的乘积为一个固定的值。注意对电流反馈的运算放大器来说，是不存在增益带宽积这个概念的。

压摆率（转换速率）：运放的压摆率（SR）是与运放的增益带宽积（GBW）同等重要的一个参数；可以理解为，将一个大信号（含阶跃信号）输入到运放的输入端，从运放的输出端测得输出信号的最大变化速度；反映的是一个运算放大器在速度方面的指标，表示运放对信号变化速度的适应能力，是衡量运放在大幅度信号作用时工作速度的参数。转换速率对于大信号处理是一个很重要的指标，对于一般运放转换速率 SR<=10V/μs，高速运放的转换速率 SR>10V/μs。目前的高速运放最高转换速率 SR达到 6000V/μs。这项参数用于大信号处理的运放选型。

建立时间（Setting Time）
建立时间，或上升时间，也是显示运放高速特性的重要参数，它是指当运放输入一个小信号的阶跃信号时，输出达到指定误差范围内为止的时间。通常误差都指定为到 0.1％或0.01％。

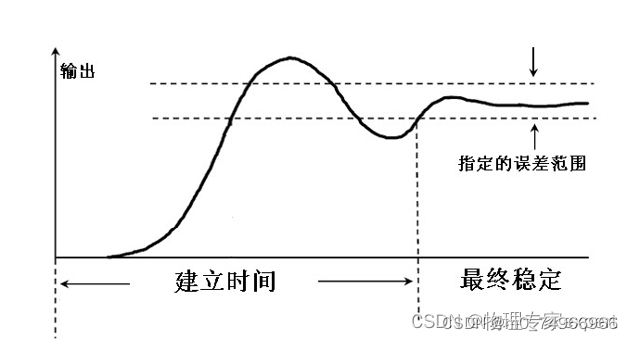

上图为建立时间的一个理论示意图。举个例子，当运放用作 ADC 的前级缓冲时，如果运算放大器的建立时间超过了 ADC 的采样时间，显然 ADC 采到的很难是我们所期望得到的值。例如对于 12 位的 ADC 来说，如果目标是一个 0－ 1V 的方波信号，为了达到12 位的精度，当采集高电平时，会要求运算放大器在 ADC 的采样时间内稳定到 1V 正负1LSB 的范围内，在这里也就是 1V 正负1/212V。可见， ADC 的速度越高，对运算放大器建立时间的要求也就越高。另一个例子是当运算放大器不稳定时，输入阶跃或方波时在输出的上升沿会观察到大量的振铃和过冲，这会大大增加运放的建立时间，甚至导致电路不能正常工作。

运放分类

• 通用运放：通常性能比较平均，没有突出地优点，价格较低，适合通用地应用场景，如op07、lm358、LM324
• 精密运放：具有微小输入失调电压、微小偏置电流、低噪低功耗，拥有优秀的直流交流特性，如OP07、OP17、OP27、OP37、OPA637, OPA627
• 高速运放：高速放大器有两个重要指标，带宽和压摆率，带宽决定了小信号通路时放大器的速度，而压摆率主要决定在大信号通路时放大器的速度，高速放大器具有优越的高速性能，如LM318、AD8052、opa690、OPA656U、OPA657、THS4631
• 差动放大器：集成差动放大器将电阻网络放在运放内部，常用于许多传感器地信号放大，如INA143
• 仪表放大器：一般具有低功耗地特性，如INA128
• 压控放大器：可以通过外部输入的电压来调节放大倍数，如VCA810、VCA820
• 高压放大器：如SG1
