动态路由与静态路由在不同情况下的对比：

	静态路由	动态路由
在构建大规模网络拓扑结构时	手动配置多条静态路由，工作量增加	能够自动学习和生成路由表，无需繁琐的手动配置
当网络架构中存在冗余路径（即从出发地到目的地存在多条可行路线）时	手动配置多条静态路由，工作量增加，且配置的复杂度提升	自动识别并配置主路由及备份路由，同时持续监测链路状态，确保在网络拓扑变化时自动调整路由路径
在由总部与多个分支组成的大型网络中，总部新增路由时	每个分支均需相应增加同等数量的路由配置，工作量增加，且配置的复杂度提升	自动更新路由表，总部或其他任意节点新增路由时，相关路由信息将自动同步至整个网络，无需逐一手动配置

动态路由协议简介

动态路由协议工作于网络层，RIP适合小型网络，简单易用但功能有限；OSPF和IS-IS都是为大型网络设计的，功能强大，但配置相对复杂，其中OSPF应用更为广泛。这三种协议各有特点，选择哪种取决于网络的具体需求和规模。

	RIP	OSPF （开放最短路径）	IS-IS
适用场景	简单但过时，仅用于极小网络	企业级首选，平衡性能与复杂度	运营商级，高扩展性但难配置
原理	基于跳数（≤15跳），定期广播路由表	基于Dijkstra算法，维护LSDB，分区域（Area 0为骨干）泛洪LSA	类似OSPF，但基于ISO地址，分Level 1/2层级，泛洪LSP（Link-State PDU）
优点	配置简单，适合小型网络	无环，快速收敛，支持大规模网络	扩展性强，适合超大型网络（如ISP）
缺点	收敛慢，易环路，仅支持小规模网络。	资源消耗高。	配置复杂，资源消耗高，且IPv4/IPv6需额外配置。

跳数：路由器到直连网络的距离定义为“1”。

路由器到非直连网络的距离定义“为所经过的路由器数 + 1”

仅允许一条路径最多包含15个路由器。“距离”等于 16 时不可达。因此只适用于小型互联网。

OSPF工作过程

1. 建立邻居

周期性（10秒）发送并接受hello包，发现运行OSPF的设备，并收录邻居表，形成邻接关系。

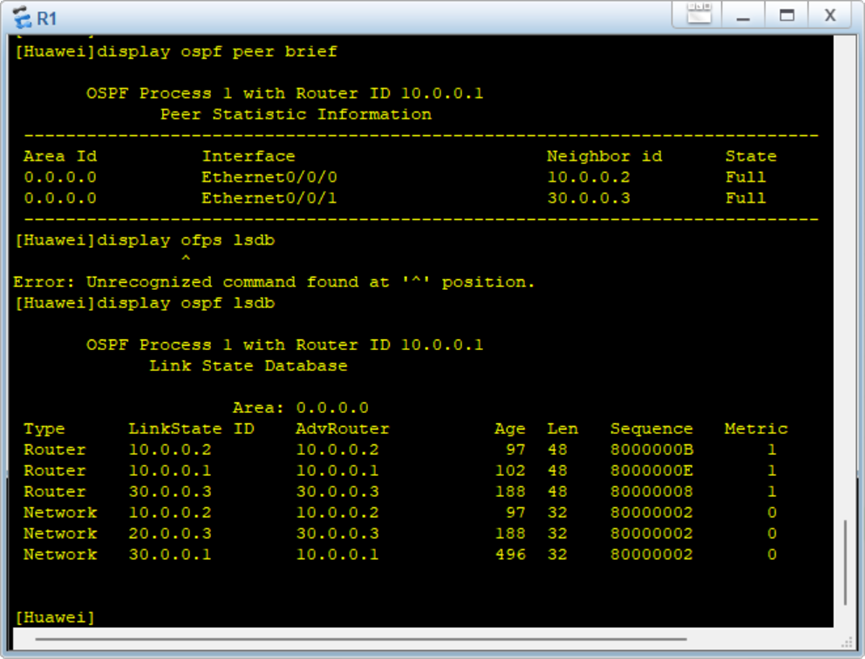

查看邻居表命令 display ospf peer brief

2. 同步链路信息库lsdb

向邻居发送lsa（链路状态通告）

lsa包括：我是谁，我哪些接口开了ospf，我每个接口连了哪些设备，我有哪些直连网段、网段的开销是多少。

查看lsdb命令 display ofps lsdb

3. 计算路由

用收集到的链路信息，运行spf算法，比较后选择路由。

在ensp中进行OSPF配置

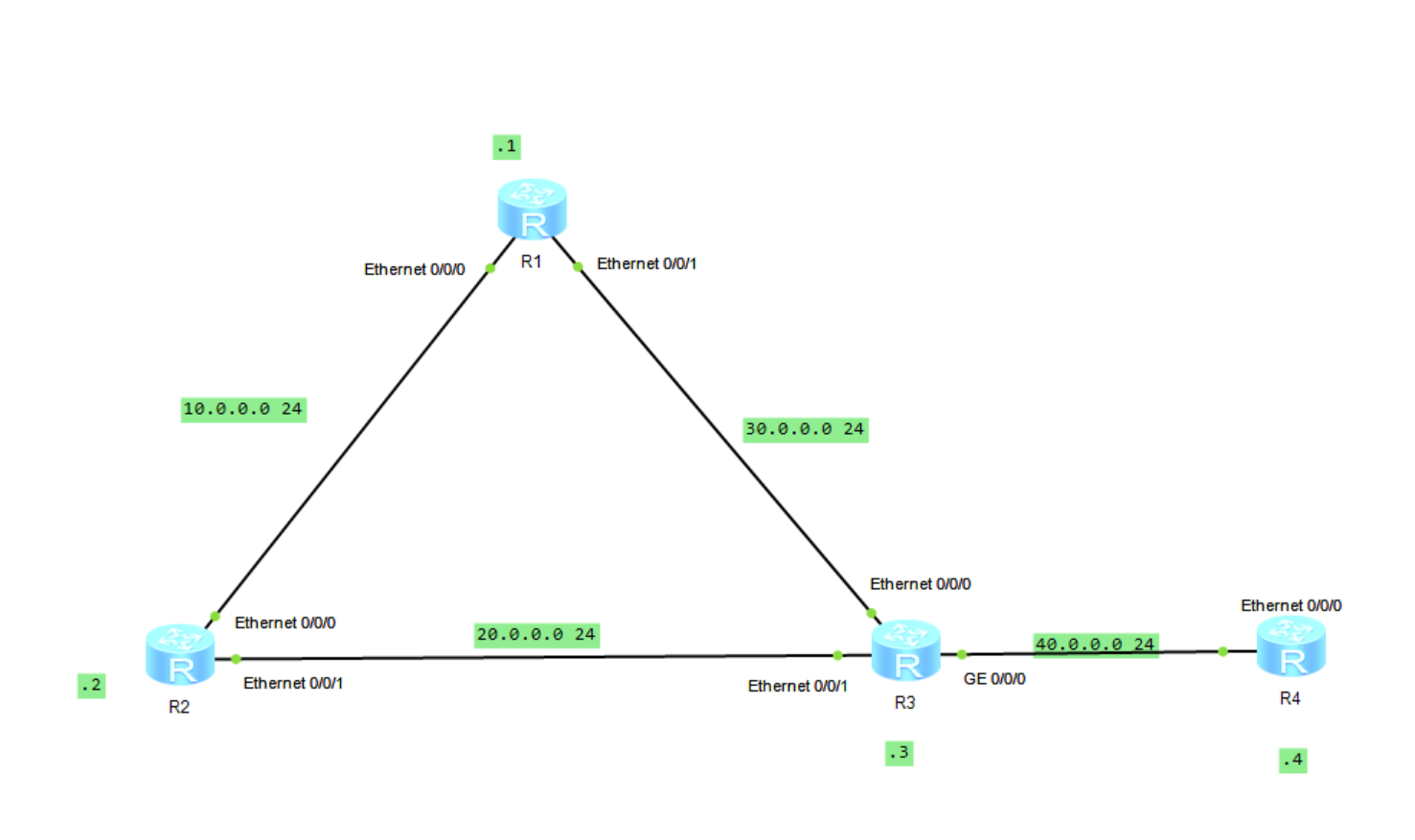

ensp拓扑图如下：

目标是设置ospf动态路由使得未直连的路由器可以互相ping通。

路由器选择router路由器，连接线选择auto，拓扑图连接完毕后将四个路由器都启动，否则无法进行命令行配置。

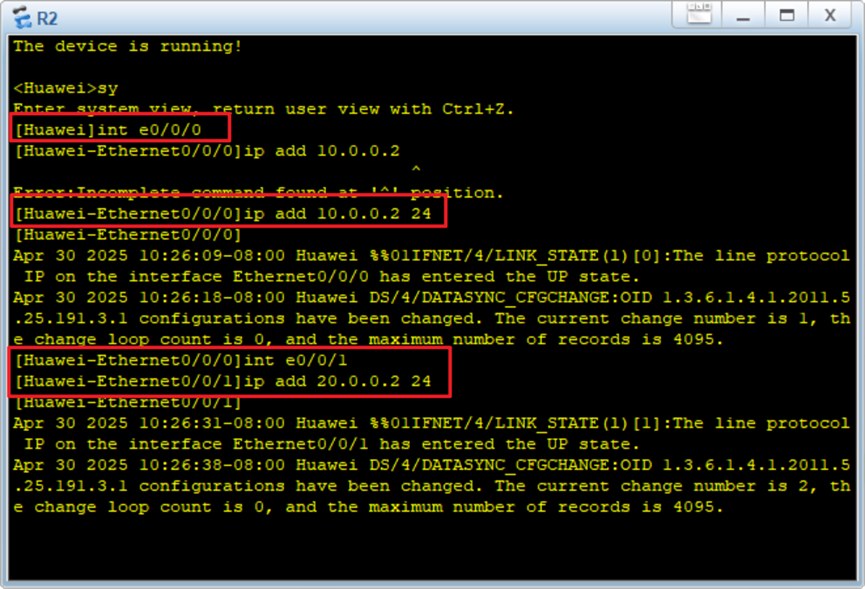

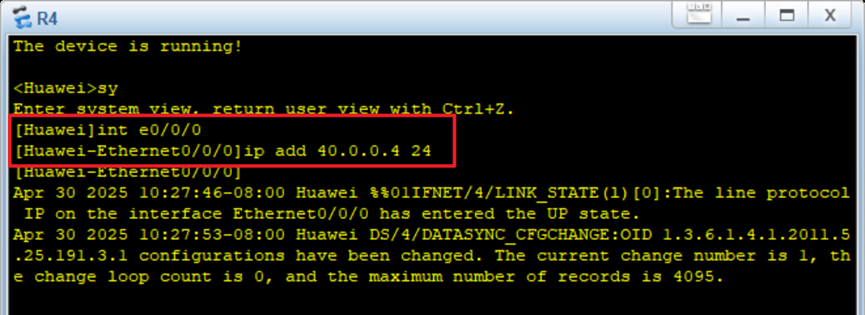

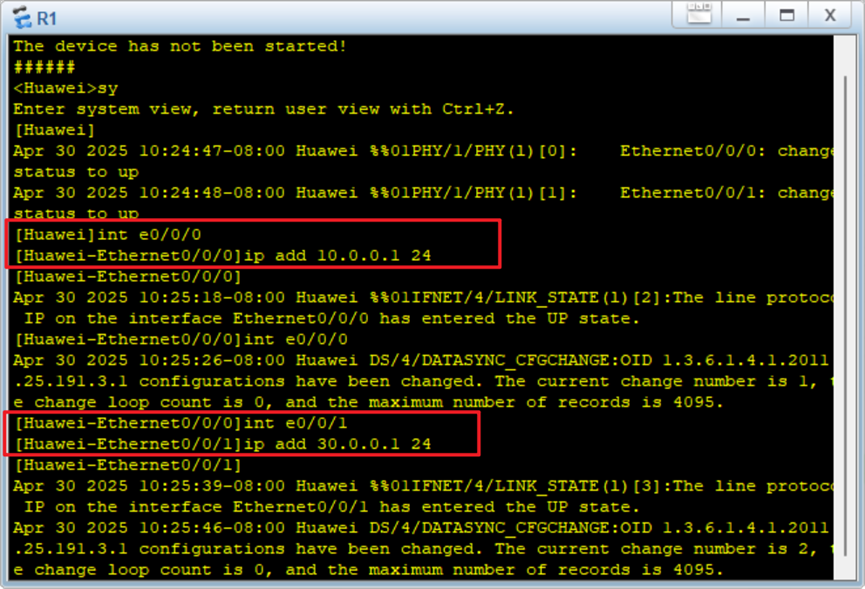

一、设置路由器IP

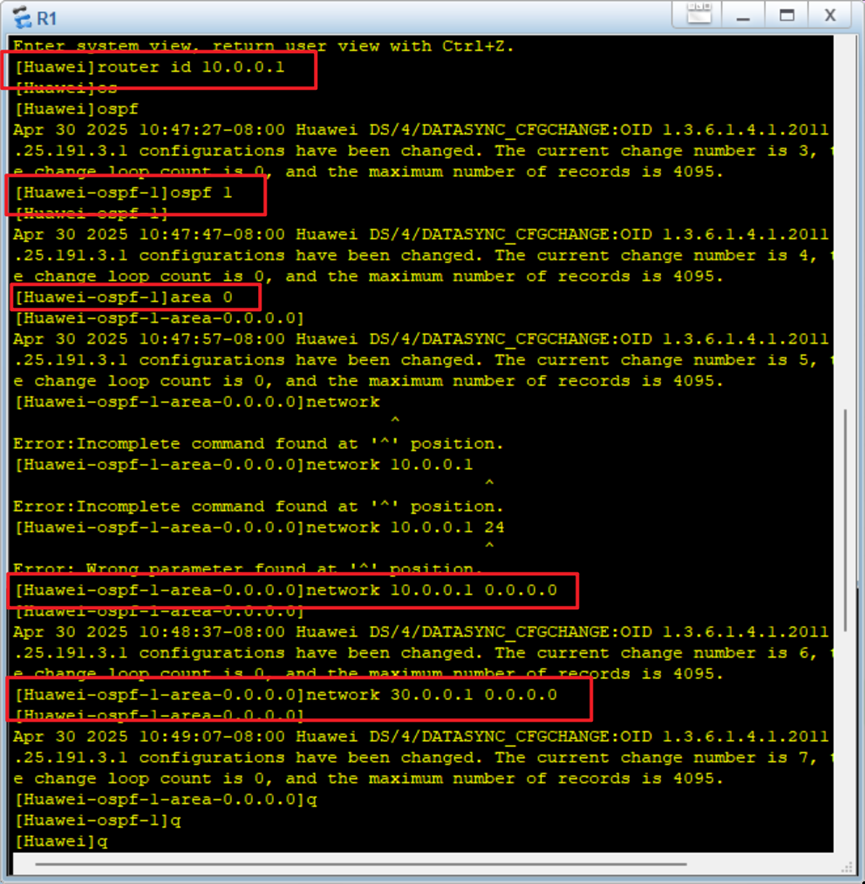

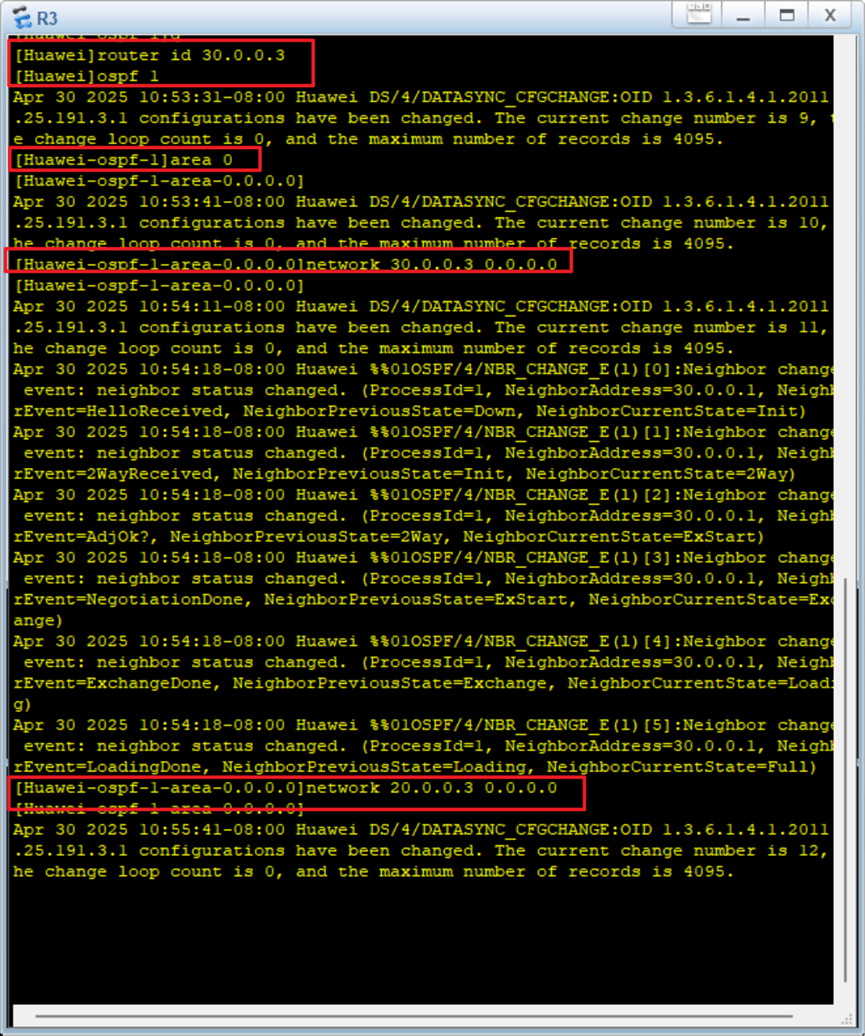

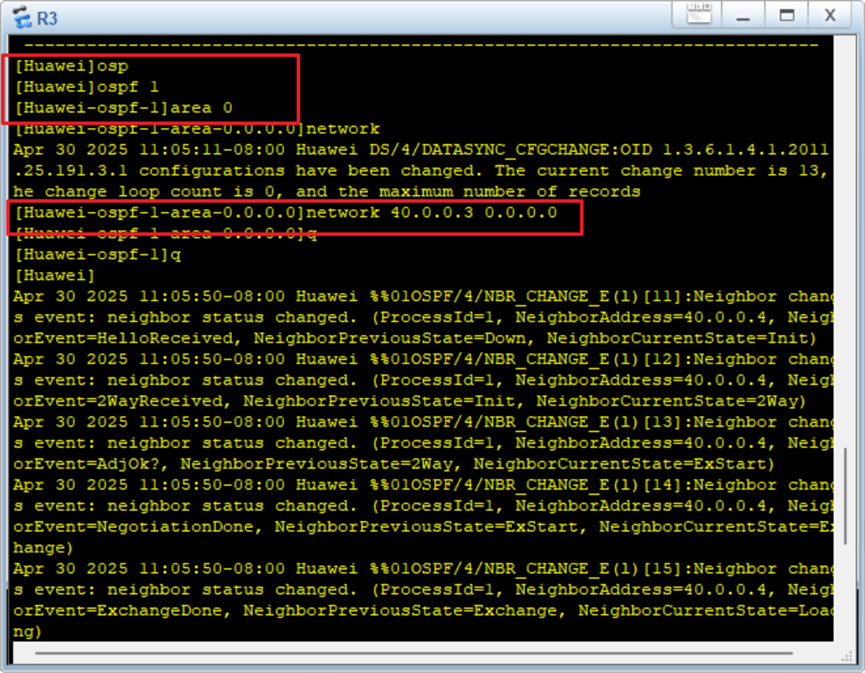

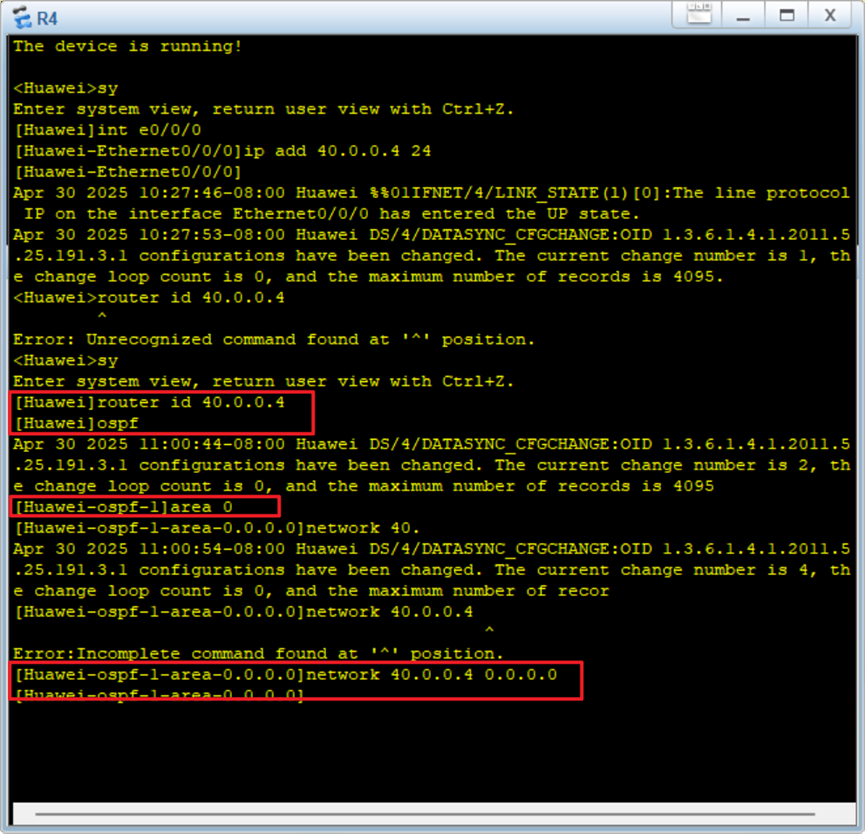

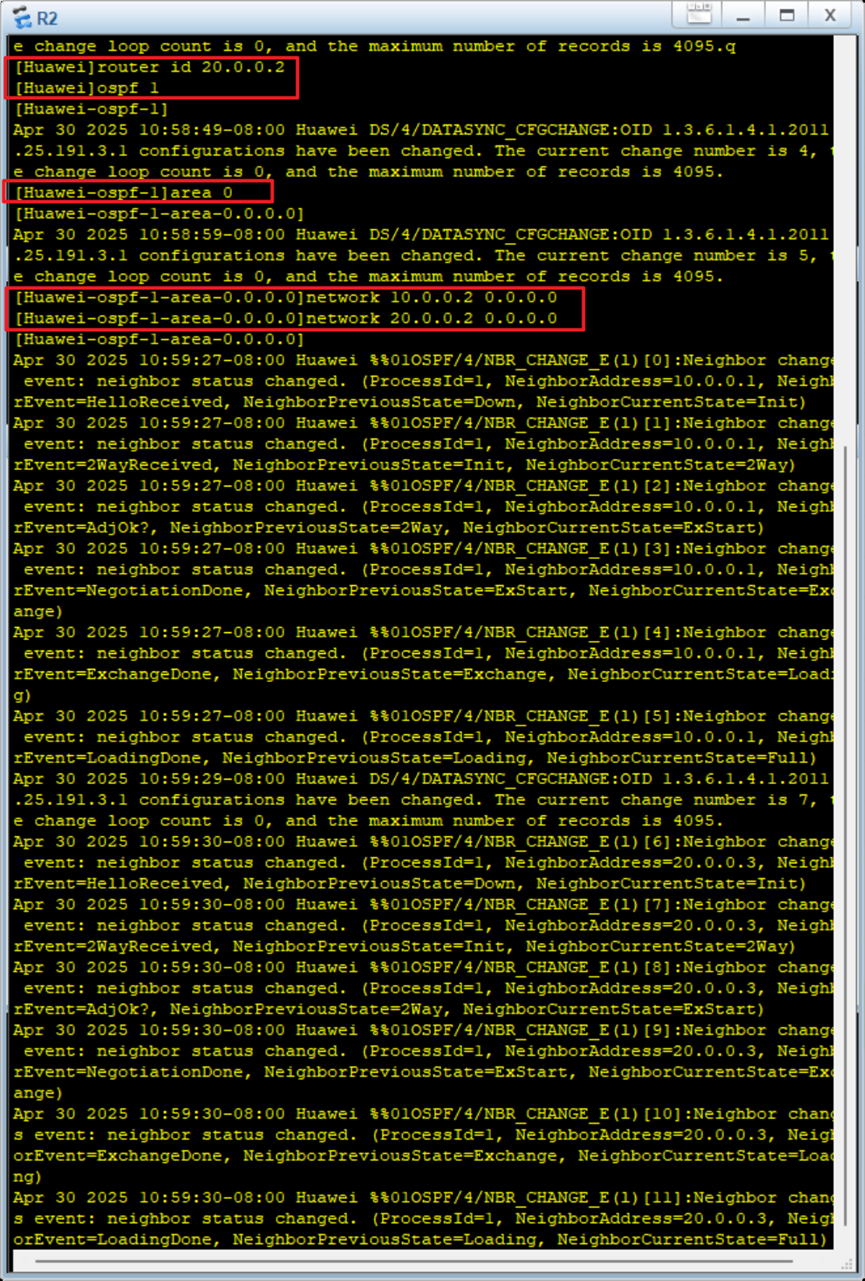

对四个路由器分别做如下配置：

#设置路由器唯一标识符
[R1]router id

#创建OSPF进程
[R1]ospf 1

#创建OSPF区域并进入OSPF区域视图。
[R1-ospf-1]area 0

#路由发布，声明所有接口ip
[R1-ospf-1-area-0.0.0.0]network ……
[R1-ospf-1-area-0.0.0.0]network ……

其中 network 命令的用法有三种：

（此处以本路由在10网段的IP为例）

network 10.0.0.1 0.0.0.0（匹配范围仅 10.0.0.1 用于精确匹配单个接口）
network 10.0.0.0 0.0.0.255（匹配范围10.0.0.0/24的所有IP 用于匹配整个子网）

network 0.0.0.0 255.255.255.255（匹配范围为所有接口用于全范围启用，不推荐使用）

network的两个参数用法如下：

（以上述第一种用法为例）

10.0.0.1

含义：这是路由器接口的实际IP地址（或网络地址），OSPF会在此接口上启用并发送/接收OSPF协议报文。

作用：明确指定具体哪个接口参与OSPF进程。

例如：如果路由器的某个接口IP是 10.0.0.1，这条命令会让该接口运行OSPF。

0.0.0.0

含义：这是通配符掩码（Wildcard Mask），0.0.0.0 表示精确匹配，即只匹配 10.0.0.1 这一个IP地址，不包含任何其他地址。

通配符掩码规则：0 表示严格匹配，255 表示忽略对应位。

0.0.0.0 = 匹配唯一IP，相当于子网掩码 255.255.255.255。
