0、概要介绍

1. 开放式最短路径优先（Open Shortest Path First，OSPF）是广泛使用的一种动态路由协议，它属于链路状态路由协议，具有路由变化收敛速度快、无路由环路、支持变长子网掩码（VLSM）和汇总、层次区域划分等优点。在网络中使用OSPF协议后，大部分路由将由OSPF协议自行计算和生成，无须网络管理员人工配置，当网络拓扑发生变化时，协议可以自动计算、更正路由，极大地方便了网络管理。
2. OSPF协议是一种链路状态协议。每个路由器负责发现、维护与邻居的关系，并将已知的邻居列表和链路费用LSU(Link State Update)报文描述，通过可靠的泛洪与自治系统AS(Autonomous System)内的其他路由器周期性交互，学习到整个自治系统的网络拓扑结构;并通过自治系统边界的路由器注入其他AS的路由信息，从而得到整个Internet的路由信息。每隔一个特定时间或当链路状态发生变化时，重新生成LSA，路由器通过泛洪机制将新LSA通告出去，以便实现路由的实时更新。

1、前置环境

1.1、宿主机

笔记本电脑，配置如下：Windows10企业版，32GB内存

1.2、eNSP模拟器

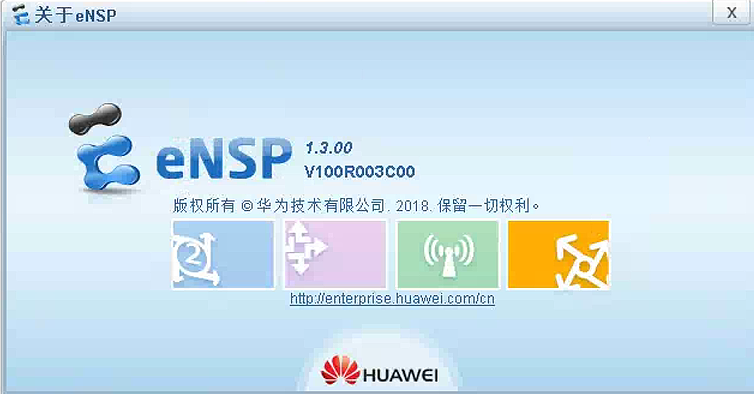

eNSP1.3.00

2、基本环境搭建

2.1、终端构成和连接

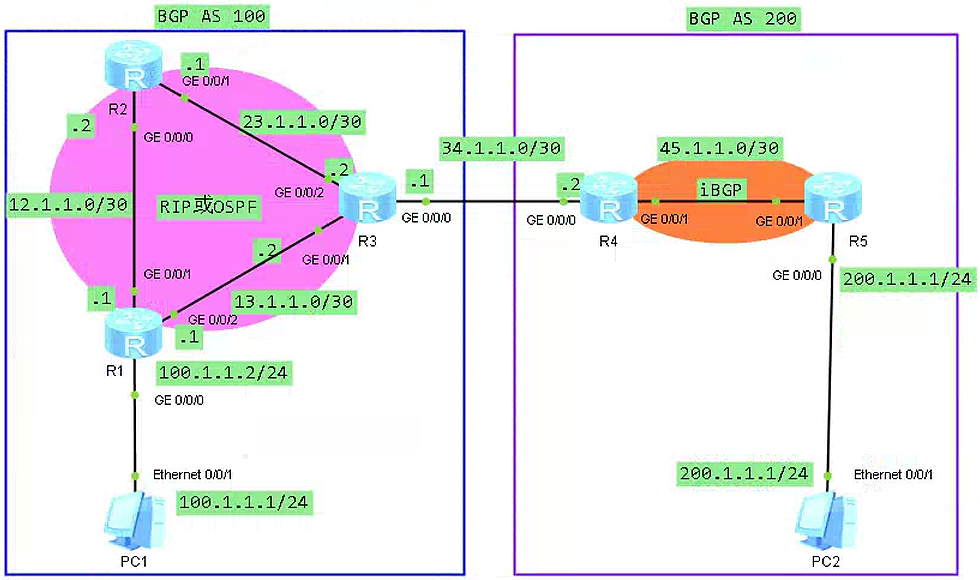

0、总体拓扑如下：

1、左边的BGP AS，1台PC，3台路由器（AR2220）。
2、右边的BGP AS，1台PC，2台路由器（AR2220）。
3、所有路由器之间的网络都用两个路由器的编号进行设置，这样方便记忆和查找，例如R1和R2之间的网络为12.1.1.0/30。
4、启动设备。

2.2、终端的基本配置

1、PC1配置静态IP和网关如下：
IP：100.1.1.1
掩码：255.255.255.0
网关：100.1.1.254

2、PC2配置静态IP和网关如下：
IP：200.1.1.1
掩码：255.255.255.0
网关：200.1.1.254

3、 配置R1，即PC1的网关路由器

<Huawei>system-view
[Huawei]sysname R1
[R1]undo info-center enable
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip add 100.1.1.2 24
[R1]int g0/0/1
[R1-GigabitEthernet0/0/1]ip add 12.1.1.1 30
[R1-GigabitEthernet0/0/1]int g0/0/2
[R1-GigabitEthernet0/0/2]ip add 13.1.1.1 30

4、 配置R2

<Huawei>sys
<Huawei>system-view
[Huawei]undo info-center enable
[Huawei]sysname R2
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip add 12.1.1.2 30
[R2-GigabitEthernet0/0/0]int g0/0/1
[R2-GigabitEthernet0/0/1]ip add 23.1.1.1 30

5、配置R3

<Huawei>system-view
[Huawei]undo info-center enable
[Huawei]sysname R3
[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]ip add 34.1.1.1 30
[R3-GigabitEthernet0/0/0]int g0/0/1
[R3-GigabitEthernet0/0/1]ip add 13.1.1.2 30
[R3-GigabitEthernet0/0/1]int g0/0/2
[R3-GigabitEthernet0/0/2]ip add 23.1.1.2 30

6、配置R4

<Huawei>system-view
[Huawei]undo info-center enable
[Huawei]sysname R4
[R4]int g0/0/0
[R4-GigabitEthernet0/0/0]ip add 34.1.1.2 30
[R4-GigabitEthernet0/0/0]int g0/0/1
[R4-GigabitEthernet0/0/1]ip add 45.1.1.1 30

7、配置R5

<Huawei>system-view
[Huawei]undo info-center enable
[Huawei]sysname R5
[R5]int g0/0/0
[R5-GigabitEthernet0/0/0]ip add 200.1.1.1 24
[R5-GigabitEthernet0/0/0]int g0/0/1
[R5-GigabitEthernet0/0/1]ip add 45.1.1.2 30

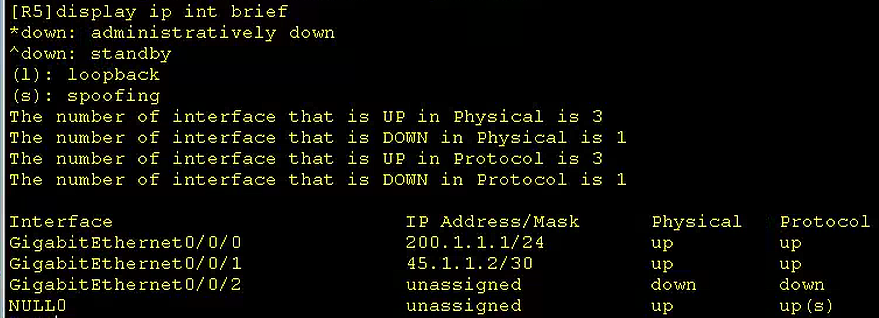

8、配置完成后，可以通过display ip int brief查看接口配置情况：

3、OSPF路由的配置

3.1、OSPF路由的配置

3.1.1、在R1上配置OSPF

1. 开启ospf，后面跟的1代表ospf进程号：

[R1]ospf 1

2. 宣告主区域，区域号为0：

[R1-ospf-1]area 0

3、宣告100网段，注意采用的是反掩码：

[R1-ospf-1-area-0.0.0.0]network 100.1.1.0 0.0.0.255

4、宣告12和13网段，注意/30时，反掩码即为3：

[R1-ospf-1-area-0.0.0.0]network 12.1.1.0 0.0.0.3
[R1-ospf-1-area-0.0.0.0]network 13.1.1.0 0.0.0.3
[R1-ospf-1-area-0.0.0.0]quit
[R1-ospf-1]quit

3.1.2、在R2和R3上配置OSPF

1. R2

[R2]ospf 1
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]network 12.1.1.0 0.0.0.3
[R2-ospf-1-area-0.0.0.0]network 23.1.1.0 0.0.0.3
[R2-ospf-1-area-0.0.0.0]quit
[R2-ospf-1]quit

2. R3

[R3]ospf 1
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]network 13.1.1.0 0.0.0.3
[R3-ospf-1-area-0.0.0.0]network 23.1.1.0 0.0.0.3
[R3-ospf-1-area-0.0.0.0]quit
[R3-ospf-1]quit

3.1.3、查看和监控OSPF

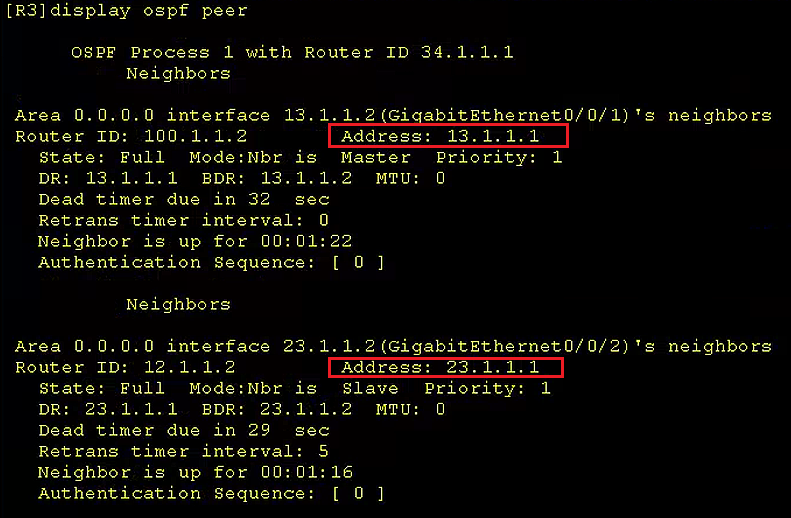

1. 在R3上通过display ospf peer命令，查看OSPF的邻居关系的建立，发觉建立了和13.1.1.1和23.1.1.1的邻居关系：

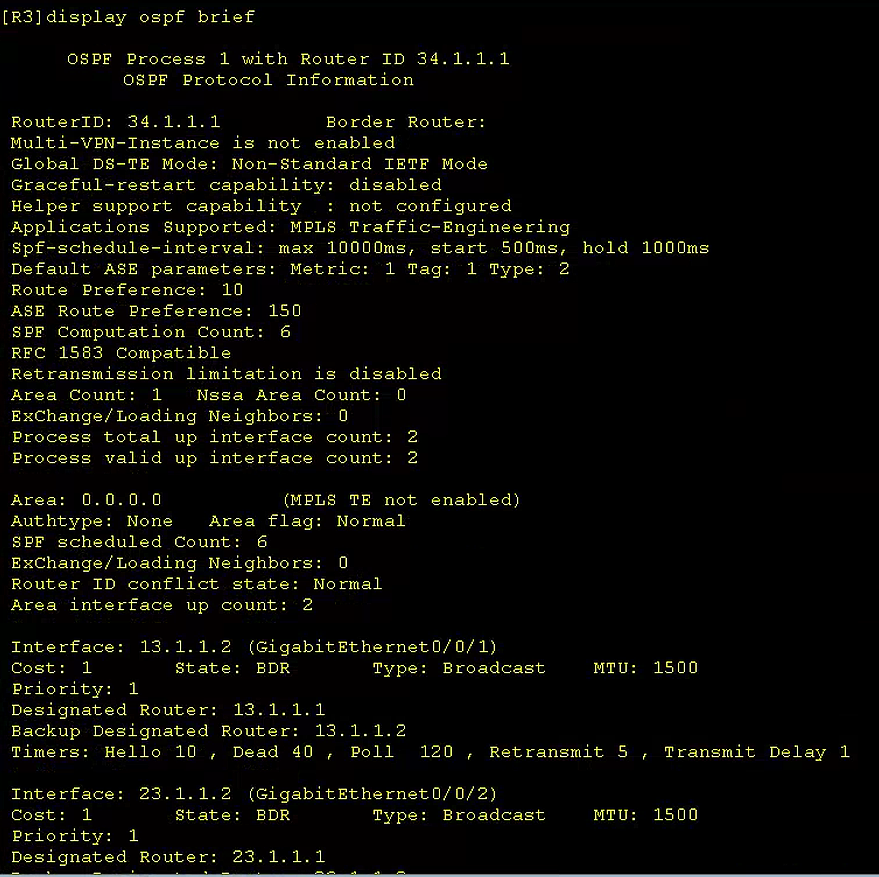

2. 也可以通过display ospf brief命令，查看OSPF整体情况，包括了邻居关系的建立：

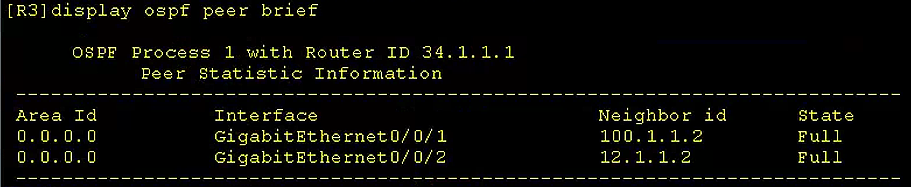

3. 还可以通过display ospf peer brief命令，查看OSPF的邻居关系的建立（简版）：


4. 当State为Full状态时，说明这个OSPF邻居已完成收敛。

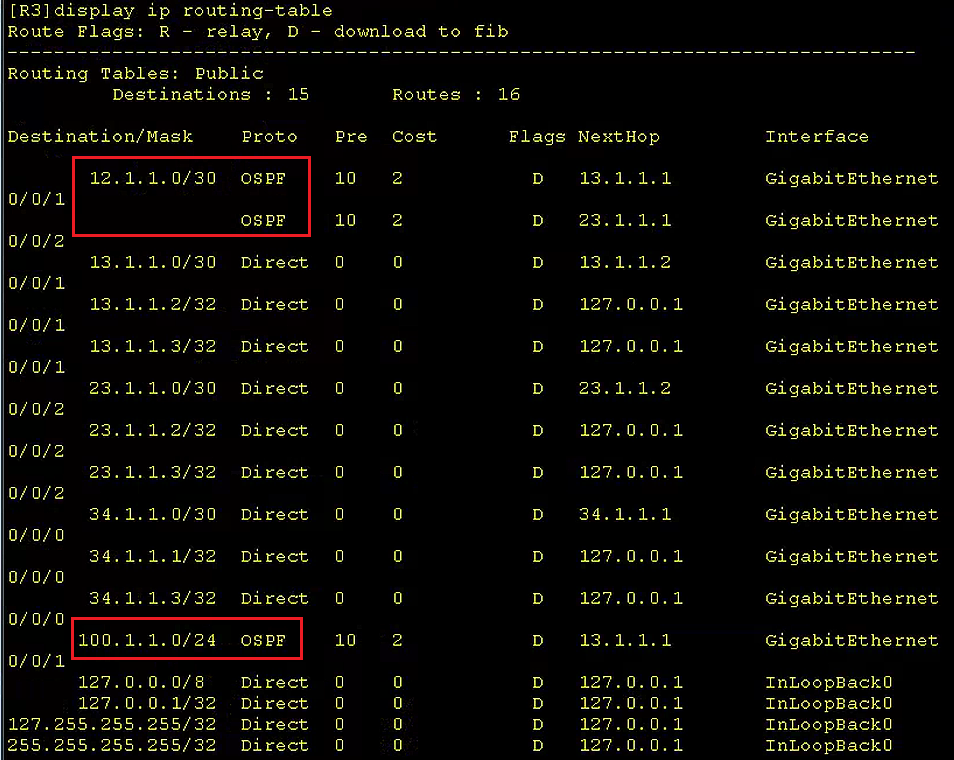

5. 可以看到通过OSPF学到了路由：
