LTspice仿真中设置电阻随时间变化的方法

背景:

笔者找了很多资料都没有看到如何设置电阻、电容等参数随时间变化。但在实际模拟中,总会遇到需要模拟这些量的变化。故撰写此文,供大家参考。

除了模拟随时间变化外,同样的思路也可以模拟随其他变量变化

效果展示

设置电阻随时间变化 R = -time**2 + 20*time +10
效果如图,符合预期

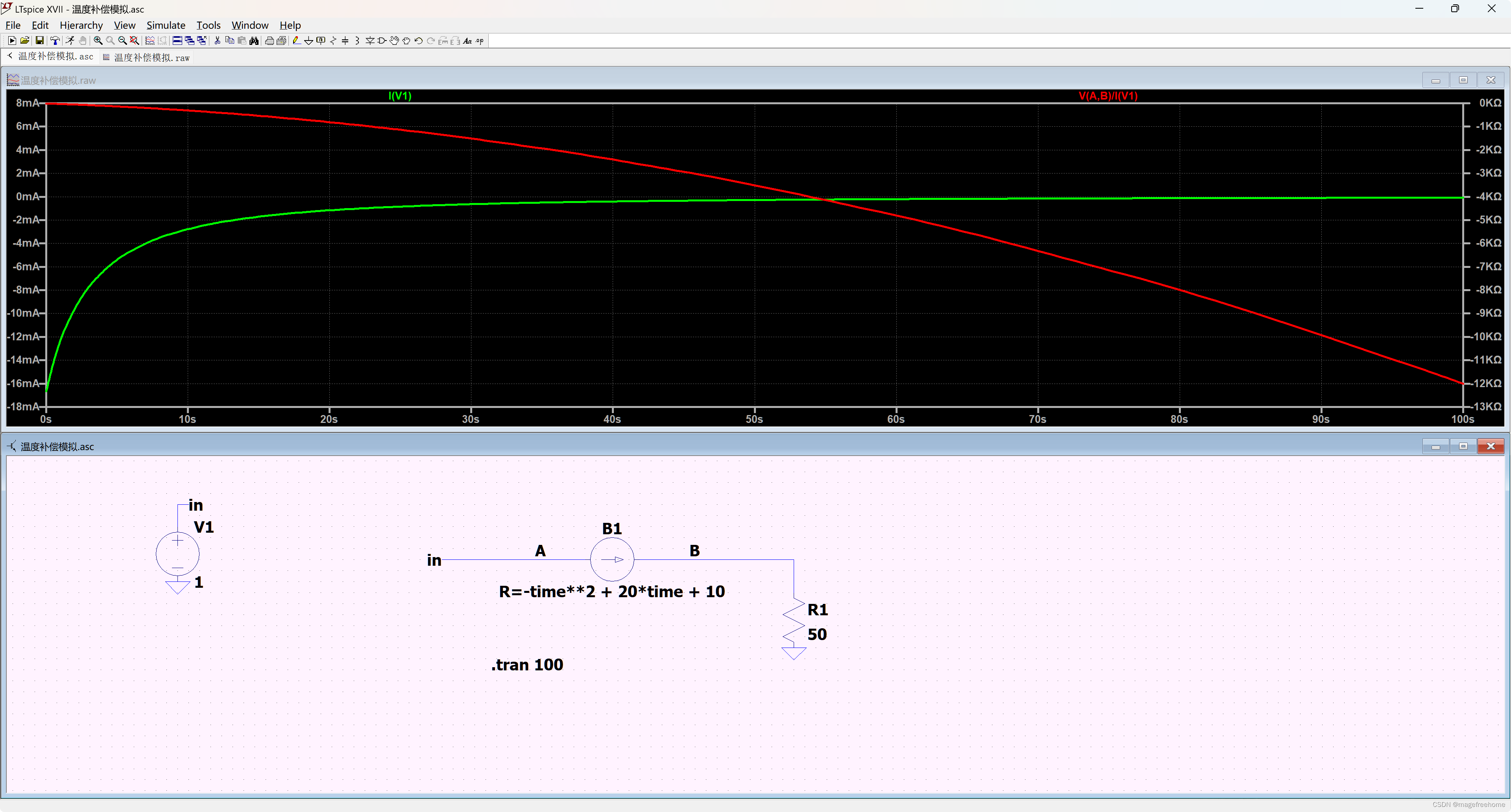

效果如图,请看红色曲线,电阻值变化符合预期

如何实现

使用受控电流源,F2→bi,然后修改其参数即可实现。

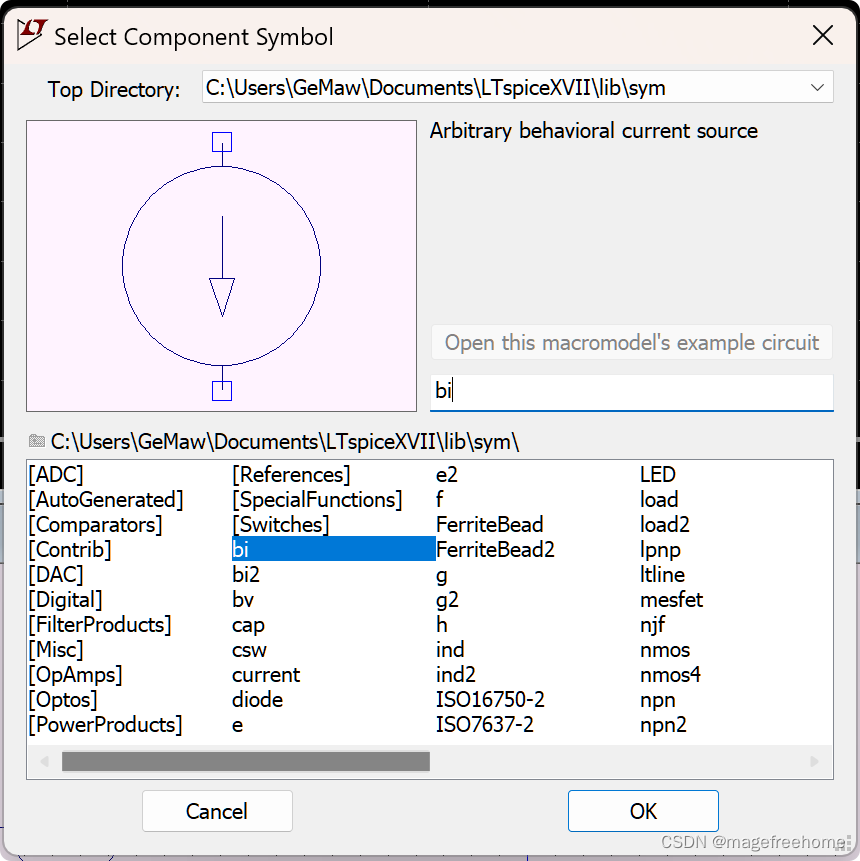

F2选择元件

在这里插入图片描述

右键该元件,设置其参数

编辑其参数:
在这里插入图片描述
默认是I = function() 也就是说默认是受函数控制的电流。将I改成R即可描述电阻,同理改成别的参数可以描述别的物理量。

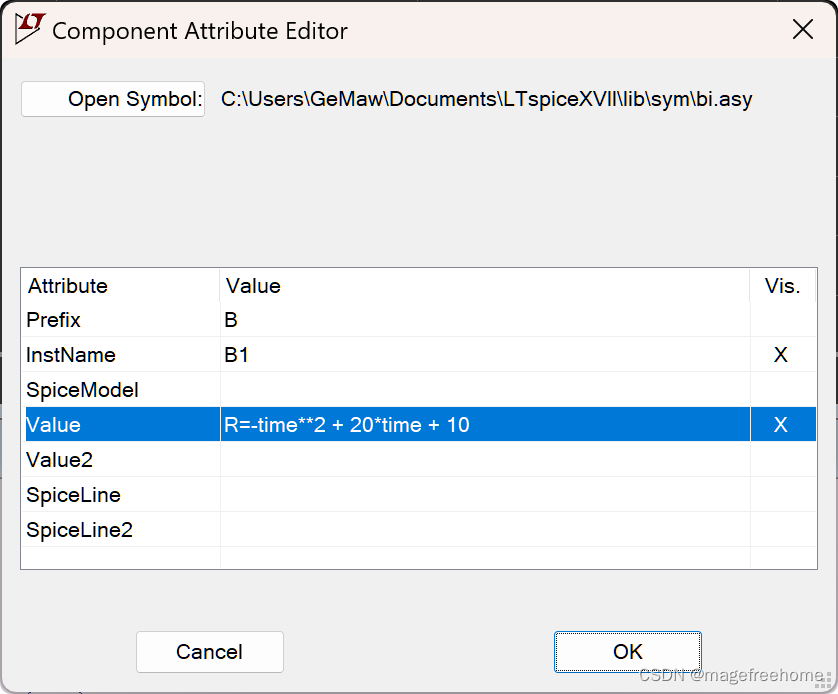

修改参数为关系的物理量

在这里插入图片描述

### 如何在 LTspice 中修改电阻阻值 #### 使用图形界面修改电阻阻值 当需要更改单个电阻的阻值时,可以直接通过图形界面完成这一操作。选中要修改的电阻元件,在属性编辑框内直接输入新的数值即可[^1]。 对于更复杂的场景下,比如希望电阻值按照一定规律随时间或其他变量变化,则需采用其他方式定义电阻特性。 #### 利用表达式定义动态变化电阻值 为了实现电阻值随着时间或者其他信号而发生变化的效果,可以在创建电阻的时候利用`R={expression}`的形式来指定电阻的具体取值逻辑。这里的 expression 可以是一个关于时间 t 的函数或者是依赖于节点电压/电流等状态量的复杂公式。例如: ```plaintext .model Rtime DepRes (r=1k*(1+t*0.1)) ``` 此模型表示了一个初始为 1 kΩ 并且每秒增加 10% 的线性增长型电阻[^3]。 另外一种常见做法是在原理图上放置一个独立源(如 V 或 I),并通过 SPICE 指令将其作为控制因素影响到目标电阻的行为。这通常涉及到使用 B 表达式的组件,它允许用户编写任意形式的数学关系描述电气行为。 #### 应用于具体实例中的调整方法 如果目的是像引用材料所提到的一样构建特定功能电路并调节其中某些关键部件(如电阻)从而达到预期性能指标的话,那么除了上述基本技巧外还需要结合具体的电路设计思路来进行综合考量。例如,在构建二极管稳压器电路并将输出调整至5V的过程中,可能不仅限于简单地改变几个固定电阻的比例,而是要考虑整个反馈回路的设计以及各个组成部分之间的相互作用效果[^2]。
