【LTspice】【使用.step命令对LTspice电路进行对比分析】

修改 LTspice 中的元件或模型的参数有两种办法：

A. 手动修改某个参数值，然后重新模拟仿真；
B. 运用 .step 命令，有序修改某些参数的值，然后逐次模拟仿真，便于对比分析。

参考 LTspice IV：Stepping Parameters ，学习下 .step 命令修改元件的参数。
设计一个简单的 snubber 电路如下：

参数如下：

电源： PULSE信号，Von=3.3V，Tdelay=2n，Trise=Tfall=1n，Ton=30n
电感： 2nH
电容： 0.5nF
电阻： 这里我们以修改电阻的 value 为例，介绍如何使用 LTspice 进行多组值扫描分析。

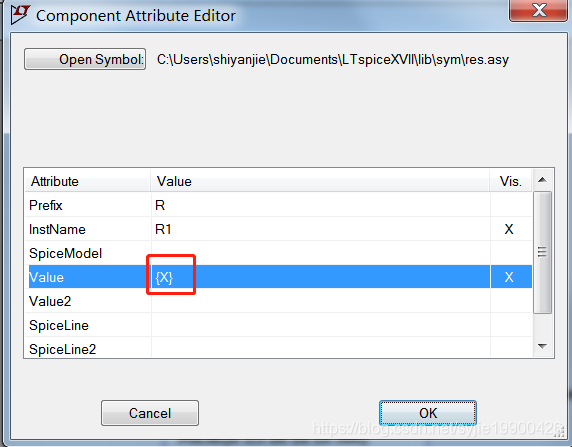

首先，CTRL+右键 选中电阻，修改其 value 变量值为 {X}：

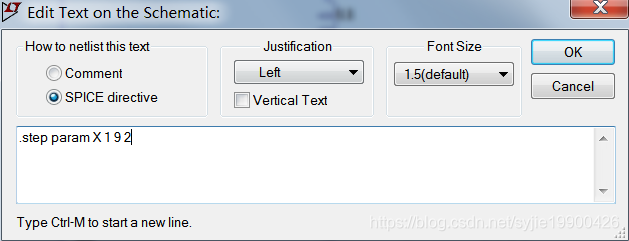

在 SPICE Directive 中输入 .step 命令：

X：代表了电阻的 value；
1：value 从 1R 开始；
9：value step up 到 9R 结束；
2：步长为 2R；

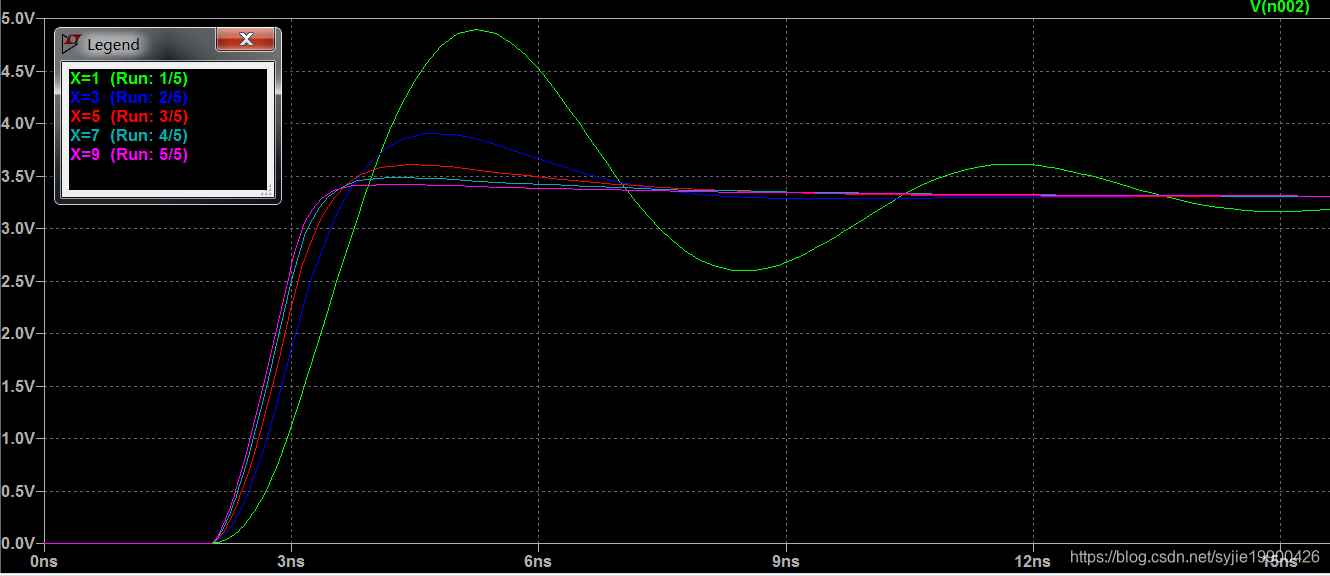

执行仿真，仿真时间设置为 30ns。测量电感和电容之间的电压波形，仿真结果如下：

波形显示区域：右键-View-Step Legend，可以调出左上角的小框。更直观的对比仿真的结果。

也就是说，在 snubber 电路中，增大 R 的值，可以优化电压的振铃情况。
