论文阅读 || 语义分割系列 —— deeplabv2 详解

论文地址：https://arxiv.org/pdf/1606.00915.pdf

1 deeplabv2的概述

主要贡献

• 1 强调使用空洞卷积。作为密集预测任务的强大工具，空洞卷积能够明确的控制 DCNN 内计算特征响应的分辨率。 既可以有效的扩大感受野，在不增加参数量和计算量的同时获取更多的上下文
• 2 提出了 空洞空间卷积池化金字塔（atrous spatial pyramid pooling ( ASPP)），以多尺度的信息得到更强健的分割结果。ASPP并行的采用了多个采样率的空洞卷积层来预测，用多个比例捕获对象以及图像上下文
• 3 通过组合 DCNN 和 概率图模型 DenseCRF，改进分割边界结果。在 DCNN 中最大池化和下采样组合存在平移不变性，通过最终的DCNN层相应与全连接的CRF结合，来克服这个问题
   

相对于 deeplabv1 的改进

• 1 基础网络：用 RestNet 网络替代了 VGG网络
• 2 ASPP：解决了多尺度上存在对象的问题
• 3 DenseCRF：公式的更新
   

主要优点

• 1 效果：在 PASCAL VOC2012、PASCAL-Context、PASCALPerson-Part、Cityscapes 上都获得当时的最优的性能
• 2 速度：现代 GPU 上，运行效率达到 8 FPS，DenseCRF 平均需要 0.5s（与v1一样）
• 3 简单：系统是由两个非常成熟的模块结合而来，DCNN、CRF（与v1一样）

2 模型搭建

---

2.1 网络结构

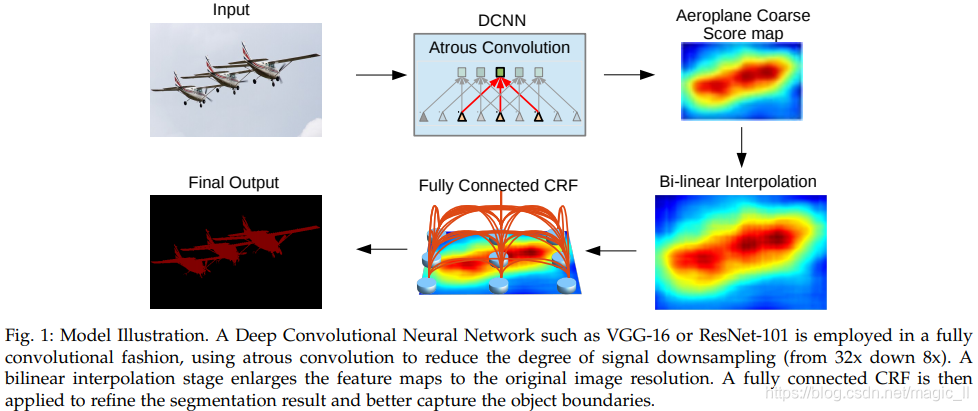

该论文提出的流程，整体上与 v1 相差不大。output_stride=8时，最后两个 maxpooling 的 stride=1。（与v1 相同）
在 DCNN 的选择、CRF上做了改进

 

---

2.2 用于稠密特征提、增大感受野的空洞卷积

自己在另一篇博客中有记录 空洞卷积
 

---

2.3 使用ASPP从多尺度进行图像表示

为了使用分割不同大小，所以在多尺度上进行分割。有两种方案

• 1 标准的多尺度处理：
  将输入为缩放成不同尺寸，分别输入到 DCNN中，融合得到多个预测结果。这样可以显著提升预测结果，但也会耗费大量的计算力和空间
• 2 固定的特征图上，使用不同 rate的空洞卷积并行提取特征。受 SPPNet 中的模块结构的启发

  将ASPP添加到网络结构中

   

---

2.4 引入 Fully-Conected CRF

下图第二列是 DCNN 的输出结果，边界信息平滑粗糙。原因：最大池化和下采样组合，使得 DCNN 网络的平移不变性

v2的CRF，是基于 v1的CRF改进的。能量函数为：$$E(x)=\sum _i{\theta }_i(x_i)+\sum _{ij}{\theta }_{ij}(x_i,x_j)$$，其中的二元势函数的表达式进行了更新$${\theta }_{ij}(x_i,x_j)=\mu (x_i,x_j)\left[w_1\ast exp(-\frac{||p_i-p_j|{|}^2}{2{\sigma }_{\alpha }^2}-\frac{||I_i-I_j|{|}^2}{2{\sigma }_{\beta }^2})+w_2\ast exp(-\frac{||p_i-p_j|{|}^2}{2{\sigma }_{\gamma }^2})\right]$$

3 实验

---

在4个数据集上评估了模型：PASCAL VOC 2012、PASCAL-Context、PASCAL_Person-Part、Cityscapes。

3.1 PASCAL VOC 2012

• 数据集 PASCAL VOC 2012 分割数据，包含20类前景物体和1个背景类。原始的数据集为像素级别的标记图片，包括：训练集 1464、验证集 1449、测试集 1456、额外注释扩展集 10580。
• 性能的测试：用21个类别的平均单位中的IOU来平衡。
   

3.1.1 DeepLabV1的实验

先回顾下 deeplabv1 的实验结果

选项	配置
数据集	PASCAl VOC 2012 segmentation 分割图像数量 训练集1464、验证集1449、测试集1456、扩展训练集 10582
DCNN	预训练的 VGG16
DCNN损失	交叉熵
优化器	SGD，batch=20
学习率	初始为 0.001，最后分类层是0.01，每2000次衰减0.1倍
权重	动量0.9，衰减系数0.0005

模型对预训练的 VGG16 模型做 fine-turn。训练时 DCNN 和 CRF 是分别训练的，训练CRF时 将DCNN的输出固定，作为CRF的一元势函数的输入。
DeepLabFOV （kernelsize=3x3，rate=12）取得了一个很好的平衡。可以看出：【小卷积+高采样率】可以保持感受野、减小参数、加快计算、分割效果好。
 

3.1.2 DeepLabV2的实验

基于 v1做的如下改进：(1) 训练时采用不同的学习策略；(2) ASPP; (3) 更深的网络和多尺度处理
 

学习率

• ploy学习策略： 学习率每个 iter 乘以 $(1-\frac{iter}{ma{x}_{iter}}{)}^{power}$
• step learning rate 学习策略： reduce the learning rate at a fixed step size
   

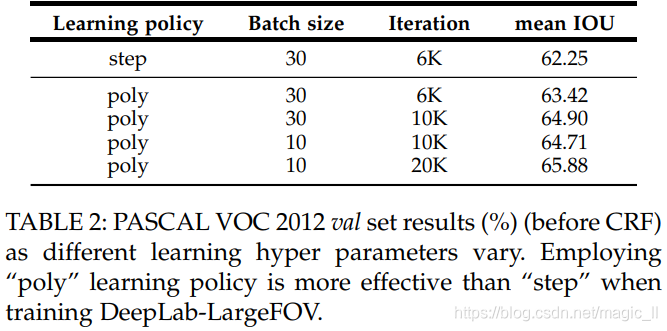

训练 DeepLab-LargeFOV 时，使用了 ploy策略要比step learning rate 更有效。
 

 
上表中5个训练方式的通过CNN的图片的总数量分别为：180k、180k、300k、100k、200k
 

• batch=30、iteration=6K，使用ploy策略比“step”策略，性能优1.17%
• batch=30、iteration=6K -->>10K，使用ploy策略，性能优1.48%
• （更多的iteration会增加整体的训练时间。所以在增加iteration时，减少batch，达到整体训练时间的不增加）
• batch=30 -->> 10、iteration=10K，使用ploy策略，性能基本不变（64.9% -->> 64.71%）
• batch=30 -->> 10、iteration=6K -->> 20K，使用ploy策略，性能提高2.46%。（两种方式总耗时相近）
   

ASPP实验

 

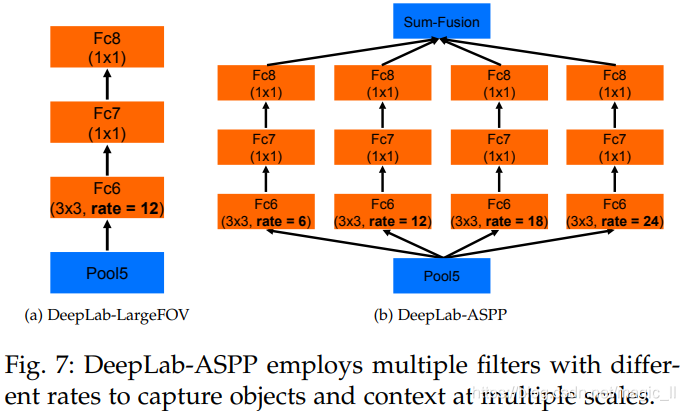

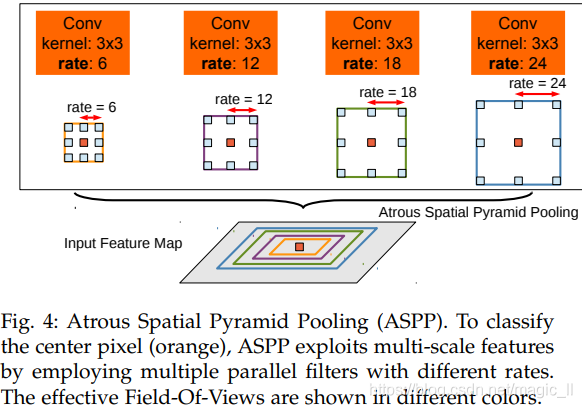

如图所示，VGG-16中ASPP使用了几个并行的 fc6-fc7-fc8 分支。不同的rate是为了抓取不同大小的物体。
 

 

上表测试的结果：

• (1) LargeFOV模型，单分支 rate=12；(2) ASPP-S 有4个分支 rate={2,4,8,12}；(3) ASPP-L有4个分支 rate={6,12,18,24}
• 增加了各自适合的 CRF，LargeFOV 和 ASPP-L 性能上都有提升；ASPP-S 性能基本不变（思考：CRF的必要性）

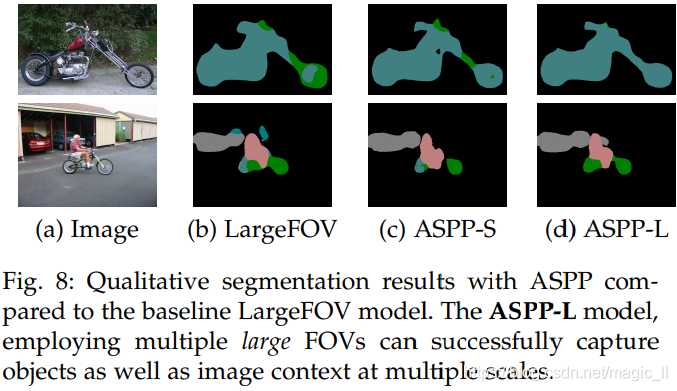

• 使用ASPP-L+CRF 模型效果最好。高采样率的ASPP更能捕获全局信息，分割效果更优
• 论文在测试集上评估了 ASPP-L+CRF 模型，性能为72.6%

   

不同深度网络和多尺度处理实验

DeepLabV2主要是在 ResNet 上做实验，对比了几个方法：

• 多尺度输入：以比例为 {0.5,0.75,1}的输入尺寸到DCNN，融合结果
• 预训练模型：在MS-COCO上预训练模型
• 数据增强：训练期间随机缩放到 (0.5 到 1.5) 输入尺寸
   

实验结果如下：

• 多尺度带来了2.55%的提升；多种技巧融合最终的到了 77.69% 的结果
   
   

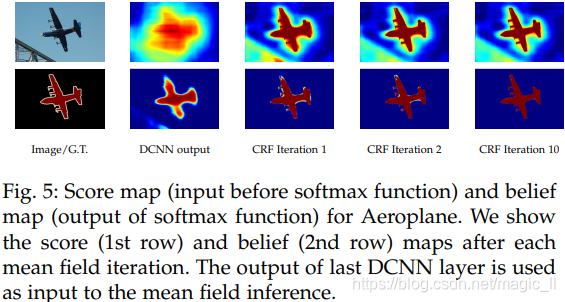

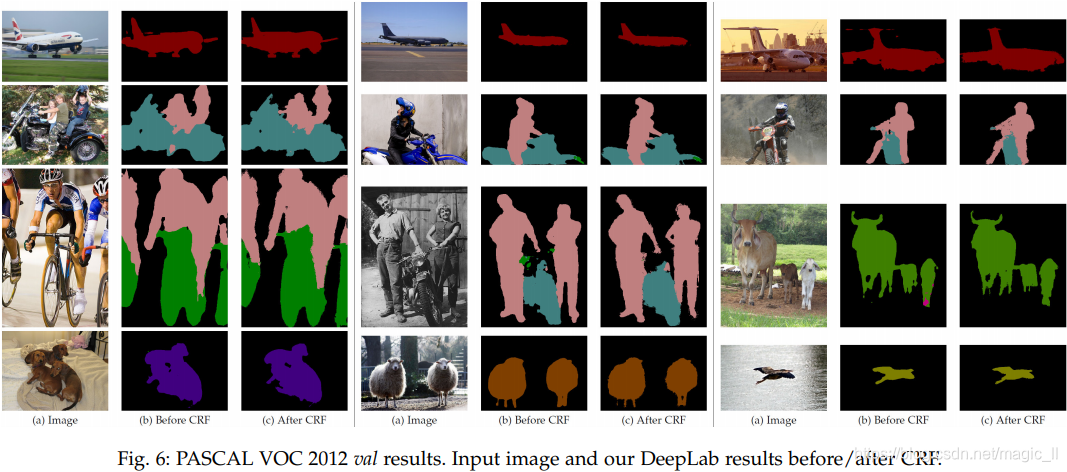

• CRF 细化了分割结果， 恢复一些错分的像素，同时也明确了一部分的分割边界。如下图 ：

   

Deeplabv2 与其他模型对比

在 PASCAL VOC 2012 的验证集上进行测试，结果如下：
 

---

3.2 PASCAL-Context

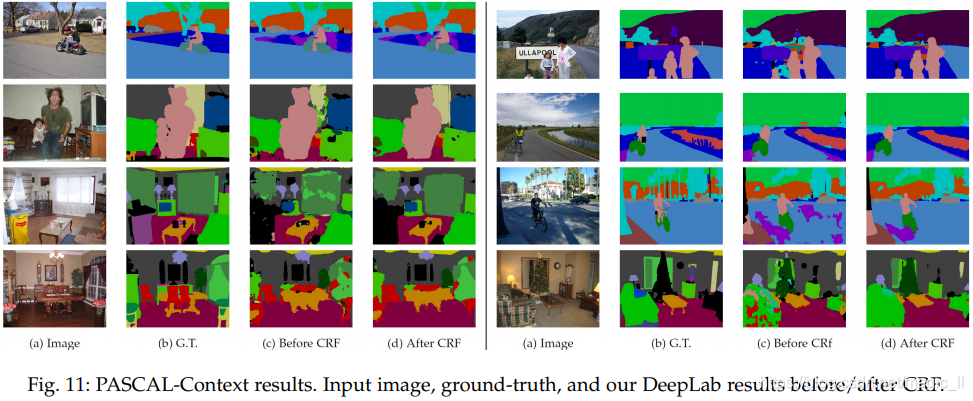

PASCAL-Context 数据集为整个场景提供了详细的语义标签，包括对象（如person）和东西（如 sky）。训练集和验证集包含了4998和5105张图像。

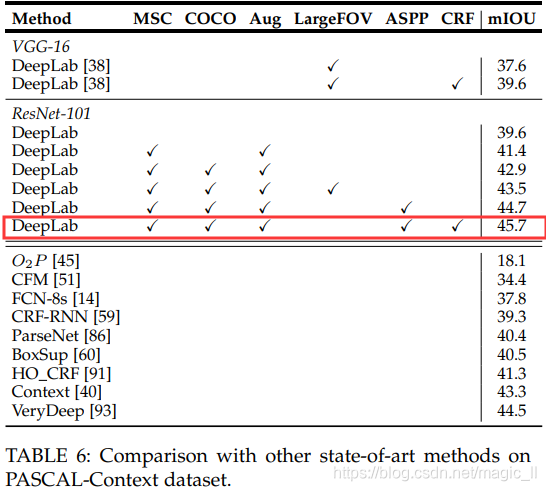

论文在PASCAL-Context 上基于 VGG16 和ResNet101 不同的变体模型，与其他先进的模型做对比：

 

---

3.3 PASCAL-Person-Part

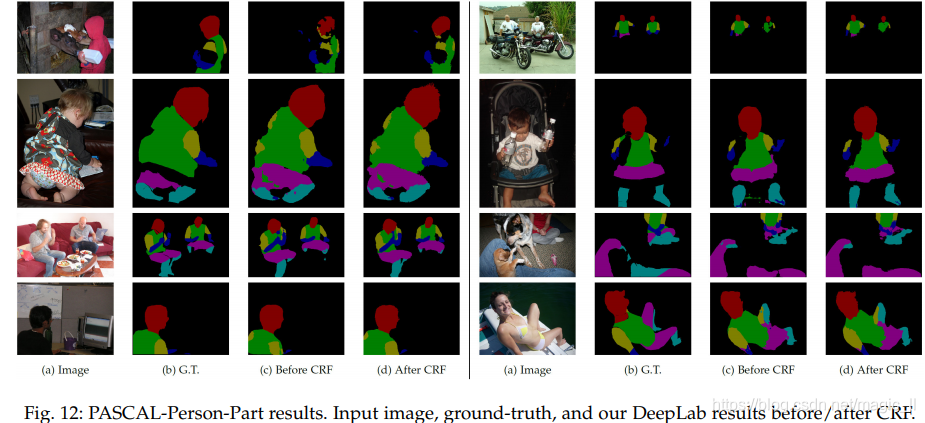

额外的PASCAL VOC 2010 annotation 论文[36]。我们主要关注数据集的person部分，它包含了更多的训练数据，并且在对象尺度和人体姿态上有很大的变化。具体来说，数据集包含每个人的详细部分注释，例如眼睛、鼻子。我们将注释合并为头部、躯干、上肢/下肢和上肢/下肢，得到6个人员部分类和一个背景类。我们只使用包含人员的图像进行培训(1716张图像)和验证(1817张图像)
 

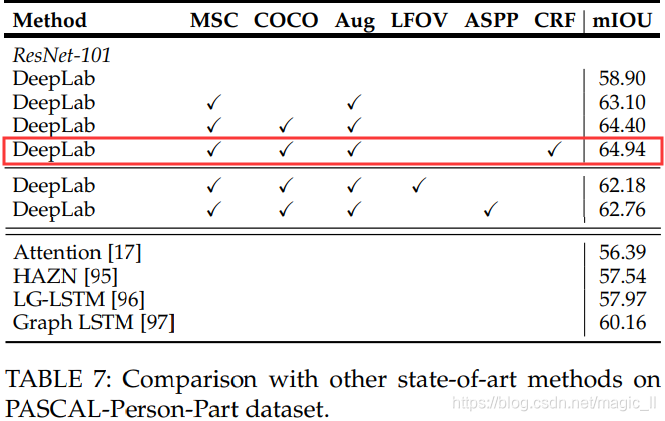

测试结果

 

---

3.4 Cityscapes

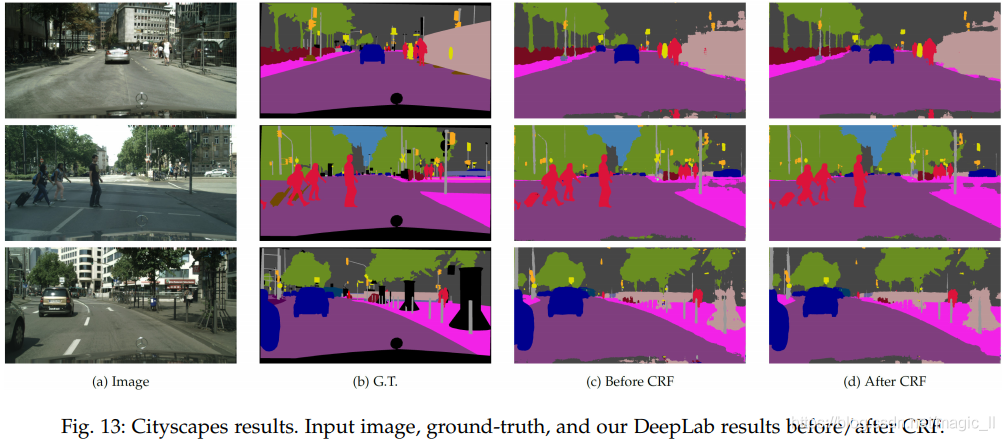

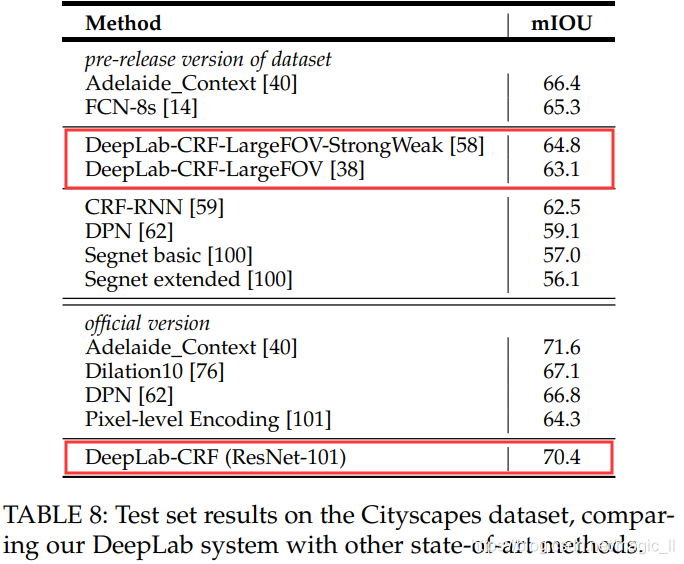

Cityscapes是大型数据集，它包含从50个不同城市收集的5000张街景图像的高质量像素级注释。使用19个语义标签(属于7个超类:地面、建筑、物体、自然、天空、人、车辆)进行评估(不考虑空标签进行评估)。训练集、验证集和测试集分别包含2975,500和1525张图像
 

 

---

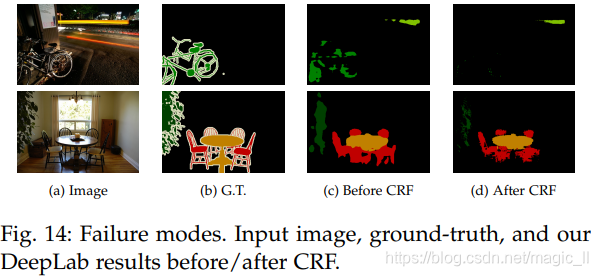

3.5 失败案例

4. Conclusion

DeepLabv2将空洞卷积应用到密集的特征提取，进一步的提出了空洞卷积金字塔池化结构、并将DCNN和CRF融合用于细化分割结果。实验表明，DeepLabv2在多个数据集上表现优异，有着不错的分割性能。
