维纶触摸屏--串口和以太网穿透设置

最新推荐文章于 2024-11-21 11:35:30 发布

mainsteam

最新推荐文章于 2024-11-21 11:35:30 发布

阅读量8.1k

点赞数 1

分类专栏：维纶触摸屏

本文链接：https://blog.csdn.net/mainsteam/article/details/118196345

版权

维纶触摸屏专栏收录该内容

5 篇文章

订阅专栏

观看地址详情点入

穿透功能-串口架构

。

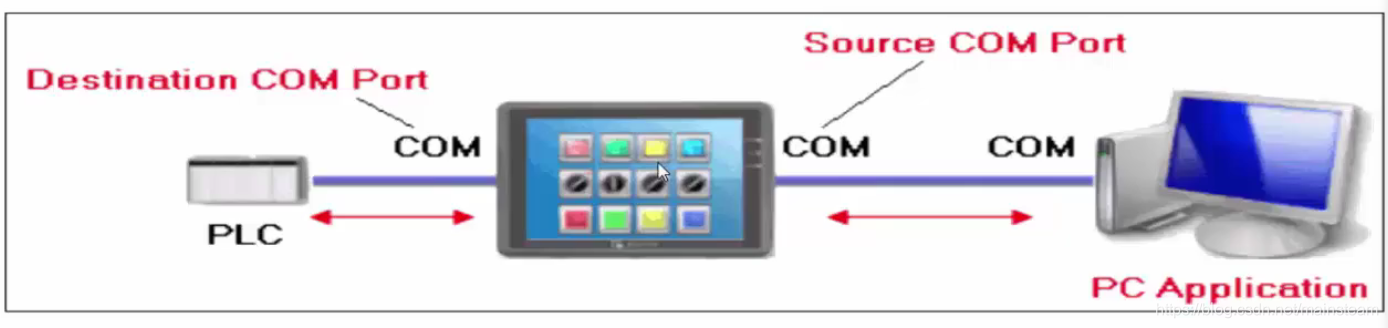

串口方式穿透时必须了解两个端口，分别是数据源端口和数据目标端口。
数据来源端口是指hmi与pc连接的端口，数据目标端口是指hmi与plc连接的端口，在使用穿透功能的时候，需要正确的设定端口的属性在这里插入图片描述

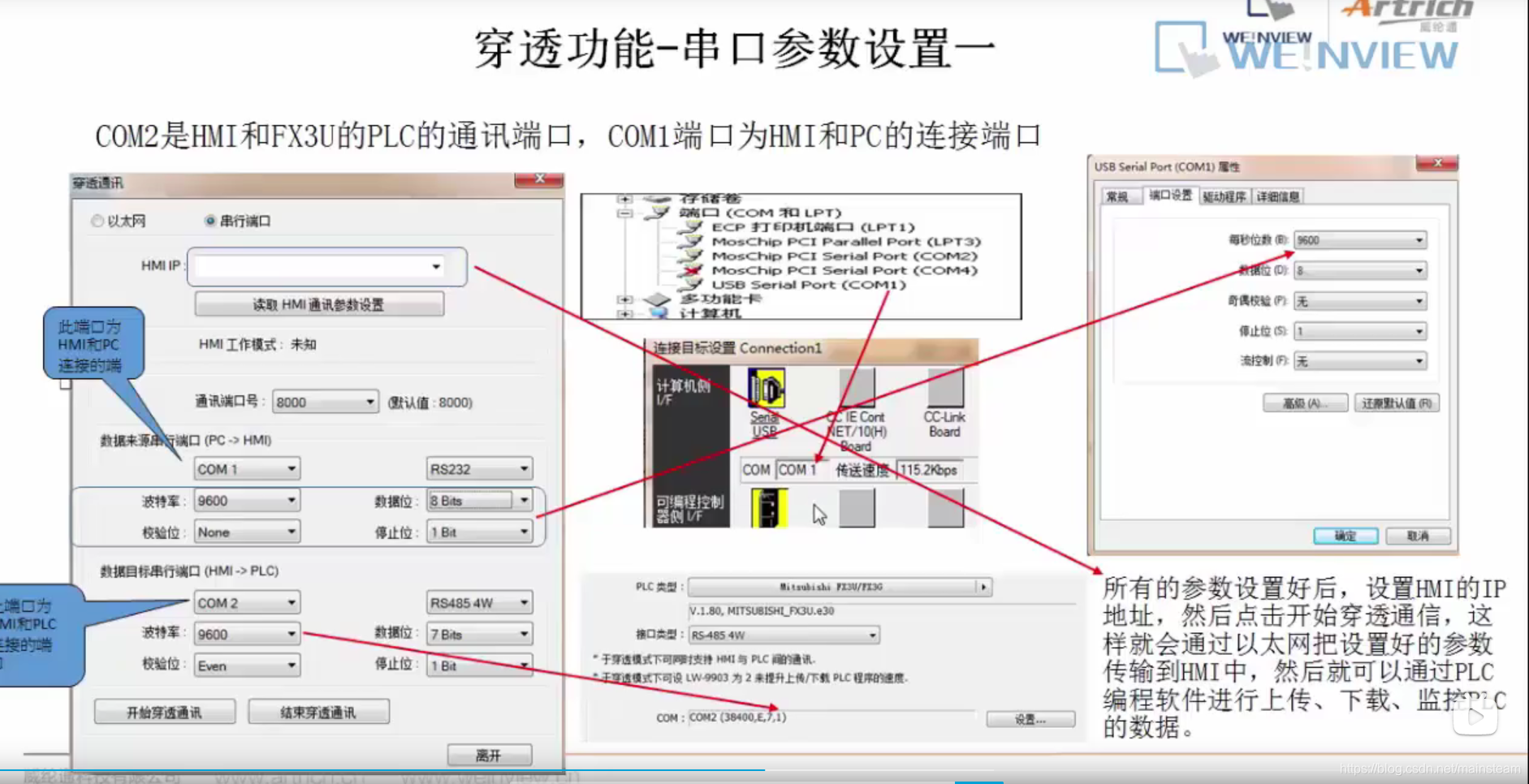

设置
在这里插入图片描述

对于没有以太网的hmi的办法
在这里插入图片描述

穿透功能-以太网的架构

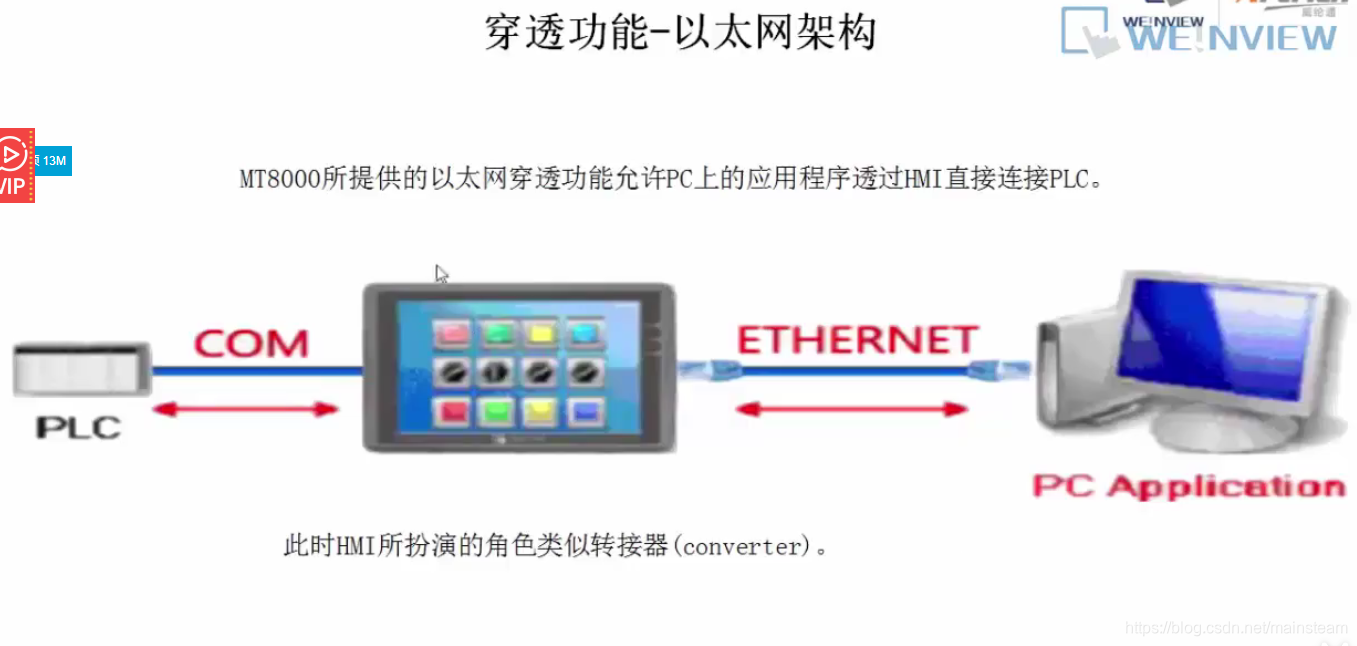

 mt8000所提供的以太网穿透功能允许pc上的应用程序透过hmi直接连接plc

在这里插入图片描述

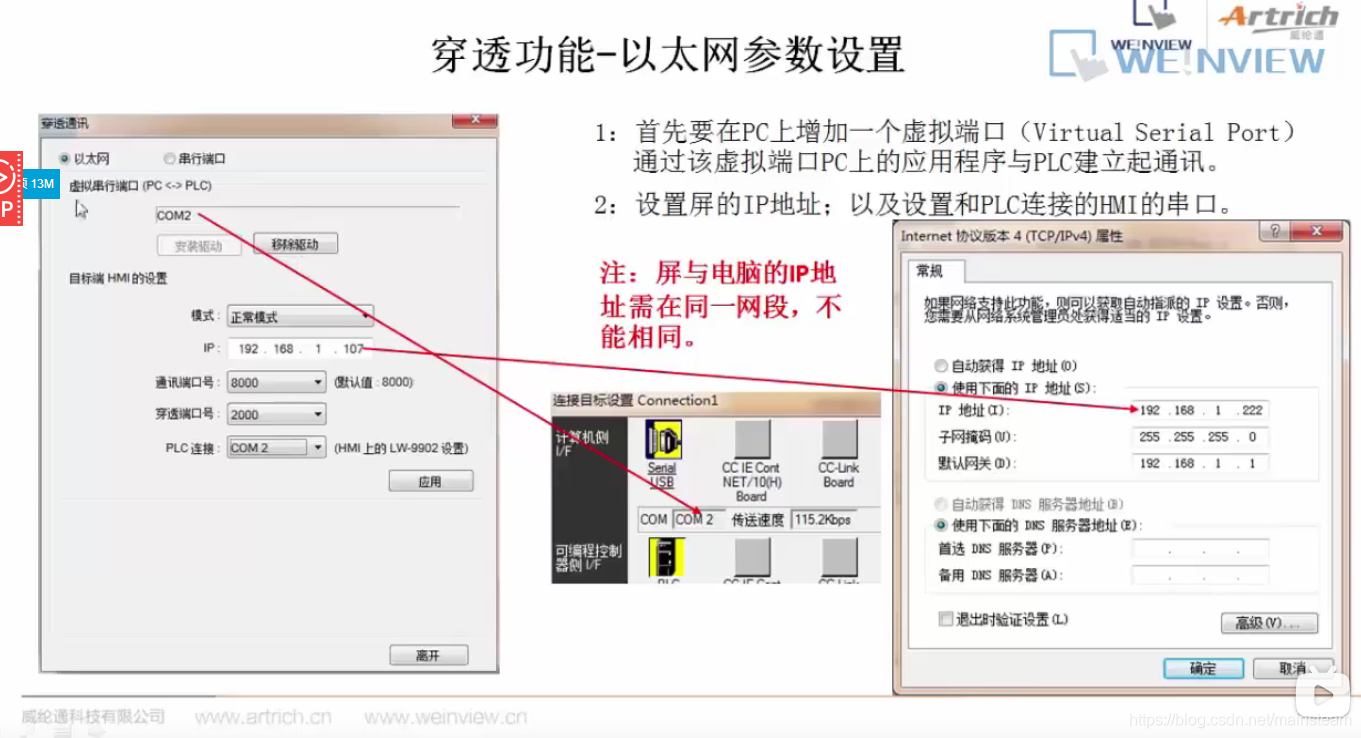

参数设置 在这里插入图片描述
