OpenHarmony驱动框架HDF中设备管理服务构建过程详解

前言

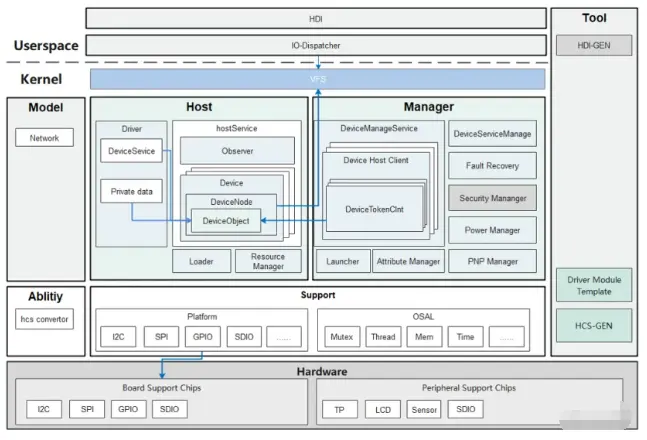

如下图，开源鸿蒙系统驱动框架HDF在内核中的实现，可以分为向用户层提供设备服务的管理模块（Manager），和实际管理硬件的Host模块。
Manager分为DeviceManageService和 DeviceServiceManage，前者负责提供服务的设备，包括设备驱动匹配、设备驱动装载、设备启动等；后者负责关联设备提供的服务，包括管理Host端提供的设备服务，和接收用户发起的设备服务订阅请求。

图1 开源鸿蒙系统驱动框架软件架构模块图

本文主要关注点在DeviceManageService，叙述其如何启动设备、创建设备服务节点、装载驱动，以及发布服务的过程。

文章内容简介

开源鸿蒙系统驱动框架HDF内核实现部分完全使用C语言实现，也引入了面向对象编程的思想，使用C语言实现了诸如类继承、虚函数、单例类等的概念，使得HDF内核部分包含了大量的对象类型，对象类型又通过的接口形式对外提供服务。

为了向读者展现开源鸿蒙系统驱动框架HDF内核实现蓝图，本文仅仅介绍介绍DevMgr过程中Manager域和Host域内的对象类型与其接口，先奠定读者对HDF内对象类型的基本认识；然后，在下一篇文章中介绍DevMgrService如何启动设备、装载驱动、发布设备服务的整个过程。

本文章节内容如下：

• 1. DevMgr域中的对象类型及接口
• 2. Host域中的对象类型及接口

1 DevMgr域中的对象类型及接口

1.1 DevmgrService

1.1.1 DevmgrService及接口

DevmgrService是设备管理的总入口，其Hosts域是一个双向链表，hcs设备配置中的所有Host设备被挂载在这个Hosts双向链表上。

DevmgrService内容及其接口定义如下：

struct IDevmgrService {
    struct HdfObject base;
    struct HdfDeviceObject object;
    // 将Host节点链接到DevMgr的hosts列表
    int (*AttachDeviceHost)(struct IDevmgrService *, uint16_t, struct IDevHostService *);
    // 将HDF设备节点以Token的形式连接到host的devices列表
    int (*AttachDevice)(struct IDevmgrService *, const struct HdfDeviceInfo *, struct IHdfDeviceToken *);
    // 启动DevmgrService服务
    int (*StartService)(struct IDevmgrService *);
    int (*PowerStateChange)(struct IDevmgrService *, enum HdfPowerState pEvent);
};

struct DevmgrService {
    struct IDevmgrService super;
    struct DListHead hosts;
    struct OsalMutex devMgrMutex;
};

由DevmgrService结构体的内容可知，DevmgrService只管理者host设备节点。 有下面章节可知，Host节点下的所有设备则由Host自己管理。

1.1.2 DevMgrService构建过程

下面DevMgrService构建过程，HDF内核实现部分中使用static局部变量实现了C++中单例类的概念，将DevMgrService作为一个单例类，所有的对象指向同一个实体。

 DevmgrServiceCreate()
    |  // C++，单例类概念
    |-> static struct DevmgrService devmgrServiceInstance;
    |-> DevmgrServiceConstruct(&devmgrServiceInstance)
        |-> devMgrSvcIf = (struct IDevmgrService *)inst;
        |
        |-> devMgrSvcIf->AttachDevice =  DevmgrServiceAttachDevice;
        |-> devMgrSvcIf->AttachDeviceHost = DevmgrServiceAttachDeviceHost;
        |-> devMgrSvcIf->StartService =  DevmgrServiceStartService;
        |-> devMgrSvcIf->PowerStateChange = DevmgrServicePowerStateChange;

1.1.3 IDevmgrService接口介绍

（1）StartService：DevmgrServiceStartService()

DevmgrServiceStartService()主要功能是挂载并启动hcs设备配置中的所有host设备节点DevmgrService的hosts链表；然后，启动host节点，间接地启动Host节点下的所有设备（装载设备驱动、发布设备服务等）。

DevmgrServiceStartService()
|-> DevmgrServiceStartDeviceHosts()
    |-> DriverInstallerGetInstance() //  installer
    | // (1) 为每一个Hcs配置中的Host设备创建一个DevHostClnt
    |-> HdfAttributeManagerGetHostList(&hostList);
    |-> HdfSListIteratorInit(&it, &hostList);
    |-> hostAttr = HdfSListIteratorNext(&it);
    |
    |-> hostClnt = DevHostServiceClntNewInstance(
    |                    hostAttr->hostId,
    |                    hostAttr->hostName);
    | // (2) 添加HostClnt到DevMgr的hosts链表
    |-> DListInsertTail(&hostClnt->node, &inst->hosts);
    |
    | // (3) 启动host设备对应的DevHostClnt。
    |-> hostClnt->hostPid = installer->StartDeviceHost()

（2）AttachDeviceHost：DevmgrServiceAttachDeviceHost()

DevmgrServiceAttachDeviceHost()遍历host节点先的所有设备信息，使用DriverLoader构建设备节点，装载驱动，发布服务，然后将设备链接到Host的devices列表。

DevmgrServiceAttachDeviceHost( struct IDevmgrService *inst, uint16_t hostId,
|                               struct IDevHostService *hostService)
|
| // DevHostServiceClnt 已经在 StartDeviceHost() 内按照hcs设备配置树中的host节点创建
|-> struct DevHostServiceClnt *hostClnt = DevmgrServiceFindDeviceHost(inst, hostId);
|
|-> hostClnt->hostService = hostService;
|   // 获得Host节点下所有的设备节点配置信息
|-> hostClnt->deviceInfos = HdfAttributeManagerGetDeviceList()
|-> hostClnt->devCount = HdfSListCount(hostClnt->deviceInfos);
|
|-> DevHostServiceClntInstallDriver(hostClnt)
    | // 遍历 Host 节点下的所有设备（设备+驱动），并将它们挂载到host的devices列表
    |-> HdfSListIteratorInit(&it, hostClnt->deviceInfos);
    |-> deviceInfo = (struct HdfDeviceInfo *)HdfSListIteratorNext(&it);
    |-> devHostSvcIf->AddDevice(devHostSvcIf, deviceInfo);

（3） AttachDevice：DevmgrServiceAttachDevice

被AttachDeviceHost接口实现DevmgrServiceAttachDeviceHost()调用，在完成host下的设备的驱动匹配、装载及设备服务发布后，将HdfDeviceNode以Token的Token 的形式挂接到 DevHostServiceClnt 的 devices 链表。具体过程如下：

DevmgrServiceAttachDevice(struct IDevmgrService *inst,
|                          const struct HdfDeviceI
