OpenHarmony轻量设备Hi3861芯片开发板启动流程分析

引言

OpenHarmony作为一款万物互联的操作系统，覆盖了从嵌入式实时物联网操作系统到移动操作系统的全覆盖，其中内核包括LiteOS-M,LiteOS-A和Linux。LiteOS-M内核是面向IoT领域构建的轻量级物联网操作系统内核，主要面向没有MMU的处理器，架构如图1-1所示。

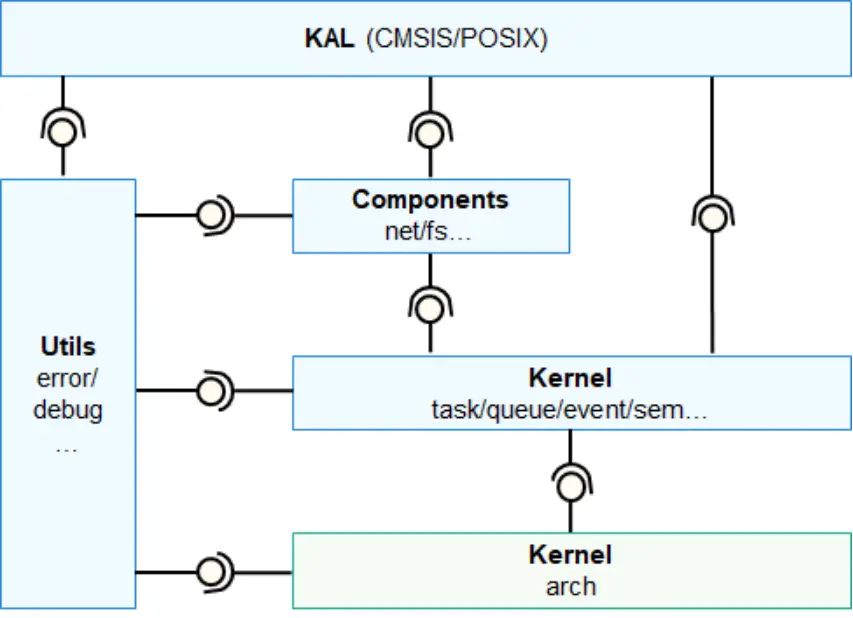

图1-1 LiteOS-M架构图

Hi3861是一款高度集成的2.4GHz SoC WiFi芯片，采用高性能 32bit 微处理器，最大工作频率 160MHz，内嵌 SRAM 352KB、ROM 288KB、Flash 2MB。目前市面上的采用LiteOS-M的OpenHarmony开发板厂商有深开鸿、润和软件、小熊派，因为海思的SDK是以库文件的形式提供的，所以不同的Hi3861芯片开发板启动流程是一样的。

Hi3861 Boot介绍

Boot是操作系统启动之前的软件，通用叫法是bootloader，Hi3861的boot分为4部分：RomBoot、FlashBoot、LoaderBoot、 CommonBoot，如图2-1所示。

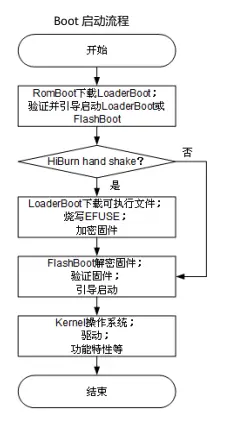

图2-1 Hi3861 Boot启动流程

● RomBoot功能包括：加载LoaderBoot到RAM，进一步利用LoaderBoot下载镜像到Flash、烧写 EFUSE， 校验并引导FlashBoot。FlashBoot分为AB面，A面校验成功直接启动，校验失败会去校验B面，B面校验成功会修复A面再引导启动，否则复位重启。

● FlashBoot功能包括：升级固件，校验并引导固件。

● LoaderBoot功能包括：下载镜像到Flash， 烧写EFUSE（例如：安全启动/Flash加密相关密钥等）。

● CommonBoot为Flashboot与LoaderBoot共用的功能模块。

相关文件介绍

Hi3861的LiteOS-M代码是SDK中以库文件的形式提供的࿰
