matlab机器人工具箱为Peter Corke编译的方便机器人相关计算和仿真的开源库，主要功能有机器人模型建立与仿真、正逆运动学求解、雅可比矩阵、轨迹规划、动力学等。机器人工具箱中的相关函数针对机器人开发工作的验证非常便捷，能够快速检验自己机器人运动学模型、矩阵运算是否准确。

常用功能函数可以参考文档：
MATLAB机器人工具箱【Robotics Toolbox】使用教程https://ssht428.github.io/articles/matlab/robotics-4/index.html#21__27

这篇帖子仍然针对ABB的IRB2600机器人使用RTB工具箱进行运动学计算和仿真，不再对运动学相关理论进行说明。

机器人DH建模、正运动学求解及matlab代码（不依赖工具箱）可以参考这篇：

机器人运动学及轨迹规划— (2)DH建模与正运动学方程-CSDN博客https://blog.csdn.net/mao3332606/article/details/140077341?spm=1001.2014.3001.5501 机器人逆运动学求解可以参考（包括全部计算过程笔记及代码）：

机器人运动学及轨迹规划— (3) 逆运动学方程求解-CSDN博客https://blog.csdn.net/mao3332606/article/details/140473743?spm=1001.2014.3001.5501

1、DH参数建模

matlab机器人工具箱建模使用到Link函数，其基于DH参数法，因此需要输入的主要参数包括theta、d、a、alpha及初始的零位偏置，下面通过MDH和SDH分别进行建模。

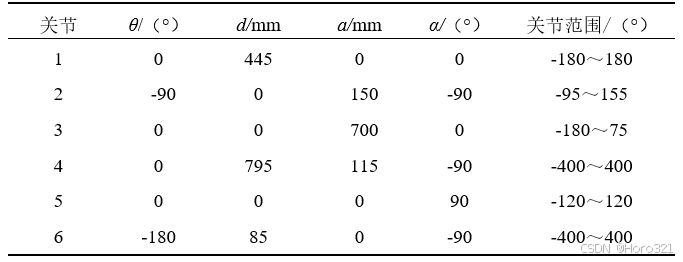

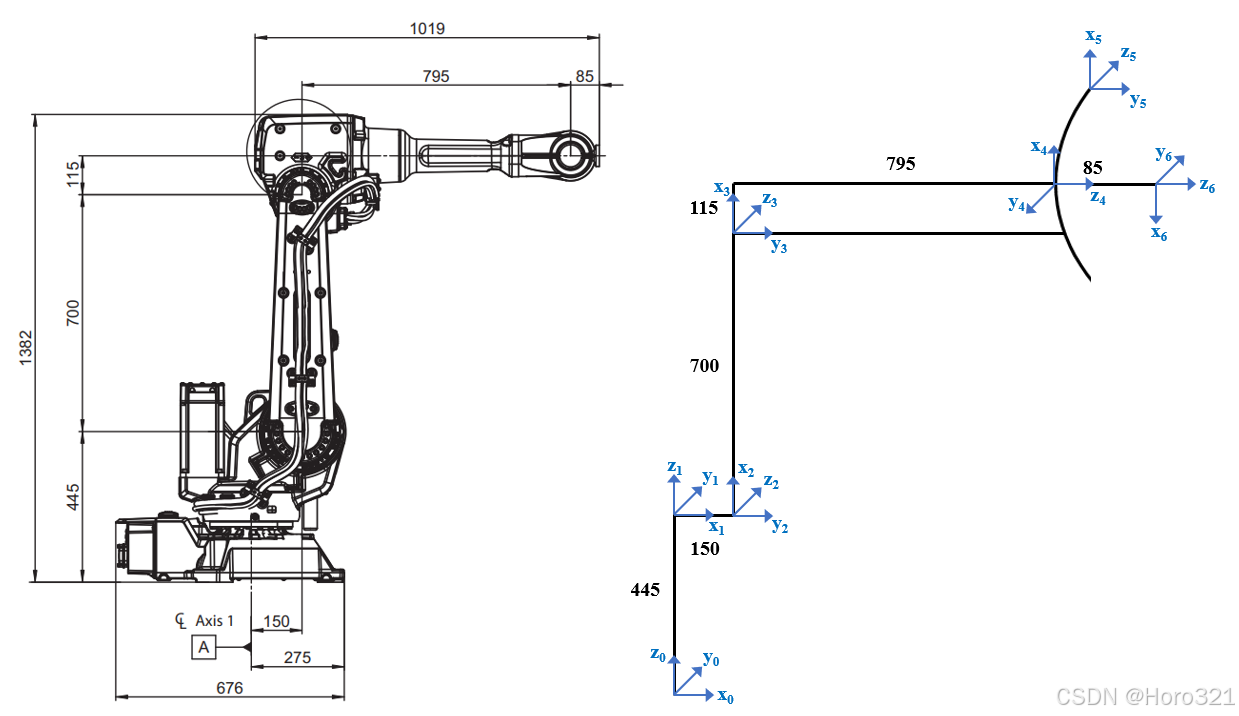

MDH

为了方便使用机器人工具箱，本篇机器人的6关节建立在了法兰，而第二篇为了方便进行逆解6关节建立在了腕部，因此第六个关节的theta和d是不同的,MDH参数如下所示

进行机器人建模的代码如下：

%输入MDH参数
%       theta     d         a         alpha     offset
SL1=Link([0      445        0           0         0     ],'modified');
SL2=Link([0      0          150        -pi/2      0     ],'modified');
SL3=Link([0      0          700         0         0     ],'modified');
SL4=Link([0      795        115        -pi/2      0     ],'modified');
SL5=Link([0      0          0           pi/2      0     ],'modified');
SL6=Link([0      85         0          -pi/2      0     ],'modified');
%保证和实际机器人一致，初始零位偏置
SL2.offset=-pi/2;
SL6.offset=-pi;
%关节限角
SL1.qlim=[-180, 180]*pi/180;
SL2.qlim=[-95,  155]*pi/180;
SL3.qlim=[-180,  75]*pi/180;
SL4.qlim=[-400, 400]*pi/180;
SL5.qlim=[-120, 120]*pi/180;
SL6.qlim=[-400, 400]*pi/180;
%建立名为IRB2600的机器人连杆模型
IRB2600=SerialLink([SL1 SL2 SL3 SL4 SL5 SL6],'name','IRB2600');
%根据机器人模型进行示教仿真
IRB2600.teach([0 0 0 0 0 0]);

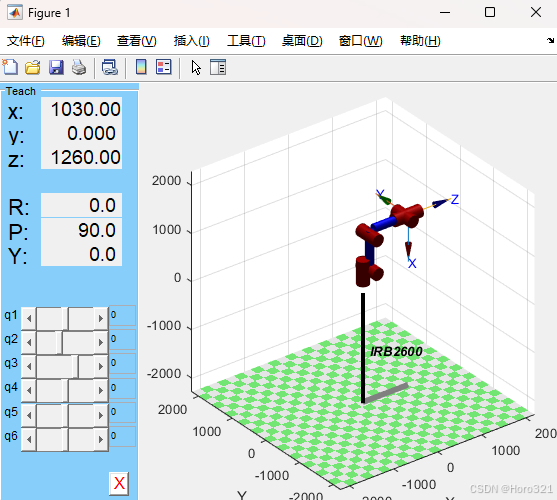

代码运行结果如下：

更改机器人各个关节角度，机器人可以模拟各关节运动，同时显示笛卡尔空间对应的位置和姿态。

关于模型建立的准确性在正运动学部分再进行验证。

SDH

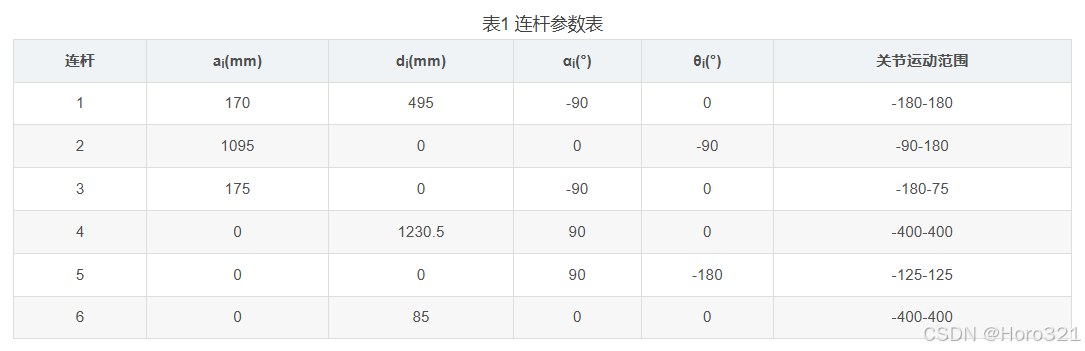

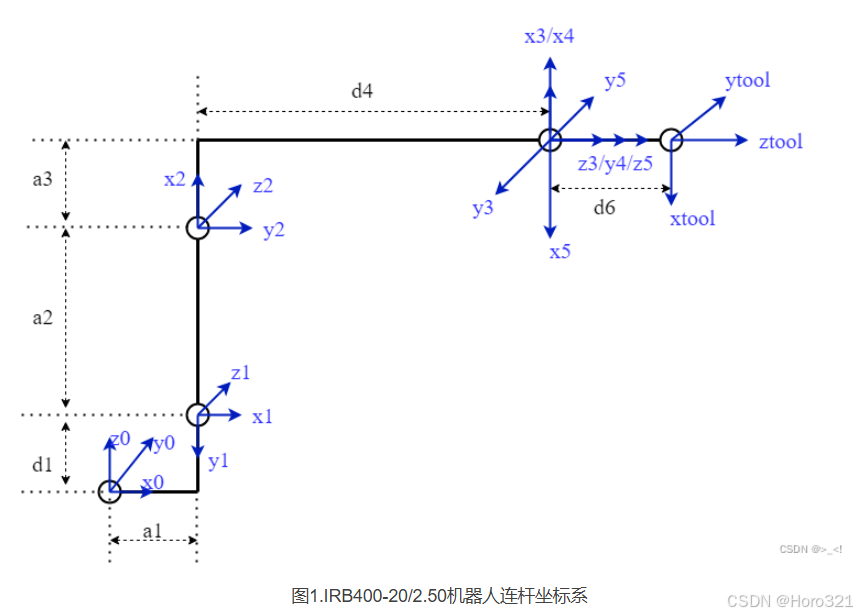

同一类型（结构）的机器人DH模型其实仅有关节距离和连杆长度做出区分，我找到了一篇其他博主的关于ABB-IRB4600机器人的SDH模型，我们仅需要更改下a和d然后套入自己的就好。

这是那位博主博客的参考链接：

机械臂标准DH建模及正运动学分析（以IRB4600型工业机械臂为例）-CSDN博客https://blog.csdn.net/chen_mp/article/details/138451124?ops_request_misc=&request_id=&biz_id=102&utm_term=4600%E6%9C%BA%E5%99%A8%E4%BA%BASDH&utm_medium=distribute.pc_search_result.none-task-blog-2~all~sobaiduweb~default-0-138451124.142%5Ev100%5Epc_search_result_base4&spm=1018.2226.3001.4187 下面是偷来的SDH关节连杆坐标系和参数表：

在maltab中进行SDH建模时只需要把对应的a和d的值进行替换，运行结果与前面的MDH是完全一致的。

%输入SDH参数
%       theta     d         a         alpha       offset
SL1=Link([0      445        150        -pi/2         0     ],'standard');
SL2=Link([0      0          700          0           0     ],'standard');
SL3=Link([0      0          115        -pi/2         0     ],'standard');
SL4=Link([0      795        0           pi/2         0     ],'standard');
SL5=Link([0      0          0           pi/2         0     ],'standard');
SL6=Link([0      85         0            0           0     ],'standard');
%保证和实际机器人一致，初始零位偏置
SL2.offset=-pi/2;
SL5.offset=-pi;
%关节限角
SL1.qlim=[-180, 180]*pi/180;
SL2.qlim=[-95,  155]*pi/180;
SL3.qlim=[-180,  75]*pi/180;
SL4.qlim=[-400, 400]*pi/180;
SL5.qlim=[-120, 120]*pi/180;
SL6.qlim=[-400, 400]*pi/180;
%建立名为IRB2600的机器人连杆模型
IRB2600=SerialLink([SL1 SL2 SL3 SL4 SL5 SL6],'name','IRB2600');
%根据机器人模型进行示教仿真
IRB2600.teach([0 0 0 0 0 0]);

2、正运动学（FK）

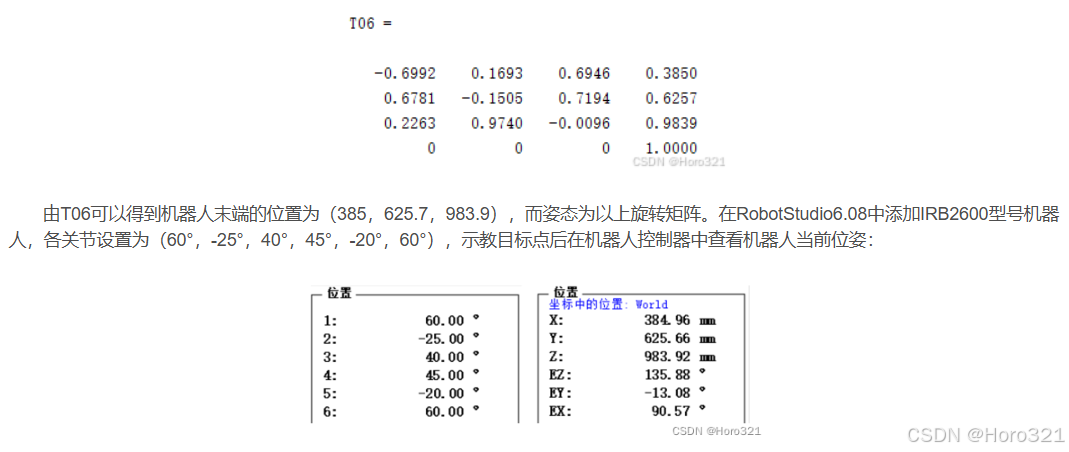

在建立机器人运动学模型的基础上，给定6个关节角度值，利用fkine（）函数，即可求得末端位姿矩阵。这里取与第二篇博客《DH建模与正运动学方程》相同的关节角度，可以看到通过matlab工具箱或者自己写的正运动学方程均得到了相同的位姿矩阵，且与ABB官方离线编程软件虚拟示教器一致。

%给定关节角度值
q=[60 -25 40 45 -20 60]*pi/180;
%计算该关节角度下机器人末端相对于base的位姿矩阵
T06=IRB2600.fkine([q(1) q(2) q(3) q(4) q(5) q(6)]);


%计算结果
% T06 =
%   -0.6992    0.1693    0.6946       385
%    0.6781   -0.1505    0.7194     625.7
%    0.2263    0.9740   -0.0096     983.9
%         0         0         0         1

将旋转矩阵转换为ZYX欧拉角：

假如通过teach（）函数发现我们在matlab建立的关节与实际机器人旋转方向相反，则需要在输入角度时给定相反值。暂时没有找到直接对运动学DH模型取反的方法（修改DH模型可以，但是没有人愿意重新建立一遍吧，而且一些机器人如KUKA的第6关节旋转方向与法兰工具坐标系tool0相反）。假设1，4，6轴方向相反，则代码变为如下，逆运动学同理。

%给定关节角度值
q=[60 -25 40 45 -20 60]*pi/180;
%计算该关节角度下机器人末端相对于base的位姿矩阵
T06=IRB2600.fkine([-q(1) q(2) q(3) -q(4) q(5) -q(6)]);

3、逆运动学（IK）

在建立机器人运动学模型的基础上，利用ikine6s或ikine进行逆运动学求解。其中ikine6s为解析解，仅能用于SDH模型，不过仍然只能得到一组解。ikine为数值解，经测试在不少点位都会产生迭代失败无法求解的问题，而设置的关节初始值对计算结果没有影响。

因此对逆解求解需求较高的话不推荐使用工具箱，6自由度的机器人建议自己计算解析解。

%指定末端位姿矩阵
T06 = [  -0.6992    0.1693    0.6946     385
          0.6781   -0.1505    0.7194     625.7
          0.2263    0.9740   -0.0096     983.9
          0         0         0          1];
%反解机器人关节角度
InverseKinematic=IRB2600.ikine(T06);

%   InverseKinematic*57.3
%   60.0031  -24.9962   40.0009   44.9890  -20.0032   60.0176

当我使用MDH模型时，提示只有SDH可以使用ikine6s。

当我使用SDH时，仍然报错，提示以下内容。我们的ABB机器人是满足封闭解的条件的，而针对我建立的另外一款6轴工业机器人SDH，该函数是可以正常运行的。因此推测是建立的“这一个”SDH模型不满足该函数的条件。

4、机器人轨迹规划仿真

关节空间轨迹规划及仿真

在建立机器人运动学模型的基础上，通过jtraj（）函数进行关节空间的轨迹规划，给定机器人初始和结束时的关节值，调用工具箱进行关节多项式插值，然后通过plot（）函数进行绘制和仿真，代码如下：

q0 = [-90     30     0     0     30     0 ]*pi/180;%起始点
q1 = [ 60    -25    40     45   -20     60]*pi/180;%终止点
step = 50;%步长
[q,qd,qdd] = jtraj(q0,q1,step);%q,qd,qdd分别为角位移，角速度，角加速度
T=IRB2600.fkine(q);%T为各关节多项式插值点处的位姿矩阵
TT=T.T;%将T的数据集转换为三维数组
%将三维数组提取为二维矩阵，绘制末端轨迹
plot3(squeeze(TT(1,4,:)),squeeze(TT(2,4,:)),squeeze(TT(3,4,:)));
IRB2600.plot(q)%机器人运动动画仿真


%%绘制角位移、速度、加速度与时间的关系曲线
i = 1:6;
%在一个绘图窗口排列多个图片，窗口图片划分为1行3列，1为第一张图
subplot(1,3,1);
plot(q(:,i));
grid on;
title('角位移');
subplot(1,3,2);
plot(qd(:,i));
grid on;
title('角速度');
subplot(1,3,3);
plot(qdd(:,i));
grid on;
title('角加速度');

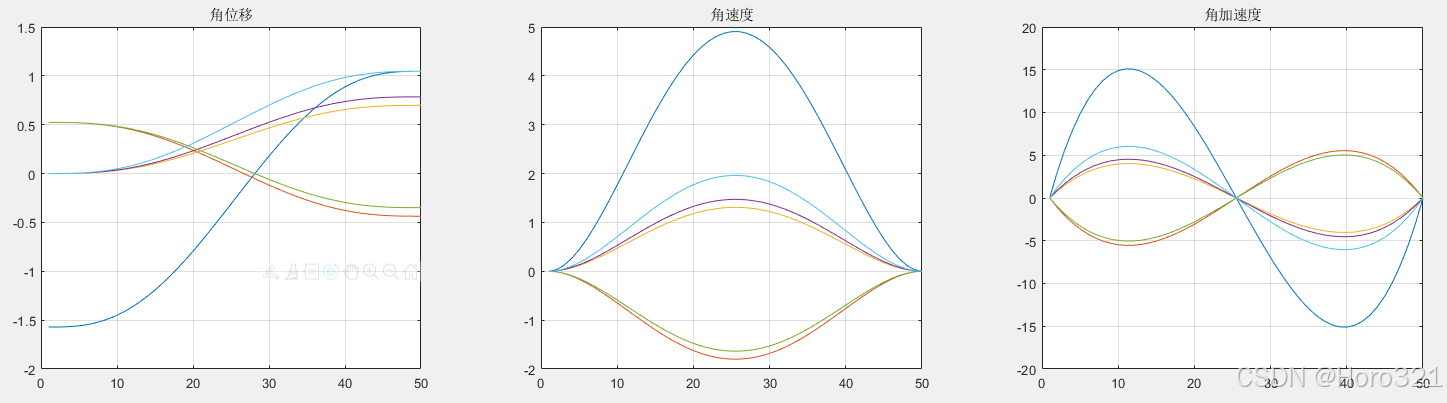

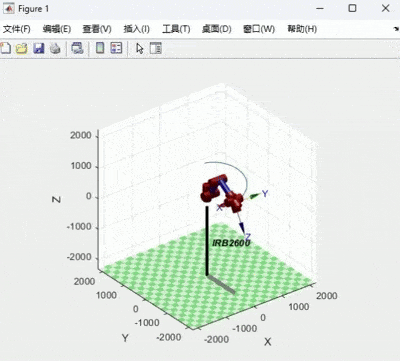

机器人在关节空间运动动画及关节角位移、速度、加速度变化图如下：

笛卡尔空间轨迹规划及仿真

对于机器人末端运动过程有需求的仿真，需要在笛卡尔空间进行轨迹规划，用到的工具箱函数为ctraj()。机器人笛卡尔空间轨迹规划需要用到逆运动学，由于机器人工具箱的ikine逆解函数不适用，因此我们使用自己反变换法得到的解析解来求逆，逆解求解的推导过程可以参考开头给出的博客链接，我也会在下面给出相应代码和使用方法。

实现机器人在笛卡尔空间轨迹规划的具体步骤如下：

1、由MDH法建立机器人运动学模型。

2、给定机器人初始和结束时的位姿矩阵(一般确定加工任务后可以通过XYZABC求得，这里暂时给出关节角度由正运动学得到)，通过笛卡尔空间插值得到50个位姿矩阵，工具箱FK得到的数据类型为SE3，无法直接使用。

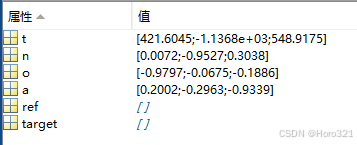

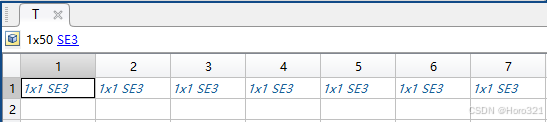

点开后可以看到SE3的数据是以向量的形式储存的。

需要将该数据类型进行转换：

T=double(T);%将数据类型由50个SE3转换为50个4*4矩阵

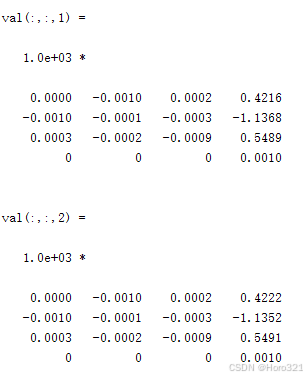

转换之后的形式为：

3、由于机器人工具箱逆解函数的局限性，我们通过自己编写的逆解算法将在笛卡尔空间插补得到的50组位姿矩阵分别求逆，最终得到50组关节角度。

首先在matlab目录下创建如图所示的文件，作为逆解子程序：

然后在ikine.m文件中输入代码如下：

function IK=ikine(T06)
MDH=[0      445       0              0;
     0      0         150        -pi/2;
     0      0         700            0;
     0      795       115        -pi/2;
     0      0         0           pi/2;
     0      0         0         -pi/2];

 nx=T06(1,1); ny=T06(2,1); nz=T06(3,1);
 ox=T06(1,2); oy=T06(2,2); oz=T06(3,2);
 ax=T06(1,3); ay=T06(2,3); az=T06(3,3);
 wx=T06(1,4); wy=T06(2,4); wz=T06(3,4);
 d1=445; d4=795;
 a1=150;  a2=700;   a3=115;

 %t1
 t11=atan2(wy,wx);
 t12=atan2(-wy,-wx);

 %t2
 k11=wx/cos(t11)-a1;
 k12=wx/cos(t12)-a1;

 k3=wz-d1;
 K11=(k11*k11+k3*k3+a2*a2-d4*d4-a3*a3)/2/a2;
 K12=(k12*k12+k3*k3+a2*a2-d4*d4-a3*a3)/2/a2;
 t21=atan2(K11/(sqrt(k11*k11+k3*k3)),sqrt((k11*k11+k3*k3-K11*K11)/(k11*k11+k3*k3)))-atan2(k3,k11);
 t22=atan2(K12/(sqrt(k12*k12+k3*k3)),sqrt((k12*k12+k3*k3-K12*K12)/(k12*k12+k3*k3)))-atan2(k3,k12);
 t23=atan2(K11/(sqrt(k11*k11+k3*k3)),-sqrt((k11*k11+k3*k3-K11*K11)/(k11*k11+k3*k3)))-atan2(k3,k11);
 t24=atan2(K12/(sqrt(k12*k12+k3*k3)),-sqrt((k12*k12+k3*k3-K12*K12)/(k12*k12+k3*k3)))-atan2(k3,k12);

 %t3
 A1=(a3*(k11-a2*sin(t21))-d4*(k3-a2*cos(t21)))/(d4*d4+a3*a3);
 B1=(a3*(k3-a2*cos(t21))+d4*(k11-a2*sin(t21)))/(d4*d4+a3*a3);
 A2=(a3*(k12-a2*sin(t22))-d4*(k3-a2*cos(t22)))/(d4*d4+a3*a3);
 B2=(a3*(k3-a2*cos(t22))+d4*(k12-a2*sin(t22)))/(d4*d4+a3*a3);
 A3=(a3*(k11-a2*sin(t23))-d4*(k3-a2*cos(t23)))/(d4*d4+a3*a3);
 B3=(a3*(k3-a2*cos(t23))+d4*(k11-a2*sin(t23)))/(d4*d4+a3*a3);
 A4=(a3*(k12-a2*sin(t24))-d4*(k3-a2*cos(t24)))/(d4*d4+a3*a3);
 B4=(a3*(k3-a2*cos(t24))+d4*(k12-a2*sin(t24)))/(d4*d4+a3*a3);

 t31=atan2(A1,B1)-t21;
 t32=atan2(A2,B2)-t22;
 t33=atan2(A3,B3)-t23;
 t34=atan2(A4,B4)-t24;

  %t5
  r51=ax*cos(t11)*cos(t21+t31)-az*sin(t21+t31)+ay*sin(t11)*cos(t21+t31);
  r52=ax*cos(t12)*cos(t22+t32)-az*sin(t22+t32)+ay*sin(t12)*cos(t22+t32);
  r53=ax*cos(t11)*cos(t23+t33)-az*sin(t23+t33)+ay*sin(t11)*cos(t23+t33);
  r54=ax*cos(t12)*cos(t24+t34)-az*sin(t24+t34)+ay*sin(t12)*cos(t24+t34);
  t51=atan2(-sqrt(1-r51*r51),r51);
  t52=atan2(-sqrt(1-r52*r52),r52);
  t53=atan2(-sqrt(1-r53*r53),r53);
  t54=atan2(-sqrt(1-r54*r54),r54);
  t55=atan2(sqrt(1-r51*r51),r51);
  t56=atan2(sqrt(1-r52*r52),r52);
  t57=atan2(sqrt(1-r53*r53),r53);
  t58=atan2(sqrt(1-r54*r54),r54);

  %t4
  t41=atan2(ax*sin(t11)-ay*cos(t11),ax*cos(t11)*sin(t21+t31)+az*cos(t21+t31)+ay*sin(t11)*sin(t21+t31));
  t42=atan2(ax*sin(t12)-ay*cos(t12),ax*cos(t12)*sin(t22+t32)+az*cos(t22+t32)+ay*sin(t12)*sin(t22+t32));
  t43=atan2(ax*sin(t11)-ay*cos(t11),ax*cos(t11)*sin(t23+t33)+az*cos(t23+t33)+ay*sin(t11)*sin(t23+t33));
  t44=atan2(ax*sin(t12)-ay*cos(t12),ax*cos(t12)*sin(t24+t34)+az*cos(t24+t34)+ay*sin(t12)*sin(t24+t34));
  t45=atan2(-(ax*sin(t11)-ay*cos(t11)),-(ax*cos(t11)*sin(t21+t31)+az*cos(t21+t31)+ay*sin(t11)*sin(t21+t31)));
  t46=atan2(-(ax*sin(t12)-ay*cos(t12)),-(ax*cos(t12)*sin(t22+t32)+az*cos(t22+t32)+ay*sin(t12)*sin(t22+t32)));
  t47=atan2(-(ax*sin(t11)-ay*cos(t11)),-(ax*cos(t11)*sin(t23+t33)+az*cos(t23+t33)+ay*sin(t11)*sin(t23+t33)));
  t48=atan2(-(ax*sin(t12)-ay*cos(t12)),-(ax*cos(t12)*sin(t24+t34)+az*cos(t24+t34)+ay*sin(t12)*sin(t24+t34)));

  %t6
  t61=atan2(ox*cos(t11)*cos(t21+t31)-oz*sin(t21+t31)+oy*sin(t11)*cos(t21+t31),-(nx*cos(t11)*cos(t21+t31)-nz*sin(t21+t31)+ny*sin(t11)*cos(t21+t31)));
  t62=atan2(ox*cos(t12)*cos(t22+t32)-oz*sin(t22+t32)+oy*sin(t12)*cos(t22+t32),-(nx*cos(t12)*cos(t22+t32)-nz*sin(t22+t32)+ny*sin(t12)*cos(t22+t32)));
  t63=atan2(ox*cos(t11)*cos(t23+t33)-oz*sin(t23+t33)+oy*sin(t11)*cos(t23+t33),-(nx*cos(t11)*cos(t23+t33)-nz*sin(t23+t33)+ny*sin(t11)*cos(t23+t33)));
  t64=atan2(ox*cos(t12)*cos(t24+t34)-oz*sin(t24+t34)+oy*sin(t12)*cos(t24+t34),-(nx*cos(t12)*cos(t24+t34)-nz*sin(t24+t34)+ny*sin(t12)*cos(t24+t34)));
  t65=atan2(-(ox*cos(t11)*cos(t21+t31)-oz*sin(t21+t31)+oy*sin(t11)*cos(t21+t31)),(nx*cos(t11)*cos(t21+t31)-nz*sin(t21+t31)+ny*sin(t11)*cos(t21+t31)));
  t66=atan2(-(ox*cos(t12)*cos(t22+t32)-oz*sin(t22+t32)+oy*sin(t12)*cos(t22+t32)),(nx*cos(t12)*cos(t22+t32)-nz*sin(t22+t32)+ny*sin(t12)*cos(t22+t32)));
  t67=atan2(-(ox*cos(t11)*cos(t23+t33)-oz*sin(t23+t33)+oy*sin(t11)*cos(t23+t33)),(nx*cos(t11)*cos(t23+t33)-nz*sin(t23+t33)+ny*sin(t11)*cos(t23+t33)));
  t68=atan2(-(ox*cos(t12)*cos(t24+t34)-oz*sin(t24+t34)+oy*sin(t12)*cos(t24+t34)),(nx*cos(t12)*cos(t24+t34)-nz*sin(t24+t34)+ny*sin(t12)*cos(t24+t34)));


  IK=[t11 t21 t31 t45 t55 t65];%仅取一组逆解



%   IK=[ t11 t21 t31 t41 t51 t61
%        t12 t22 t32 t42 t52 t62
%        t11 t23 t33 t43 t53 t63
%        t12 t24 t34 t44 t54 t64
%        t11 t21 t31 t45 t55 t65
%        t12 t22 t32 t46 t56 t66
%        t11 t23 t33 t47 t57 t67
%        t12 t24 t34 t48 t58 t68];

我们IRB2600机器人正常求逆应该得到8组逆解，然而在机器人运行过程中为了保证各关节平滑稳定过渡，仅取一组关节配置来控制机器人运动。

4、在matlab命令行窗口中输入下面的主程序，将50组关节角度作为仿真输入，得到机器人在笛卡尔空间运动的连续轨迹和动画。

机器人在笛卡尔空间轨迹规划及仿真的主程序如下：

由于DH建模的关系，我们正运动学FK求解得到的位姿矩阵在法兰，而逆解函数6轴是在腕部，因此需要右乘一个transT的逆矩阵转换到腕部。

%%%%%建立机器人模型
%       theta     d         a         alpha     offset
SL1=Link([0      445        0           0         0     ],'modified');
SL2=Link([0      0          150        -pi/2      0     ],'modified');
SL3=Link([0      0          700         0         0     ],'modified');
SL4=Link([0      795        115        -pi/2      0     ],'modified');
SL5=Link([0      0          0           pi/2      0     ],'modified');
SL6=Link([0      85         0          -pi/2      0     ],'modified');
%保证和实际机器人一致，初始零位偏置
SL2.offset=-pi/2;
SL6.offset=-pi;
%关节限角
SL1.qlim=[-180, 180]*pi/180;
SL2.qlim=[-95,  155]*pi/180;
SL3.qlim=[-180,  75]*pi/180;
SL4.qlim=[-400, 400]*pi/180;
SL5.qlim=[-120, 120]*pi/180;
SL6.qlim=[-400, 400]*pi/180;
%建立名为IRB2600的机器人连杆模型
IRB2600=SerialLink([SL1 SL2 SL3 SL4 SL5 SL6],'name','IRB2600');



%%%%%笛卡尔空间轨迹规划
q0 = [-70     30     10     10     30     -170 ]*pi/180;%起始点
T0=IRB2600.fkine(q0);%计算起始点位姿矩阵
q1 = [ 30     20     10    -60     80     -40  ]*pi/180;%目标点
T1=IRB2600.fkine(q1);%计算目标点位姿矩阵
step=50;%起始点到目标点的插补次数
T = ctraj(T0, T1, step);%笛卡尔空间插值
T=double(T);%将数据类型由50个SE3转换为50个4*4矩阵
q=zeros(1,6,50);%创建50个1行6列的初始化数组，用于保存逆解得到的关节角度值
%初始化XYZABC数据
X=zeros(1,50);
Y=zeros(1,50);
Z=zeros(1,50);
A=zeros(1,50);
B=zeros(1,50);
C=zeros(1,50);
%自己写的ikine逆解6轴建立在了腕部，需要做转换
transT=[-1  0  0  0
         0 -1  0  0
         0  0  1  85
         0  0  0  1];
 for i=1:50
    TT=T(:,:,i);%循环提取笛卡尔空间插补得到的数组中的位姿矩阵
    %记录每个插补点的XYZABC
    X(i)=TT(1,4);
    Y(i)=TT(2,4);
    Z(i)=TT(3,4);
    A(i)=atan2(TT(2,1), TT(1,1))*57.3;%旋转矩阵转ZYX欧拉角
    B(i)=atan2(-TT(3,1), sqrt(TT(3,2) ^ 2 + TT(3,3) ^ 2))*57.3;
    C(i)=atan2(TT(3,2), TT(3,3))*57.3;
    T06=TT*inv(transT);%将FK求得的法兰位姿矩阵转换到腕部
    q(:,:,i)=ikine(T06);%对位姿矩阵求逆，得到关节角度
 end
 %将三维数组转换为50行6列的矩阵（50组由逆解得到的关节值）
 q=squeeze(q).';
 %绘制末端轨迹
 plot3(squeeze(T(1,4,:)),squeeze(T(2,4,:)),squeeze(T(3,4,:)),'r');
 %机器人笛卡尔空间运动动画仿真
 IRB2600.plot(q)



 %%%%%绘制机器人XYZABC随时间变化曲线
 j=1:50;%共有j个插补点
 subplot(1,2,1);
 plot(j,X,'r');%以j为横坐标，X为纵坐标绘图
 hold on;
 plot(j,Y,'g');
 hold on;
 plot(j,Z,'b');
 hold on;
 title('位移');
 subplot(1,2,2);
 plot(j,A,'r');
 hold on;
 plot(j,B,'g');
 hold on;
 plot(j,C,'b');
 hold on;
 title('角度');

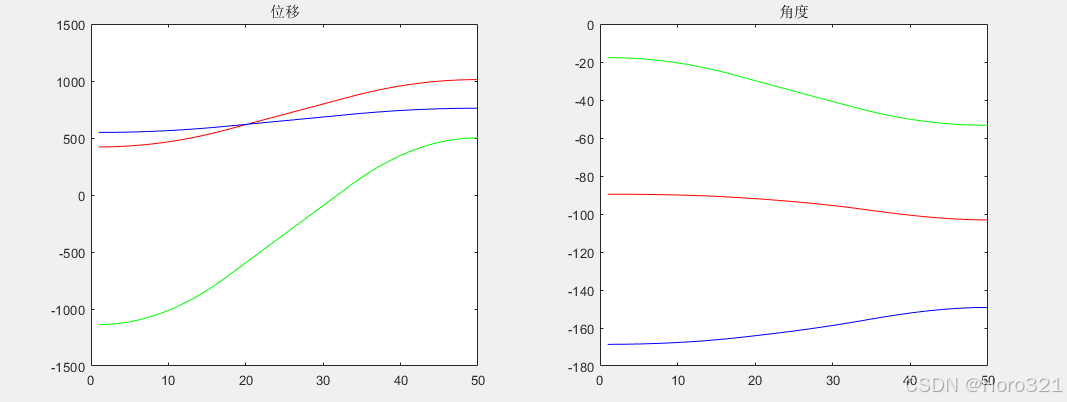

运行结果如下：
