前言
在雷达射频产品中,天线作为其重要组成部分,其性能的好坏会直接影响到整个产品。驻波比作为天线的重要性能指标,在设计和测试中都要经过反复的试验验证,本文简单介绍天线驻波比的定义、指标测试方法等。
一、天线驻波比的定义

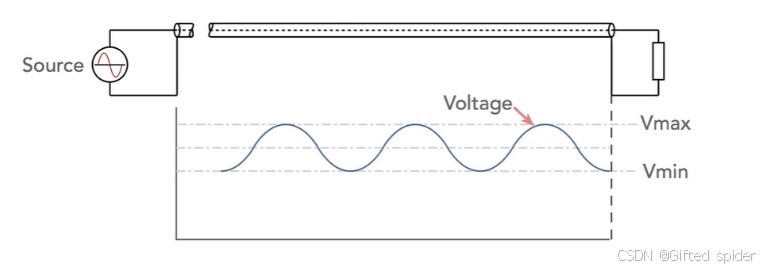

驻波比 VSWR是电压驻波比的简称,其等于波腹电压/波节电压,是指驻波的最大电平和最小电平的比值,它的大小从1:1(完全匹配)到∞。
天线与馈线的阻抗不匹配或天线与发信机的阻抗不匹配,高频能量就会在天线产生反射波,反射波和入射波在天馈系统汇合产生驻波。为了表征和测量天馈系统中的驻波特性,也就是天线中正向波与反射波的情况,建立了“驻波比”这一概念。
二、驻波比的测试方法
1.仪器准备
在进行测量之前,需要准备好以下设备:
1)矢量网络分析仪。这是进行SWR测量的主要设备,它能够测量频率范围内信号的相位和振幅。确保选择适合需要的频率范围和测量精度的仪器。
2)测试线缆:选择合适的低衰减、低串扰的测试线缆,以确保测量结果的准确性。
3) 隔离器:当需要对无线电发射器进行测量时,使用隔离器可以避免测量信号对其他设备产生干扰。
2.连接仪器
1)连接测试线缆:首先,将测试线缆的一端连接到矢量网络分析仪的测试端口,并将另一端连接到待测系统中的输出端口。确保连接稳固,避免信号的任何泄漏。
2) 连接隔离器:如果需要对无线电发射器进行测量,将隔离器连接到发射器输出端口,并将测试线缆连接到隔离器的输入端口。
3)连接电源:连接矢量网络分析仪的电源,并确保电源电压在正确范围内。
3.调整仪器
在开始测量之前,有几个关键的步骤需要进行仪器的调整和校准:
1)开机:打开矢量网络分析仪,并进行必要的初始化操作。
2) 校准:使用设备附带的校准套件,根据仪器的使用说明进行校准。常见的校准过程包括开路校准、短路校准和负载校准。确保按照正确的校准顺序进行操作,并检查每一步的校准结果是否正确。
3) 预热:在开始测量之前,让矢量网络分析仪预热一段时间,以确保各个部件的稳定性。
4.测量驻波比
完成调整和校准后,可以开始测量驻波比了。下面是详细的测量步骤:
1)设置频率范围:根据待测系统的工作频率范围,设置矢量网络分析仪的频率范围。确保选择适合的起始频率和终止频率,并设置合适的频率步进。
2)选择测量参数:选择测量参数为驻波比(SWR)。矢量网络分析仪通常具有多种测量参数,包括S参数、功率等,请确保选择正确的参数。
3)开始测量:点击"开始测量"按钮,矢量网络分析仪将自动进行频率扫描,并记录每个频率点上的SWR值。
4) 结果分析:测量完成后,可以查看测量结果并进行进一步的分析。通常,矢量网络分析仪会以图形方式显示SWR的频率响应。检查结果图形,判断是否存在SWR高于标准范围的频率点,以及可能导致阻抗不匹配的原因。
5) 保存结果:根据需要,可以将测量结果保存到计算机或其他存储设备上,以备将来参考或与其他人共享。
-
三、驻波比对系统性能的影响
-
驻波比 (Standing Wave Ratio, SWR) 是衡量传输线(如同轴电缆)与天线之间阻抗匹配程度的一个参数。驻波比越接近1,表示传输线和天线的阻抗匹配越好,信号的传输效率越高。当天线系统的输入阻抗与传输线的特性阻抗匹配时,驻波比将为1:1,这表示所有的电能都被传输到天线负载中,没有反射,系统效率达到最佳状态。 然而,在实际应用中,很少有完美匹配的情况发生,因此会存在反射,并造成驻波比的增加。 天线驻波比对天线系统性能的影响非常重要。 较高的驻波比会导致较大的反射损耗,使得较少的能量能够传输到天线负载中,从而降低了系统性能。 较高的驻波比还会导致天线系统中较高的电压和电流,可能引起电器损坏。
-
四、如何提高天线驻波比
-
天线阻抗匹配,指的是天线和馈源的电阻阻抗相等,感性和容性阻抗相互抵消。VSWR说明的是多少的能量传递给了天线,并不意味着天线辐射了多少的能量,只能说明天线辐射能量的潜力。VSWR=1也不一定是好的天线,天线匹配中最重要的是:谐振。要使天线发出的电磁波最强,需要在天线设计及原材料选择中做到以下两点:
-
1.发射频率与天线的固有频率一致;
-
2.是驱动点要在天线的合适位置。
如果驱动点不恰当而天线与信号频率谐振,效果会略受影响,但是如果天线与信号频率不谐振,则发射效率会大打折扣。
-
在天线设计中需要根据模型进行仿真,并进行参数的反复修改和迭代,尽量使天线的设计指标接近于实际测试指标,满足性能指标和使用需求。
总结
以上就是今天要讲的内容,本文仅简单介绍了天线驻波比的概念、测试方法以及提高驻波比的关键点,为提升射频产品的功率传输能力提供帮助。
