1 TMDS的信号通道： 1个HDMI包括3个TMDS数据通道和1个TMDS时钟通道。

  .  每一个TMDS时钟周期内，TMDS数据通道上会发送一个10位的字符信息；
  .  每个TMDS时钟周期内，编码器将2位的控制数据、4位的报数据或者8位的视频数据采取不同         的编码方式编码成10位数据。

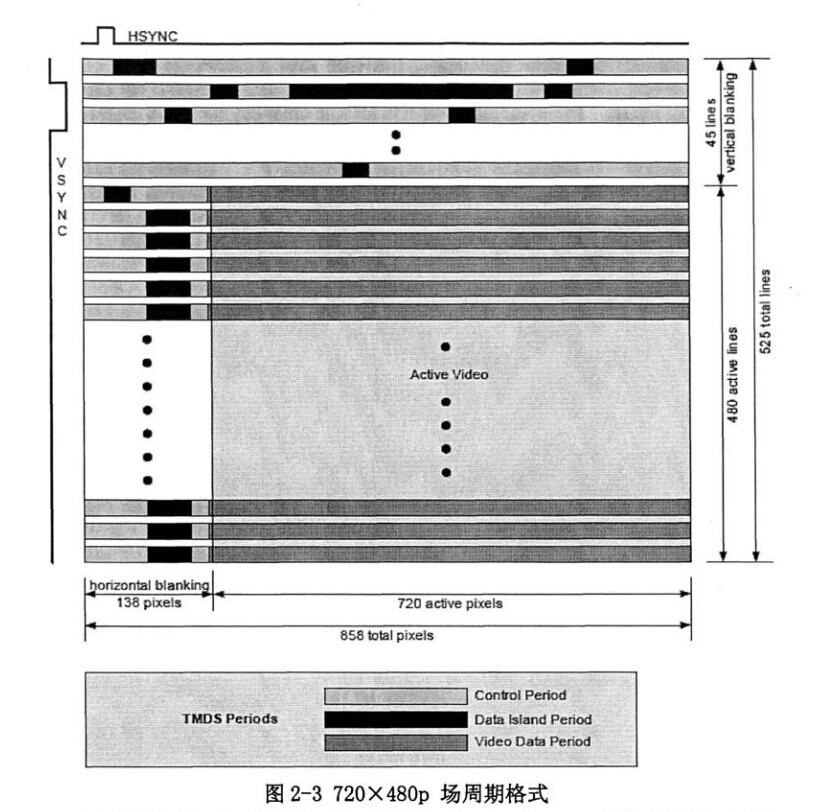

2  在TMDS数据通道中数据在三种不同的周期块中发送
 .  视频数据周期 (active video)
 . 数据岛周期 (data island)
 .  控制周期(ctl)
   在视频数据周期和数据岛周期之前都有一个前导的防护带
  在数据岛周期的尾部也有一个防护带



 控制周期
