1.概述
flink内存按功能模块可分为taskmanager与jobmanger。

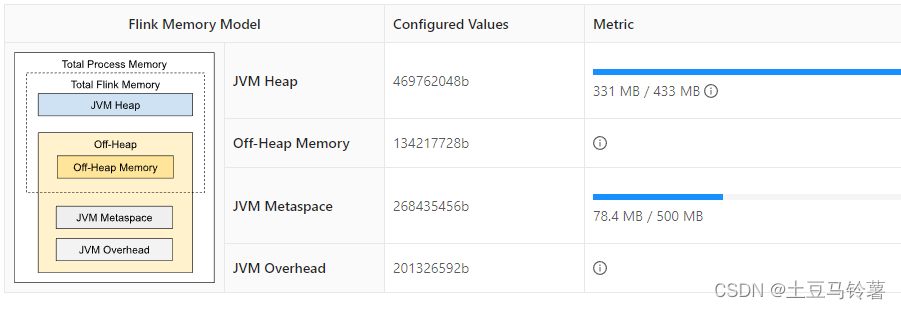

- JobManager:负责接收 flink 的作业,调度 task,收集 job 的状态、管理 TaskManagers。jobmanage启动,再启动task。不承担计算任务。模型如下:
- TaskManager:所有执行任务的基本容器,提供了内存管理、IO管理、通信管理等。模型如下:
2.内存配置参数
3.TaskManager
taskmanager进程总内存包括三部分:
flink总内存(Total Flink Memory)+ 运行时JVM使用的内存(JVM Overhead + JVM metaspace)
其中,
flink总内存(Total Flink Memory):堆内存(JVM heap)+ 堆外内存(off-heap memory)。
堆内存(JVM heap)包括:flink框架本身用到的堆(framework heap)与flink任务使用到的堆(task heap).
堆外内存(off-heap memory)包括:排序等用到的堆外内存(managed memory),其它堆外内存(direct memory),
其它堆外内存(direct memory)包括:task、framework额外用到的堆外内存,以及network用到的堆外内存。
3.1 堆内存(JVM heap)
flink框架本身用到的堆(framework heap)
taskmanager.memory.framework.heap.size参数控制,运行所需资源比较轻量级,默认为128M
flink任务使用到的堆(task heap)
专门用于执行Flink任务的堆内存空间。该堆的大小由taskmanager.memory.task.heap.size参数指定。默认为:Total Flink Memory – Framework Heap – Task off-heap memory – Managed Memory – Network Memory
3.2 堆外内存(off-heap memory)
排序等用到的堆外内存(managed memory)
由Flink直接管理的off-heap内存,主要用于排序、哈希表、中间结果缓存、RocksDB的backend。由taskmanager.memory.managed.size 参数直接配置指定,默认是不配置的。通过taskmanager.memory.managed.fraction来设置Managed off-heap memory因子,默认为0.4(表示Total Flink Memory的40%)
其它堆外内存(direct memory)
- framework off-heap:Task Executor保留的off-heap memory,不会分配给任何slot。可以通过taskmanager.memory.framework.off-heap.size参数指定,默认为128M
- task off-heap:Task Executor执行的Task所使用的堆外内存。如果在Flink应用的代码中调用了Native的方法,需要用到off-heap内存,这些内存会分配到Off-heap堆外内存中。可以通过指定taskmanager.memory.task.off-heap.size来配置,默认为0。如果代码中需要调用Native Method并分配堆外内存,可以指定该参数。一般不使用。
- network:在Task与Task之间进行数据交换时(shuffle),需要将数据缓存下来,缓存能够使用的内存大小就是这个Network Memory。它由是三个参数决定:
taskmanager.memory.network.min:默认为64MB
taskmanager.memory.network.max:默认为1gb
taskmanager.memory.network.fraction:默认为0.1
两种配置方式,一种是通过taskmanager.memory.network.fraction参数,也就是Total Flink Memory的百分比,默认为Total Flink Meory的10%。还有一种是通过taskmanager.memory.network.min和taskmanager.memory.network.max指定shuffle缓存在min-max之间的内存空间。如果使用fraction计算出来的Network Meory超出min-max的范围,那么以min-max为准。如果配置的min和max是一样的值,就使用固定的内存大小。
4.JVM Metaspace Memory
从JDK 8开始,JVM把永久代拿掉了。类的一些元数据放在叫做Metaspace的Native Memory中。在Flink中的JVM Metaspace Memory也一样,它配置的是Task Manager JVM的元空间内存大小。通过taskmanager.memory.jvm-metaspace.size参数配置,默认为256MB。
5.JVM Overhead
保留给JVM其他的内存开销。例如:Thread Stack、code cache、GC回收空间等等。和Network Memory的配置方法类似。它也由三个配置决定:
taskmanager.memory.jvm-overhead.min:默认为192MB,
taskmanager.memory.jvm-overhead.max:默认为1GB
taskmanager.memory.jvm-overhead.fraction:默认为0.1。
6.设置内存
flink提供了一个非常简单的内存设置方法,即只需设置进程总内存即可:
taskmanager.memory.process.size=XXg
jobmanager.memory.process.size=XXg
