🔥 内容介绍

在现代无线通信系统中，面临着诸多挑战，其中最严峻的之一便是信道衰落。无线信道环境复杂多变，信号在传播过程中会受到多径效应、阴影衰落等因素的影响，导致信号强度和质量下降，严重影响通信的可靠性和速率。为了克服这一难题，研究者们提出了多种抗衰落技术，其中天线分集技术和空时编码技术是两种极具潜力且广泛应用的方法。本文将深入探讨天线分集技术的基本原理，并着重分析空时编码技术中的经典代表——Alamouti空时块码，阐述其核心思想、优势以及局限性，以期对读者理解和应用这些关键技术有所裨益。

一、天线分集技术：对抗衰落的有力武器

天线分集技术的核心思想是利用多个相互独立的信道副本传输相同的信息，从而降低信号受到深度衰落的概率。由于无线信道的统计独立性，多个信道同时发生深度衰落的可能性极低，因此接收端可以选择信号质量最好的副本进行解码，或者将多个副本进行合并，提高接收信噪比，从而改善通信性能。

根据实现方式的不同，天线分集技术可以分为多种类型：

• 空间分集： 这是最常见的一种分集方式，通过在接收端或发射端部署多个天线，利用不同天线接收到的信号经历的信道衰落相互独立的特性，实现分集增益。空间分集又可进一步细分为接收分集、发射分集和收发分集。

• 时间分集： 通过在不同的时间间隔内多次发送相同的信息，利用信道随时间的变化而产生的独立性，实现分集效果。例如，交织编码技术就是一种常见的时间分集手段。

• 频率分集： 通过在不同的频率上发送相同的信息，利用不同频率上的信道衰落相互独立的特性，实现分集增益。频率跳频和正交频分复用（OFDM）都是频率分集的典型应用。

• 极化分集： 通过使用具有不同极化方向的天线，利用不同极化方向上的信道衰落相互独立的特性，实现分集效果。

在实际应用中，往往会将多种分集技术结合使用，以达到更好的抗衰落效果。然而，传统的单天线系统难以充分利用空间分集带来的优势。空时编码技术的出现，为有效利用多天线系统提供了新的思路。

二、空时编码技术：空间分集与时间分集的巧妙融合

空时编码技术是将空间分集和时间分集相结合的一种先进的信号处理技术。它通过在多个天线上以特定的编码方式发送信号，利用多天线提供的空间分集增益，同时利用时间上的冗余编码，进一步提高抗衰落性能。空时编码的核心在于设计合适的编码矩阵，使得接收端能够有效地分离来自不同天线的信号，并恢复原始信息。

空时编码根据编码方式的不同，可分为空时格码（STTC）和空时块码（STBC）两种主要类型。

• 空时格码（STTC）： STTC是一种基于卷积码的空时编码方式，它将信息比特映射到多个天线上的码元序列，并通过网格图进行描述。STTC具有较好的编码增益，但译码复杂度较高，尤其是在天线数目增加时，译码复杂度呈指数增长。

• 空时块码（STBC）： STBC是一种基于块编码的空时编码方式，它将信息比特分成多个块，每个块经过编码后，在多个天线上以正交的方式发送。STBC的优点是译码复杂度较低，且能够获得满分集增益。Alamouti空时块码是STBC中最具代表性的技术，也是本文的重点分析对象。

三、Alamouti空时块码：优雅而高效的空时编码方案

Alamouti空时块码是由Siavash Alamouti在1998年提出的，是一种针对双发射天线的空时块码。它以其简洁的设计和优异的性能而闻名，是空时编码技术发展史上的一个里程碑。

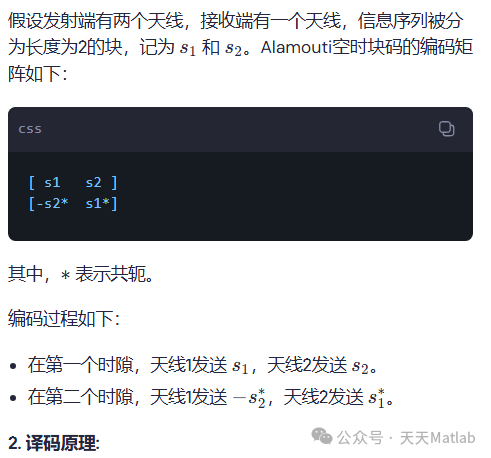

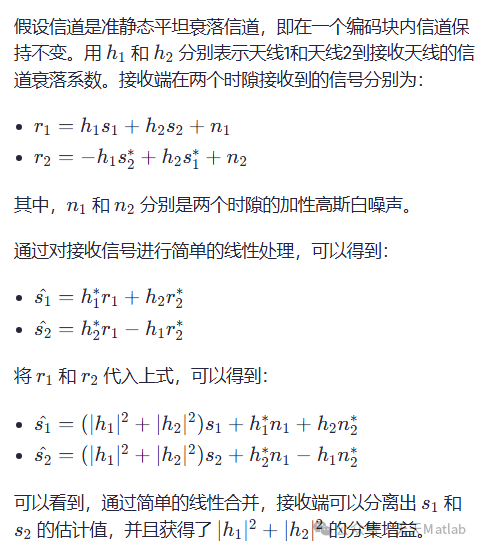

1. 编码原理:

3. Alamouti空时块码的优点:

• 满分集增益： Alamouti码能够提供2阶分集增益，与双天线系统所能提供的最大分集增益相同。

• 低译码复杂度： Alamouti码的译码过程只需要简单的线性处理，不需要复杂的迭代译码，大大降低了接收机的实现复杂度。

• 易于实现： Alamouti码的编码和译码算法都相对简单，易于在硬件和软件中实现。

4. Alamouti空时块码的局限性:

• 只适用于双发射天线： Alamouti码是专门为双发射天线设计的，无法直接扩展到更多天线的情况。虽然可以通过一些扩展方法（例如正交空时块码）来实现多天线空时编码，但性能会受到一定影响。

• 要求信道状态信息（CSI）： Alamouti码的译码过程需要知道信道状态信息 ℎ1h1 和 ℎ2h2，这通常需要在接收端进行信道估计。信道估计的精度直接影响Alamouti码的性能。

• 准静态信道假设： Alamouti码的性能分析是基于信道在整个编码块内保持不变的假设，但在实际无线通信环境中，信道变化可能很快，这会降低Alamouti码的性能。

四、Alamouti空时块码的应用:

Alamouti空时块码由于其简单高效的特性，被广泛应用于各种无线通信系统中，包括：

• Wi-Fi（802.11n/ac/ax）： Wi-Fi标准中采用了Alamouti码来提高数据传输速率和可靠性。

• LTE（长期演进）： LTE系统中使用Alamouti码作为发射分集的一种选择。

• WCDMA（宽带码分多址）： WCDMA系统也采用了Alamouti码来提高上行链路的性能。

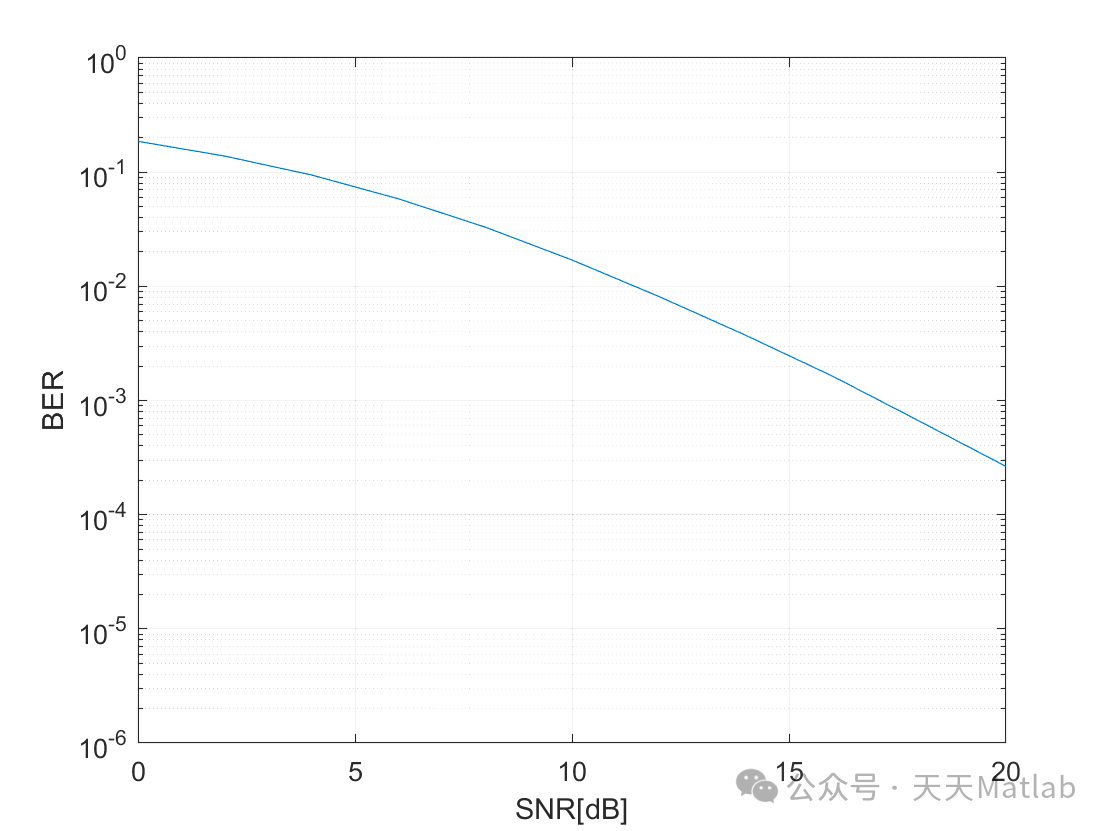

⛳️ 运行结果
