🔥 内容介绍

摘要: 精确的车辆姿态、速度和位置估计是自动驾驶、机器人导航等领域的关键技术。本文深入探讨了基于扩展卡尔曼滤波 (Extended Kalman Filter, EKF) 的综合导航算法，用于融合来自不同传感器的数据，以提高估计精度和鲁棒性。文章首先介绍了车辆运动模型和常用的传感器模型，包括惯性测量单元 (IMU)、全球导航卫星系统 (GNSS) 和轮速传感器等。随后详细阐述了 EKF 算法的原理，并针对车辆导航应用进行了具体的推导和实现细节说明，包括状态向量、状态转移方程、测量方程以及协方差矩阵的更新。最后，通过仿真实验或实际数据分析，验证了所提出算法的有效性，并对算法的优缺点以及未来的研究方向进行了总结和展望。

关键词: 扩展卡尔曼滤波；综合导航；车辆姿态估计；速度估计；位置估计；IMU；GNSS；轮速传感器

1. 引言

在智能交通系统、自动驾驶和机器人技术等领域，对车辆姿态、速度和位置的精确估计至关重要。单一传感器往往存在测量噪声大、易受环境干扰等问题，难以满足高精度定位需求。因此，综合导航技术应运而生，它通过融合来自多个传感器的互补信息，以提高估计精度和可靠性。扩展卡尔曼滤波 (EKF) 作为一种经典的非线性状态估计方法，因其算法相对成熟、易于实现等优点，广泛应用于综合导航系统中。本文将详细阐述基于 EKF 的综合导航算法在车辆姿态、速度和位置估计中的应用。

2. 车辆运动模型与传感器模型

2.1 车辆运动模型: 本文采用常见的车辆动力学模型，例如自行车模型或更复杂的非线性模型。该模型描述了车辆在不同控制输入 (例如转向角、加速度) 下的状态变化。状态向量通常包括车辆的位置 (x, y, z)，姿态 (滚转角 φ, 俯仰角 θ, 偏航角 ψ)，速度 (vx, vy, vz) 以及其他可能的状态变量，例如车轮转速等。状态转移方程描述了状态向量随时间的演化关系，通常是一个非线性函数。

2.2 传感器模型: 常用的传感器包括：

• 惯性测量单元 (IMU): IMU 提供车辆的角速度和加速度信息。然而，IMU 存在零偏和漂移等误差，需要进行相应的补偿和校正。其测量模型需考虑这些误差源的影响。

• 全球导航卫星系统 (GNSS): GNSS 提供车辆的经纬度和高度信息，但容易受到遮挡和多路径效应的影响，精度在复杂的城市环境中会下降。GNSS 的测量模型需要考虑卫星几何位置、大气延迟等因素。

• 轮速传感器: 轮速传感器测量车轮的转速，可以间接推算车辆的速度。该传感器相对廉价，但容易受到轮胎打滑等因素的影响。

这些传感器模型通常假设测量噪声服从高斯分布，并给出相应的噪声协方差矩阵。

3. 扩展卡尔曼滤波算法

EKF 是一种递归的贝叶斯滤波算法，用于估计非线性系统的状态。它通过线性化非线性系统，将非线性问题转化为线性问题进行处理。EKF 主要包含以下步骤：

3.1 状态预测: 利用状态转移方程预测下一时刻的状态向量和协方差矩阵。由于状态转移方程通常是非线性的，需要对其进行一阶泰勒展开线性化。

3.2 测量更新: 将传感器的测量值与预测值进行融合，更新状态向量和协方差矩阵。该步骤涉及到测量方程的线性化以及卡尔曼增益的计算。卡尔曼增益表示了对预测值和测量值的信任程度。

3.3 协方差更新: 更新协方差矩阵，反映状态估计的不确定性。

上述步骤会迭代进行，不断更新状态估计和不确定性。EKF 的核心在于对非线性函数进行线性化，其精度依赖于线性化的准确性。当非线性程度较高时，EKF 的精度可能下降。

4. 基于EKF的综合导航算法实现

将上述车辆运动模型和传感器模型与 EKF 算法结合，构建基于 EKF 的综合导航算法。具体实现步骤如下：

1. 初始化: 初始化状态向量、协方差矩阵以及过程噪声协方差矩阵和测量噪声协方差矩阵。

2. 状态预测: 利用车辆运动模型和上一时刻的状态估计，预测当前时刻的状态向量和协方差矩阵。

3. 测量更新: 将来自 IMU、GNSS 和轮速传感器的测量值进行融合。针对每个传感器，需要根据其测量模型计算相应的测量方程和雅可比矩阵，用于线性化。

4. 卡尔曼增益计算: 计算卡尔曼增益，用于权衡预测值和测量值。

5. 状态更新: 利用卡尔曼增益更新状态向量和协方差矩阵。

6. 迭代: 重复步骤 2-5，直到达到终止条件。

5. 仿真实验与结果分析

为了验证所提出算法的有效性，可以进行仿真实验或利用实际数据进行测试。仿真实验可以构建一个虚拟的车辆运动场景，并模拟各种传感器的测量数据。实际数据测试则需要采集来自真实车辆的传感器数据。通过比较不同算法的估计结果，可以评估算法的精度、鲁棒性和计算效率。

6. 结论与未来展望

本文详细介绍了基于扩展卡尔曼滤波的综合导航算法，用于估计车辆的姿态、速度和位置。通过融合来自不同传感器的测量信息，该算法能够有效提高估计精度和鲁棒性。然而，EKF 算法也存在一些局限性，例如线性化误差和计算复杂度等。未来研究可以探索更高级的非线性滤波算法，例如无迹卡尔曼滤波 (Unscented Kalman Filter, UKF) 或粒子滤波 (Particle Filter)，以提高估计精度和处理更复杂的非线性系统。此外，还可以研究更鲁棒的传感器融合策略，以及如何处理传感器故障等问题。

📣 部分代码

function quat = AlignHeading( ...

    quat, ... % quaternion state vector

    magMea, ... % body frame magnetic flux measurements

    declination)  % Estimated magnetic field delination at current location

% Calculate the predicted magnetic declination

Tbn = Quat2Tbn(quat);

magMeasNED = Tbn*magMea;

predDec = atan2(magMeasNED(2),magMeasNED(1));

% Calculate the measurement innovation

innovation = predDec - declination;

if (innovation > pi)

    innovation = innovation - 2*pi;

elseif (innovation < -pi)

    innovation = innovation + 2*pi;

end

% form the NED rotation vector

deltaRotNED = -[0;0;innovation];

% rotate into body axes

% Calculate the body to nav cosine matrix

Tbn = Quat2Tbn(quat);

deltaRotBody = transpose(Tbn)*deltaRotNED;

% Convert the error rotation vector to its equivalent quaternion

% error = truth - estimate

rotationMag = abs(innovation);

if rotationMag<1e-6

    deltaQuat = single([1;0;0;0]);

else

    deltaQuat = [cos(0.5*rotationMag); [deltaRotBody(1);deltaRotBody(2);deltaRotBody(3)]/rotationMag*sin(0.5*rotationMag)];

end

% Update the quaternion states by rotating from the previous attitude through

% the delta angle rotation quaternion

quat = [quat(1)*deltaQuat(1)-transpose(quat(2:4))*deltaQuat(2:4); quat(1)*deltaQuat(2:4) + deltaQuat(1)*quat(2:4) + cross(quat(2:4),deltaQuat(2:4))];

% normalise the updated quaternion states

quatMag = sqrt(quat(1)^2 + quat(2)^2 + quat(3)^2 + quat(4)^2);

if (quatMag > 1e-12)

    quat = quat / quatMag;

end

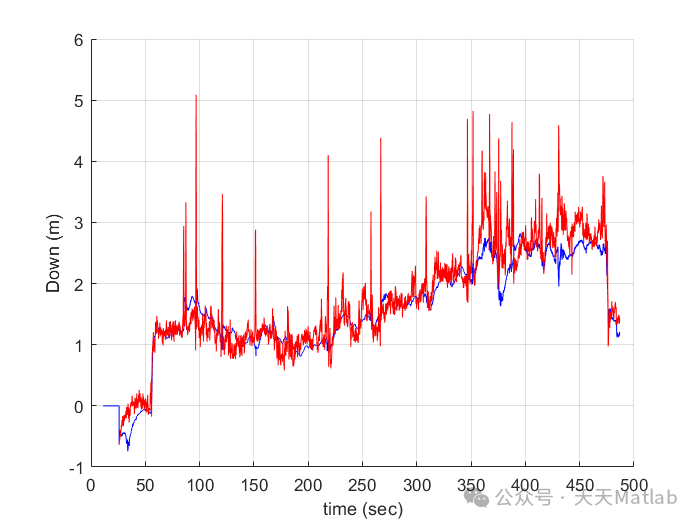

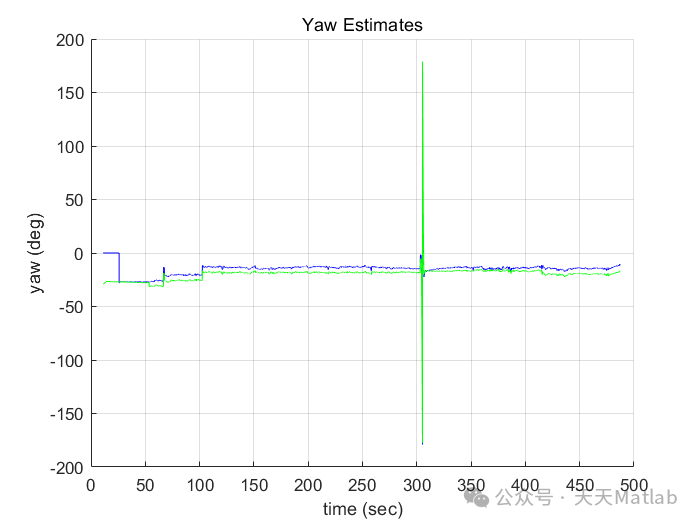

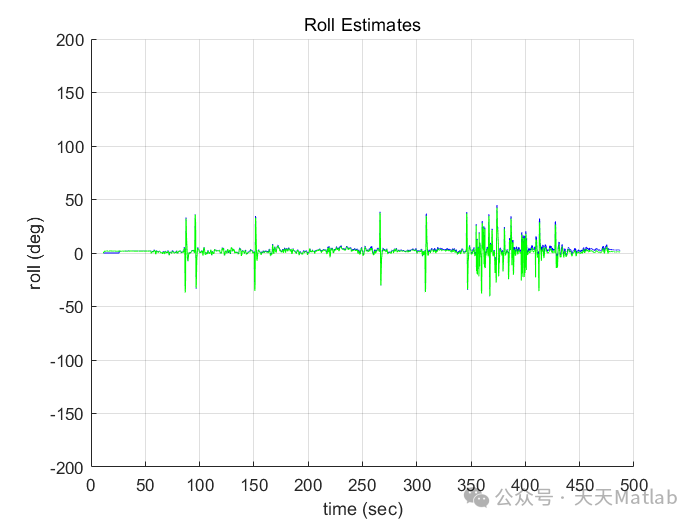

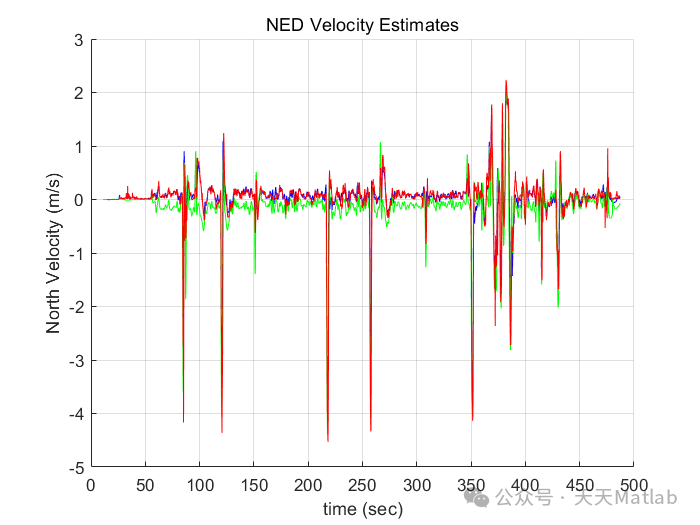

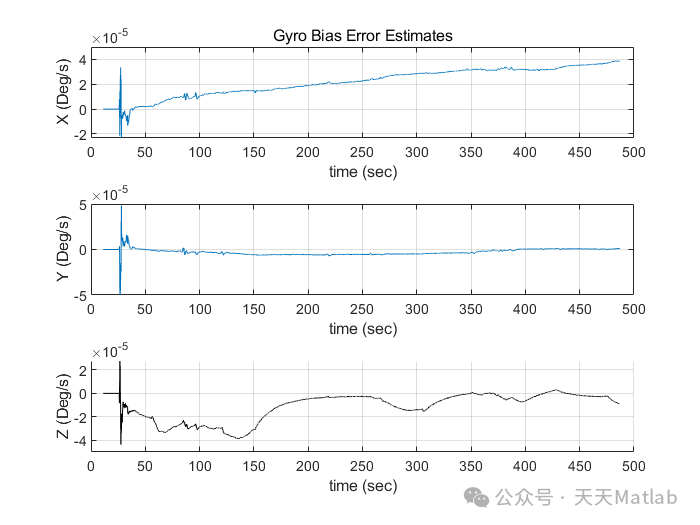

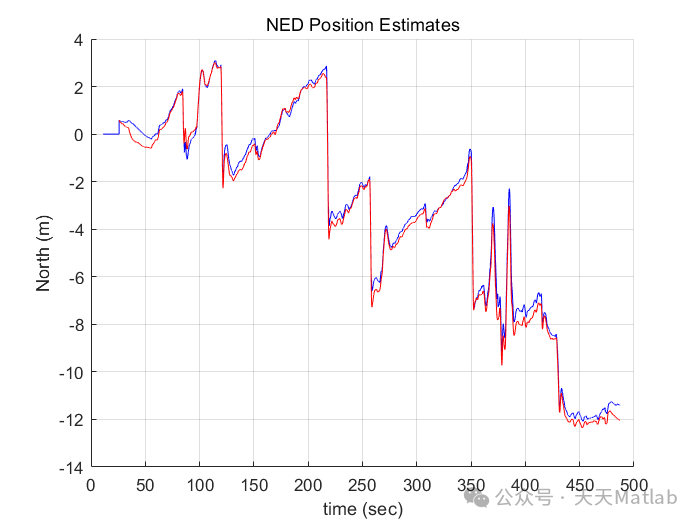

⛳️ 运行结果
