【心电信号】基于低通滤波器原始心电图信号心率计算附Matlab代码

 ✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

心率是反映人体心血管系统功能的重要生理指标，其准确计算对临床诊断和健康监测至关重要。原始心电图 (ECG) 信号蕴含着丰富的生理信息，是计算心率的理想数据源。然而，原始ECG信号常常受到多种噪声的干扰，例如基线漂移、肌电干扰、电源干扰等，这些噪声会严重影响心率计算的准确性。因此，在进行心率计算之前，对原始ECG信号进行预处理，尤其是低通滤波，是至关重要的步骤。本文将深入探讨基于低通滤波器对原始心电图信号进行预处理，并以此计算心率的方法。

一、 原始心电图信号的特点及噪声分析

原始ECG信号是一个复杂的非平稳信号，其主要成分是反映心脏电活动特征的QRS波群、P波和T波。这些波形的形态和振幅蕴含着丰富的心脏电生理信息。然而，在实际采集过程中，ECG信号不可避免地受到多种噪声的干扰：

• 基线漂移 (Baseline Wander): 主要由呼吸运动、体位变化等因素引起，表现为ECG信号整体缓慢的上下漂移，降低了信号的信噪比。

• 肌电干扰 (Myoelectric Interference): 来自肌肉活动的电信号，通常表现为高频、幅度较大的尖锐噪声，严重掩盖了ECG信号的特征波形。

• 电源干扰 (Power Line Interference): 主要由50Hz或60Hz的电源线干扰引起，表现为周期性的正弦波噪声，通常叠加在ECG信号上。

• 其他噪声: 还包括一些随机噪声，例如传感器噪声、环境噪声等。

这些噪声的存在会严重影响心率计算的准确性，甚至导致错误的诊断结果。因此，在进行心率计算之前，必须对原始ECG信号进行有效的去噪处理。

二、 低通滤波器的作用及设计

低通滤波器是一种能够滤除高于设定截止频率的信号成分的滤波器。在ECG信号处理中，低通滤波器主要用于去除高频噪声，例如肌电干扰和部分随机噪声，保留主要的低频成分，即反映心脏电活动信息的QRS波群、P波和T波。

低通滤波器的设计需要考虑以下几个因素：

• 截止频率 (Cut-off Frequency): 决定滤波器能够通过的最高频率。选择合适的截止频率至关重要，既要滤除噪声，又要尽量保留ECG信号的有效信息。通常，截止频率选择在40Hz左右，可以有效去除肌电干扰。

• 滤波器的阶数 (Order): 决定滤波器的陡峭程度，阶数越高，过渡带越窄，但计算复杂度也越高。

• 滤波器的类型 (Type): 常用的低通滤波器类型包括巴特沃斯滤波器 (Butterworth Filter)、切比雪夫滤波器 (Chebyshev Filter) 和椭圆滤波器 (Elliptic Filter) 等。巴特沃斯滤波器的幅频特性在通带较为平坦，在截止频率附近衰减较平缓；切比雪夫滤波器在通带或阻带具有较陡峭的衰减特性，但通带或阻带会有波动；椭圆滤波器具有最陡峭的衰减特性，但通带和阻带均会有波动。选择合适的滤波器类型需要根据实际情况进行权衡。

在实际应用中，通常采用数字低通滤波器，其设计方法包括：直接II型变换、双线性变换、脉冲响应不变法等。根据设计要求和计算能力选择合适的算法。

三、 基于低通滤波的心率计算方法

经过低通滤波处理后的ECG信号，噪声得到显著抑制，从而提高了心率计算的准确性。常用的心率计算方法包括：

• 基于QRS波群检测的心率计算: 这是最常用的方法，首先利用各种QRS波群检测算法，例如阈值法、小波变换法等，检测出ECG信号中的QRS波群的R峰，然后根据相邻R峰之间的时间间隔计算心率。

• 基于频谱分析的心率计算: 通过对ECG信号进行傅里叶变换，得到其频谱图，然后根据频谱图中主要的频率成分计算心率。该方法对噪声比较敏感。

四、  结论

本文详细论述了基于低通滤波器对原始心电图信号进行预处理，并以此计算心率的方法。低通滤波器可以有效地去除ECG信号中的高频噪声，提高心率计算的准确性。选择合适的滤波器类型、阶数和截止频率，以及有效的QRS波群检测算法，对于提高心率计算的精度至关重要。未来的研究可以关注更加鲁棒的噪声消除方法以及更加精确的心率计算算法的开发。

📣 部分代码

patient_no = 10;

fname = strcat('samples/patient',num2str(patient_no),'/');

files=dir([fname '/*.mat']);

n=size(files,1);

sig =[];

t = [];

for k=1:1:n

    load(strcat(fname,'/seg0',num2str(k)));

    sig = cat(1,sig,sig1);

    t = cat(1,t,tm1+((k-1)*10));

    if(k<n)

        t(end)=[];

        sig(end)=[];

    end

end

N = length(t);

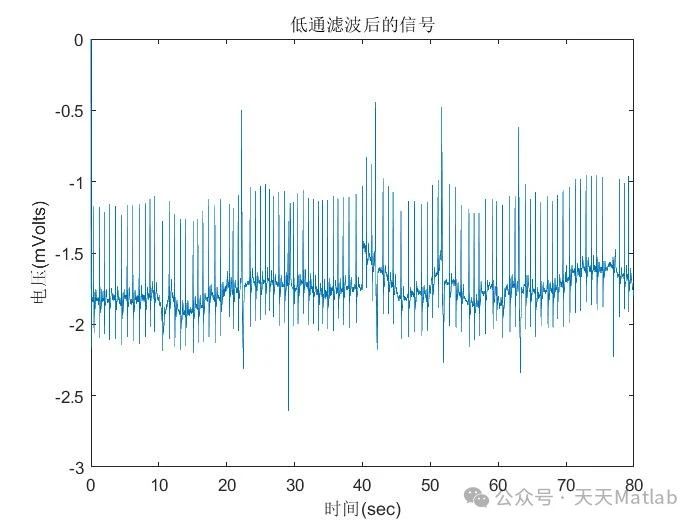

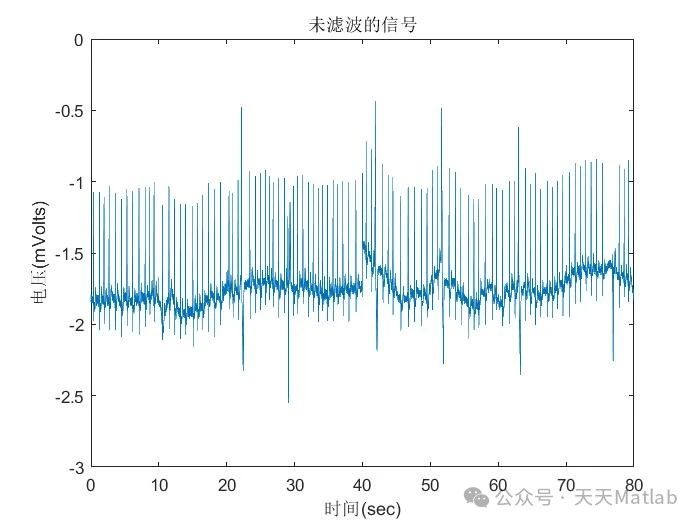

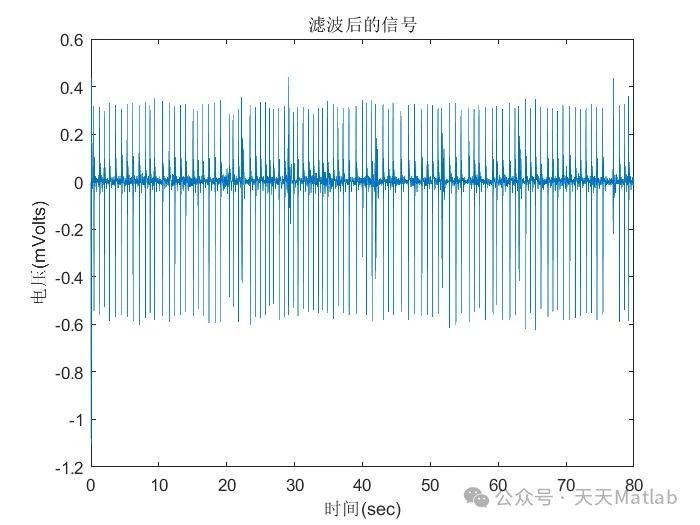

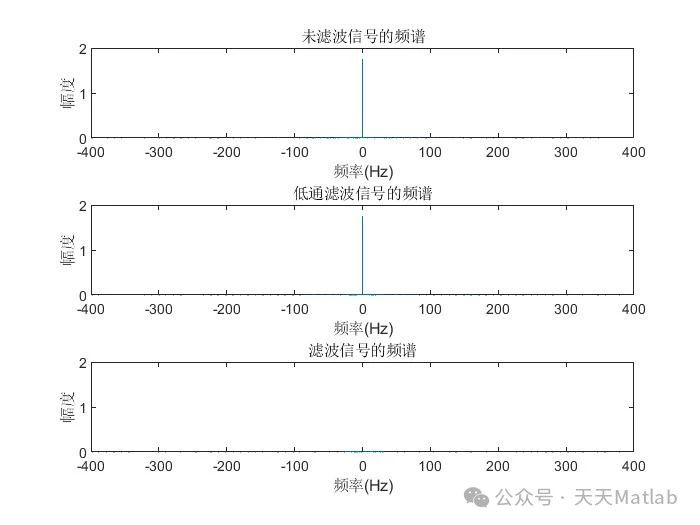

⛳️ 运行结果
