🔥 内容介绍

流体机械在现代工业中扮演着至关重要的角色，其性能的优劣直接影响着系统的效率和可靠性。而作为流体机械核心部件的离心叶轮，其设计水平直接决定了整机的性能指标。传统的手工设计方法效率低下，难以满足现代工业对高效率、高精度、快速迭代的要求。因此，参数化设计方法应运而生，并成为流体机械设计领域的研究热点。本文将深入探讨离心叶轮的参数化设计，重点关注轴面流道、叶片三维造型以及木模图的参数化生成过程。

一、离心叶轮参数化设计的必要性与优势

传统离心叶轮设计依赖经验公式和图纸绘制，设计过程繁琐且耗时长。设计师需要反复修改图纸，进行大量的计算和验证，才能获得满意的设计方案。这种方法效率低，易出错，难以满足现代工业对快速设计和优化的需求。

而参数化设计方法则利用计算机辅助设计（CAD）软件和参数化建模技术，将离心叶轮的几何参数和性能参数关联起来。通过改变关键参数，可以快速生成一系列不同的叶轮设计方案，并进行性能仿真和优化。这种方法具有以下优势：

提高设计效率: 参数化设计可以自动化完成许多重复性的设计任务，大大缩短设计周期。
增强设计精度: 参数化建模能够精确控制叶轮的几何形状，避免手工绘制带来的误差。
优化设计性能: 通过参数化模型，可以方便地进行参数扫描和优化，找到最佳的设计方案。
便于设计修改: 修改设计参数即可快速生成新的设计方案，方便进行迭代设计。
促进知识积累: 参数化模型可以保存设计经验和知识，便于知识的传承和共享。

二、轴面流道的参数化设计

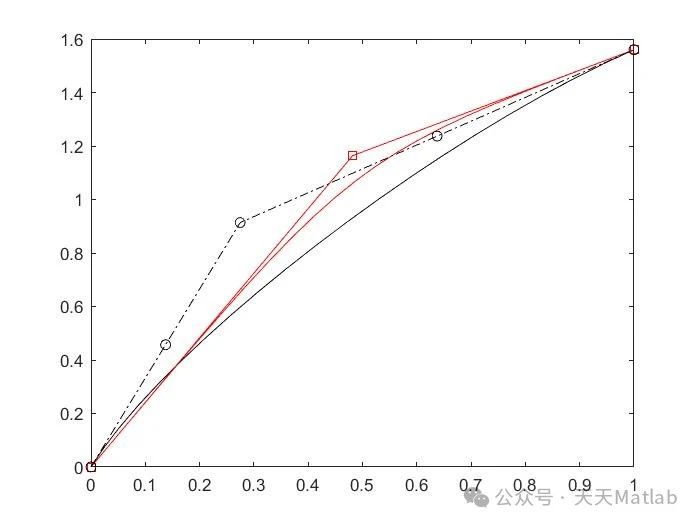

离心叶轮的轴面流道是叶片排布的基础，其形状直接影响着叶轮的性能。轴面流道的参数化设计通常采用曲线拟合的方法，例如样条曲线或Bezier曲线。通过控制曲线上的关键点坐标，可以灵活地调整轴面流道的形状，例如进出口直径、叶片数目、叶片角等。参数化的关键在于建立参数与曲线形状之间的数学关系，从而实现参数驱动下的自动建模。常用的参数包括：

进口直径和出口直径: 决定叶轮的尺寸和流量。
叶片数目: 影响叶轮的效率和稳定性。
叶片进口角和出口角: 影响叶轮的压头和效率。
流道曲率: 影响流体流动状态和损失。

这些参数可以根据设计需求进行调整，并通过算法自动生成相应的轴面流道曲线。

三、叶片三维造型的参数化设计

基于参数化的轴面流道，接下来需要进行叶片的三维造型。常用的方法包括：

基于曲面的方法: 利用NURBS曲面或其他类型的曲面来构建叶片的三维模型。通过参数控制曲面的形状和位置，可以实现叶片形状的灵活调整。
基于实体建模的方法: 利用CAD软件的实体建模功能，通过参数控制实体的几何特征，例如扫掠、旋转等操作，来构建叶片三维模型。

在叶片三维造型过程中，需要考虑叶片型线的优化，例如采用NACA翼型或者其他高性能翼型，以提高叶轮的效率和降低损失。此外，叶片厚度、扭曲角等参数也需要根据设计需求进行调整。参数化的关键在于：

建立参数与叶片几何特征之间的映射关系。例如，叶片厚度可以作为参数，通过公式计算出叶片在不同位置的厚度。
实现参数驱动的叶片自动生成。修改参数后，系统可以自动重新生成叶片模型，无需人工干预。
保证叶片几何的一致性和完整性。避免出现几何冲突或者不合理的叶片形状。

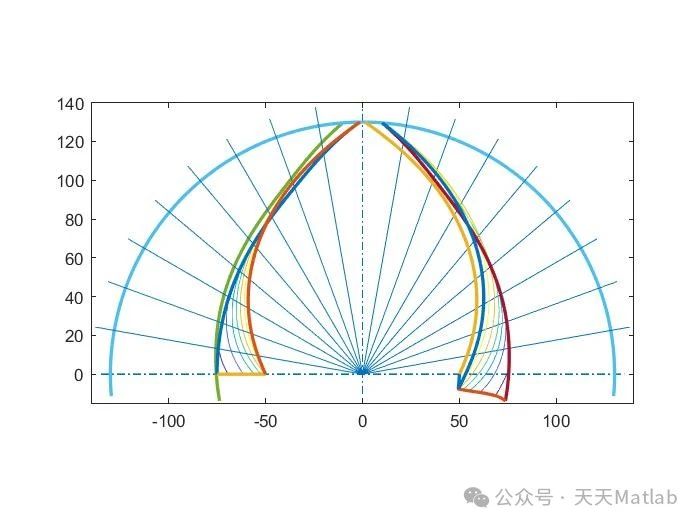

四、木模图参数化生成

木模图是制造离心叶轮的重要依据。传统的手工绘制木模图费时费力，且容易出错。参数化设计可以自动生成木模图，提高效率并保证精度。参数化生成木模图的关键在于：

建立参数与木模图尺寸之间的映射关系。根据叶片三维模型，自动计算出木模图的各个尺寸。
自动生成木模图的二维投影。将三维叶片模型投影到二维平面，生成木模图的轮廓线。
自动标注尺寸和注释。在木模图上自动标注关键尺寸和技术要求。

通过参数化的方法，可以快速、精确地生成木模图，减少了人工干预，降低了出错率，极大地提高了制造效率。

五、结论与展望

离心叶轮的参数化设计方法有效地提高了设计效率、精度和性能优化能力，是流体机械设计领域的一项重要技术。未来，随着计算能力的提升和算法的改进，参数化设计方法将会得到更广泛的应用。结合人工智能和机器学习技术，可以进一步提升参数化设计方法的智能化水平，实现自动化的设计优化和智能化设计决策。这将极大地推动流体机械技术的进步，为现代工业的发展提供强有力的支撑。未来的研究方向可以集中在：多目标优化算法的应用，更精细的叶片设计方法，以及参数化设计与制造一体化的实现等方面。
