PID控制算法以其结构简单、鲁棒性强、易于实现等优点，在工业控制领域得到了广泛应用。然而，传统的PID控制算法依赖于人工整定参数，这是一个费时费力且高度依赖经验的过程，尤其是在面对复杂、时变、非线性的控制对象时，人工整定往往难以达到理想的控制效果。BP神经网络凭借其强大的非线性映射能力和自学习能力，可以有效地逼近复杂的非线性系统，并在此基础上实现控制。但BP神经网络也存在自身的问题，例如易陷入局部极小值、训练速度慢等。因此，将BP神经网络应用于PID控制参数整定，并采用优化算法对其进行改进，成为近年来控制领域的研究热点。本文将重点讨论基于粒子群算法（PSO）优化BP神经网络的PID控制算法，旨在提升PID控制系统的性能和鲁棒性。

一、PID控制与BP神经网络PID控制PID控制算法通过比例（P）、积分（I）、微分（D）三个环节对控制偏差进行线性组合，生成控制信号。其数学表达式如下：

u(t) = Kp * e(t) + Ki * ∫e(t)dt + Kd * de(t)/dt

其中，u(t)为控制输出，e(t)为控制偏差（设定值与实际值之差），Kp、Ki、Kd分别为比例、积分、微分系数。PID控制器的性能受到Kp、Ki、Kd三个参数的影响，不同的参数组合会直接影响系统的响应速度、稳定性和精度。

传统的PID参数整定方法包括经验法、试凑法、Z-N整定法等，这些方法需要大量的实验和调试，效率较低，且在复杂系统中的效果往往不尽如人意。

BP神经网络是一种多层前馈神经网络，通过反向传播算法调整网络权值和阈值，实现对输入输出关系的逼近。将BP神经网络应用于PID控制，实质上是将神经网络作为一种非线性函数逼近器，用于学习PID控制参数Kp、Ki、Kd与系统性能之间的关系。通过训练，神经网络可以根据系统的实时状态，动态地调整PID参数，从而实现更精确的控制。

二、BP神经网络PID控制的局限性

虽然BP神经网络具有强大的非线性映射能力，但将其直接应用于PID控制参数整定仍然存在以下局限性：

易陷入局部极小值: BP神经网络使用梯度下降法进行训练，容易陷入局部极小值，导致无法获得全局最优的PID参数。
训练速度慢: BP神经网络的训练需要大量的迭代，且学习速率的选择对训练效果影响很大，训练过程耗时较长。
参数选择敏感: BP神经网络的结构（如层数、神经元数量）和参数（如学习速率、动量因子）的选择对网络性能影响显著，需要大量的实验和调试。
泛化能力有限: 在训练数据覆盖范围之外，BP神经网络的泛化能力可能较差，导致控制效果下降。

三、粒子群算法（PSO）

粒子群算法是一种基于群体智能的优化算法，模拟鸟群觅食的行为，通过迭代搜索寻找最优解。在PSO中，每个个体被称为粒子，代表问题的一个潜在解。粒子通过跟踪自身历史最优位置和群体最优位置来更新自己的速度和位置，从而在搜索空间中不断寻优。

PSO算法的主要步骤如下：

**初始化：**随机初始化粒子的位置和速度。
**评价：**计算每个粒子的适应度值，适应度值用于衡量粒子所代表解的优劣。
**更新个体最优位置（pbest）：**如果当前粒子的适应度值优于其历史最优位置的适应度值，则更新pbest。
**更新群体最优位置（gbest）：**如果当前粒子的适应度值优于群体最优位置的适应度值，则更新gbest。
**更新速度和位置：**根据以下公式更新粒子的速度和位置：

v_i(t+1) = w * v_i(t) + c1 * rand() * (pbest_i - x_i(t)) + c2 * rand() * (gbest - x_i(t)) x_i(t+1) = x_i(t) + v_i(t+1)

其中，v_i(t)为粒子i在t时刻的速度，x_i(t)为粒子i在t时刻的位置，w为惯性权重，c1和c2为加速系数，rand()为0到1之间的随机数，pbest_i为粒子i的历史最优位置，gbest为群体最优位置。

**判断终止条件：**如果满足终止条件（如达到最大迭代次数或适应度值满足要求），则结束搜索，否则返回步骤2。

PSO算法具有以下优点：

易于实现： PSO算法的原理简单，实现容易。
收敛速度快： PSO算法通过群体协作搜索，收敛速度较快。
全局搜索能力强： PSO算法具有较强的全局搜索能力，不易陷入局部极小值。
参数较少： PSO算法需要调整的参数较少，易于调试。

四、基于PSO优化BP神经网络的PID控制算法

基于PSO优化BP神经网络的PID控制算法将PSO算法应用于BP神经网络的权值和阈值优化，从而克服BP神经网络易陷入局部极小值、训练速度慢等缺点。其基本思路是：

**初始化BP神经网络：**确定BP神经网络的结构（层数、神经元数量），并随机初始化权值和阈值。
**初始化粒子群：**将BP神经网络的权值和阈值作为粒子群中的粒子，随机初始化粒子的位置（代表BP神经网络的权值和阈值）和速度。
**计算适应度值：**将粒子的位置（即BP神经网络的权值和阈值）代入BP神经网络，训练网络，并根据控制系统的性能指标（如超调量、调节时间、稳态误差）计算适应度值。适应度值可以定义为系统性能指标的函数，例如：
```
fitness = w1 * overshoot + w2 * settling_time + w3 * steady_state_error
```
其中，w1、w2、w3为权重系数，用于调整不同性能指标的重要性。
**更新pbest和gbest：**根据适应度值更新每个粒子的历史最优位置和群体最优位置。
**更新速度和位置：**根据PSO算法的公式更新粒子的速度和位置。

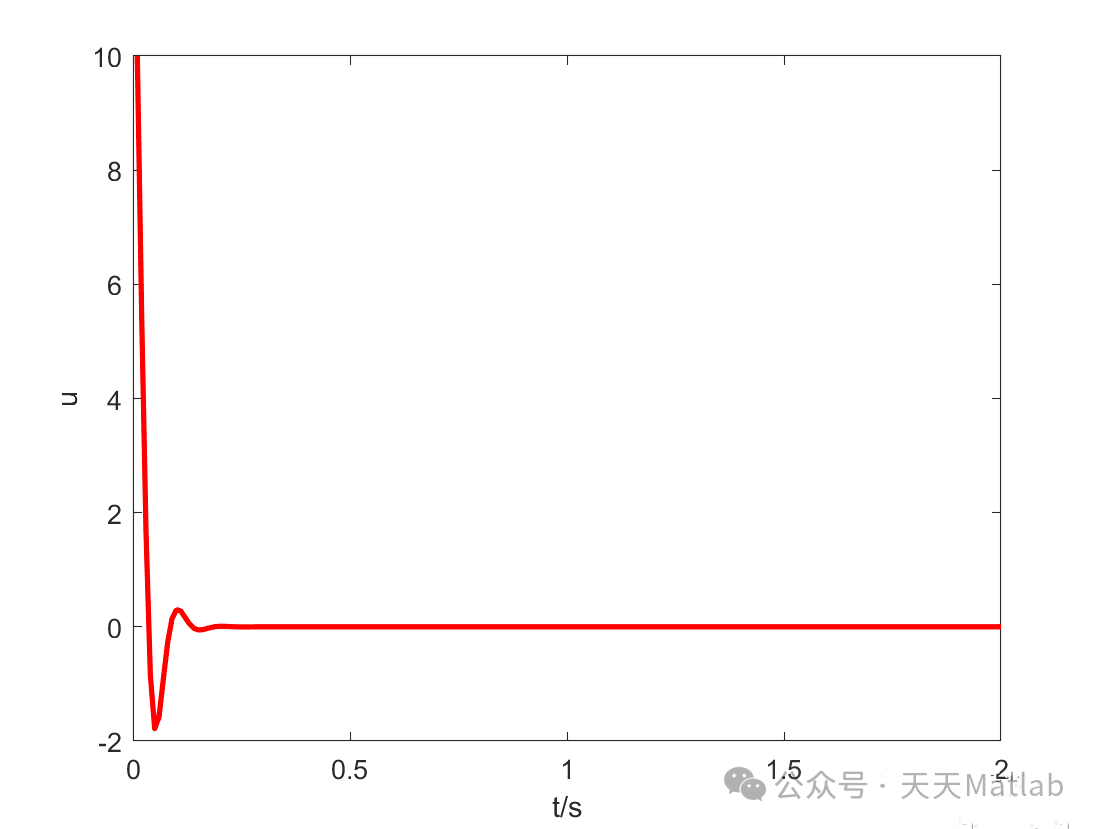

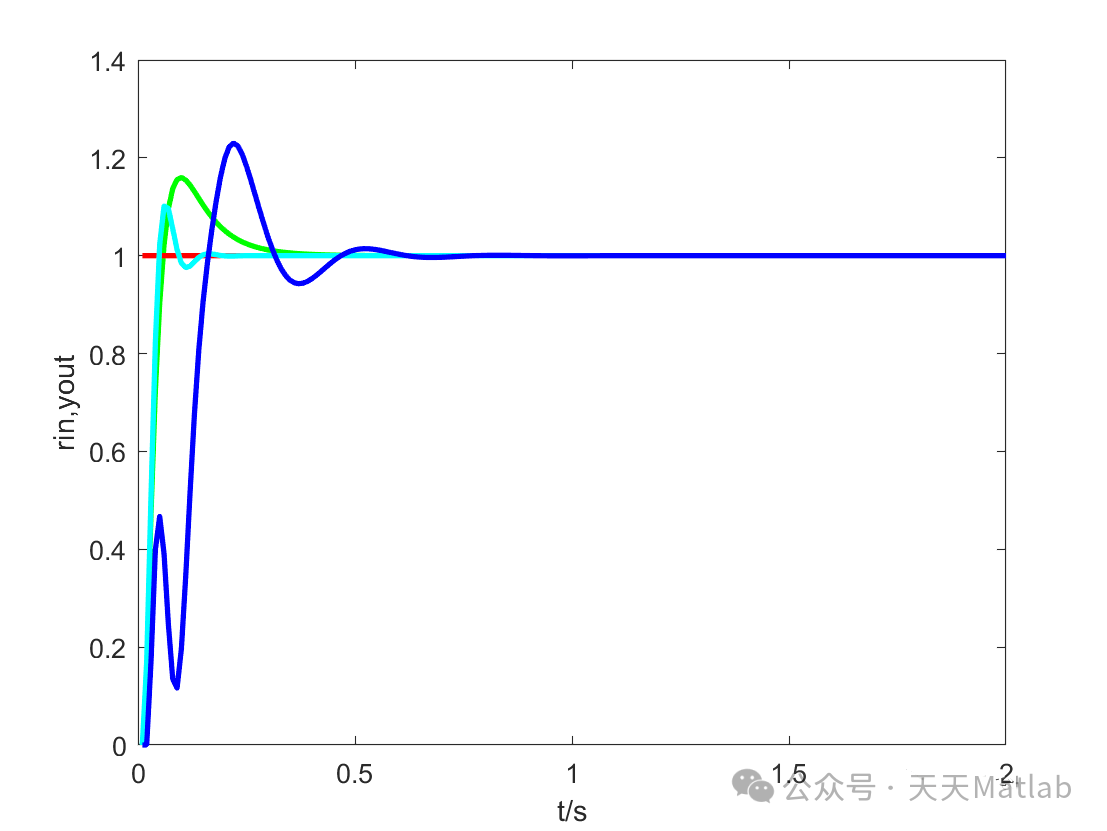

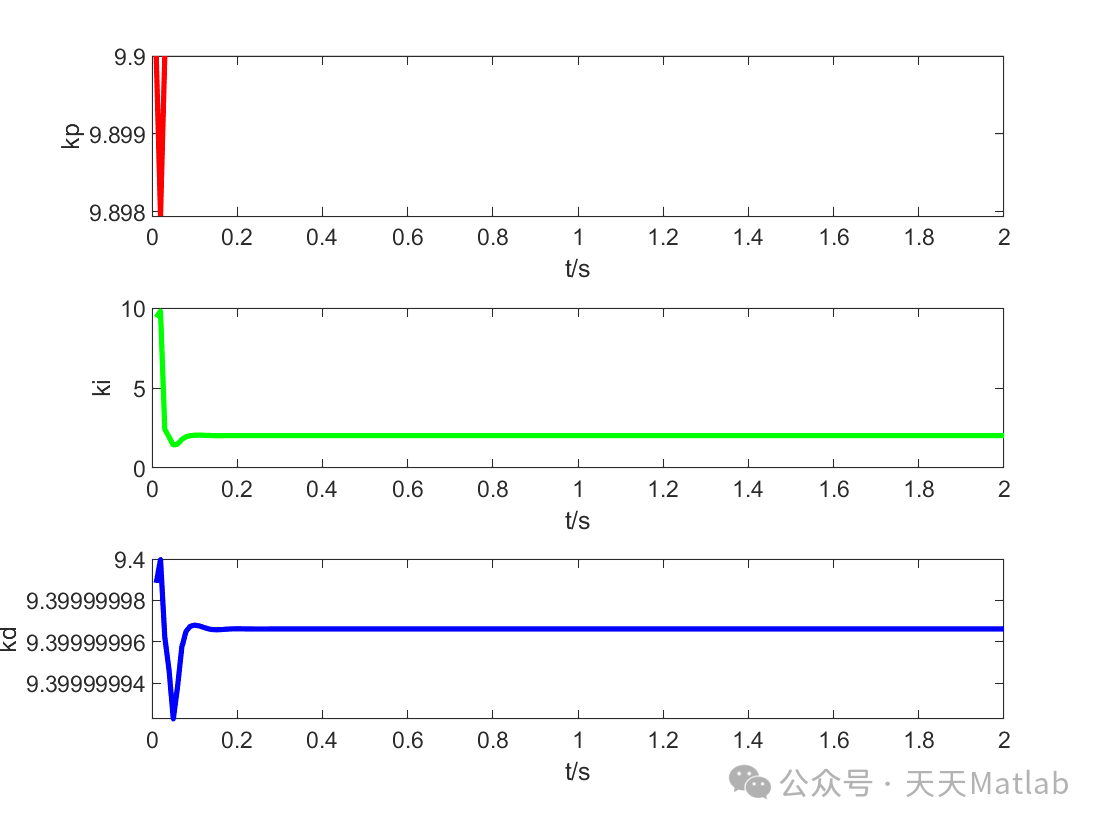

**判断终止条件：**如果满足终止条件（如达到最大迭代次数或适应度值满足要求），则结束搜索，并将群体最优位置所对应的BP神经网络作为最终的PID参数整定器，否则返回步骤3。
