合成孔径雷达（Synthetic Aperture Radar, SAR）是一种主动式微波成像雷达，它利用平台（如卫星或飞机）沿一定方向的运动，通过合成雷达天线孔径的方式，在距离向和方位向同时获得高分辨率的图像。作为SAR图像生成的核心，成像算法的效率和精度直接影响着最终图像的质量。距离多普勒算法（Range Doppler Algorithm, RDA）和Chirp Scaling算法（Chirp Scaling Algorithm, CSA）是两种广泛应用于SAR成像的经典算法。本文旨在对比分析这两种算法的原理、优缺点以及适用场景，以便更好地理解和选择合适的SAR成像方法。

一、距离多普勒算法（RDA）：原理与特点

距离多普勒算法，又称频率域算法，是SAR成像领域中最基本、应用最广泛的算法之一。其核心思想是在距离向进行脉冲压缩以获得距离分辨率，而在方位向则利用目标回波的多普勒频率变化来合成孔径，从而获得方位分辨率。RDA的主要流程包括以下几个步骤：

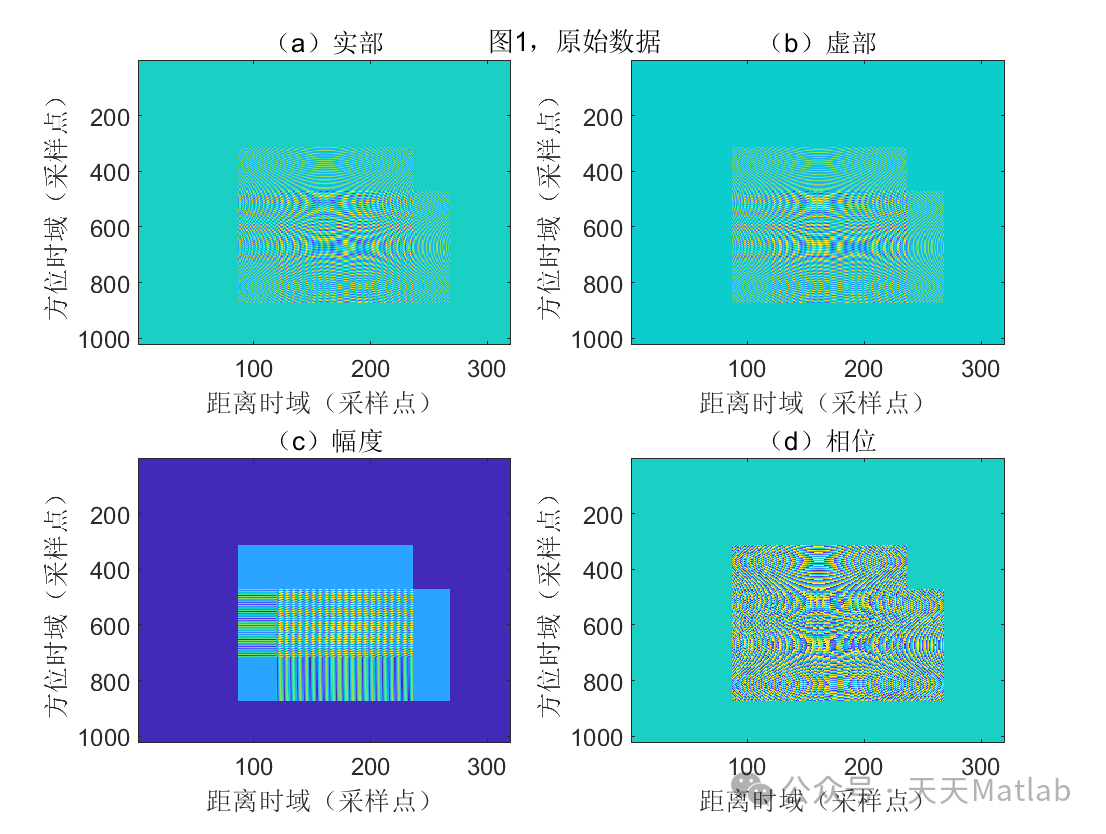

距离向脉冲压缩：首先，对接收到的原始回波信号进行距离向的脉冲压缩处理。由于SAR系统通常发射线性调频信号（Chirp信号），因此脉冲压缩通常采用匹配滤波技术。匹配滤波器根据发射信号的复共轭进行设计，通过卷积运算，将回波信号压缩成窄脉冲，从而提高距离分辨率。
距离徙动校正（Range Migration Correction, RMC）：由于SAR平台运动过程中，不同距离的目标回波会产生不同的距离徙动（Range Migration），即回波在距离单元中的漂移。这种漂移会导致图像散焦。因此，RDA需要进行距离徙动校正。传统的RDA采用基于二阶距离徙动方程的校正方法，即假设距离徙动曲线为二次曲线，然后进行校正。

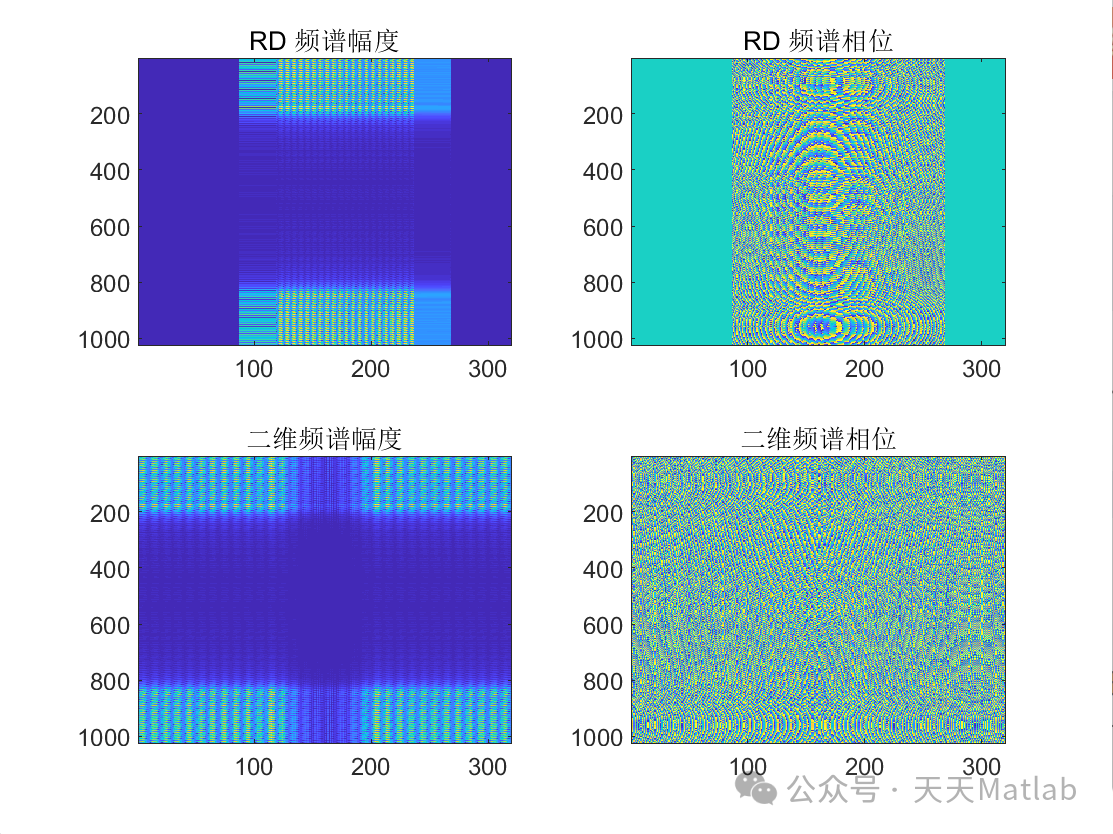

方位向傅里叶变换：经过距离徙动校正后，对距离向压缩后的数据进行方位向的傅里叶变换，将数据从时域转换到频域。在频域中，可以根据目标的多普勒频率对目标进行定位。
方位向脉冲压缩：在方位频域，利用匹配滤波的思想，对不同方位向的信号进行脉冲压缩。由于每个距离单元的回波信号的多普勒频率变化率不同，需要针对每个距离单元设计不同的匹配滤波器。
方位向傅里叶反变换：最后，对方位向压缩后的数据进行傅里叶反变换，将数据从频域转换回时域，从而获得最终的SAR图像。

RDA的优点在于其实现简单，计算效率相对较高，尤其适用于小斜视角、窄测绘带的SAR数据处理。然而，RDA也存在一些局限性：

距离徙动校正精度有限：传统的RDA采用基于二阶距离徙动方程的校正方法，对于大斜视角或长合成孔径时间的SAR数据，距离徙动曲线的近似误差会增大，导致校正精度下降，从而影响成像质量。
方位向脉冲压缩复杂度高：由于每个距离单元的多普勒频率变化率不同，RDA需要为每个距离单元设计不同的匹配滤波器，增加了计算复杂度。
对非理想情况的适应性差： RDA对平台运动轨迹的精确度要求较高，对于平台运动轨迹存在误差的情况，成像质量会受到影响。

二、Chirp Scaling算法（CSA）：原理与特点

Chirp Scaling算法（CSA）是对RDA的改进，它通过引入一个线性调频因子，对回波信号进行chirp scaling操作，从而实现精确的距离徙动校正和方位向脉冲压缩。CSA的核心思想是在距离频域对方位向信号进行操作，通过改变信号的Chirp率来补偿距离徙动，并最终实现精确的聚焦。CSA的主要流程包括以下几个步骤：

距离向脉冲压缩：与RDA相同，CSA首先对接收到的原始回波信号进行距离向的脉冲压缩处理。
距离向傅里叶变换：将经过距离向脉冲压缩的数据进行距离向傅里叶变换，将其转换到距离频域。
Chirp Scaling：在距离频域，利用 chirp scaling因子对信号进行 chirp scaling操作。这一步是CSA的核心，通过 chirp scaling 操作，可以有效地校正距离徙动，并且使得方位向脉冲压缩可以采用相同的匹配滤波器。
距离徙动校正（Secondary Range Compression, SRC）：在 chirp scaling 操作之后，进行二次距离压缩（Secondary Range Compression），进一步校正剩余的距离徙动，提高成像精度。
方位向傅里叶变换：将经过 chirp scaling 和 SRC 处理的数据进行方位向傅里叶变换，将其转换到方位频域。
方位向脉冲压缩：在方位频域，利用统一的匹配滤波器进行方位向脉冲压缩。由于 chirp scaling 操作已经有效地校正了距离徙动，因此可以采用相同的匹配滤波器，大大简化了计算。
方位向傅里叶反变换：最后，对方位向压缩后的数据进行傅里叶反变换，将数据从频域转换回时域，从而获得最终的SAR图像。

CSA的优点在于：

距离徙动校正精度高： CSA通过 chirp scaling 操作，可以精确地校正距离徙动，尤其适用于大斜视角、长合成孔径时间的SAR数据处理。
方位向脉冲压缩简单：由于 chirp scaling 操作使得方位向脉冲压缩可以采用相同的匹配滤波器，大大简化了计算复杂度。
对非理想情况的适应性更强： CSA对平台运动轨迹的误差具有一定的容忍度，可以降低对平台运动轨迹精度的要求。

CSA的缺点在于：

计算复杂度相对较高：与RDA相比，CSA需要进行更多的傅里叶变换和 chirp scaling 操作，因此计算复杂度相对较高。
对参数选择敏感： CSA的性能对 chirp scaling 因子的选择比较敏感，需要仔细调整参数才能获得最佳的成像效果。

三、RDA与CSA的比较分析

表格

特性	距离多普勒算法（RDA）	Chirp Scaling算法（CSA）
距离徙动校正精度	低	高
方位向脉冲压缩复杂度	高	低
计算复杂度	低	中等
对平台运动轨迹的要求	高	相对较低
适用场景	小斜视角、窄测绘带	大斜视角、宽测绘带

四、结论

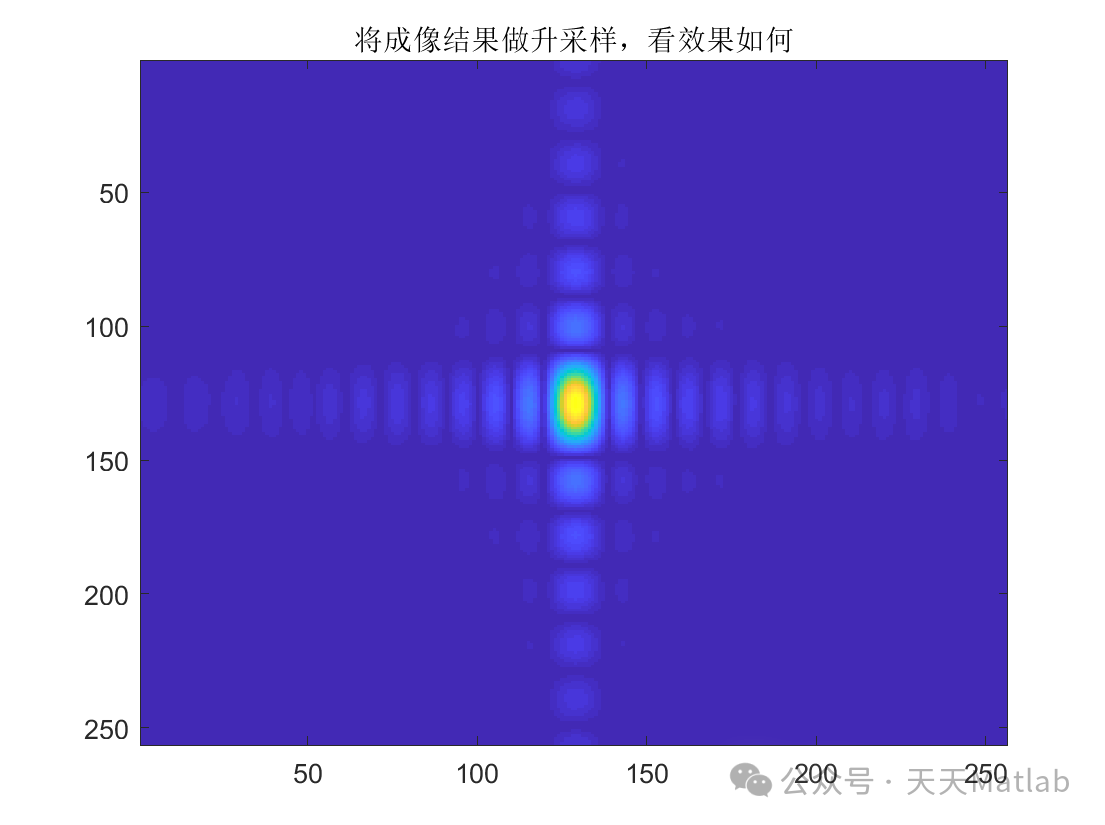

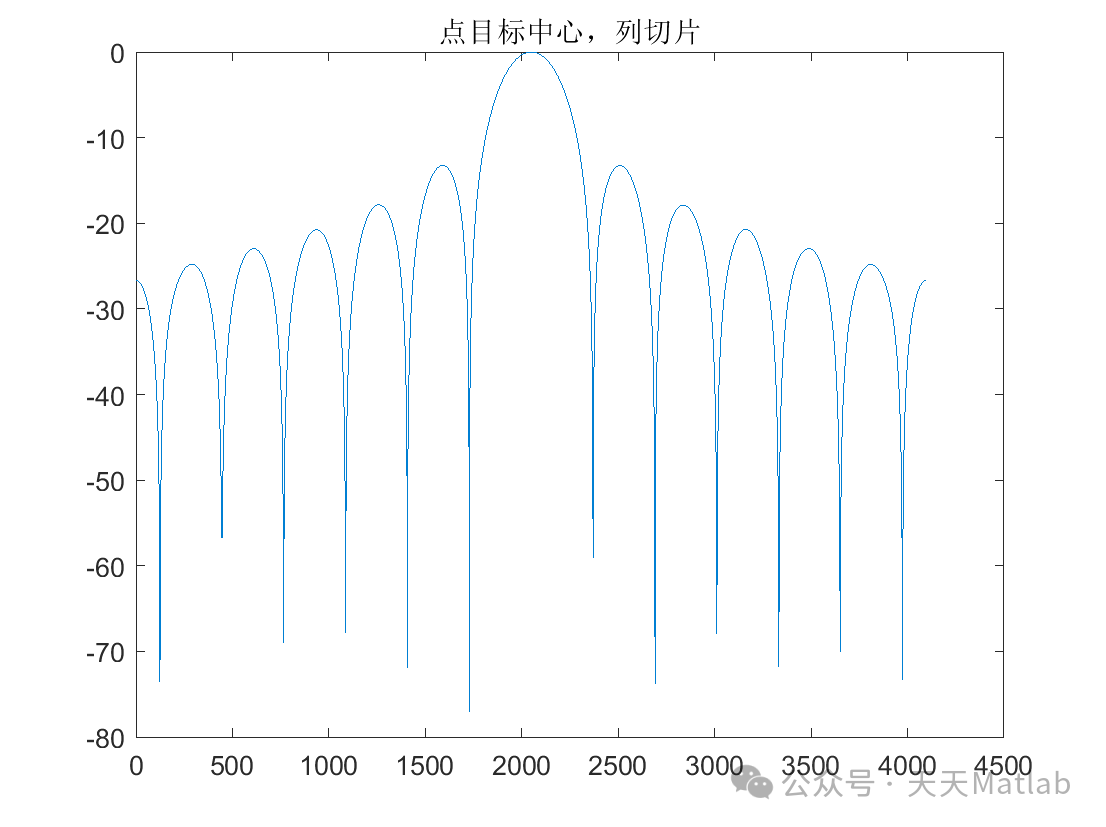

RDA和CSA是两种经典的SAR成像算法，各有优缺点，适用于不同的应用场景。RDA实现简单，计算效率高，适用于小斜视角、窄测绘带的SAR数据处理。 CSA 距离徙动校正精度高，方位向脉冲压缩简单，适用于大斜视角、宽测绘带的SAR数据处理。

在实际应用中，应该根据具体的SAR系统参数、数据特点以及应用需求，综合考虑算法的效率、精度以及对非理想情况的适应性，选择合适的成像算法。随着计算能力的不断提升，CSA在大斜视角、高分辨率SAR成像中逐渐占据主导地位。然而，RDA由于其简单性，仍然在一些低成本、低功耗的SAR系统中发挥着重要的作用。此外，还有一些其他的SAR成像算法，如极坐标格式算法（Polar Format Algorithm, PFA）等，它们也在特定的应用场景中发挥着重要的作用。未来SAR成像算法的发展趋势将朝着更高精度、更高效率、更强的鲁棒性和更好的适应性方向发展。
