摘要： 微带结构作为一种重要的微波传输线，被广泛应用于射频微波集成电路和天线设计中。精确分析其电磁特性对于优化电路性能至关重要。本文旨在探讨利用有限差分时域（FDTD）方法对微带结构进行全波分析，详细阐述FDTD方法的原理、离散化过程、边界条件处理、以及后处理过程，并探讨其优势和局限性。通过本文的讨论，旨在为使用FDTD方法进行微带结构电磁建模提供参考，并为相关领域的研究提供理论基础。

关键词： 有限差分时域（FDTD），微带结构，全波分析，电磁建模，传输线

1. 引言

在现代电子工程领域，微带线因其设计灵活、体积小、成本低等优点，被广泛应用于各类微波和射频电路中。然而，随着工作频率的不断提高，微带线中的辐射效应、色散效应和高阶模式等现象日益显著，传统的准静态分析方法已经无法满足对微带结构进行精确分析的需求。全波电磁分析方法，如矩量法（MoM）、有限元法（FEM）和有限差分时域（FDTD）方法，能够更准确地模拟电磁场的传播特性，成为了分析复杂微波结构的有效工具。

FDTD方法作为一种直接在时域求解麦克斯韦方程组的数值方法，具有直观易懂、计算效率高、适用性广等优点，特别适合于分析复杂几何形状和非线性材料的电磁问题。本文将重点探讨基于FDTD方法实现微带结构的全波分析，详细阐述其理论基础、实现步骤和应用前景。

2. FDTD方法的理论基础

FDTD方法的核心思想是将麦克斯韦方程组在时域和空间上进行离散化，通过交替更新电场和磁场分量来模拟电磁波的传播过程。

2.1 麦克斯韦方程组

FDTD方法基于麦克斯韦方程组的旋度形式：

∂H/∂t = - (1/μ)∇×E - (σ/μ)H (1)

∂E/∂t = (1/ε)∇×H - (σ'/ε)E (2)

其中，E和H分别是电场强度和磁场强度；ε和μ分别是介电常数和磁导率；σ和σ'分别是电导率和等效磁损耗；∇×是旋度算子。

2.2 Yee网格

Yee网格是FDTD方法中常用的离散化空间的方式。它将空间划分为立方体单元，并将电场和磁场分量交错放置在立方体单元的边和面上。这种交错放置方式能够保证电场和磁场分量的更新方程具有中心差分的形式，从而提高计算精度和稳定性。在三维空间中，Yee网格的示意图如下：

css

z | | Hx (i, j+1/2, k+1/2) | / |/ o----y /| / | Hy (i+1/2, j, k+1/2) x | | Ez (i+1/2, j+1/2, k) | o-------i,j,k

2.3 离散化过程

使用中心差分格式对麦克斯韦方程组进行时间和空间的离散化。例如，对于∂Ez/∂t，其离散化形式为：

(Ez(i+1/2, j+1/2, k, n+1) - Ez(i+1/2, j+1/2, k, n)) / Δt = (1/ε) * [ (Hy(i+1/2, j+1, k+1/2, n+1/2) - Hy(i+1/2, j, k+1/2, n+1/2)) / Δx - (Hx(i+1, j+1/2, k+1/2, n+1/2) - Hx(i, j+1/2, k+1/2, n+1/2)) / Δy ] - (σ'/ε) * Ez(i+1/2, j+1/2, k, n)

其中，Δt是时间步长，Δx和Δy分别是x和y方向的空间步长；n表示时间步，i, j, k表示空间网格索引。类似地，可以得到其他五个电场和磁场分量的更新方程。

2.4 时间步长选择

为了保证FDTD计算的稳定性，时间步长Δt必须满足Courant-Friedrichs-Lewy (CFL)条件。对于三维空间，CFL条件如下：

Δt ≤ 1 / (c * sqrt(1/Δx^2 + 1/Δy^2 + 1/Δz^2))

其中，c是光速。

3. 微带结构的FDTD建模

3.1 几何建模

首先，需要对微带结构的几何尺寸进行精确建模。这包括衬底的尺寸、介电常数、损耗角正切，导体线的宽度、厚度和长度，以及金属接地面的尺寸。建模精度直接影响到计算结果的准确性。通常，为了保证精度，网格尺寸需要足够小，至少要保证每波长有10个以上的网格点。

3.2 材料参数设置

根据微带结构中使用的材料，设置相应的电磁参数，如介电常数、磁导率和电导率。对于有损耗的材料，需要设置损耗角正切，以便准确模拟材料的损耗特性。

3.3 激励源设置

为了模拟微带结构的电磁响应，需要设置合适的激励源。常用的激励源包括：

**硬源（Hard Source）：**直接在特定的网格节点上设置电场或磁场的值，该值不受计算结果的影响。
**软源（Soft Source）：**在特定的网格节点上注入电场或磁场，该值会受到计算结果的影响，但通常具有更高的精度。
**缝隙源（Gap Source）：**在微带线的末端设置一个缝隙，并在缝隙之间施加电压或电流激励。
**导波源（Guided Wave Source）：**在微带线的输入端设置一个导波激励，例如基模激励。

3.4 边界条件设置

为了限制计算区域的大小，需要在计算区域的边界上设置合适的边界条件。常用的边界条件包括：

**完美电导体（PEC）：**适用于理想导体表面，如金属接地平面。
**完美磁导体（PMC）：**适用于理想磁导体表面，通常用于对称面的建模。
**吸收边界条件（ABC）：**用于吸收电磁波，以模拟开放空间的辐射效应。常用的ABC包括一阶Mur吸收边界条件、二阶Mur吸收边界条件和完美匹配层（PML）。PML是目前最有效的吸收边界条件，能够实现高精度和低反射。

4. FDTD计算过程

4.1 初始化

在计算开始之前，需要对计算区域内的所有电场和磁场分量进行初始化，通常将其设置为零。

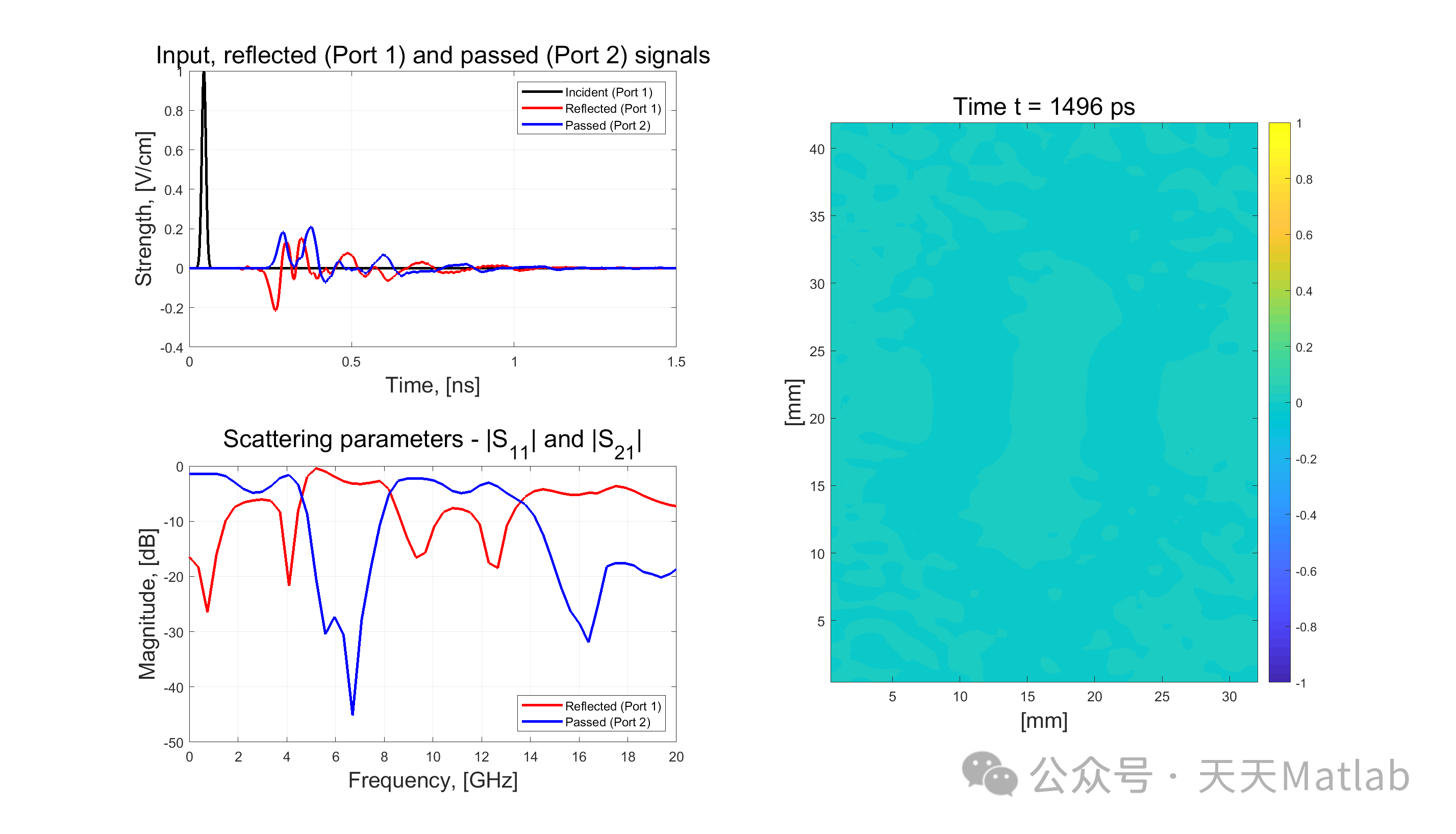

4.2 时域迭代

按照FDTD方法的更新方程，交替更新电场和磁场分量。每一次迭代都代表一个时间步长，直到达到预定的计算时间或者满足收敛条件。
