机械臂作为一种重要的工业自动化设备，广泛应用于制造、医疗、物流等领域。其核心功能之一便是路径规划，旨在寻找从起点到目标点的最优或可行轨迹，同时避免与环境中障碍物的碰撞。本文将深入探讨基于快速扩展随机树（Rapidly-exploring Random Tree, RRT）算法实现三轴机械臂路径规划的方法，并分析其优势与局限。

一、路径规划的重要性与挑战

机械臂的路径规划问题本质上是在约束条件下寻找最优解。这些约束条件包括：

• 运动学约束:

   机械臂自身的关节角度范围、速度、加速度等限制。

• 动力学约束:

   机械臂负载能力、关节力矩限制等。

• 环境约束:

   工作空间内存在的障碍物，如其他设备、工作台等。

在复杂的工业环境中，传统的路径规划方法，如A*算法、Dijkstra算法等，往往面临计算复杂度高、搜索效率低等问题，难以满足实时性和鲁棒性的要求。特别是对于具有高自由度的机械臂，其构型空间庞大，采用基于搜索的算法容易陷入局部最优，导致规划失败。因此，需要寻求一种能够高效地在复杂环境中找到可行路径的算法。

二、RRT算法原理与优势

RRT算法是一种基于随机采样的路径规划算法，其核心思想是通过随机生成节点，并不断扩展树结构，直至连接到目标点或到达一定的迭代次数。其主要步骤如下：

1. 初始化:

    创建一个起始节点，将其添加到树结构中。

2. 随机采样:

    在构型空间内随机生成一个节点，记为x_rand。

3. 寻找最近邻节点:

    在树结构中寻找距离x_rand最近的节点，记为x_near。

4. 扩展树结构:

    从x_near向x_rand方向扩展一定步长，生成新的节点x_new。

5. 碰撞检测:

    检测x_new与环境中的障碍物是否发生碰撞。若发生碰撞，则放弃该节点，返回第2步。

6. 添加节点:

    若未发生碰撞，则将x_new添加到树结构中，并连接x_near和x_new。

7. 判断目标点是否可达:

    检测x_new是否足够接近目标点。若满足条件，则搜索成功，连接x_new和目标点，并提取路径；若未满足条件，则返回第2步。

8. 迭代终止:

    若达到最大迭代次数仍未找到可行路径，则搜索失败。

RRT算法的优势在于：

• 概率完备性:

   在迭代次数足够多的情况下，RRT算法能够以概率接近1找到可行路径。

• 高效性:

   RRT算法通过随机采样，能够快速探索构型空间，避免了全局搜索的低效性。

• 适用性广泛:

   RRT算法能够处理具有高自由度的机械臂路径规划问题，并适用于复杂的环境。

• 易于实现:

   RRT算法的实现相对简单，易于理解和应用。

三、三轴机械臂路径规划实现

针对三轴机械臂的路径规划，可以采用以下步骤：

1. 建立机械臂运动学模型: 建立机械臂的D-H参数，推导正逆运动学方程，实现从关节空间到笛卡尔空间的转换。

2. 定义构型空间: 将三轴机械臂的关节角度作为构型空间的维度，定义每个关节角度的范围。

3. 障碍物建模: 将工作空间中的障碍物进行建模，如使用三维点云、网格模型等。

4. RRT算法实现:

   • 随机采样:

      在每个关节角度的范围内随机生成一个关节角度向量，作为x_rand。

   • 寻找最近邻节点:

      计算x_rand与树结构中所有节点的距离，选择距离最近的节点作为x_near。距离度量可以使用欧氏距离或加权欧氏距离，权重可以根据关节的特性进行调整。

   • 扩展树结构:

      从x_near向x_rand方向扩展一定步长，可以采用直线插值或更复杂的插值方法，生成新的关节角度向量x_new。步长大小需要根据机械臂的运动能力和环境的复杂程度进行调整。

   • 碰撞检测:

      将x_new通过正运动学方程转换为笛卡尔空间坐标，并检测机械臂的连杆与障碍物是否发生碰撞。碰撞检测可以使用基于距离的算法，如GJK算法或SAT算法。

   • 添加节点:

      若未发生碰撞，则将x_new添加到树结构中，并连接x_near和x_new。

   • 判断目标点是否可达:

      将x_new通过正运动学方程转换为笛卡尔空间坐标，并计算其与目标点之间的距离。若距离小于设定的阈值，则认为目标点可达。

   • 路径提取:

      从目标点开始，沿着树结构回溯到起始节点，得到一条可行的路径。

5. 路径优化: RRT算法生成的路径往往不是最优的，可以采用路径平滑、路径优化等方法，进一步改善路径的质量。例如，可以采用shortcut算法，随机选择路径上的两个点，判断这两个点之间是否存在直线路径，若存在则用直线路径替换原始路径。

四、RRT算法的局限性与改进

RRT算法虽然具有诸多优点，但也存在一些局限性：

• 概率完备性:

   RRT算法只能保证概率完备性，不能保证一定能找到可行路径，特别是在狭窄通道环境中。

• 路径质量不高:

   RRT算法生成的路径往往不是最优的，需要进行后续的路径优化。

• 参数敏感:

   RRT算法的性能受到参数设置的影响，如步长大小、最大迭代次数等。

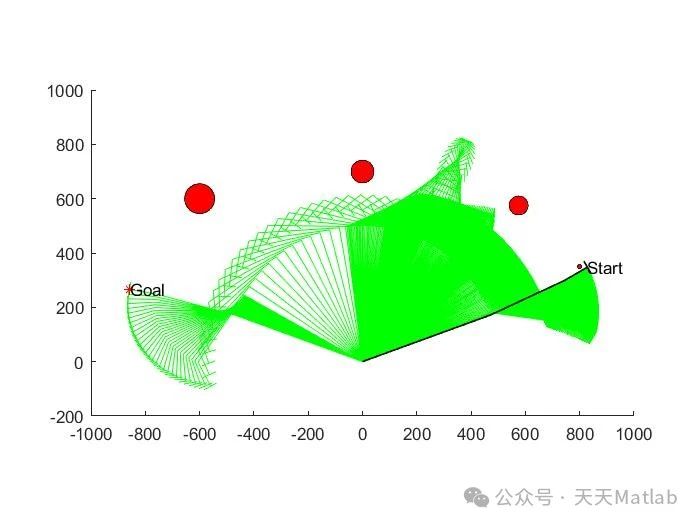

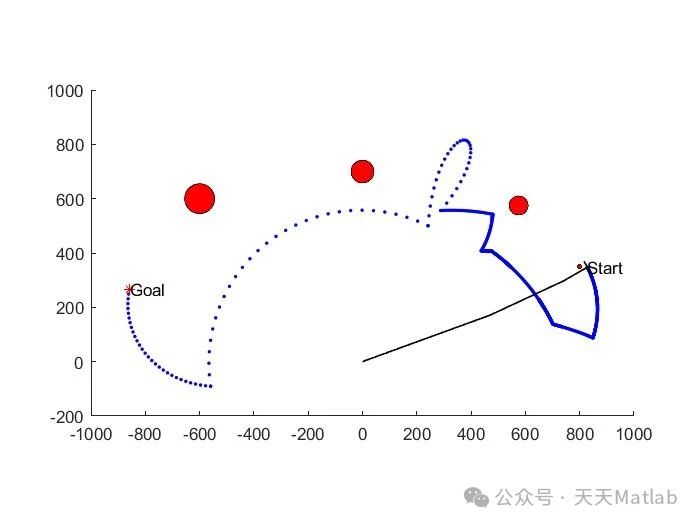

⛳️ 运行结果
