🔥 内容介绍

在现代工业生产中，工艺参数的优化是提升产品质量、降低生产成本、提高生产效率的关键环节。然而，许多复杂的工业过程往往呈现出高度的非线性、强耦合性以及多目标性，使得传统的经验式或单目标优化方法难以奏效。近年来，基于机器学习模型的预测与优化方法，特别是结合多目标进化算法的应用，为解决这类问题提供了新的思路和强大的工具。本文将深入探讨如何利用最小二乘支持向量机（LSSVM）进行工艺参数与性能指标的建模，并结合NSGA-II（非劣排序遗传算法II）进行多目标优化，最后通过“酷炫相关性气泡图”对参数间的关系及优化结果进行可视化展示。

1. 工艺参数优化的挑战与机遇

现代工业生产过程往往涉及众多工艺参数，例如温度、压力、流速、浓度、时间等。这些参数之间的相互作用复杂且非线性，微小的变化都可能对最终产品性能产生显著影响。同时，实际生产往往需要同时满足多个相互冲突的目标，例如最大化产量、最小化能耗、确保产品质量、降低废品率等。 이러한 다중 목표를 동시에 달성하는 것은 매우 어려운 문제입니다. 传统的优化方法，如单因素实验、正交实验等，往往只能探索有限的参数空间，且难以捕捉复杂的参数交互作用。基于经验的调整则高度依赖操作人员的经验和判断，效率低下且难以保证稳定性。

然而，随着数据采集技术的进步和计算能力的提升，工业生产过程积累了大量的历史数据。这些数据蕴含着丰富的工艺参数与性能指标之间的关系信息，为基于数据驱动的建模与优化提供了可能。通过构建精确的预测模型，可以有效地模拟不同工艺参数组合下的性能表现，从而为优化提供决策依据。

2. 最小二乘支持向量机 (LSSVM) 在工艺建模中的应用

为了有效地建立工艺参数与性能指标之间的非线性关系模型，我们选择最小二乘支持向量机（LSSVM）作为预测工具。LSSVM是支持向量机（SVM）的一种改进形式，它将SVM的二次规划问题转化为线性方程组求解，极大地降低了计算复杂度，尤其适用于处理大规模数据。

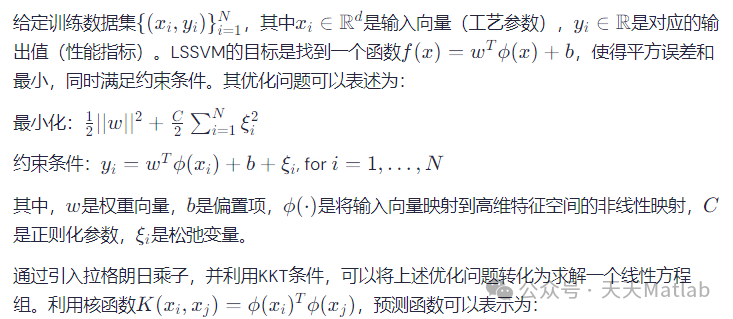

LSSVM的基本原理是将输入空间的非线性问题通过核函数映射到高维特征空间，然后在特征空间中进行线性回归。其数学模型如下：

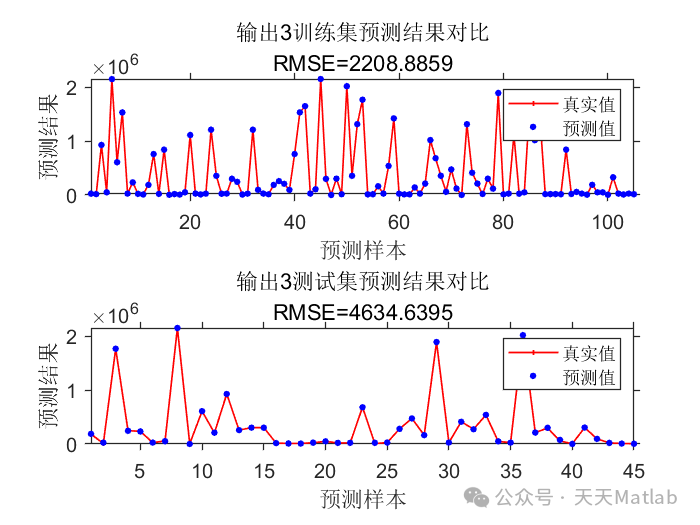

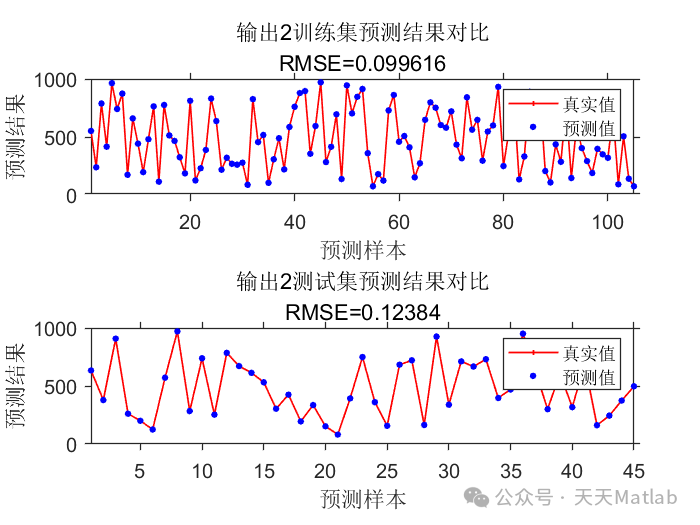

通过历史数据对LSSVM模型进行训练，可以建立输入工艺参数与输出性能指标之间的非线性预测模型。训练过程中需要对模型参数（如RBF核函数的𝜎σ和正则化参数𝐶C）进行优化，常用的方法包括交叉验证、网格搜索、遗传算法等。训练好的LSSVM模型可以作为后续优化算法的适应度函数，评估不同工艺参数组合的性能。

3. NSGA-II算法在多目标优化中的应用

当需要同时优化多个相互冲突的性能指标时，单目标优化算法无法找到帕累托最优解集。多目标优化旨在寻找一组解，使得在一个目标上有所改进，至少不会在其他目标上变得更差。NSGA-II（Non-dominated Sorting Genetic Algorithm II）是一种流行的多目标遗传算法，它通过引入非劣排序、精英策略和拥挤距离等机制，能够有效地搜索帕累托前沿。

NSGA-II算法的主要步骤如下：

初始化种群：
随机生成一定数量的个体，每个个体代表一组工艺参数组合。
非劣排序：
根据个体的目标函数值，对种群进行非劣排序，将种群划分为不同的非劣层。位于第一非劣层的个体是帕累托最优解集中的一部分。
拥挤距离计算：
在每个非劣层内部，计算个体的拥挤距离，用于衡量个体在目标空间中的密集程度。拥挤距离大的个体更有利于保持种群的多样性。
选择操作：
基于非劣排序和拥挤距离，采用锦标赛选择等方式选择优秀的个体进入下一代。优先级高的个体（非劣层靠前）和拥挤距离大的个体更容易被选中。
交叉与变异：
对选中的个体进行交叉和变异操作，生成新的个体，以探索更广阔的参数空间。
合并父代与子代：
将父代和子代个体合并，组成新的种群。
重复步骤2-6：
直到满足终止条件（如达到最大迭代次数或帕累托前沿不再显著改进）。

在我们的工艺参数优化问题中，NSGA-II算法的每个个体代表一组工艺参数的取值。个体的适应度函数由训练好的LSSVM模型提供，用于评估该工艺参数组合下的多个性能指标。例如，如果我们有四个优化目标：最大化产量、最小化能耗、最大化产品A纯度、最小化杂质B含量，那么每个个体将有四个目标函数值。NSGA-II算法的目标就是寻找一组工艺参数组合，使得这四个目标函数值在帕累托意义下最优。

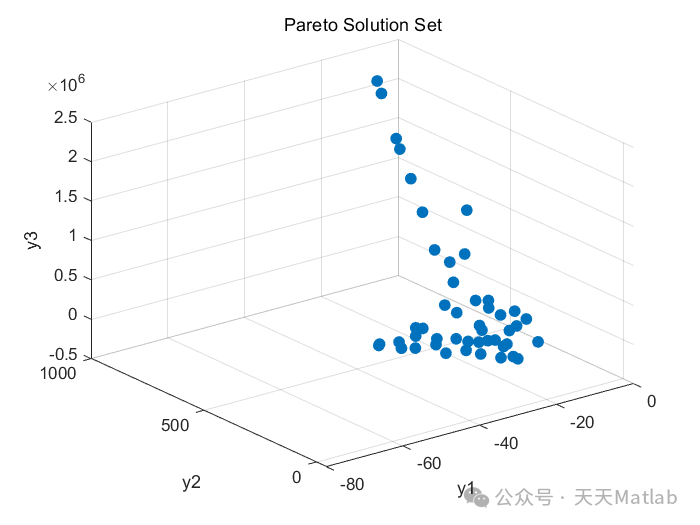

通过NSGA-II算法的迭代优化，可以获得一个帕累托最优解集。这个解集中的每个解都代表一种最优的工艺参数组合，它们在四个目标之间达到了权衡。决策者可以根据实际需求，从帕累托前沿中选择最适合的工艺参数方案。

4. “酷炫相关性气泡图”的可视化探索

在获得LSSVM模型和NSGA-II优化结果后，如何有效地理解工艺参数之间的关系以及它们对性能指标的影响，并直观地展示优化结果，成为下一步的关键。传统的表格或二维图表难以清晰地呈现多个参数之间的复杂关系以及多目标优化结果。为了更生动地展示这些信息，我们可以利用“酷炫相关性气泡图”进行可视化探索。

“酷炫相关性气泡图”是一种多维度数据可视化方式，它可以同时展示多个变量之间的关系。在我们的应用中，可以考虑以下几个方面来设计气泡图：

轴代表参数或目标：
可以将重要的工艺参数或性能指标放在图表的X轴和Y轴上，例如两个主要工艺参数。
气泡代表优化解：
帕累托最优解集中的每一个解（即一组工艺参数组合及其对应的性能指标值）可以表示为一个气泡。
气泡大小代表某一性能指标：
气泡的大小可以用来表示某个重要的性能指标，例如产量。气泡越大，产量越高。
气泡颜色代表另一性能指标：
气泡的颜色可以用来表示另一个重要的性能指标，例如能耗。通过不同的颜色梯度，可以直观地看出不同工艺参数组合下的能耗水平。
气泡位置代表参数取值：
气泡在X轴和Y轴上的位置直接反映了该优化解对应的工艺参数取值。

此外，可以在气泡上添加文本标签，显示具体的参数值或性能指标值，或者在鼠标悬停时显示详细信息。通过动态交互，用户可以缩放、平移图表，或选择特定范围的气泡进行更深入的分析。

“酷炫相关性气泡图”的优点在于：

直观性：
通过大小、颜色、位置等视觉元素，能够直观地呈现多个变量之间的关系，易于理解。
多维度信息：
在二维平面上同时展示多个维度的数据，提供了丰富的信息量。
发现潜在关系：
通过观察气泡的分布、大小和颜色变化，可以发现工艺参数之间的相关性以及它们对不同性能指标的影响规律。
辅助决策：
决策者可以根据气泡图，快速识别不同优化方案的优劣，并选择符合需求的最佳方案。

例如，在优化化工反应过程时，X轴可以是反应温度，Y轴可以是反应时间。气泡大小代表产品收率，颜色代表副产物含量。通过气泡图，可以清晰地看到不同温度和时间组合下的收率和副产物含量，以及在帕累托前沿上，高收率往往伴随着较高的副产物含量，反之亦然。决策者可以根据对收率和纯度的优先级，选择合适的工艺参数。

5. 总结与展望

将最小二乘支持向量机（LSSVM）用于工艺参数与性能指标的建模，并结合NSGA-II算法进行多目标优化，是一种行之有效的解决复杂工业过程优化问题的方法。LSSVM能够有效地捕捉参数间的非线性关系，为优化提供准确的预测模型。NSGA-II算法则能够有效地搜索多目标优化问题的帕累托前沿，提供一组最优的工艺参数解决方案。
