🔥 内容介绍

全桥逆变器作为电力电子领域的核心拓扑之一，在将直流电转换为交流电的应用中扮演着至关重要的角色。尤其是在可再生能源并网、电动汽车充电、不间断电源（UPS）等领域，其性能直接关系到系统的效率、可靠性和电能质量。本文深入研究了基于双极性脉宽调制（PWM）策略的开关全桥逆变器。着重探讨了三个关键设计参数对其输出波形、谐波含量、开关损耗以及系统效率的影响：调制指数（Modulation Index）、开关频率（Switching Frequency）和输出滤波器设计。本文将详细分析这些参数之间的相互作用以及它们对整体系统性能的权衡影响，并基于采用MOSFET作为开关器件的全桥拓扑进行讨论。

关键词： 全桥逆变器；双极性PWM；调制指数；开关频率；滤波器设计；MOSFET；谐波；效率

引言

电力电子技术是现代工业和日常生活中不可或缺的组成部分。在电力变换的各个环节中，逆变器作为将直流电能转换为交流电能的设备，其重要性日益凸显。随着对电能质量和系统效率要求的不断提高，如何设计高性能的逆变器成为了研究的热点。

全桥逆变器因其对称的结构和较高的输出电压能力，被广泛应用于中高功率场合。基于PWM技术的全桥逆变器，通过对开关器件的通断进行精确控制，可以生成接近正弦波的输出电压。其中，双极性PWM是一种常用的调制策略，其特点是桥臂两端的开关器件交替导通和关断，使得输出电压在正负直流母线电压之间变化，从而产生较高的等效开关频率，有利于减小输出滤波器的体积。

在构建全桥逆变器时，开关器件的选择至关重要。MOSFET（金属氧化物半导体场效应晶体管）凭借其高开关速度、低导通电阻和易于驱动等优点，在中低功率以及部分高频应用中得到广泛应用。本文的研究正是基于采用MOSFET作为开关器件的全桥逆变器平台。

本文旨在深入探讨双极性PWM全桥逆变器中的几个核心设计参数：调制指数、开关频率和输出滤波器设计。这些参数并非独立存在，而是相互影响、相互制约。理解它们之间的关系，对于优化逆变器性能、提高效率、降低成本具有重要的指导意义。

1. 调制指数（Modulation Index）的影响研究

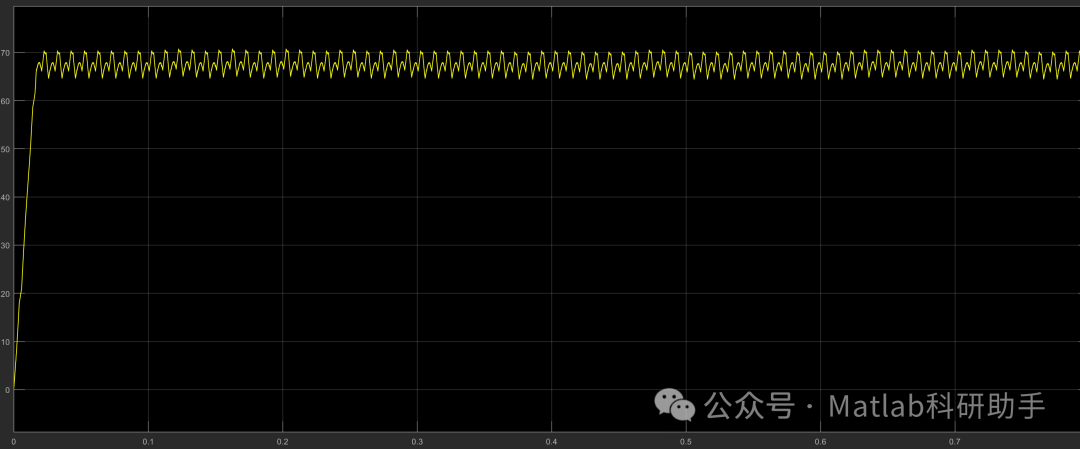

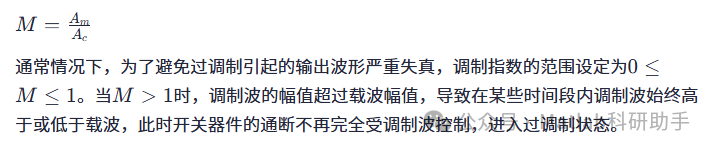

调制指数（MM）是双极性PWM逆变器中一个关键的控制参数，定义为调制波幅值与载波幅值之比：

M=AmAc

调制指数对逆变器性能的主要影响体现在以下几个方面：

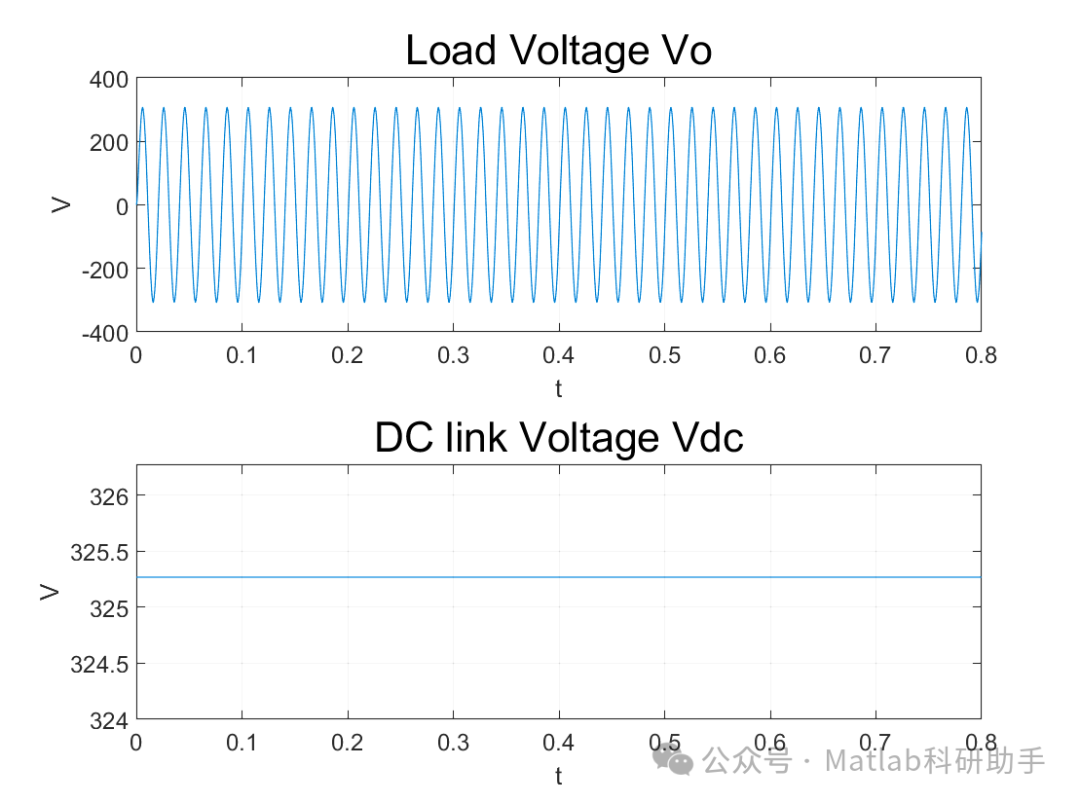

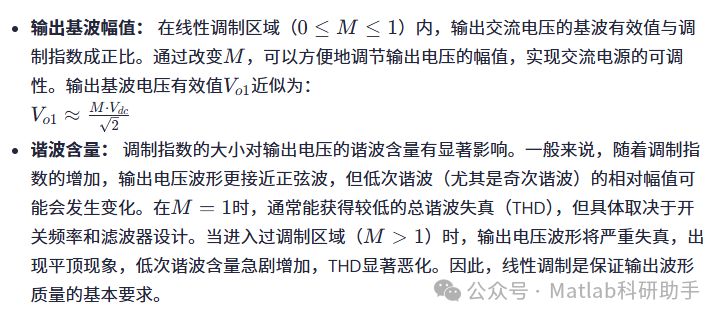

1.1 输出电压幅值与波形质量

1.2 开关损耗

调制指数对开关器件的开关损耗也有间接影响。虽然在一个开关周期内，开关频率是固定的，但调制指数改变了开关导通和关断的时间比例，这可能会影响开关瞬间的电压电流波形，从而轻微影响开关损耗。然而，相对于开关频率和负载电流而言，调制指数对开关损耗的影响通常较小。

1.3 控制复杂性

在实际控制中，需要根据负载需求和直流母线电压变化动态调整调制指数，以维持稳定的输出电压。这需要一套有效的控制算法，如电压外环控制，增加了控制系统的复杂性。

2. 开关频率（Switching Frequency）的影响研究

2.1 输出波形质量与滤波器设计

谐波频率：
开关频率直接决定了输出电压中主要谐波的频率分布。对于双极性PWM，谐波主要集中在开关频率及其倍数附近，以及调制频率与开关频率的组合频率。提高开关频率可以将这些谐波推向更高的频率，使得它们更容易被输出滤波器滤除。
滤波器体积与成本：
为了达到所需的输出电压波形质量（例如，满足电网并网标准或负载要求），需要设计合适的输出滤波器（通常是LC或LCL滤波器）。随着开关频率的提高，谐波频率升高，滤波器所需的电感和电容值可以减小，从而减小滤波器的体积、重量和成本。这是高开关频率的主要优势之一。

2.2 开关损耗

开关损耗：
开关频率与开关损耗呈正相关。每次开关器件导通和关断都会产生损耗，包括开通损耗和关断损耗。在给定负载条件下，提高开关频率意味着单位时间内开关次数增加，从而导致总的开关损耗显著增加。这是高开关频率的主要缺点之一。
MOSFET的开关特性：
MOSFET的开关损耗主要由开通和关断时的电流电压交叠区域以及寄生电容的充放电引起。高速开关是MOSFET的优势，但也意味着在高频下开关损耗会变得更为突出。

2.3 驱动要求与死区时间

提高开关频率对开关器件的驱动电路提出了更高的要求，需要更快的驱动速度和更小的驱动延迟。同时，为了保证在高频下的安全运行，死区时间的设计也变得更加关键和困难。过短的死区时间可能在高频下导致桥臂直通，而过长的死区时间则会引入更多的谐波失真。

2.4 电磁干扰（EMI）

高开关频率会产生更强的电磁辐射，增加EMI问题。这需要额外的EMI滤波和屏蔽设计来满足相关的电磁兼容标准。

3. 输出滤波器设计的影响研究

输出滤波器的主要作用是滤除PWM开关产生的谐波，使输出电压或电流尽可能接近纯正弦波。常见的输出滤波器包括L型、LC型和LCL型滤波器。本文主要讨论LC滤波器的设计对逆变器性能的影响。

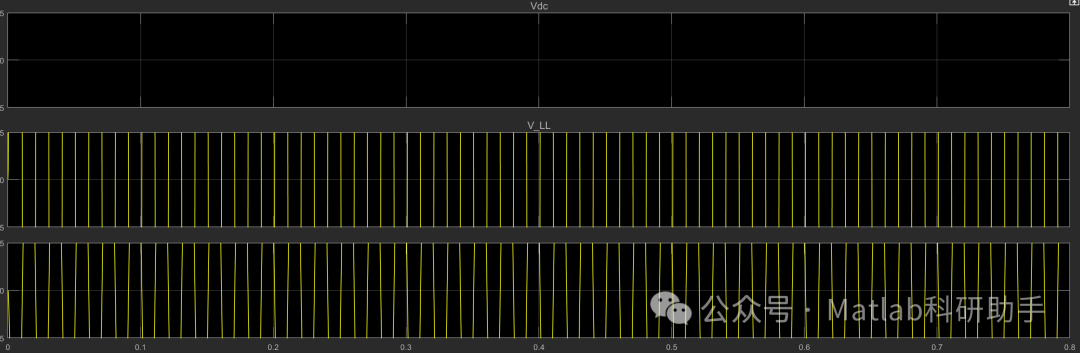

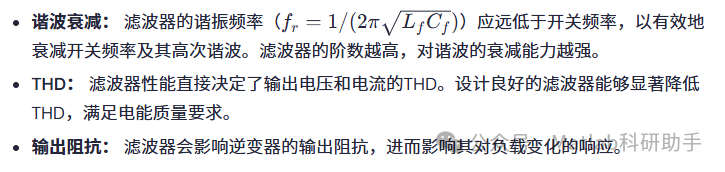

3.1 输出电压/电流质量

3.2 滤波器尺寸、重量和成本

L和C值：
滤波器所需的电感和电容值与开关频率以及所需的滤波效果密切相关。在给定开关频率下，要获得更好的滤波效果（更低的THD），通常需要更大的电感和电容，从而增加滤波器的尺寸、重量和成本。反之，提高开关频率可以减小所需的L和C值。
磁芯和电容选型：
电感需要合适的磁芯材料，电容需要选择合适的类型（如薄膜电容在高频应用中更优）。这些选择都会影响滤波器的性能、成本和可靠性。

3.3 系统动态响应

滤波器会引入额外的相位延迟，影响逆变器的动态响应速度。尤其是在并网应用中，滤波器特性对电流控制的稳定性有重要影响。LCL滤波器相比LC滤波器具有更好的谐波衰减能力，但其固有的谐振特性需要在控制系统中加以阻尼或抑制，增加了控制设计的复杂性。

3.4 功率损耗

滤波器中的电感和电容都会存在损耗。电感损耗主要包括铜损和铁损，电容损耗主要与等效串联电阻（ESR）有关。这些损耗会降低逆变器的整体效率。在高频下，电感和电容的损耗可能会增加。

4. 调制指数、开关频率与滤波器设计的相互影响及权衡

调制指数、开关频率和滤波器设计之间存在着复杂的相互作用和权衡关系。优化逆变器性能需要在这些参数之间找到最佳平衡点。

提高开关频率与滤波器：
提高开关频率有利于减小滤波器体积和成本，但也增加了开关损耗和EMI问题。在给定输出波形质量要求下，如果选择较低的开关频率，则需要更大、更昂贵的滤波器；如果选择较高的开关频率，则可以采用较小的滤波器，但需要承受更高的开关损耗和更严峻的EMI挑战。
调制指数与滤波器：
调制指数影响输出电压的谐波含量分布。在固定开关频率下，选择合适的滤波器需要考虑不同调制指数下的谐波特性。
效率与成本：
效率是衡量逆变器性能的关键指标之一。提高开关频率可以减小滤波器损耗（体积减小），但增加了开关损耗。降低开关频率可以减小开关损耗，但增加了滤波器损耗和成本。需要在效率和成本之间进行权衡。
动态响应与稳定性：
滤波器设计影响系统的动态响应和稳定性。高阶滤波器虽然滤波效果好，但可能引入不稳定的谐振点，需要更复杂的控制策略。

基于MOSFET的逆变器在高频应用中具有优势，这使得提高开关频率成为一种可行的选择，从而减小滤波器体积。然而，MOSFET的开关损耗在高频下仍然是主要损耗来源之一。因此，需要在可接受的开关损耗范围内选择尽可能高的开关频率，然后设计相应的滤波器来满足输出波形质量要求。

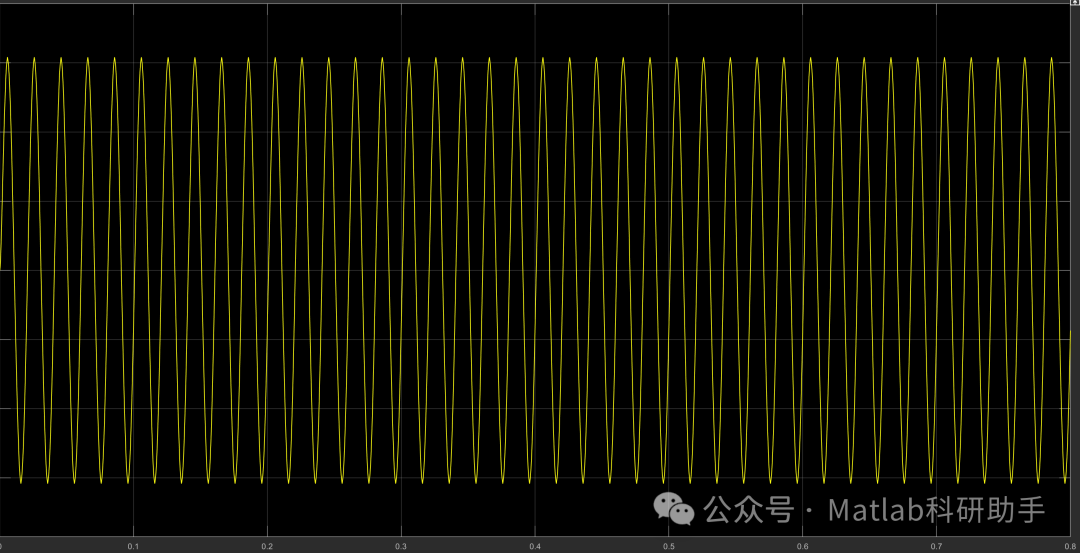

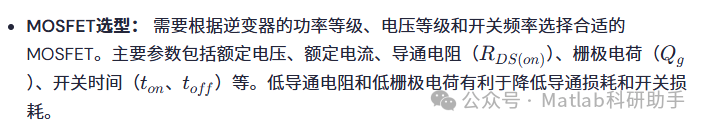

5. 基于MOSFET的全桥逆变器设计考虑

在基于MOSFET的全桥逆变器设计中，除了调制指数、开关频率和滤波器设计外，还需要考虑以下因素：

栅极驱动电路：
需要设计高速、高电流的栅极驱动电路，以快速驱动MOSFET，减小开关时间，降低开关损耗。驱动电路的抗干扰能力也很重要。
散热设计：
MOSFET的损耗主要转化为热量，需要有效的散热措施来控制管温，保证器件的可靠性。散热设计包括散热器选择、热界面材料和通风等。
死区时间设计：
死区时间的选择需要在防止桥臂直通和减小输出波形失真之间进行权衡。在高频下，精确的死区时间控制尤为重要。
保护电路：
需要设计过流、过压、欠压、过温等保护电路，以保护逆变器和负载免受损坏。
控制算法：
除了PWM调制策略，还需要设计有效的控制算法来实现输出电压/电流的稳定控制、并网控制（对于并网逆变器）、最大功率点跟踪（对于光伏逆变器）等功能。
