在现代工业自动化中，交流电机因其坚固性、可靠性和维护简便性而得到广泛应用。然而，许多应用场景，特别是那些对成本、体积或恶劣环境有要求的场合，希望去除物理速度传感器，实现无传感器控制。扩展卡尔曼滤波器（Extended Kalman Filter, EKF）作为一种强大的状态估计算法，在无速度传感器交流电机驱动中展现出卓越的性能。本文旨在深入探讨将EKF应用于无速度传感器交流电机驱动的理论基础、实现方法、优点以及面临的挑战，并展望其未来的发展趋势。

引言

交流电机无传感器控制技术是电机控制领域的一个重要研究方向。通过估计电机的转子速度和位置，可以实现高性能的矢量控制或直接转矩控制，而无需依赖昂贵的、易受环境干扰的物理传感器。传统的无传感器方法包括基于电压模型的积分器、基于电流模型的磁链观测器、模型参考自适应系统（MRAS）等。然而，这些方法在低速或零速运行时通常存在性能下降或稳定性问题。

卡尔曼滤波器（Kalman Filter, KF）是一种最优线性状态估计算法，在处理具有高斯白噪声的线性动态系统时表现出色。然而，交流电机模型本质上是非线性的。扩展卡尔曼滤波器（EKF）是对KF的扩展，通过在线性化非线性系统模型，将其应用于非线性系统的状态估计。在无传感器交流电机驱动中，EKF能够有效地融合电机的电压和电流测量值，并结合电机模型，对难以直接测量的状态变量，如转子速度、磁链和电流进行精确估计，从而实现高性能的无传感器控制。

EKF在交流电机无传感器驱动中的理论基础

EKF应用于无传感器交流电机驱动的核心在于将交流电机模型视为一个具有系统噪声和测量噪声的非线性动态系统。以下将分别从系统模型、测量模型和EKF算法本身三个方面进行阐述。

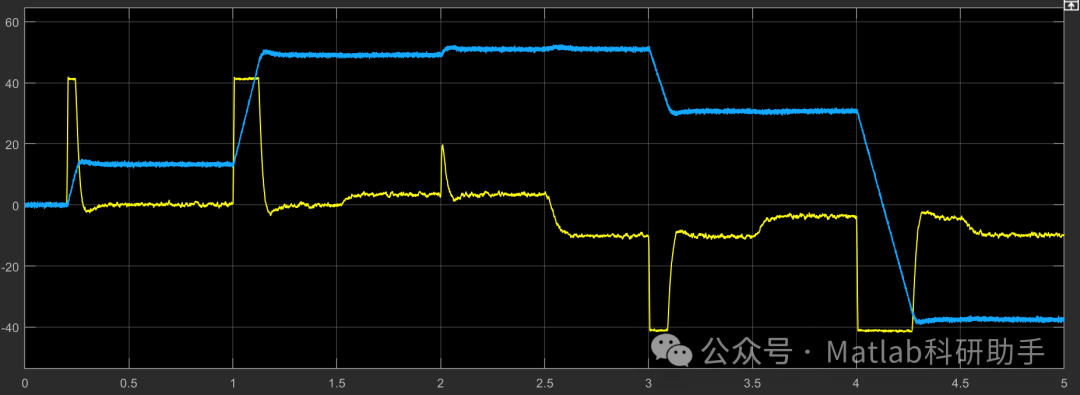

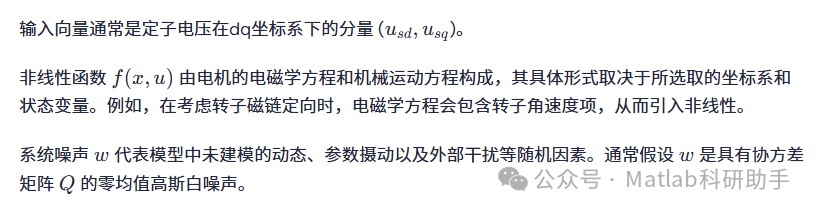

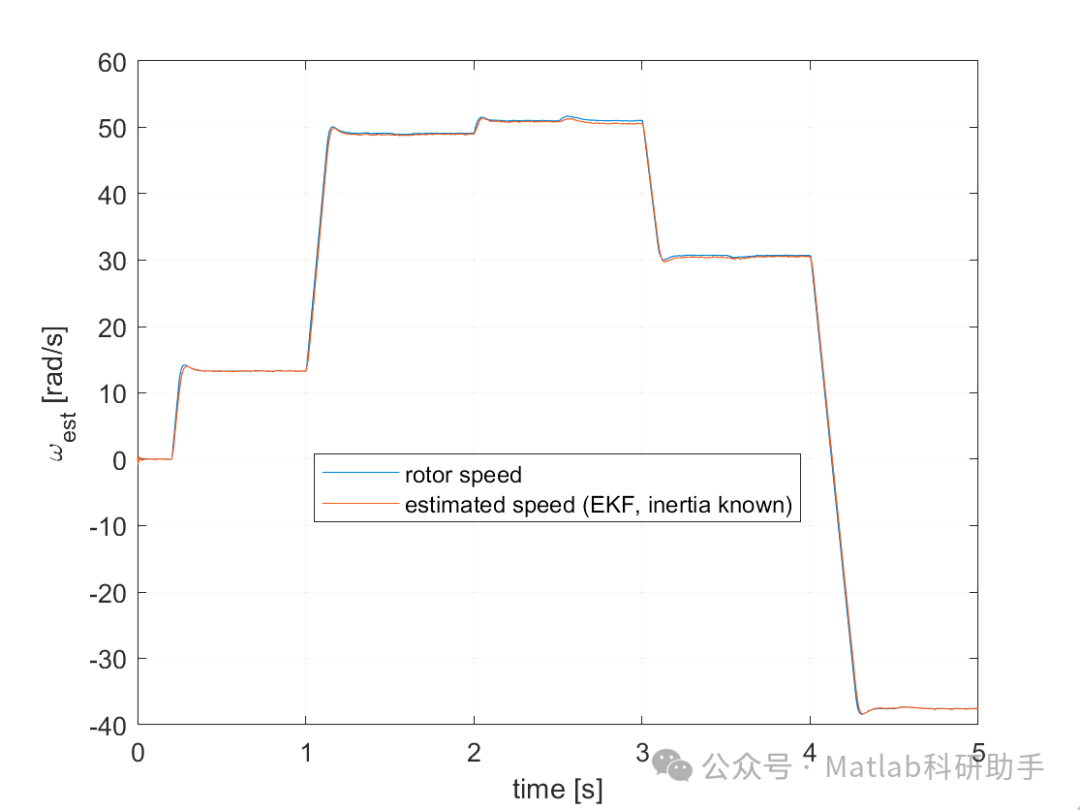

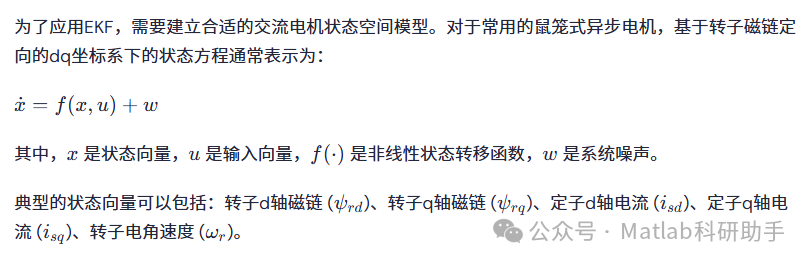

交流电机系统模型

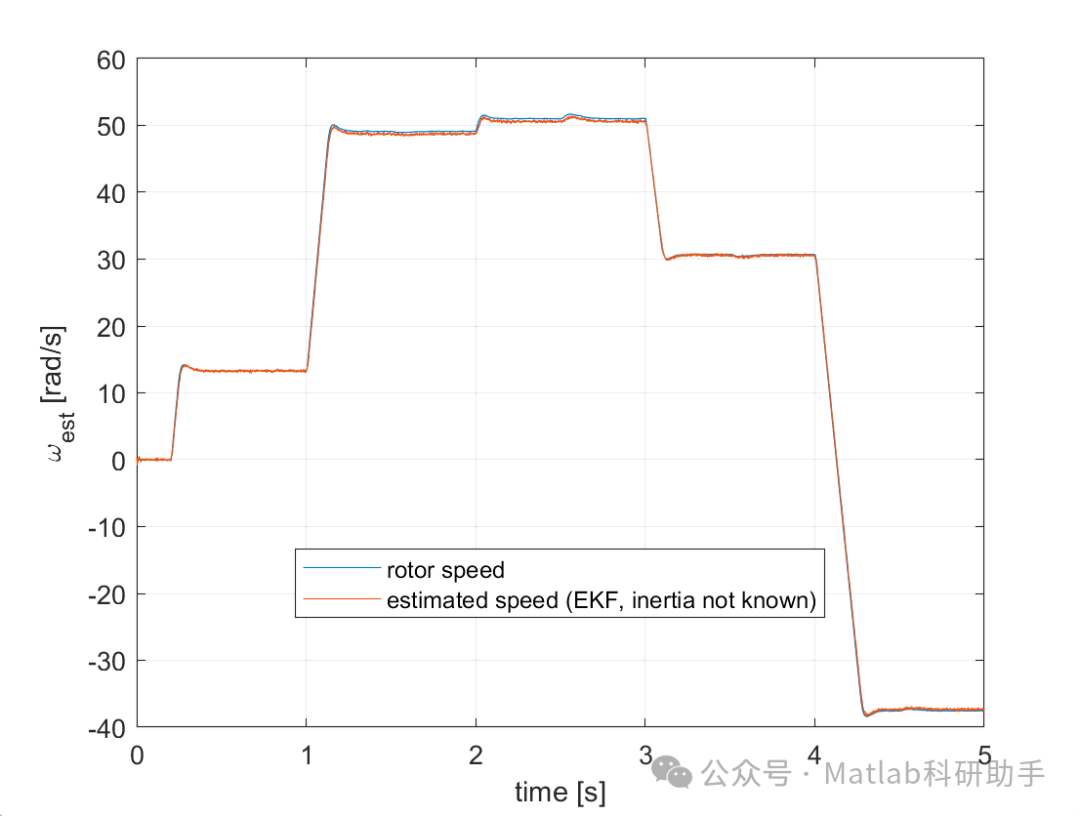

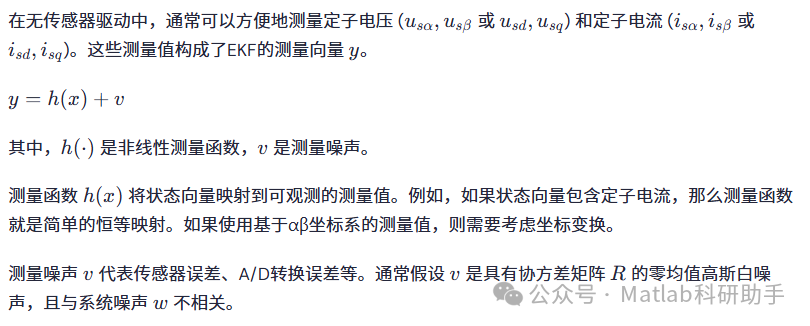

测量模型
EKF算法

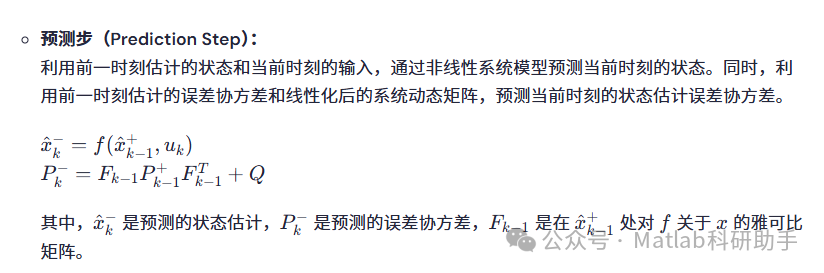

EKF算法是一个递归过程，包含预测步和更新步。

在无传感器交流电机驱动中，EKF通过不断迭代预测和更新过程，可以实时、精确地估计电机的转子速度、磁链等状态变量。

更新步（Update Step）：

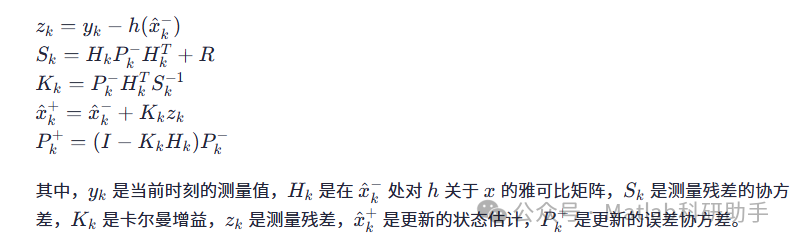

利用当前时刻的测量值和预测的状态，计算测量残差（实际测量值与预测测量值的差）。通过卡尔曼增益将测量残差融合到预测的状态估计中，得到更精确的更新状态估计。同时，更新状态估计误差协方差。

zk=yk−h(x^k−)

在无传感器交流电机驱动中，EKF通过不断迭代预测和更新过程，可以实时、精确地估计电机的转子速度、磁链等状态变量。

EKF在交流电机无传感器驱动中的实现

EKF的实现需要考虑以下几个关键方面：

离散化模型： EKF是离散时间滤波器，因此需要将连续时间电机模型进行离散化。常用的方法包括前向欧拉法、后向欧拉法或更精确的龙格-库塔法。离散化的步长（采样周期）需要根据控制系统的要求和计算平台的处理能力进行选择。
雅可比矩阵计算： EKF需要计算非线性函数 ff 和 hh 的雅可比矩阵。这需要对电机模型的各个方程进行偏微分。在实际应用中，可以通过符号计算工具生成雅可比矩阵的C代码，或者采用数值微分方法进行计算。
参数整定： EKF的性能对系统噪声协方差矩阵 QQ 和测量噪声协方差矩阵 RR 非常敏感。这些矩阵的准确整定至关重要。QQ 通常反映了模型的不确定性和外部干扰，而 RR 反映了测量精度。整定方法包括试错法、基于经验的方法或更高级的协方差匹配技术。不恰当的 QQ 和 RR 值可能导致EKF发散或估计性能不佳。
初值设定： EKF的初始状态估计 x^0+x^0+ 和初始误差协方差 P0+P0+ 需要合理设定。通常将初始速度设为零，磁链设为零，初始电流设为零或根据启动策略设定。初始协方差矩阵可以设为一个较大的对角矩阵，表示对初始状态估计的不确定性。
计算效率： EKF涉及到矩阵乘法和求逆运算，对于实时控制系统，计算负担可能较高。需要采用优化的算法和高效的计算平台。例如，可以利用矩阵的对称性或稀疏性来减少计算量，或者在高性能DSP或FPGA上实现。
坐标系选择： 选择合适的坐标系对EKF的性能和实现复杂度有影响。常用的有定子静止αβ坐标系或转子磁链定向dq坐标系。在dq坐标系下，状态方程通常更简洁，但需要额外的坐标变换计算。

EKF在交流电机无传感器驱动中的优点

与传统的无传感器方法相比，EKF具有以下显著优点：

低速和零速性能优越： EKF能够利用电机模型的全部信息，包括电压和电流，从而在低速甚至零速下提供更精确的转速和磁链估计。这克服了许多传统方法在低速下的盲区问题。
抗干扰能力强： EKF是一个最优估计器，能够有效地抑制系统噪声和测量噪声的影响，提高估计的鲁棒性。
适用于多种电机类型： EKF的框架可以应用于不同类型的交流电机，如异步电机和同步电机，只需根据具体的电机模型进行调整。
提供状态估计的协方差信息： EKF在估计状态的同时，还提供状态估计的误差协方差矩阵。这反映了估计的不确定性，对于诊断和控制系统的设计具有重要意义。
可扩展性： EKF框架可以扩展到估计更多的电机参数，例如转子电阻、定子电阻等，从而实现参数自适应控制，进一步提高系统的性能和鲁棒性。

EKF在交流电机无传感器驱动中面临的挑战

尽管EKF具有诸多优点，但在实际应用中也面临一些挑战：

模型准确性要求高： EKF的性能严重依赖于电机模型的准确性。模型中的参数误差（如电阻、电感、互感）以及未建模的动态（如磁饱和、集肤效应）会降低EKF的估计精度，甚至导致发散。
计算复杂度高： EKF的实时计算需要执行矩阵乘法、求逆等运算，计算量相对较大，对硬件平台的处理能力有较高要求。这在低成本或资源受限的应用中可能是一个问题。
雅可比矩阵计算复杂： 对于复杂的非线性电机模型，推导和实现雅可比矩阵的计算可能比较繁琐。
参数整定困难： QQ 和 RR 矩阵的整定是保证EKF性能的关键，但通常缺乏明确的指导方法，需要依赖经验或进行大量的实验。不恰当的参数整定容易导致EKF性能下降或不稳定。
启动问题： 在电机启动时，由于速度和磁链为零，电机模型可能出现奇异性，导致EKF初始化困难。需要采用专门的启动策略，例如开环启动到一定速度后再切换到EKF估计。

未来的发展趋势

为了克服EKF面临的挑战并进一步提升无传感器交流电机驱动的性能，未来的研究方向可能包括：

改进的EKF算法： 研究更鲁棒、更高效的EKF变种，例如无迹卡尔曼滤波器（Unscented Kalman Filter, UKF）、容积卡尔曼滤波器（Cubature Kalman Filter, CKF）等，它们在处理非线性系统方面可能具有更好的性能和稳定性。
参数自适应EKF： 将参数估计算法与EKF相结合，实现在线估计电机参数，从而提高模型准确性，增强对参数变化的鲁棒性。
基于学习的EKF： 利用机器学习技术辅助EKF的设计和优化，例如使用神经网络学习系统模型或噪声特性，或者用于EKF参数的自适应整定。
EKF与其他估计方法的融合： 将EKF与其他无传感器方法（如滑模观测器、模型参考自适应系统等）结合，取长补短，提高在各种工况下的估计性能。
硬件加速与优化： 利用高性能的DSP、FPGA或ASIC等硬件平台，以及并行计算技术，加速EKF的计算过程，满足实时控制的需求。
故障诊断集成： 将EKF估计的状态信息用于电机故障的早期诊断和预警，提高系统的可靠性。

结论

扩展卡尔曼滤波器作为一种强大的非线性状态估计算法，在无速度传感器交流电机驱动中展现出巨大的应用潜力。通过有效地融合测量信息和电机模型，EKF能够实现精确的转速和磁链估计，从而支持高性能的无传感器控制。尽管面临模型准确性、计算复杂度和参数整定等挑战，但随着算法的不断改进、硬件技术的发展以及与其他技术的融合，EKF在无传感器交流电机驱动领域的应用前景将更加广阔。未来的研究将继续致力于提高EKF的鲁棒性、精度和计算效率，使其成为更多工业应用中可靠、高效的无传感器解决方案。
