🔥 内容介绍

在无人机技术不断革新的当下，非对称多旋翼无人机凭借其独特的结构设计，在诸如复杂地形侦查、特种作业等特殊任务场景中展现出不可替代的优势。然而，非对称结构带来的动力学特性差异，使得其线性控制的建模、仿真与实现充满挑战。本文将系统介绍非对称多旋翼无人机线性控制相关的核心技术，助力深入理解与应用该类型无人机。

一、非对称多旋翼无人机特性分析

（一）结构特点

非对称多旋翼无人机打破了传统对称多旋翼无人机的布局，其旋翼数量、轴距、旋翼旋转方向等参数不再遵循严格的对称规则。例如，可能存在旋翼分布疏密不均，或者部分旋翼尺寸、转速与其他旋翼不同的情况。这种结构设计能够使无人机适应特定的任务需求，如在狭窄空间内灵活转向，或是在执行特定载荷运输任务时，通过调整结构实现更好的重心平衡 。

（二）动力学特性

非对称结构导致无人机在飞行过程中的气动力分布、力矩平衡等动力学特性与对称无人机存在显著差异。由于各旋翼产生的升力和扭矩不对称，无人机在进行平移、旋转运动时，需要更复杂的控制策略来维持稳定。其动力学方程不能简单沿用对称无人机的模型，需充分考虑结构不对称带来的额外影响因素，如非对称气动力矩对姿态控制的干扰等。

二、非对称多旋翼无人机线性控制建模

（一）坐标系建立

为准确描述非对称多旋翼无人机的运动，首先要建立合适的坐标系，通常包括惯性坐标系（地面坐标系）和机体坐标系。惯性坐标系用于确定无人机在空间中的绝对位置和姿态，而机体坐标系则与无人机自身固连，便于分析无人机各部件的受力和运动情况。明确两个坐标系之间的转换关系，是后续建模的基础。

（二）动力学建模

基于牛顿 - 欧拉方程，结合非对称多旋翼无人机的结构特点，构建其动力学模型。在建模过程中，分别分析无人机在平移运动和旋转运动时所受的力和力矩。对于平移运动，考虑重力、各旋翼产生的升力以及空气阻力；对于旋转运动，分析各旋翼扭矩、气动力矩等因素对无人机姿态变化的影响。通过推导得到包含位置、速度、姿态角和角速度等变量的动力学方程，精确描述无人机的运动状态。

（三）线性化处理

由于无人机的动力学模型通常是非线性的，为了便于设计线性控制器，需要对其进行线性化处理。采用泰勒级数展开的方法，在平衡点附近对非线性动力学方程进行线性近似，得到线性化后的状态空间模型。该模型能够反映无人机在小扰动情况下的动态特性，为后续线性控制器的设计提供理论依据。

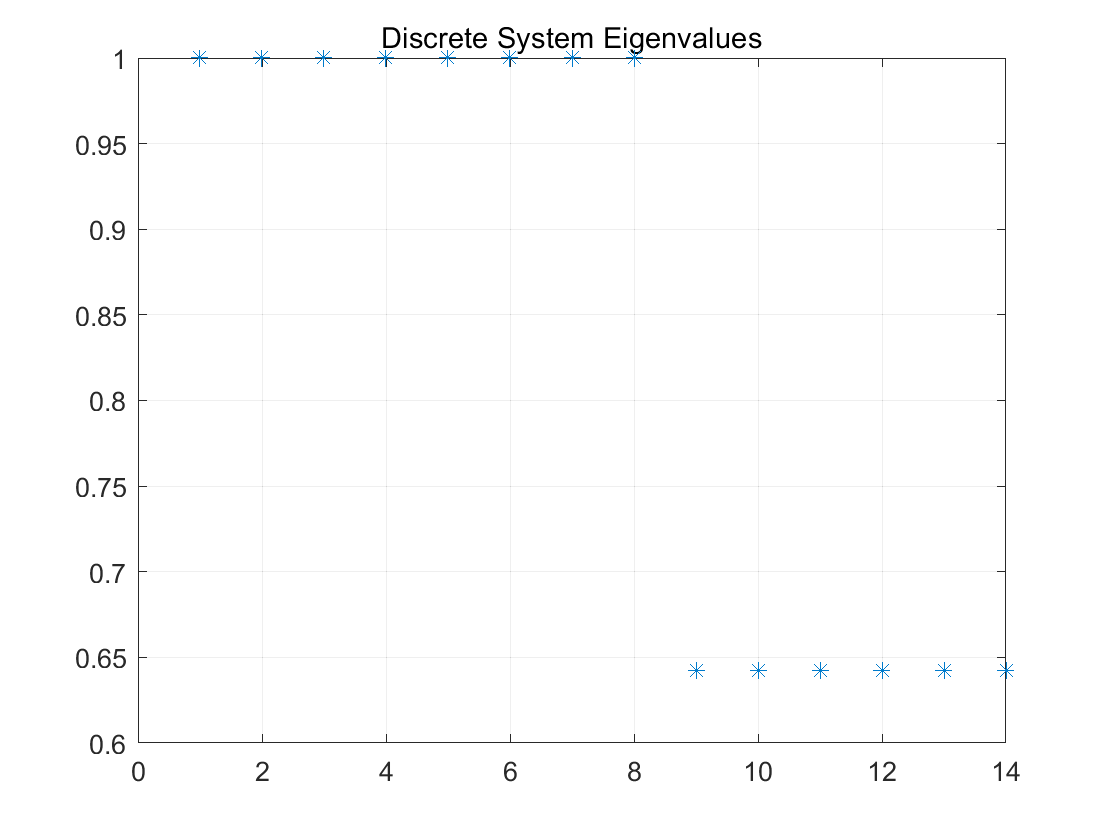

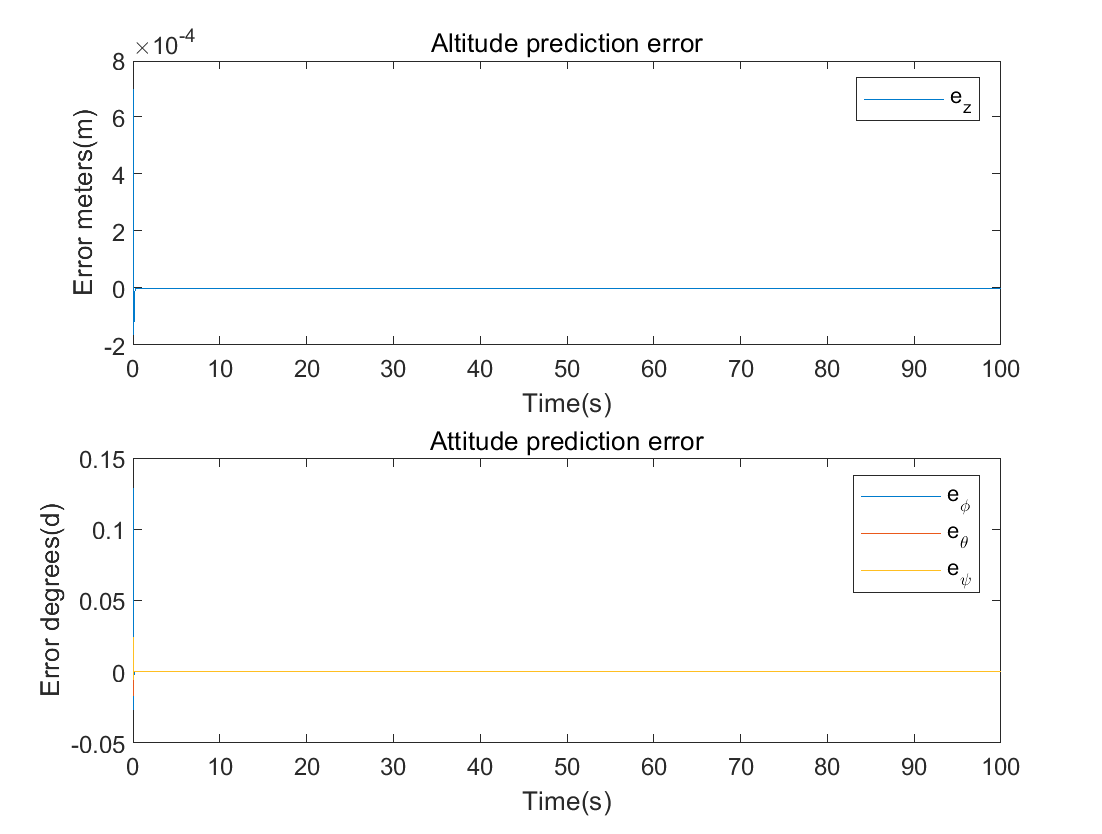

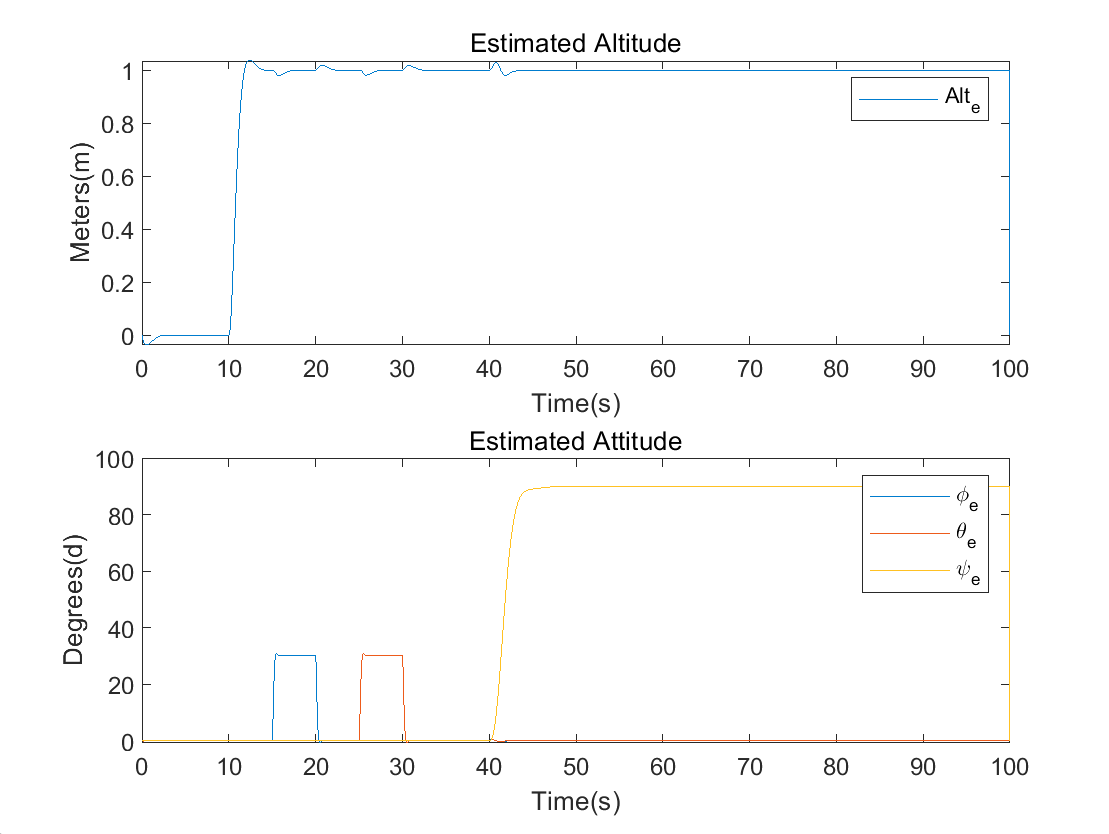

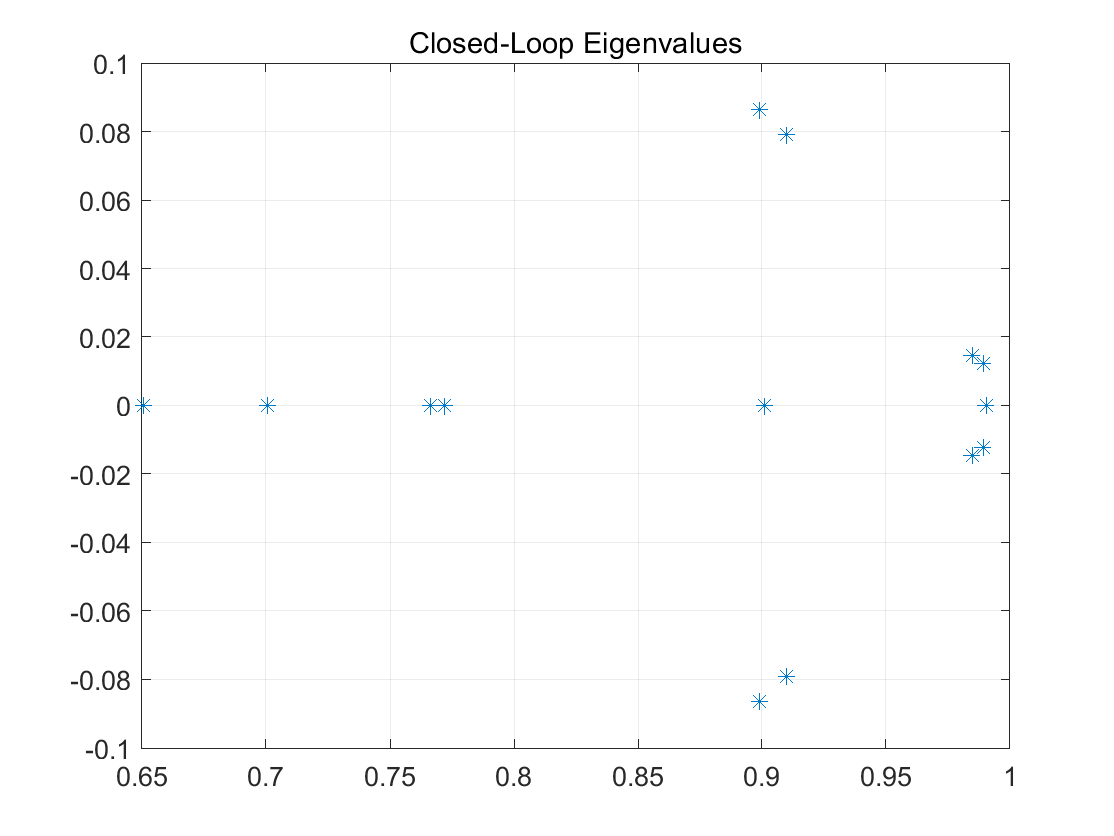

⛳️ 运行结果

🔗 参考文献

🎈 部分理论引用网络文献，若有侵权联系博主删除
