一、平面六杆机构概述

平面六杆机构是由六个构件通过低副（转动副和移动副）连接而成的平面机构，相较于四杆机构，它能实现更为复杂的运动轨迹和功能，在自动化机械、轻工机械、纺织机械等领域广泛应用。常见的平面六杆机构有瓦特型、史蒂芬森型等不同结构形式，不同类型的机构在运动特性和应用场景上各有差异。例如，瓦特型六杆机构常用于需要较大行程和力放大的场合，而史蒂芬森型六杆机构则在实现特定运动轨迹方面表现出色。

二、位置分析

（一）矢量方程法

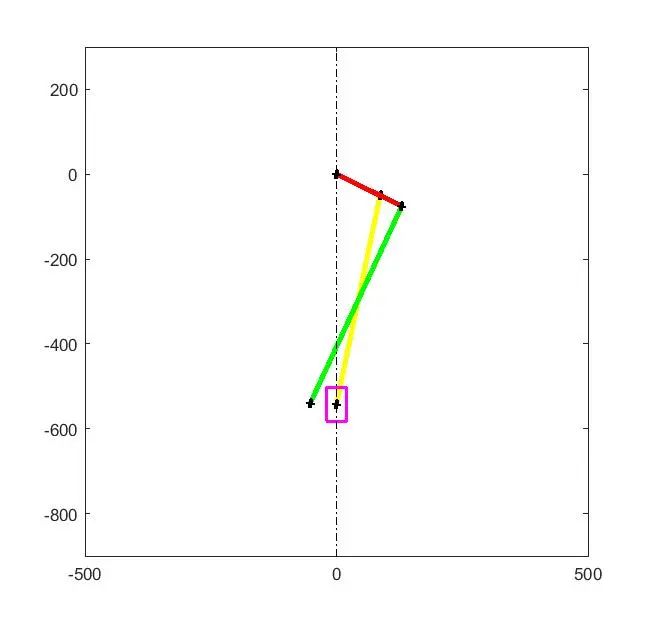

位置分析是研究平面六杆机构的基础，矢量方程法是常用的分析方法之一。在建立机构的矢量封闭方程时，需要根据机构的几何尺寸和运动副的类型，将各构件表示为矢量形式。以一个典型的平面六杆机构为例，设各构件的长度分别为\(l_1\)、\(l_2\)、\(l_3\)、\(l_4\)、\(l_5\)、\(l_6\)，通过建立坐标系，将各构件的矢量关系表示为封闭方程。

假设机构中某一主动件的位置已知，如主动件的转角\(\theta_1\)已知，通过对矢量方程进行求解，可以得到其他构件的位置参数，如转角\(\theta_2\)、\(\theta_3\)、\(\theta_4\)、\(\theta_5\)以及构件上某些关键点的坐标\((x,y)\)。在求解过程中，通常需要利用三角函数关系，将矢量方程转化为代数方程进行求解。

（二）解析法

解析法也是位置分析的重要手段。它通过建立机构各构件之间的几何关系方程，利用数学分析方法求解机构的位置参数。例如，对于一些具有特定几何特征的平面六杆机构，可以利用三角形的边角关系、勾股定理等建立方程。在实际应用中，解析法可以精确地计算出机构在不同位置时各构件的参数，但对于复杂的机构，其方程的建立和求解可能会比较繁琐。

三、速度分析

（一）矢量方程对时间求导法

在完成位置分析的基础上，速度分析可以通过对矢量方程对时间求导来实现。对建立的位置矢量方程两边同时对时间求导，根据求导的运算法则，可以得到速度矢量方程。速度矢量方程中包含了各构件的角速度和关键点的线速度。

例如，已知主动件的角速度\(\omega_1\)，通过求解速度矢量方程，可以得到其他构件的角速度\(\omega_2\)、\(\omega_3\)、\(\omega_4\)、\(\omega_5\)以及构件上某些关键点的线速度\(v_x\)、\(v_y\)。在求解过程中，需要注意矢量的方向和运算规则，利用三角函数将矢量方程转化为标量方程进行求解。

（二）速度瞬心法

速度瞬心法是一种直观有效的速度分析方法。速度瞬心是指两构件在某一瞬时相对速度为零的点。对于平面六杆机构，可以通过确定各构件之间的速度瞬心，利用速度瞬心的性质来求解构件的角速度和关键点的线速度。

具体步骤为：首先，根据机构的运动副类型和位置，确定各构件之间的相对速度瞬心；然后，利用速度瞬心的速度关系，建立速度比例方程；最后，通过已知的主动件速度和机构的几何尺寸，求解出其他构件的速度参数。速度瞬心法在一些简单的机构速度分析中具有计算简便、直观的优点，但对于复杂的机构，确定速度瞬心的位置可能会比较困难。

四、静态力分析

（一）力的平衡方程

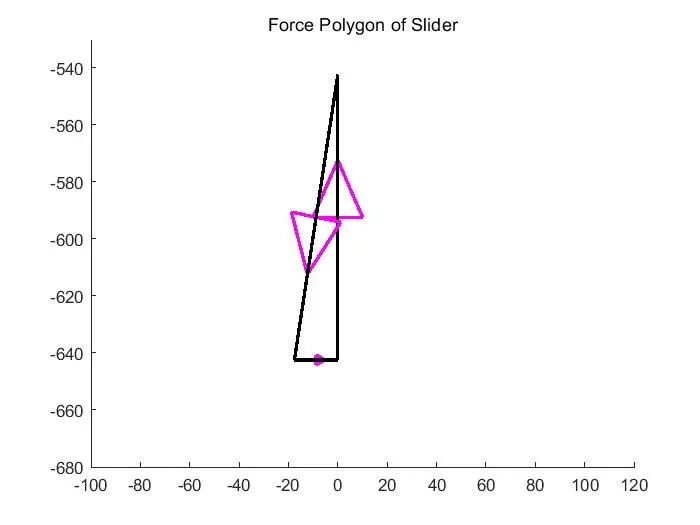

静态力分析主要研究在不考虑惯性力和摩擦力的情况下，机构在平衡状态下各构件所受的力。根据静力学原理，在平面力系中，构件处于平衡状态时，其受到的力和力矩的代数和都为零。因此，可以建立力的平衡方程和力矩的平衡方程来求解各构件所受的力。

对于平面六杆机构的某一构件，设其受到的外力为\(F_{x}\)、\(F_{y}\)，约束力为\(F_{Rx}\)、\(F_{Ry}\)，外力矩为\(M\)，约束力矩为\(M_R\)，则力的平衡方程为\(\sum F_{x}=0\)，\(\sum F_{y}=0\)，力矩的平衡方程为\(\sum M = 0\)。通过联立这些方程，并结合机构的几何尺寸和已知的外力，可以求解出各构件所受的约束力和内力。

（二）虚位移原理

虚位移原理也是静态力分析的常用方法。虚位移是指在约束允许的条件下，系统可能发生的无限小的位移。根据虚位移原理，在理想约束的情况下，作用在系统上的所有主动力在任何虚位移上所做的虚功之和等于零。

在平面六杆机构的静态力分析中，通过给机构施加虚位移，计算各主动力和约束力在虚位移上所做的虚功，建立虚功方程。然后，根据虚功方程求解各构件所受的力。虚位移原理在处理复杂受力情况的机构时具有独特的优势，可以避免直接求解力的平衡方程中的复杂未知数，简化计算过程。

五、结论

平面六杆机构的位置、速度和静态力分析是深入了解机构运动特性和力学性能的关键环节。通过矢量方程法、解析法等进行位置分析，矢量方程对时间求导法、速度瞬心法等进行速度分析，力的平衡方程、虚位移原理等进行静态力分析，能够全面掌握机构在不同工作状态下的运动和受力情况。这些分析方法为平面六杆机构的设计、优化和故障诊断提供了重要的理论依据和技术支持。在实际应用中，应根据机构的具体特点和要求，选择合适的分析方法，以提高分析的准确性和效率。
