本文聚焦于结构动力学领域中模态参数估计问题，详细探讨使用稳定图和复数频率响应函数进行直接模态参数估计的方法。通过阐述复数频率响应函数的物理意义与数学特性，结合稳定图在模态参数筛选中的关键作用，分析该方法的原理与实现流程。经仿真与实际案例验证，该方法能够有效剔除虚假模态，准确识别结构的固有频率、模态振型和阻尼比等关键参数，为结构动力学分析与健康监测提供可靠技术支持。

一、引言

在结构动力学分析、振动控制以及结构健康监测等领域，准确获取结构的模态参数（固有频率、模态振型和阻尼比）至关重要。模态参数能够反映结构的动力学特性，是评估结构性能、预测结构响应和诊断结构故障的关键依据。传统的模态参数估计方法，如峰值法、频域分解法等，在面对复杂结构和噪声干扰时，往往存在模态识别不准确、虚假模态难以剔除等问题。

随着信号处理技术和计算方法的发展，基于频响函数的模态参数估计方法逐渐成为主流。其中，复数频率响应函数包含了结构动力学特性的完整信息，而稳定图作为一种有效的模态参数筛选工具，二者结合形成的直接模态参数估计方法，能够从复杂的频响函数数据中准确提取真实模态参数，克服传统方法的局限性。因此，深入研究该方法具有重要的理论意义和工程应用价值。

二、复数频率响应函数基础

2.1 定义与物理意义

复数频率响应函数（Complex Frequency Response Function，FRF）是结构动力学中描述系统输入与输出之间关系的频域函数。对于线性时不变系统，在频域内，输出的傅里叶变换与输入的傅里叶变换之比即为频率响应函数。复数频率响应函数不仅包含了幅值信息，还包含了相位信息，其幅值反映了系统对不同频率激励的放大或衰减程度，相位则体现了输出信号相对输入信号的相位延迟。从物理意义上讲，复数频率响应函数全面表征了结构在不同频率激励下的动力学特性。

2.2 数学表达与特性

在数学上，复数频率响应函数可表示为 \(H(\omega)=|H(\omega)|e^{j\varphi(\omega)}\)，其中 \(|H(\omega)|\) 为幅值，\(\varphi(\omega)\) 为相位，\(\omega\) 为频率。复数频率响应函数具有互易性，即对于线性系统，在不同测点之间的频率响应函数满足 \(H_{ij}(\omega)=H_{ji}(\omega)\)。此外，其幅值和相位在结构固有频率处会出现明显特征，如幅值峰值和相位突变，这些特性为模态参数识别提供了重要依据。

三、稳定图原理与作用

3.1 稳定图的构建

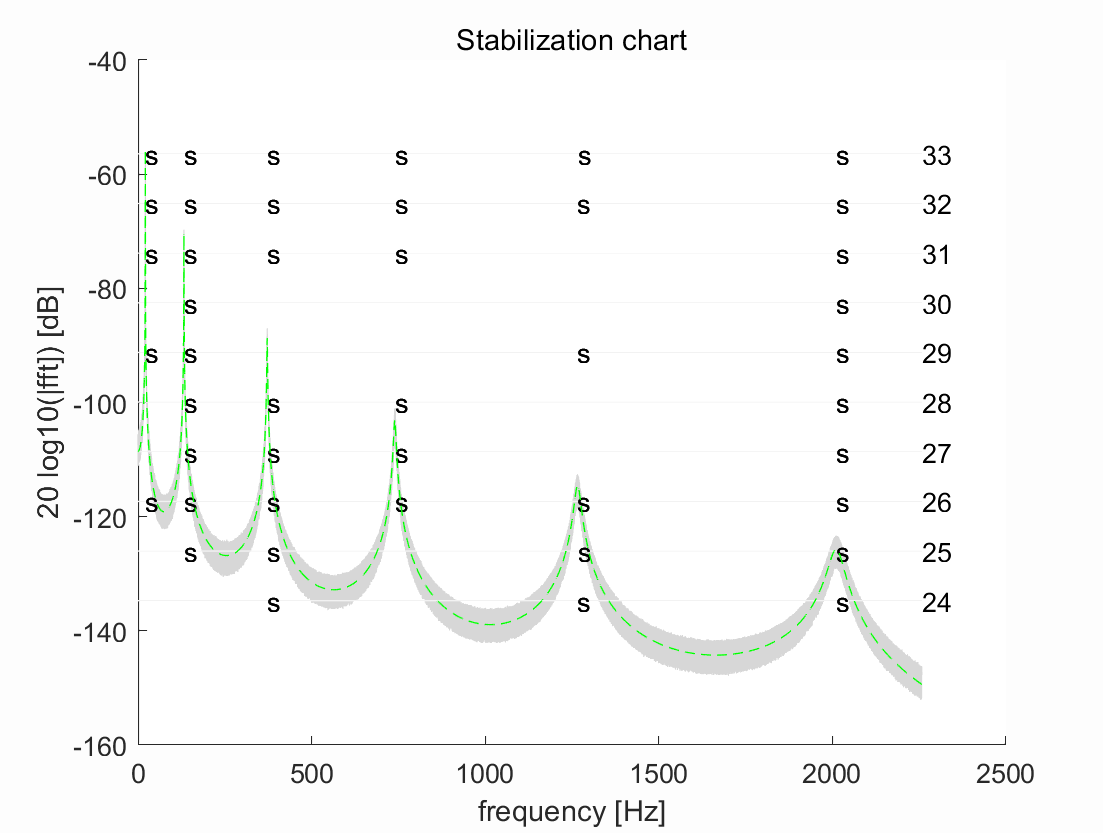

稳定图是通过对不同阶次的模态参数估计结果进行对比和分析构建而成。在模态参数识别过程中，通常采用不同的模型阶次（如不同数量的模态参与）对数据进行拟合，得到一系列模态参数估计值。将这些不同阶次下得到的固有频率、阻尼比等参数绘制在同一坐标系中，形成稳定图。其中，横坐标一般为频率，纵坐标为模型阶次，每个点代表在特定阶次下估计得到的一个模态参数值。

3.2 模态参数筛选机制

稳定图的核心作用在于筛选真实模态参数，剔除虚假模态。真实模态参数在不同模型阶次下的估计值会逐渐收敛到一个稳定值，在稳定图中表现为随着模型阶次增加，对应模态的参数值形成一条稳定的曲线或聚集在一个狭小区域内；而虚假模态的参数值则会随着模型阶次变化呈现无规律的波动，无法形成稳定趋势。通过观察稳定图中参数的收敛情况，可准确判断哪些模态是真实存在的，从而提高模态参数估计的准确性。

四、基于稳定图和复数频率响应函数的直接模态参数估计方法

4.1 数据采集与预处理

首先，对目标结构进行激励测试，通过力锤敲击、激振器激励等方式施加激励，同时利用加速度传感器、位移传感器等测量设备采集结构的响应信号。采集到的时域信号需进行预处理，包括去噪处理（如采用滤波方法去除噪声干扰）、加窗处理（减少频谱泄漏），并通过傅里叶变换将时域信号转换为频域信号，计算得到复数频率响应函数。

4.2 模态参数初步估计

利用频域方法（如频域分解法、峰值法等）或时域方法（如随机子空间法等），基于复数频率响应函数对结构的模态参数进行初步估计。在这一阶段，采用不同的模型阶次进行拟合，得到多组模态参数估计值，为稳定图的构建提供数据基础。

4.3 稳定图构建与模态筛选

根据初步估计得到的多组模态参数，构建稳定图。仔细观察稳定图中各模态参数随模型阶次的变化趋势，筛选出收敛稳定的模态作为真实模态，剔除那些参数值波动较大、不收敛的虚假模态。经过筛选后，得到较为可靠的模态参数候选集。

4.4 模态参数精确估计

对于筛选出的真实模态，采用优化算法（如最小二乘法、最大似然估计法等）对模态参数进行进一步精确估计。通过最小化拟合误差，使估计得到的模态参数能够更好地拟合实测的复数频率响应函数数据，从而得到准确的固有频率、模态振型和阻尼比等模态参数。

五、仿真与实验验证

5.1 仿真验证

利用有限元软件建立一个简支梁模型，设定其固有频率、模态振型和阻尼比等参数。对模型施加不同频率的激励，模拟实际测试过程，获取结构的响应数据并计算复数频率响应函数。运用本文提出的方法进行模态参数估计，将估计结果与预先设定的参数进行对比。结果表明，该方法能够准确识别出简支梁的模态参数，估计误差在可接受范围内，验证了方法的有效性。

5.2 实验验证

选取一座实际桥梁作为实验对象，在桥梁不同位置布置加速度传感器，采用环境激励（如自然风、车辆行驶等）作为激励源，采集桥梁的振动响应数据。通过计算得到复数频率响应函数后，使用基于稳定图和复数频率响应函数的直接模态参数估计方法进行模态识别。同时，采用传统的峰值法进行对比实验。实验结果显示，本文方法识别出的模态参数更加准确，有效避免了虚假模态的干扰，且在阻尼比估计方面相比传统方法具有更高的精度。

六、结论与展望

本文系统研究了使用稳定图和复数频率响应函数进行直接模态参数估计的方法，通过理论分析、仿真实验和实际案例验证了该方法的有效性和准确性。该方法能够充分利用复数频率响应函数的信息，结合稳定图的筛选机制，有效提高模态参数估计的可靠性。然而，在实际应用中，该方法仍面临一些挑战，如对于超大型复杂结构，数据处理量庞大，计算效率有待提高；在强噪声环境下，模态参数的准确识别仍存在困难。

未来的研究可以从以下几个方面展开：一是探索更高效的算法和计算技术，提高方法在处理大规模数据时的计算效率；二是研究针对强噪声环境的信号增强与降噪方法，进一步提升模态参数识别的鲁棒性；三是拓展该方法在不同类型结构（如非线性结构、复合材料结构等）中的应用，完善其理论体系和工程应用价值。
