Deep High Dynamic Range Imaging of Dynamic Scenes
Abstract
这篇文章介绍了一种在动态场景中，如何将不同曝光的图像进行融合从而得到高动态图像的方法，我们知道，在动态场景中，将不同曝光的图像进行融合是非常挑战的，现有方法的一种就是先对多帧不同曝光的图像进行配准对齐，都对齐到某一参考帧上，然后再讲对齐后的图像进行融合。但是有的时候，这种配准对齐会引入 artifact，而这些 artifact 在最终融合的图像上会有 ghost 残留，也就是我们说的鬼影残留，这篇文章提出了一种基于学习的方法来解决动态场景的这些问题，这篇文章利用 CNN 作为学习模型，并且对比了三种不同的学习策略的融合效果，而且，这篇文章还构建了一个超大的数据集，以及对应的 groundtruth。
Introduction
我们都知道，人眼可以感受的动态范围其实很大，而一般的数码相机能够感受的动态范围是有限的，所以一般的数码相机容易拍出过曝或者欠曝的图像，最常见的获得高动态图像的方法就是用相机拍摄几张不同曝光的图像，然后将这几张图像进行融合，这种方法对于静态场景加上用三脚架固定相机，可以获得较好的效果，但是如果场景里面有运动的物体，或者用手持的方法拍摄多张图像，可能就会导致融合的图像产生鬼影残留。
一般来说，这类问题可以分为两步来处理，第一步就是将多帧图像进行配准，第二步就是将配准后的多帧图像进行融合。图像的配准问题已经有很多的相关研究了，基于光流的一些方法也已经发展出来了，基于光流的配准方法可以很好地处理一些非刚性的运动配准，但是对于遮挡区域容易引起 artifacts，这些 artifacts 在多帧融合阶段会产生。
这篇文章观察到，配准产生的 artifacts 可以在融合的时候有效的减少，但是这个处理比较复杂，因为需要对有 artifact 的区域进行检测并且对这些区域进行去除，这篇文章提出基于学习的方法来学习这个融合过程。具体来说，就是给定一组不同曝光的图像，其中包含低曝光，中曝光，高曝光，首先，将低曝光，高曝光的图像向中曝光对齐，然后这三帧对齐的图像送入卷积神经网络(CNN)，去合成最终的高动态图像，这篇文章用了三种不同的方式来设计这个模型从而进行多帧图像的融合。
基于学习的方法，最大的问题就是训练数据的构建，这篇文章想办法构建了一个较大的数据集，包括三帧不同曝光的输入图像以及对应的高动态图像。具体来说，就是通过固定三脚架，对静态场景拍摄三张不同曝光的图像，这三张图像将合成一张高动态图像，这张高动态图像就是 groundtruth，然后对同一个场景，再拍摄三张不同曝光的动态图像，这三张图像中的中曝光图像将被替换成静态场景中的中曝光图像，通过这种方法，这篇文章一共拍摄了 74 个场景的高动态图像，用来构建训练数据。
Algorithm
给定一组动态场景中的多曝光图像， ( Z 1 , Z 2 , Z 3 ) (Z_1, Z_2, Z_3) (Z1,Z2,Z3)，我们的目标是合成一个高动态图像 H H H，这个过程可以分成两个步骤，第一步，配准；第二步融合。在配准阶段，一般会选择中间曝光的图像 Z 2 Z_2 Z2 作为参考，其它两张短曝光和长曝光的图像像 Z 2 Z_2 Z2 对齐，这些对齐的图像在第二步进行多帧融合，得到最终的高动态图像。在图像配准这块，过去十几年已经有很多的相关研究了，目前一些主流的配准算法都能较好地处理多帧之间的非刚性偏移，但是对于其中的运动区域以及遮挡区域，还是无法处理地很好，这些区域在融合的时候容易产生 artifact，这篇文章发现这些 artifact 可以在融合阶段解决。
Overview

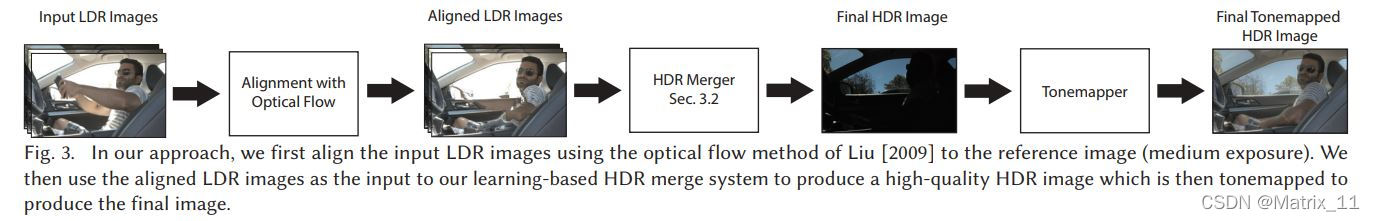

接下来，我们介绍整体的流程，
- Preprocessing the Input LDR Images
如果拍摄的 LDR 图像不是 RAW 图，那么首先需要对这些图像进行线性化操作，这可以通过相机响应曲线来实现，然后再做一个 gamma 变换 ( g a m m a = 2.2 gamma=2.2 gamma=2.2)。
- Alignment
接下来，就是配准，一般来说就是将 Z 1 , Z 3 Z_1, Z_3 Z1,Z3 配准到 Z 2 Z_2 Z2 上，这里以 Z 3 Z_3 Z3 向 Z 2 Z_2 Z2 的对齐为例， Z 1 Z_1 Z1 向 Z 2 Z_2 Z2 的对齐是类似的流程，首先需要做一个亮度对齐，文章中是把 Z 2 Z_2 Z2 向 Z 3 Z_3 Z3 的亮度对齐，亮度对齐遵循下面的表达式：
Z 2 , 3 = c l i p ( Z 2 Δ 2 , 3 1 / γ ) Z_{2, 3} = clip(Z_2 \Delta_{2, 3}^{1/\gamma}) Z2,3=clip(Z2Δ2,31/γ)
上面的表达式中， c l i p clip clip 表示截断，保证值的有效范围在 [0, 1] 之间， Δ 2 , 3 \Delta_{2, 3} Δ2,3 表示两张图像的曝光比， Δ 2 , 3 = t 3 / t 2 \Delta_{2,3} = t_3 / t_2 Δ2,3=t3/t2，亮度对齐之后，利用光流的方法，计算两帧图像之间的位移场，然后将 Z 3 Z_3 Z3 图像进行 warp，这样就得到了对齐的图像。
- HDR Merge
对齐之后，就是多帧融合，多帧融合的难点在于融合避免检测出存在 artifact 的区域，并且避免这些区域对最终的融合产生影响，这篇文章利用卷积神经网络来解决这个问题。这篇文章在设计 loss 的时候，没有用 g a m m a gamma gamma 函数，而是用了一种对数函数， 这个函数的定义如下所示：
T = log ( 1 + μ H ) log ( 1 + μ ) T = \frac{\log(1 + \mu H)}{\log(1 + \mu)} T=log(1+μ)log(1+μH)
μ \mu μ 表示整体压缩的程度，上面这个表达式是连续可导的，所以对于梯度反传更加方便，最终的 loss 用 l 2 l_2 l2 表示：
E = ∑ 1 3 ( T ˉ − T ) 2 E = \sum_{1}^{3}(\bar{T} - T)^2 E=1∑3(Tˉ−T)2
Learning-Based HDR Merge
我们都知道，多帧融合最重要的就是估计每一帧输入图像的质量，然后基于图像的质量决定融合的权重，这个过程是需要通过学习的方式训练一个模型，让模型自己去判断，模型需要排除容易产生 artifact 的图像区域，以及有噪声的区域和过暗或者过曝的区域。
一般来说，我们需要对 LDR 图像以及 HDR 图像进行图像质量的衡量，比如说我们需要把噪声及过曝区域排除掉，总的来说，这个融合过程可以表示为：
H = g ( I , H ) H = g(\mathcal{I}, \mathcal{H}) H=g(I,H)
其中， H \mathcal{H} H 表示对齐后的一组在 HDR domain 的 LDR 图像， H 图像是 LDR 图像通过如下的变换得到的， H i = I i γ / t i H_i = I_{i}^{\gamma}/t_{i} Hi=Iiγ/ti， t i t_i ti 表示曝光时间。

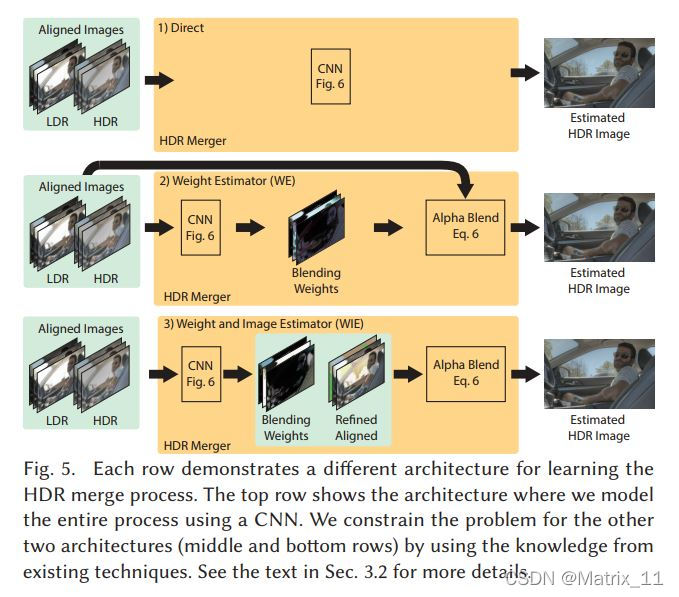

这篇文章用了三种不同的学习模式来做多帧融合，第一种是直接融合，第二种是估计融合的权重，然后再融合，第三种是对图像进行对齐的微调同时估计出融合权重，最后将微调后的对齐图像进行融合。这三种方式的 target 都是 HDR 图像，而输入也是一样的，三帧 LDR 域的图像以及三帧转换后的 HDR 域的图像。最后模型的输出再经过一个 tonemapping 的变换与 target 进行 loss 的计算。
Direct
第一种方式就是直接映射，通过端到端的学习，将多帧输入图像最后融合得到一帧 HDR 图像，利用链式法则，可以得到如下的导数形式：
∂ E ∂ w = ∂ E ∂ T ^ ∂ T ^ ∂ H ^ ∂ H ^ ∂ w \frac{\partial E}{\partial w} = \frac{\partial E}{\partial \hat{T}} \frac{\partial \hat{T}}{\partial \hat{H}} \frac{\partial \hat{H}}{\partial w} ∂w∂E=∂T^∂E∂H^∂T^∂w∂H^
∂ T ^ ∂ H ^ = μ log ( 1 + μ ) 1 1 + μ H ^ \frac{\partial \hat{T}}{\partial \hat{H}} = \frac{\mu}{\log(1+\mu)} \frac{1}{1 + \mu \hat{H}} ∂H^∂T^=log(1+μ)μ1+μH^1
这种形式对应的网络输出是 3 个通道
Weight Estimator (WE)
第二种形式是学习融合的权重，通过学习得到的融合权重再进行融合，网络的输出不再是 HDR 图像，而是三个通道的融合权重，这种方式所对应的导数形式如下所示：
H ^ ( p ) = ∑ j = 1 3 a j ( p ) H j ( p ) ∑ j = 1 3 a j ( p ) , H j ( p ) = I j γ t j \hat{H}(p) = \frac{\sum_{j=1}^{3}a_{j}(p)H_{j}(p)}{\sum_{j=1}^{3}a_{j}(p)} , \quad H_{j}(p) = \frac{I_{j}^{\gamma}}{t_{j}} H^(p)=∑j=13aj(p)∑j=13aj(p)Hj(p),Hj(p)=tjIjγ
∂ E ∂ w = ∂ E ∂ T ^ ∂ T ^ ∂ H ^ ∂ H ^ ∂ α ∂ α ∂ w \frac{\partial E}{\partial w} = \frac{\partial E}{\partial \hat{T}} \frac{\partial \hat{T}}{\partial \hat{H}} \frac{\partial \hat{H}}{\partial \mathcal{\alpha}} \frac{\partial \mathcal{\alpha}}{\partial w} ∂w∂E=∂T^∂E∂H^∂T^∂α∂H^∂w∂α
∂ H ^ ∂ α i = H i ( p ) − H ^ ( p ) ∑ j = 1 3 a j ( p ) \frac{\partial \hat{H}}{\partial \mathcal{\alpha}_i} = \frac{H_{i}(p) - \hat{H}(p)}{\sum_{j=1}^{3}a_{j}(p)} ∂αi∂H^=∑j=13aj(p)Hi(p)−H^(p)
对比实验证明，这种方式比直接映射的方式要更加鲁棒。这种形式对应的网络输出是 9 个通道，因为输入是三张图像，每张图像有 R, G, B， 三个通道，每张输入图像的每个通道都有一个权重，所以最后输出的通道数是 9。
Weight and Image Estimator (WIE)
第三种形式是同时学习融合权重与修正输入 LDR 图像，所以这时候网络的输入包括三个通道的融合权重，以及 refine 之后的输入图像，其所对应的导数形式如下所示：
∂ E ∂ w = ∂ E ∂ T ^ ∂ T ^ ∂ H ^ ∂ H ^ ∂ { α , I } ∂ { α , I } ∂ w \frac{\partial E}{\partial w} = \frac{\partial E}{\partial \hat{T}} \frac{\partial \hat{T}}{\partial \hat{H}} \frac{\partial \hat{H}}{\partial \mathcal{\{\alpha, I\}}} \frac{\partial \mathcal{\{\alpha, I\}}}{\partial w} ∂w∂E=∂T^∂E∂H^∂T^∂{α,I}∂H^∂w∂{α,I}
∂ H ^ ∂ I = ∂ H ^ ∂ H ˉ ∂ H ∂ I \frac{\partial \hat{H}}{\partial {I}} = \frac{\partial \hat{H}}{\partial {\bar{H}}} \frac{\partial H}{\partial {I}} ∂I∂H^=∂Hˉ∂H^∂I∂H
∂ H ^ ∂ H ˉ = a i ∑ j = 1 3 a j \frac{\partial \hat{H}}{\partial {\bar{H}}} = \frac{a_i}{\sum_{j=1}^{3}a_j} ∂Hˉ∂H^=∑j=13ajai
∂ H ∂ I = γ t i I i γ − 1 \frac{\partial H}{\partial {I}} = \frac{\gamma}{t_i} {I_i}^{\gamma -1} ∂I∂H=tiγIiγ−1
因为网络同时输出融合权重与 refined 的 LDR 图像，所以这种形式需要考虑两部分的梯度，一部分是融合权重的梯度，另外一部分是 refined 的 LDR 图像的梯度，文章指出，同时学习这两部分的映射比较挑战，文章中分了两个阶段来实现这种方式，在第一阶段，强制网络输出的 refined LDR 图像与原始的 LDR 图像一致，这样可以保证网络可以输出合理的 LDR 图像，同时保证效果与方式二是一样的。在第二个阶段，利用仿真的 refined 图像引导一个端到端的学习，这里我理解就是对本来已经对齐的 LDR 图像，进行人为的偏移，这样可以构建模拟的非对齐图像，然后同时又有对齐的 Label，这样可以构建输入-输出的数据对。这种形式对应的网络输出的通道数是 18，包括三张 refined 的 LDR 图像加上对应的权重。
Dataset

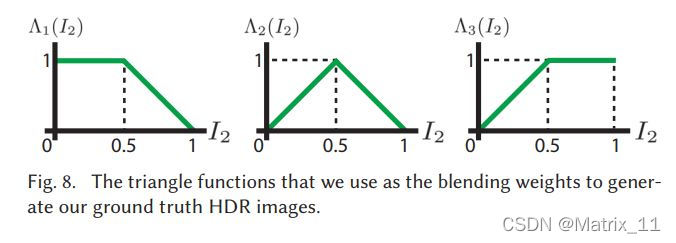

基于学习的方式，比较关键的一环就是数据集的构建，这篇文章为了验证这几种不同的融合方式，自己重新构建了一个数据集，这个数据集原始的图像大概有 74 对大图，包含不同的场景，文章在这 74 对大图的基础上进行了数据增广，这批数据的场景大部分是静态场景，为了构建动态场景，文章中是让人运动进行模拟，为了构建 HDR 的 GT，文章先是用三脚架对静态场景拍摄了不同曝光的三帧图像，此时场景中的人也是静止不动的，然后利用比较简单的曲线来构建三帧图像的权重，因为是静态场景，所以不存在对齐的问题，这样直接融合就可以获得一张 HDR 的 GT，然后为了构建动态场景的输入，文章是让人在同样的场景中运动，同时用手持相机的方式拍摄了三帧图像，同时将中曝光的图像替换成静态场景的中曝光图像，这样就得到了和静态场景同样的 reference，同时另外两张短曝和长曝又有人物的运动。
文章中的数据集是利用 Canon EOS-5D Mark III camera 拍摄的高分辨率（5760 × 3840 ）的大图，然后对原始大图进行下采样（1500 × 1000）以减小图像之间的偏移，接下来就是数据增广，裁成 patch，送入网络进行训练，由于是 2017 年的文章，所以文章中的训练还是比较中规中矩的 ADAM，参数也是默认的，甚至用的深度学习库都是现在几乎被淘汰的 MatConvNet，这是一个 Matlab 版本的深度学习库，现在可能没什么人用了吧。
