最近想自己搭建一个PCIE DMA系统，验证一下最近所学。本设计全部采用xilinx的IP核，PCIE部分采用axi bridge for pcie gen3 subsystem。DMA系统使用前面学习过得AXI Central Memory Access（CDMA）。
关于CDMA可以参考我之前得一篇文章。
XAPP1171和AXI-CDMA使用仿真_xilinx cdma-CSDN博客
在学习初期，搞不懂如何去搭建一个DMA系统，搞不懂这些IP分别有什么作用，搞不懂里面复杂的地址分配问题。以及如何在驱动层次去控制我的这个系统。当然本方案暂时不考虑效率的问题。如下图所示就说使用axi_pcie搭建的一个DMA系统。系统的核心是axi bridge for pcie IP核。其次就是使用了xilinx的AXI Central Memory Access（CDMA）这个IP去完成数据的搬移。其实这部分类容并不复杂，重要的是大家都不想去花费时间去看xilinx提供的文档。为了能够理解我还是把需要参考的文档发在下面。前面部分是本次设计需要参考的部分文档。
pg194-axi-bridge-pcie-gen3-en-us-3.0.pdf
pg034-axi-cdma.pdf
xapp1171-pcie-central-dma-subsystem.pdf
Xilinx_Answer_65062_AXI_PCIe_Address_Mapping.pdf
ds820_axi_pcie.pdf
关于pcie的相关基础知识和架构，可以参考下面的文档。
pg054-7series-pcie.pdf

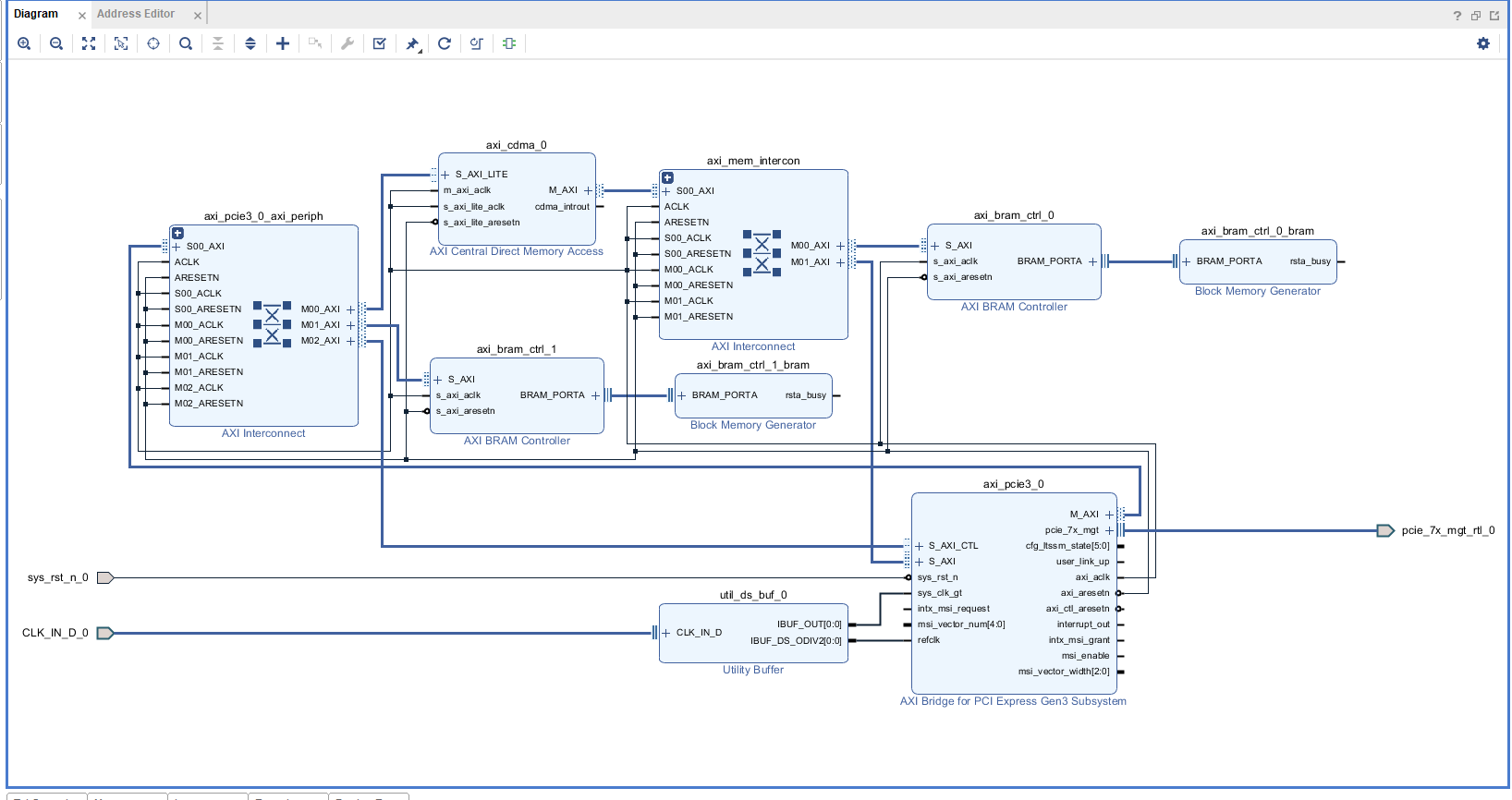

整体框图

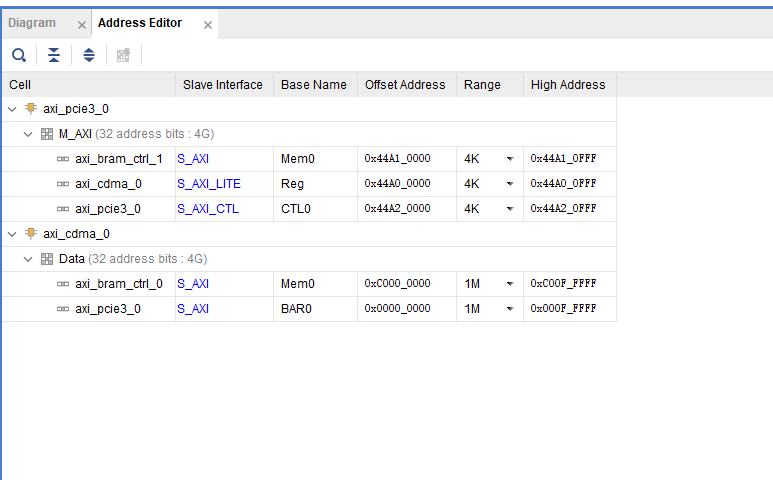

整体思路如上图所示。我的思路是通过axi bridge for pcie gen3 subsystem IP核的M_AXI接口分成三路，一路去控制AXI Central Memory Access（CDMA）的寄存器，即（DMA控制器寄存器），一路预留bram空间，方便用户自己做寄存器解析。另外一路去控制axi bridge for pcie gen3 subsystem IP核的寄存器空间，这里面主要就是控制其中的AXI Base Address Translation Configuration用于对应AXI基地址转换配置寄存器（就是你DMA操作对应的内存地址）。
在看另外一路，通过对axi_cdma的配置，现在可以启动DMA操作了，关于CDMA就是一个数据搬运的过程，他可以将数据从A搬移到B，这点在前面的文章中已经介绍过了。本次设计只使用最基础的数据搬运，不涉及SG端口（SG端口支持描述符，如果将描述符通过预存机制写入FPGA可以增加DMA的执行效率，这是为什么呢？看完下面的类容你或许会理解）
看连接部分，CDMA的M_AXI部分通过AXI interconnect分为了两部分，一路连接缓存，一路连接axi bridge for pcie gen3 subsystem IP核的S_AXI端口。通过配置CDMA的寄存器空间，实现缓存和pcie之间的数据交换。
IP介绍
axi bridge for pcie gen3 subsystem
关于此IP，他完成了pcie和axi协议之间的转换。即对AXI的突发操作转换为通过pcie发送带数据的TLP包操作。

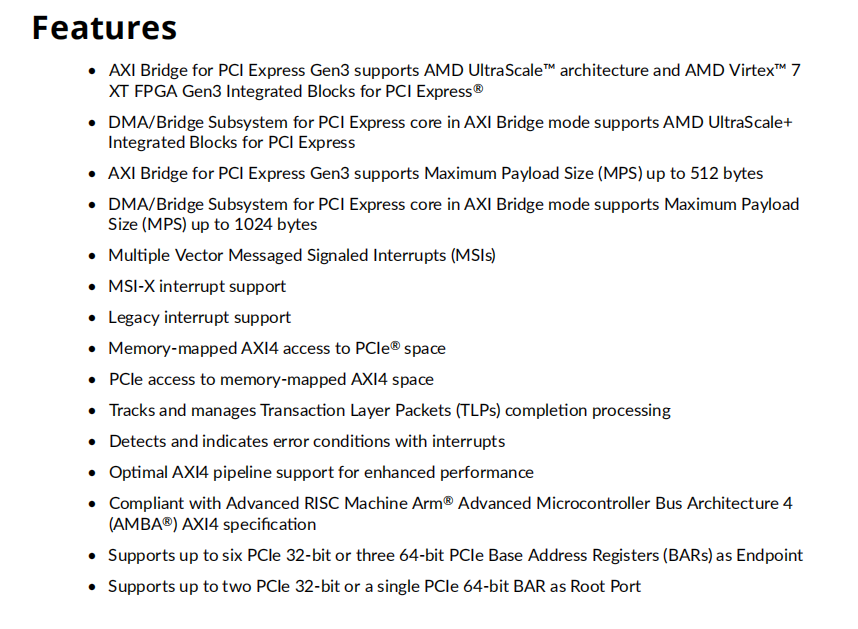

关于IP的特性在pg194-axi-bridge-pcie-gen3-en-us-3.0.pdf上的P5有相关介绍。
该IP支持最大512字节的有效载荷，支持通过内存映射AXI4接口访问PCIe地址空间，支持PCIe访问内存映射AXI4地址空间。即通过AXI总线读写可以直接转换成对PCIE地址空间的读写，对PCIE的地址空间读写直接转换成对AXI地址空间的读写。作为EP设备时支持6个32位基地址寄存器和3个64位基地址寄存器。
Xilinx有两个IP支持pcie axi bridge，一个就是AXI Bridge for PCI Express Gen3 Subsystem，另外一个是DMA/Bridge Subsystem for PCI Express in AXI Bridge mode即XDMA。
架构框图

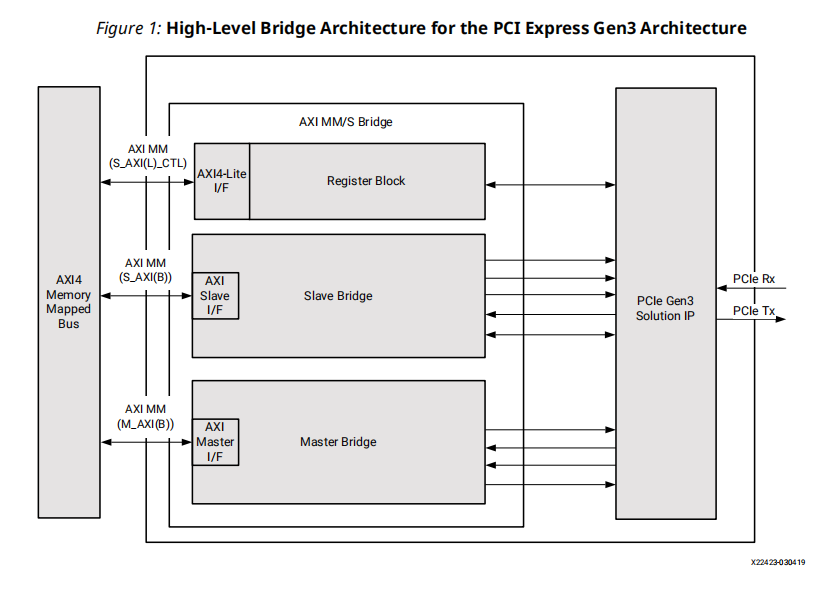

关于AXI Bridge for PCI Express Gen3 Subsystem的架构。
从上图结构可以看出来。AXI Bridge for PCI Express Gen3 Subsystem支持三种AXI总线，S_AXI_CTL是对IP本身的寄存器空间的配置。S_AXI从桥处理来自AXI的读写请求，转换为PCIE的读写TLP。M_AXI作为主设备连接到AXI，处理PCIE生成的读写TLP。
关于上面部分的详细解释。
寄存器模块，S_AXI_CTL是配置IP的寄存器，其中最主要的地方是配置axi to pcie translation将AXI内存映射到PCIE地址空间。
从桥slave bridge，对从桥的写事务会根据配置的Max Payload Size（最大载荷尺寸）被转换为一个或多个MemWr TLP（传输层数据包），并传递给PCI Express集成模块。最多支持8个活跃的AXI写请求。当远端AXI主设备发起读事务时，从桥会捕获读地址及控制信号，生成MemRd请求TLP，并启动完成超时计时器。接收到完成TLP后，数据将返回给AXI主设备。最多支持8个活跃AXI读请求。
对于主桥master bridge，主桥处理来自PCI Express集成模块的MemWr和MemRd请求TLP，实现PCIe地址域到AXI4内存映射地址域的转换。每个MemWr请求TLP头部会生成AXI4总线地址和控制信号，并将数据传递给目标AXI4从设备。最多支持8个活跃的PCIe MemWr请求TLP。
Memory map
这里只列举几个重点得寄存器。
bridge register memory map
AXI Base Address Translation Configuration:AXI基地址转换配置寄存器
地址范围：0x208 - 0x234
| offset | bits | register |
| 0x208 | 31-0 |
AXIBAR2PCIEBAR_0U
|
| 0x20c | 31-0 |
AXIBAR2PCIEBAR_0L
|
| 0x210 | 31-0 |
AXIBAR2PCIEBAR_1U
|
| 0x214 | 31-0 |
AXIBAR2PCIEBAR_1L
|
| 0x218 | 31-0 |
AXIBAR2PCIEBAR_2U
|
| 0x21c | 31-0 |
AXIBAR2PCIEBAR_2L
|
| 0x220 | 31-0 | AXIBAR2PCIEBAR_3U |
| ... | ||
| 0x234 | 31-0 |
AXIBAR2PCIEBAR_5L
|
AXI基地址转换配置寄存器位定义。
| bits | name | core access | result value | description |
| 31-0 |
Lower Address
|
R/W
|
C_AXIBAR2PCIEBAR_0(31 to 0)
| 生成PCIe地址时--该值将被替换为AXI地址的「最低有效32位」。 |
| 31-0 |
Upper Address
| R/W |
if (C_AXIBAR2PCIEBAR_0 = 64 bits),
then reset value =
C_AXIBAR2PCIEBAR_0(63 to 32)
if (C_AXIBAR2PCIEBAR_0 = 32 bits),
then reset value = 0x00000000
| 生成PCIe地址时--该值将被替换为AXI地址的「最高有效32位」。 |
| ... |
AXI transactions for pcie
AXI4 memory-mapped Transactions to AXI4-Stream pcie TLPs
|
AXI4 Memory-Mapped Transaction
|
AXI4-Stream PCIe TLPs
|
|
INCR Burst Read of AXIBAR
|
MemRd 32 (3DW)
|
|
INCR Burst Write to AXIBAR
|
MemWr 32 (3DW)
|
|
INCR Burst Read of AXIBAR
|
MemRd 64 (4DW)
|
|
INCR Burst Write to AXIBAR
|
MemWr 64 (4DW)
|
AXI4-Stream pcie TLPs to AXI4 memory-mapped Transactions
|
AXI4 Memory-Mapped Transaction
|
AXI4-Stream PCIe TLPs
|
|
MemRd 32 (3DW) of PcieBar
|
INCR Burst Read
|
|
MemWr 32 (3DW) of PcieBar
|
INCR Burst Write
|
|
MemRd 64 (4DW) of PcieBar
|
INCR Burst Read
|
|
MemWr 64 (4DW) of PcieBar
|
INCR Burst Write
|
关于此IP的处理规定，当处理长度超过一个双字（Dword）的Pcie请求时，主AXI接口上的数据突发传输（burst）长度将始终等于AXI数据总线宽度，即使来自PCIe链路的请求长度短于AXI总线宽度。
从桥AXI写选通（wstrb）信号可用于实现数据对齐地址边界。在有效数据周期开始时，写选通信号可为0，并根据该信号计算地址偏移。从桥接口发起的所有事务将由IP核进行必要调整和流量控制。该接口遵循AXI4协议规范，支持最大4KB的突发传输。IP核将根据PCIe最大读请求尺寸（MRRS）、最大有效载荷尺寸（MPS）及读完成边界（RCB）自动拆分事务。因此，AXI域的单次请求可能在PCIe域生成多个请求，IP核会动态调整PCIe请求数量以避免完成缓冲区溢出。
上述详细说明在pg194-axi-bridge-pcie-gen3-en-us-3.0.pdf文档的P65页。
PCIe和AXI总线之间的地址转换和配置
BAR配置与地址转换
BAR寻址机制
- Aperture_Base_Address_n（3.0版本上未开放给用户）
表示GUI中第n个BAR的基地址，在地址转换时视为偏移量0x0。 - Aperture_High_Address_n（3.0版本上未开放给用户）
表示GUI中第n个BAR的最高有效字节地址（地址转换规则详见下文）。 - AXI_to_PCIe_Translation_n
定义第n个BAR的AXI→PCIe地址映射关系。
AXI BAR大小由Aperture_Base_Address_n与Aperture_High_Address_n差值决定，需满足，必须为2的幂次方，最小为4K。
发往桥核的PCIE数据包必须落在对应的BAR的基地址与最高地址范围内。如果超出范围，将阻止进入IP。

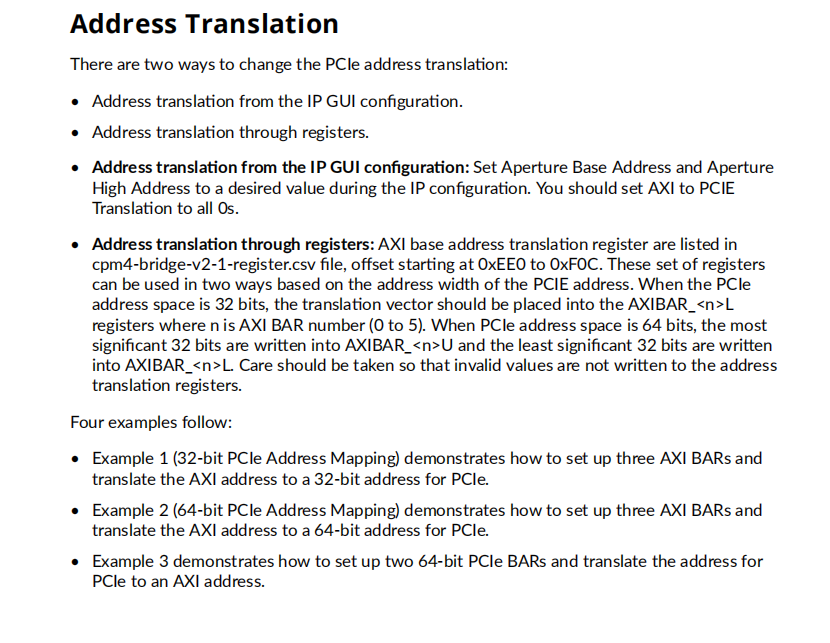

Address Translation地址转换
支持两种配置方式。
通过IP 界面配置。
寄存器方式配置。
附件cpm4-bridge-v2-1-register.csv下载地址
这里看一下官方给的例子

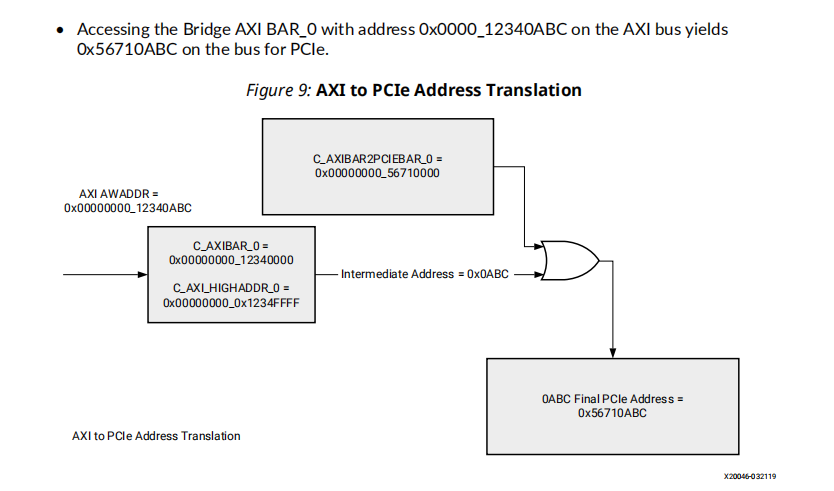

32位PCIE地址映射配置示例
本示例显示了设置三个独立的AXI BAR和将AXI地址转换为PCIe的远程32位地址空间的通用设置。
AXI BAR0：
Aperture_Base_Address_0：0x00000000_12340000。
Aperture_High_Address_0：0x00000000_1234FFFF。（64K）
AXI_to_PCIe_Translation_0：0x00000000_56710000。
实例向AXI AWADDR写地址通道写入地址0x00000000_12340ABC。这个地址在BASE地址范围内，中间地址为0x0ABC在加上AXI_to_PCIe_Translation_0：0x00000000_56710000。最后PCIE的地址为0x56710ABC。
AXI BAR1：
Aperture_Base_Address_0：0x00000000_ABCDE000。
Aperture_High_Address_0：0x00000000_ABCDFFFF。（8K）
AXI_to_PCIe_Translation_0：0x00000000_FEDCD000。
实例向AXI AWADDR写地址通道写入地址0x00000000_ABCDF123。这个地址在BASE地址范围内，中间地址为0x0ABC在加上AXI_to_PCIe_Translation_0：0x00000000_FEDCD000。最后PCIE的地址为0xFEDC1123。

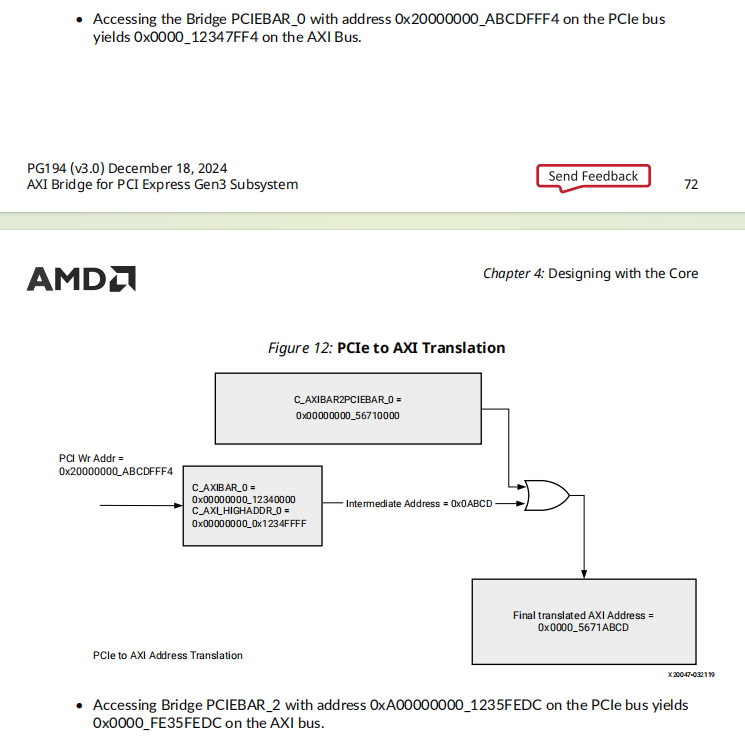

PCIe将地址转换到远程AXI地址空间
设置两个的64位PCIE的BAR。
PCIe BAR0基地址：0x20000000_ABCD8000。（64位启用）
C_PCIEBAR2AXIBAR_0，PCIE to AXI Translation：0x00000000_12340000，高16位（Bits 63-48）必须为0（AXI地址48位约束），Bits 14-0必须为0，非零值视为无效。
转换流程，输入pcie地址，0x20000000_ABCDFFF4（访问BAR0），匹配BAR的范围，0x20000000_ABCD8000，32KB到0x20000000_ABCDFFFF。
偏移量 = PCIe地址 - BAR基地址
= 0xABCDFFF4 - 0xABCD8000 = 0x7FF4 AXI地址 = C_PCIEBAR2AXIBAR_0 + 偏移量
= 0x12340000 + 0x7FF4 = 0x0000_12347FF4 最后输出的AXI地址应该是0x0000_12347FF4 。
官方的图片可能存在笔误。详情见pg194-axi-bridge-pcie-gen3-en-us-3.0.pdf文档的P72页。
好了关于这个IP的重点功能这里已经介绍完了，IP实现了PCIE和AXI之间的地址数据转换。用户可以像操作AXI总线去操作PCIE。特别需要注意的地方是PCIE和AXI的地址转换规则。
AXI Central Memory Access（CDMA）
这里使用CDMA来进行数据搬移，将FPGA内部缓存的数据（DDR或者BRAM）通过PCIE发送上位机的内存上。或者将上位机内存中的数据通过PCIE下发到FPGA内部缓存中。实现DMA数据搬移的IP有几种。
AXI Central Memory AccessCDMA：提供高带宽的直接存存储访问，连接内部的源地址和目的地址。
AXI Datamover：AXI Datamover是一个重要的基础IP，Xilinx 所有的DMA IP基本都包含这个模块，该模块可以将AXIS与AXI格式的数据进行转换。
AXI DMA Controller：AXI DMA Controller为AXIS和AXI4接口的转换(数据存储)提供了一个可由软件控制(通过AXI Lite接口实现)的简单方式。
AXI Multichannel DMA：没用过这个，多通道AXI DMA版本。
这里我们使用之前熟悉过的AXI Central Memory AccessCDMA这个IP。

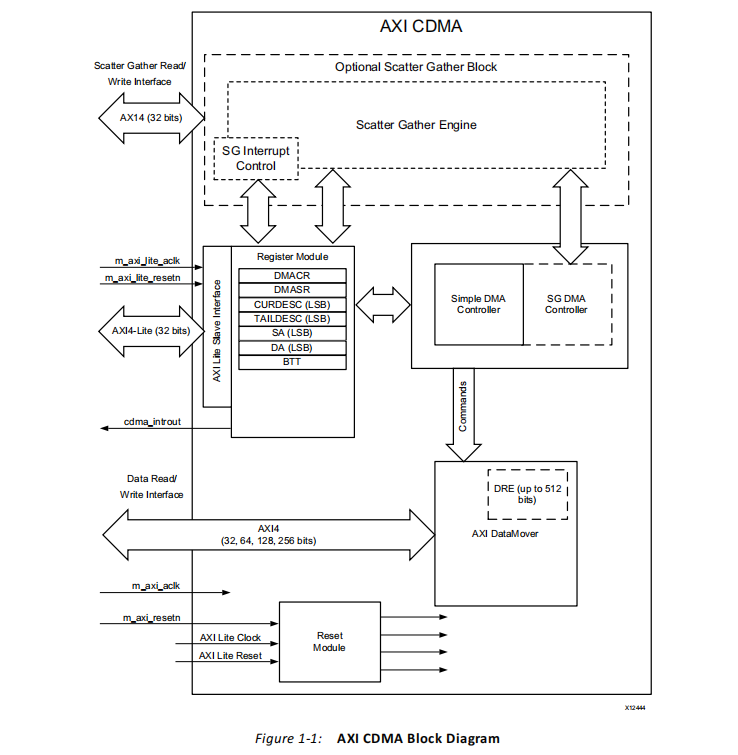

架构框图
从框图中可以看到IP支持三种端口。
M_AXI_SG端口：这个端口可以提高效率。CPU需要执行的操作可以提前做成描述符的形式写入到内存中，SG端口去读取内存中的描述符并控制CDMA寄存器。描述符中会配置当前搬移的源地址和目的地址，本次搬移的数据量。以及下一个描述符的地址。一次搬移完成后会更新链表状态。本次设计不使用描述符。感兴趣的可以去尝试使用描述符提升DMA效率，缓解CPU的压力。
M_AXI端口：通过该端口完成数据搬移。核心就是通过DATA moverIP实现。
S_AXI_LITE：通过这个端口配置CDMA的寄存器。
Register Space
|
Address Space
Offset
|
Name
|
Description
|
| 00h |
CDMACR
| CDMA控制寄存器 |
| 04h |
CDMASR
| CDMA状态寄存器 |
| 08h |
CURDESC_PNTR
| 当前描述符指针（低32位） |
| 0ch |
CURDESC_PNTR_MSB
| 当前描述符指针（高32位） |
| 10h |
TAILDESC_PNTR
| 尾部描述符指针（低32位） |
| 14h |
TAILDESC_PNTR_MSB
| 尾部描述符指针（高32位） |
| 18h |
SA
| 源地址（低32位） |
| 1ch |
SA_MSB
| 源地址（高32位） |
| 20h |
DA
| 目标地址（低32位） |
| 24h |
DA_MSB
| 目标地址（高32位） |
| 28h |
BTT
| 传输字节数寄存器 |

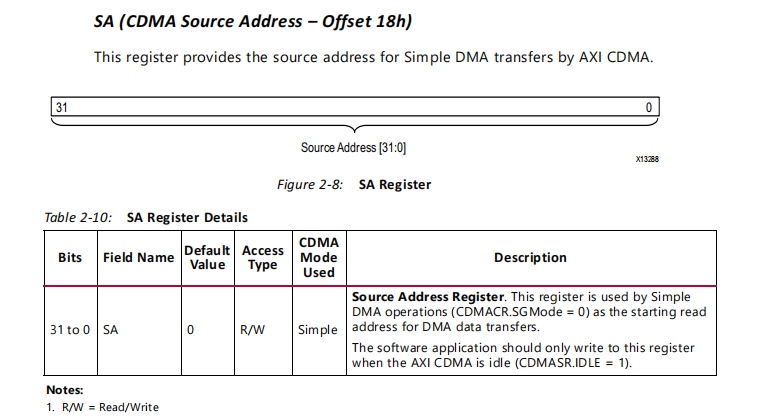

SA (CDMA Source Address – Offset 18h)
此寄存器为AXI CDMA的简单DMA传输提供源地址。

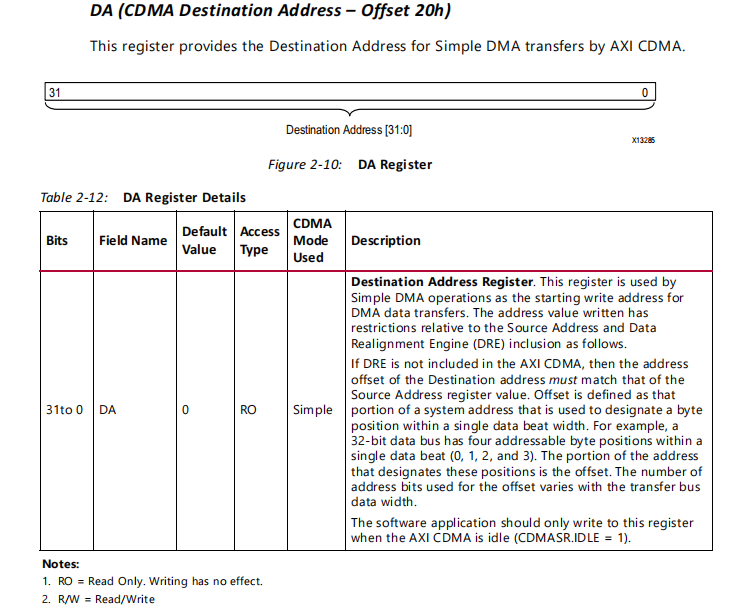

DA (CDMA Destination Address – Offset 20h)
此寄存器为通过AXI CDMA进行简单DMA传输提供目标地址。

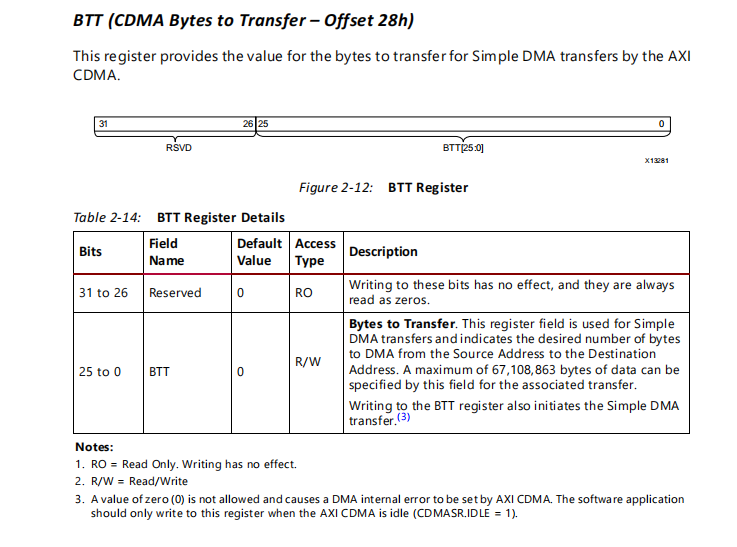

BTT (CDMA Bytes to Transfer – Offset 28h)
这个寄存器用于设置AXI CDMA简单DMA（Simple DMA）传输的字节数，写入该寄存器值将自动启动传输。
最多支持67108863Bytes传输。
IP配置
AXI Bridge for Pcie Gen3 Subsystem

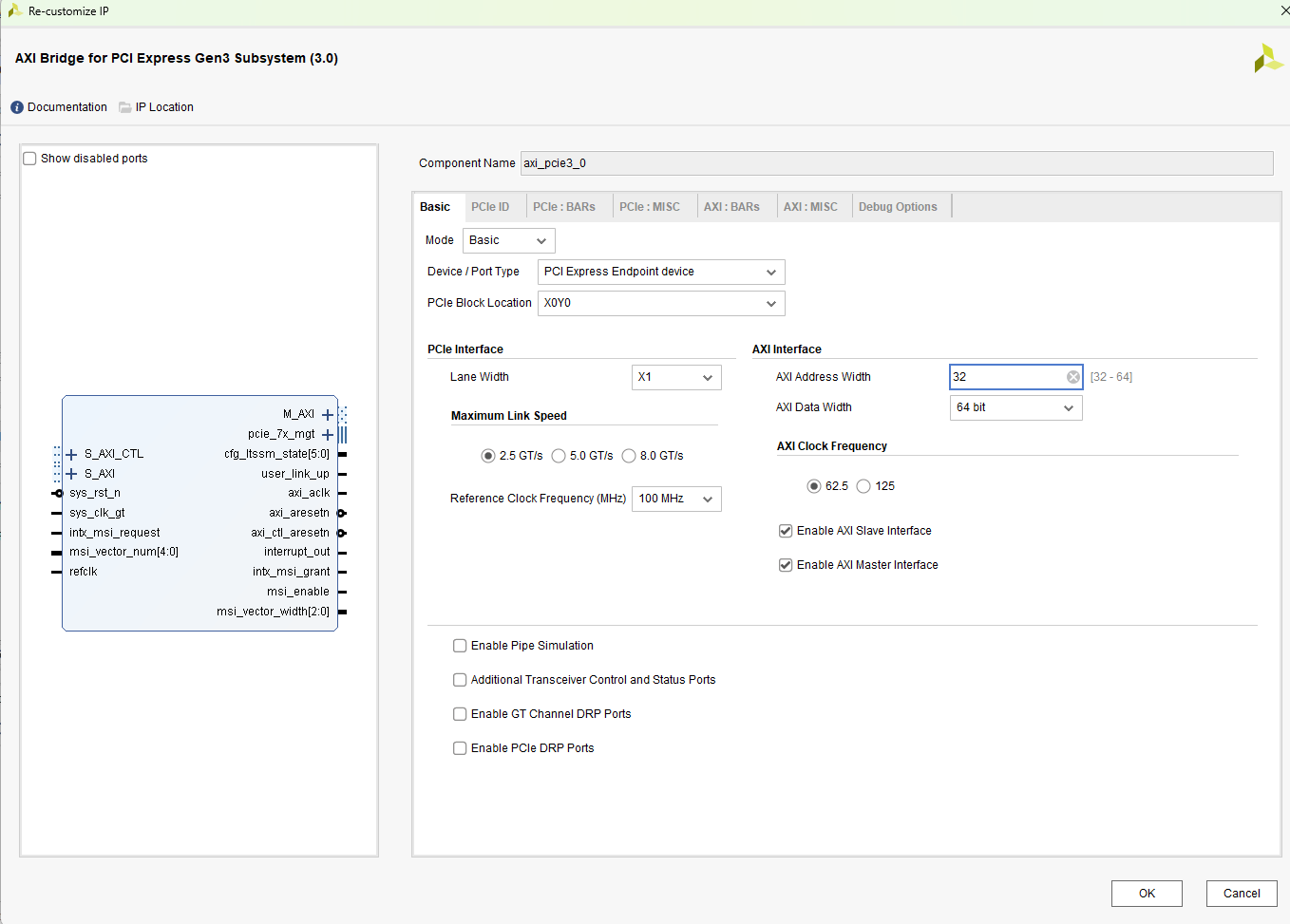

第一页，配置PCIE的模式，引脚时钟，AXI时钟。

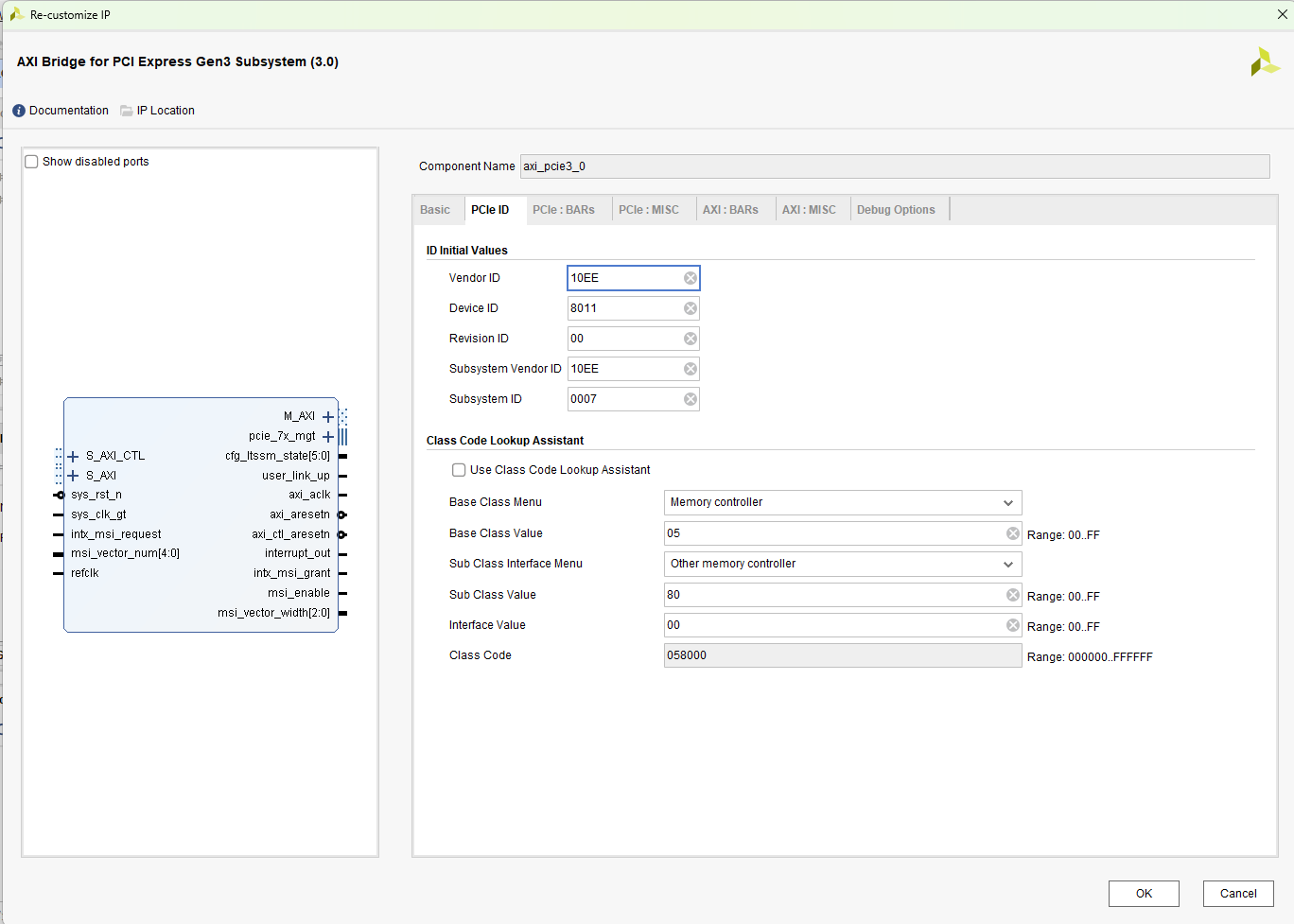

第二页，配置PCIE的设备号，Vendor ID和Device ID以及Class Code。

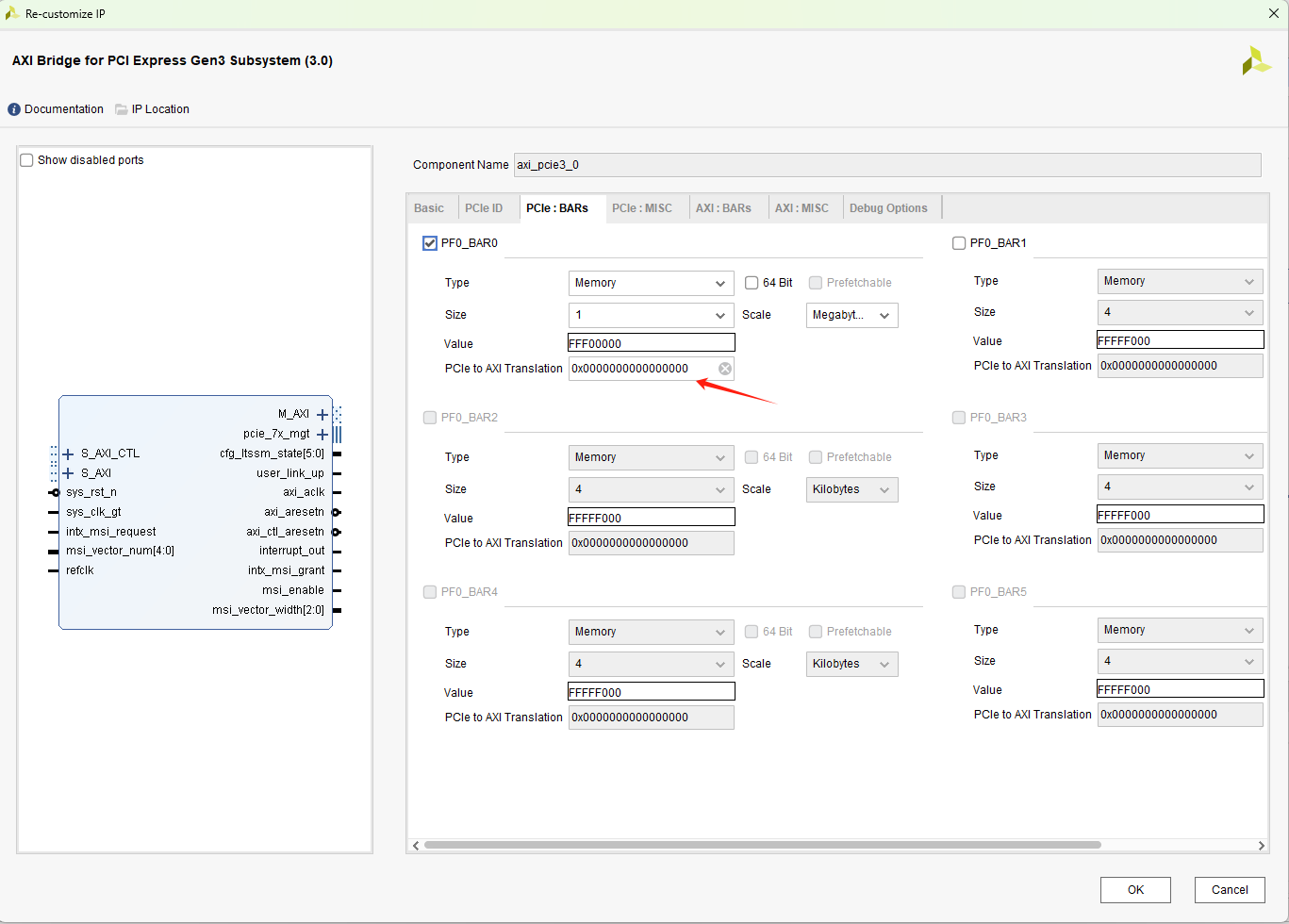

第三页，配置PCIE的BAR，设置BAR的大小。以及PCIE to AXI Translation ，PCIE地址转换到AXI总线的地址。这里只使用了BAR0。

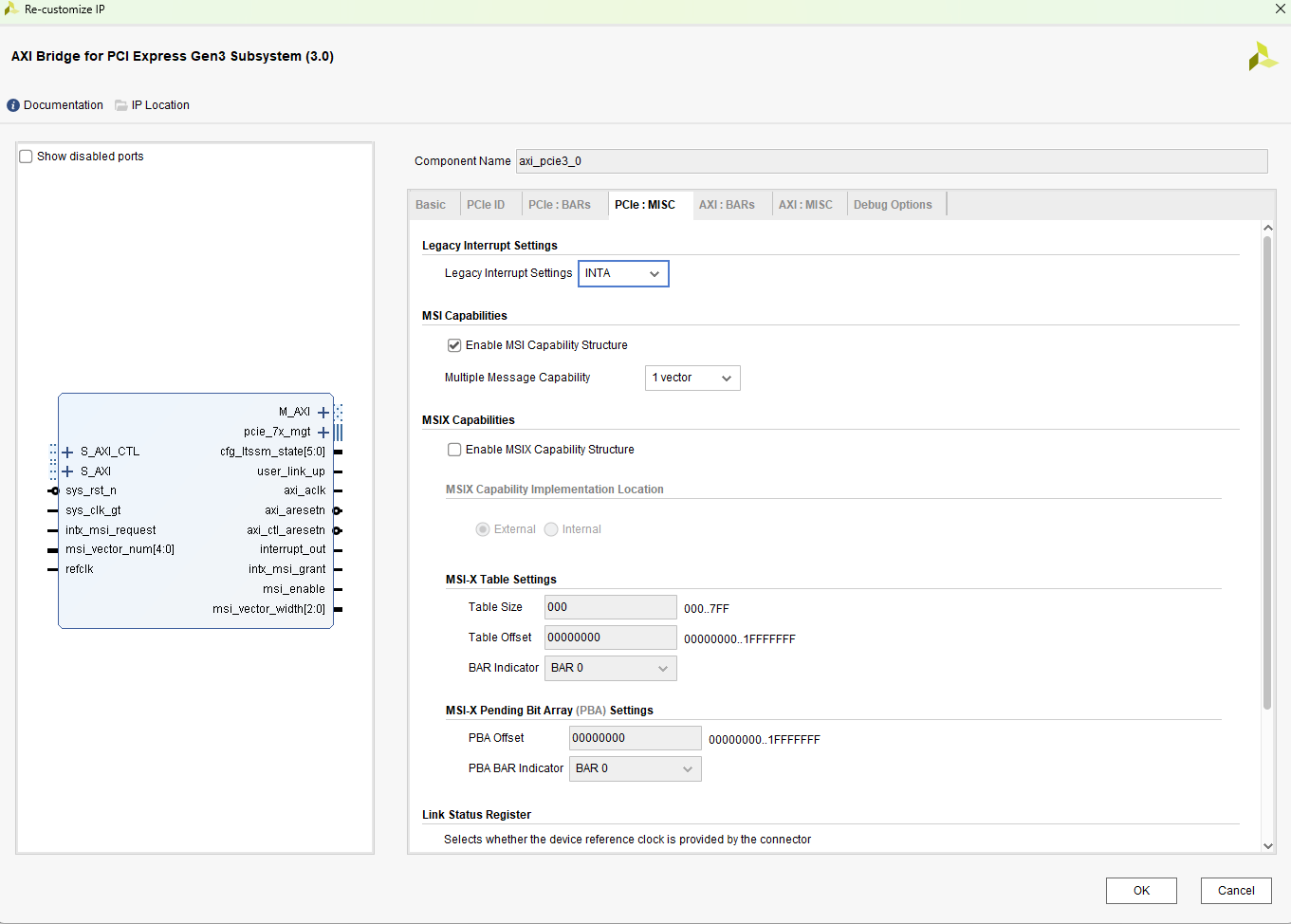

第四页，配置PCIE的中断相关的类容。这个默认即可。

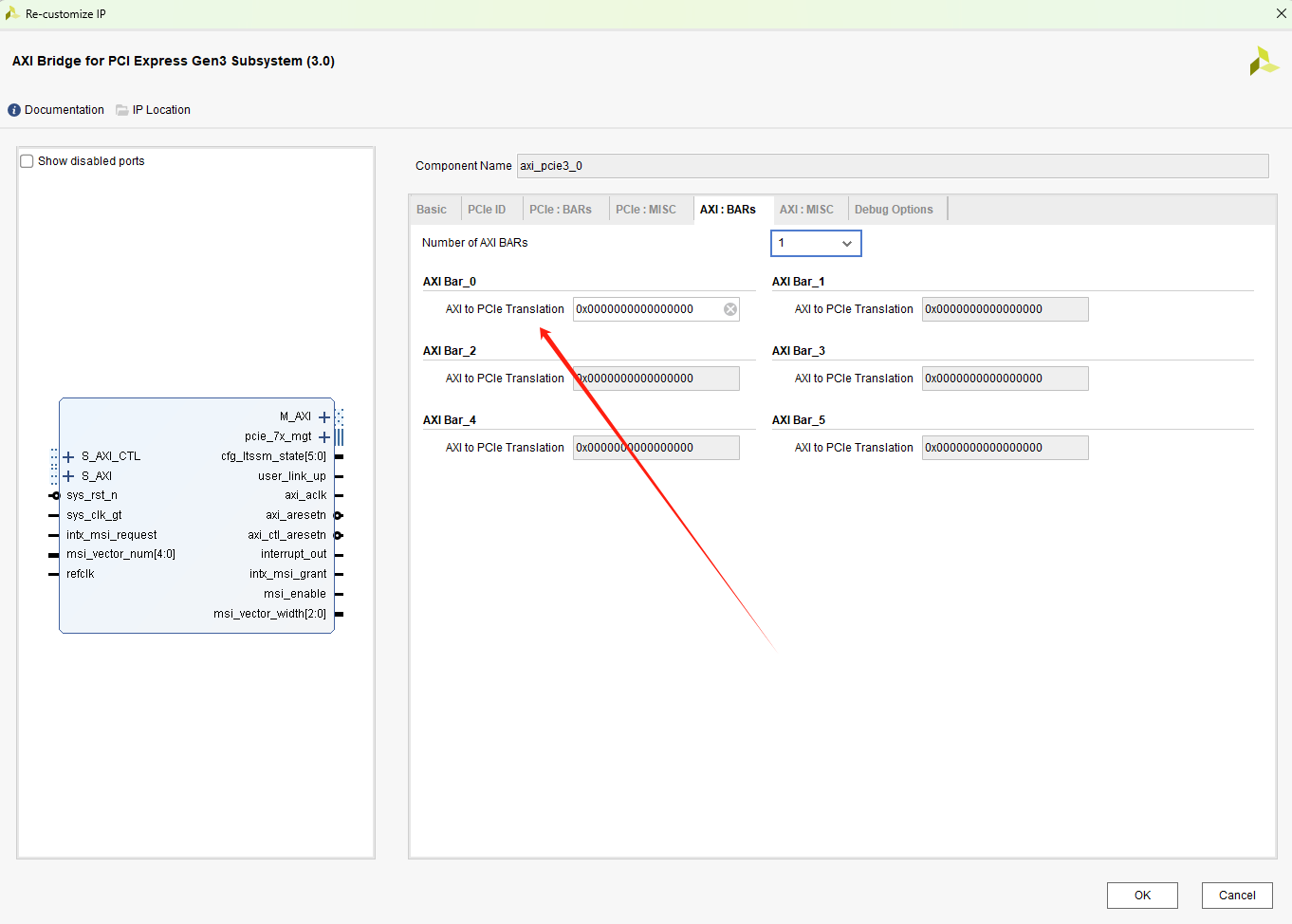

第五页，配置AXI BARs。设置AXI to PCIE translations，这里也只设置一个AXI BAR，这里配置可以通过lite总线修改（地址范围：0x208 - 0x234），即将AXI突发的地址转换到PCIE的地址。

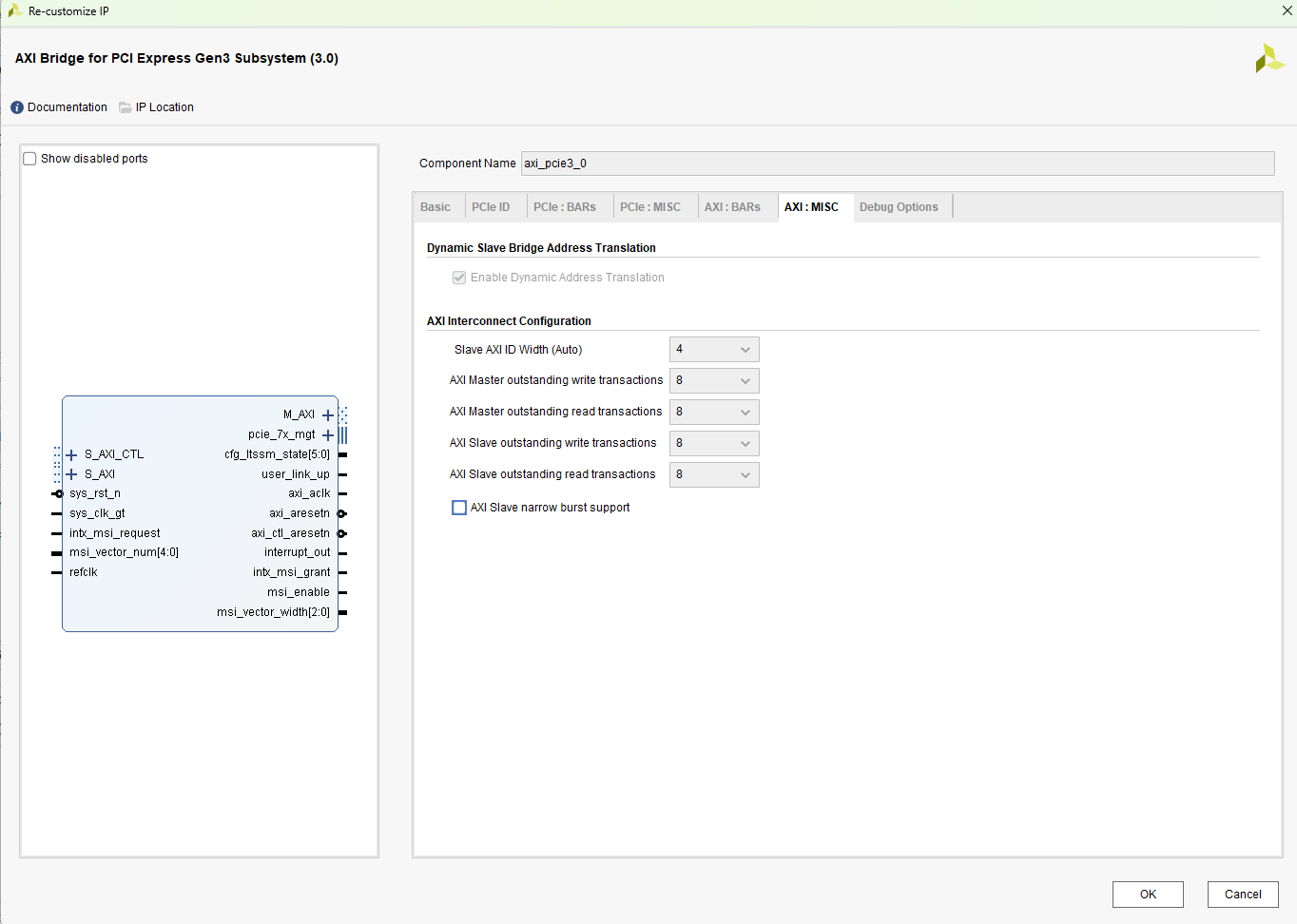

第六页，配置请求数量。IP默认参数无法修改。

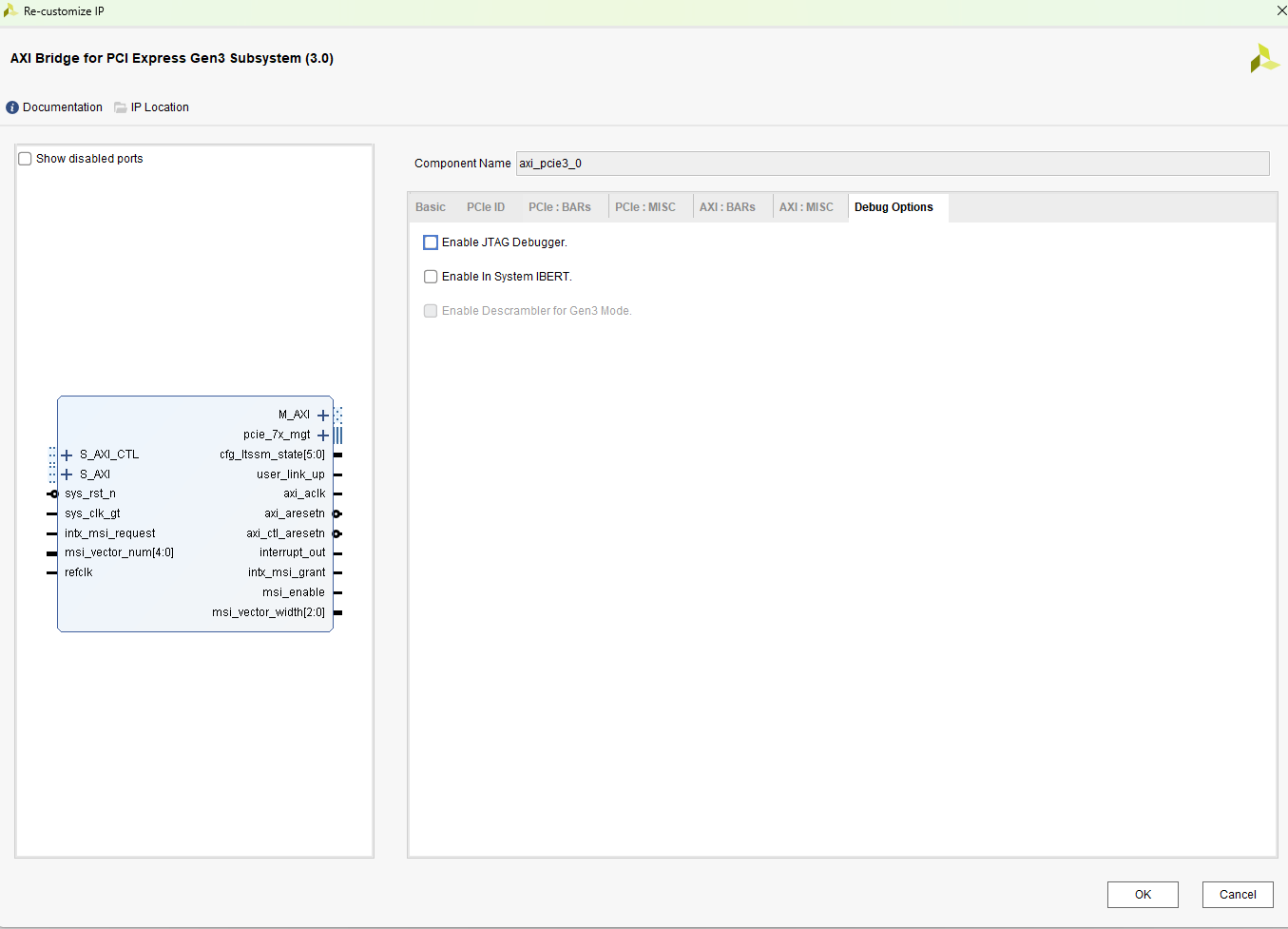

第七页，配置调试接口，暂时不需要。
AXI Central Memory Access（CDMA）

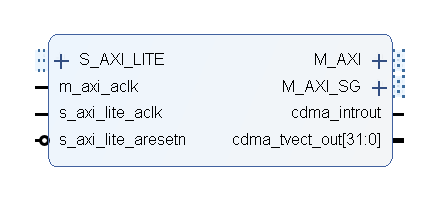

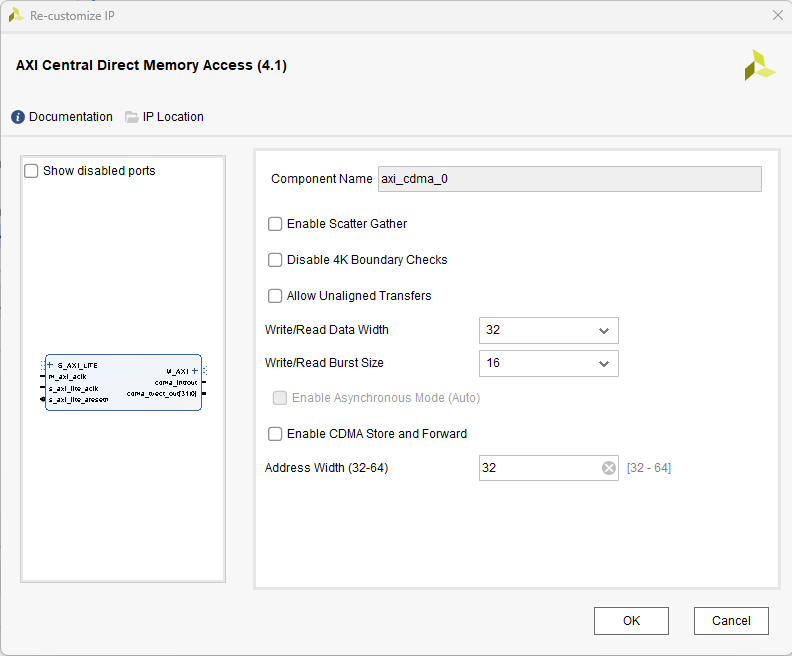

CDMA配置界面。不使用SG端口。
方案测试
方案测试目前没有暂时没找到合适的硬件验证。详细的测试过程，以及驱动编写再后续继续更新。
使用WinDriver配置CDMA寄存器。这里只使用简单的配置过程。
18：配置源地址。
20：目标地址。
28：突发传输字节数。
还需要配置AXI_PCIE的寄存器。
0x208，20C：AXI和PCIE之间的地址转换。AXI Base Address Translation，这里对应你上位机分配的内存空间，如果是EP与EP之间传输即对应PCIE设备BAR空间（其实也是一段内存）。
启动流程
DMA写入。即从上位机传输数据到PCIE设备。驱动分配一段内存，用于存放数据，比如说创建连续数。一次配置本次分配内存地址到208，20C。配置本次传输的源地址和目标地址。这里是写入，即源地址为AXI_PCIE。目的地址为BRAM空间。配置完成后写入本次突发传输的长度。即28寄存器。开始本次传输。
DMA读出。即从FPGA传输数据到上位机。还是一样的，驱动需要先分配一段内存，用于存放数据。FPGA中数据存入BRAM中，达到设置个数后中断告知上位机。上位机获取到后，启动DMA读取数据，配置源地址和目标地址。这次源地址为BRAM，目标地址为AXI_PCIE。配置本次分配的内存地址208和20C。配置完成后写入本次突发传输的数据长度。开始本次传输。
PTP传输。在一些设备中，需要借用PCIE完成数据大规模传输。在两个EP设备之间高速传输数据，数据流不通过上位机的参与，直接传输到另外一个设备。
启动流程。上位机获取A设备的BAR空间对应的内存地址，上位机获取B设备的BAR空间对应的内存地址。数据流A-B。A数据缓存在BRAM中，达到阈值，启动中断告知上位机。配置本次传输的源地址和目的地址，BRAM到AXI_PCIE。配置B设备分配的内存空间地址到208和20C。配置完成后写入本次突发传输的数据长度。开始本次传输。

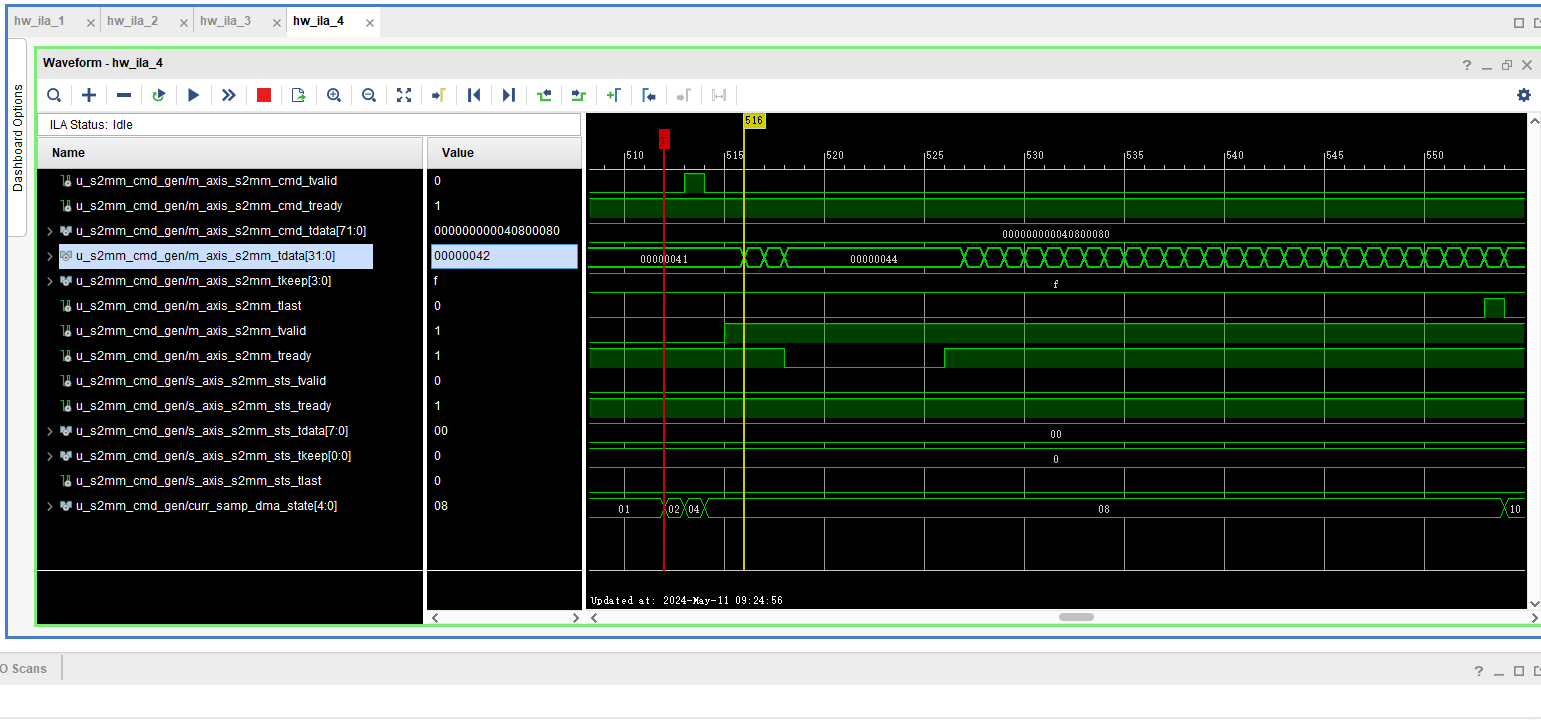

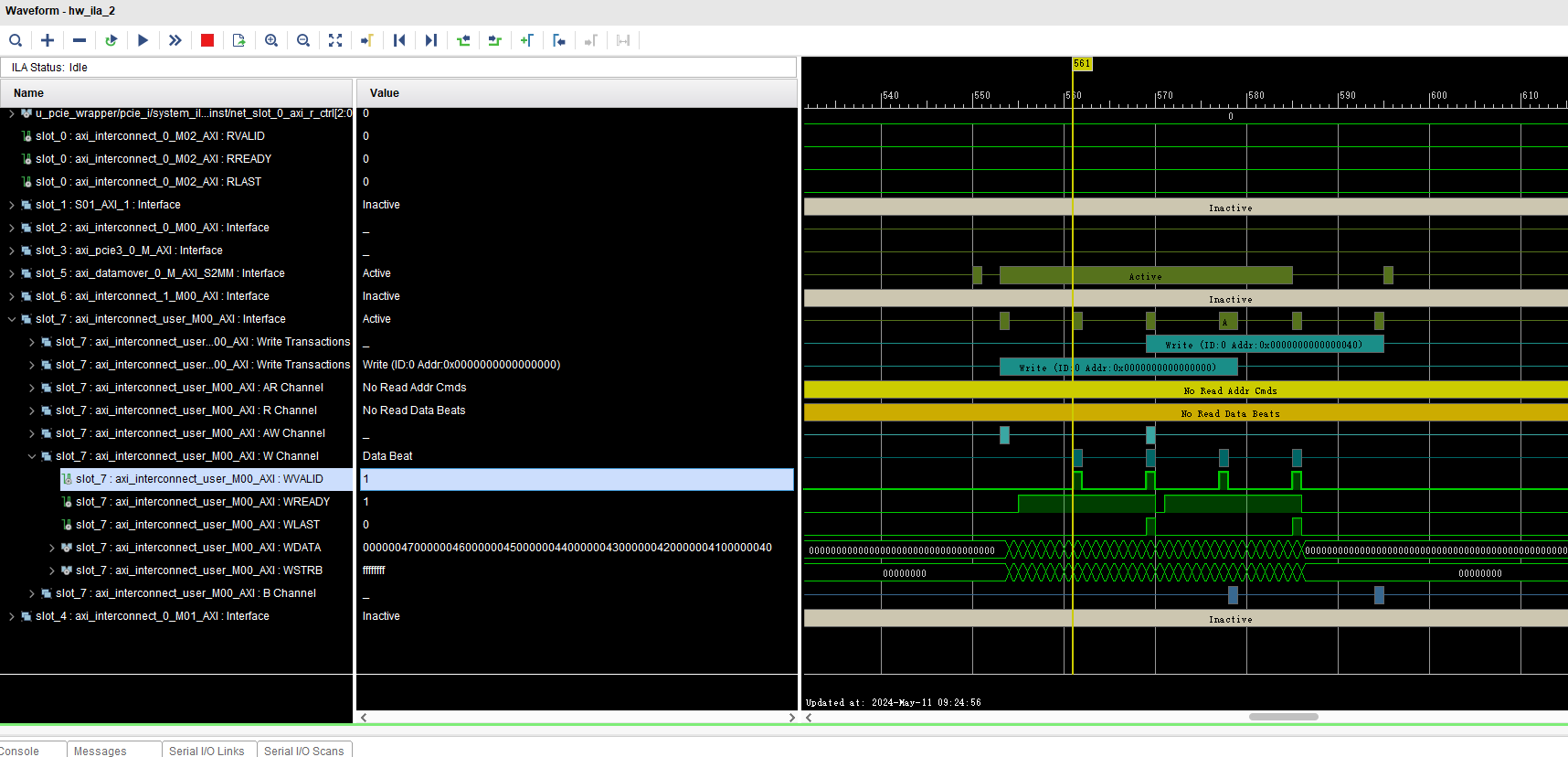

一些测试过程的ila信息。
后续总结
本次方案全程使用xilinx提供的IP完成本次DMA操作。需要重点理解其中”PCIe和AXI总线之间的地址转换和配置“这部分内容。另外需要看懂本次设计的DMA传输过程。即本次设计的逻辑框图。理解DMA传输的方式。
本次未涉及驱动部分的代码，驱动部分代码由windriver软件自动生成。详细使用说明可以看我之前的文章。
寄存器配置思路即”启动流程“中描述的过程。
不足的地方，未尝试使用CDMA这个IP的SG模式，导致本次设计方案的PCIE总线效率上不去。详细测试对于GEN3X8效率只能达到百分之十左右，由于博主的驱动编写能力不足。这里就不展示驱动代码了。
提高PCIE总线效率的思路，使用CDMA的SG模式。
