关于RS232实际通信距离的问题

只要在网上查 RS232通信距离最大多远，一堆明白人就会告诉你，最大15m。真的是这样吗？

先说结论：最大可以做到1000m以上，如果有超导体，你绕地球一圈都行。

链接为证：

RS-232_百度百科

下面从实验和理论角度彻底分析明白，让你成为真正的明白人，不要再被不懂装懂的人忽悠了！

最近煤矿场景内使用RS232进行20m以上的通信，心里没底，做了实验，证明20m通信是完全可靠的。

测试条件：线是屏蔽线，0.3p平方软股线。

测试9600bps，线基本彻底拉长，无盘绕，中间使用大功率角磨机等干扰设备，通信完全正常。

这其实也在预期内，因为影响通信质量的就2方面：驱动能力和干扰。

1、驱动能力

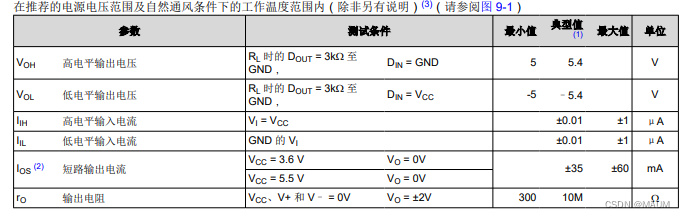

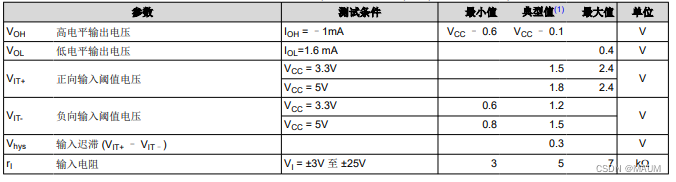

这个在表象上表现为电压，实质上是驱动能力，即输出电流的能力，RS232芯片的驱动器和接收器的参数表如下，可以看出输出信号高低时的电压为5V，接收时高低阈值是1.5V左右，电流大概在1mA，因此，只要传输线的压降足够小，理论上在一定范围内的距离都能传输（光速限制下）。所以这次实验成功的关键就是导线的线径。

2、干扰

干扰其实很好理解，导线相当于天线，导线足够长，满足天线发射条件，就能够耦合附近的电磁波，那么导线上的信号电压就会线性叠加上这部分干扰，如果是双绞，耦合进去的信号的一致的，那么芯片有共模抑制能力的话，可以抵消这种干扰。如果不双绞，每根线耦合进来的信号不一致，那必然会干扰收发电压，造成通信错误。加屏蔽网，导线就不会耦合进来信号，屏蔽网吸收了这些电磁波，所以通信质量基本不会收到干扰。
