关于电源测试的一些解释

画风突变，我最近不怎么搞学术了，转向产品设计，偏硬件，为生活所迫。

电源测试中的一些名词以及测试方法，做一个通俗的解释。

1、PARD 周期性和随机性扰动 (Periodic and Random Disturbances)

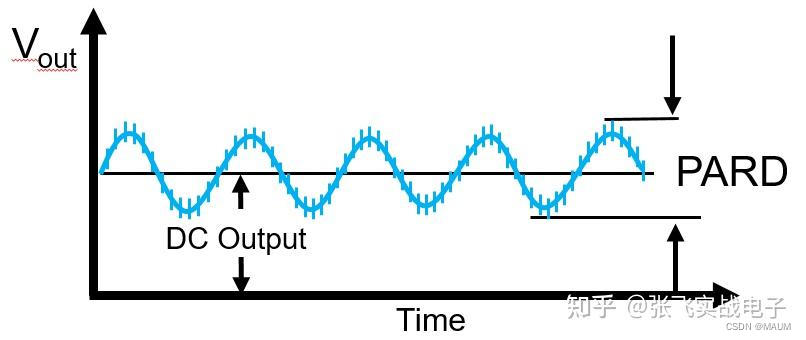

简单点说就是，电源输出的电压的峰峰值，一般理论输出都是DC，实际输出是一个带毛刺或者周期波形的DC（这里盗用一张图，原作者如若看到，认为不合适，我立刻删除）：

 2、输出电压偏离值

电源的输入电压有个范围Uin_min  Uin_max额定值Uin，分别在空载和额定载荷状态下，测量在不同输入电压下的输出电压，空载和额定负载时输出电压的最大差值的绝对值就是输出电压偏离值。

3、负载效应

电源从额定负荷阶跃到空载后输出电压与标称电压的偏离值，这个偏离值与标称值Uo的比值即为负载效应。当然也是取Uin_min、Uin_max和额定值Uin输入时的最大偏离值。

4、源效应

电源输入电压最小到最大变化，输出电压与额定Uo的偏差，该偏差与Uo的比值。也是取空载和额定载荷两种情况下的最大值。

5、过冲幅度和瞬态恢复时间

输入电压沿Uin_min、额定值Uin和Uin_max，依次正序和倒叙阶跃变化，测量输出电压的过冲幅度和瞬态恢复时间。

其他的暂时不涉及。
