C51教程 第二个51程序： 跑马灯 流水灯

keil+proteus

第二个51程序 : 跑马灯 流水灯

这是一个AT89c51单片机教程，我们每次都会提供博文教程以及附带资料下载。
单片机就是一个小型CPU，在电子领域应用广泛，电视、冰箱、洗衣机、空调等产品中都能见到他们的身影。它是一个可编程的mcu,根据代码的不同可实现非常多功能

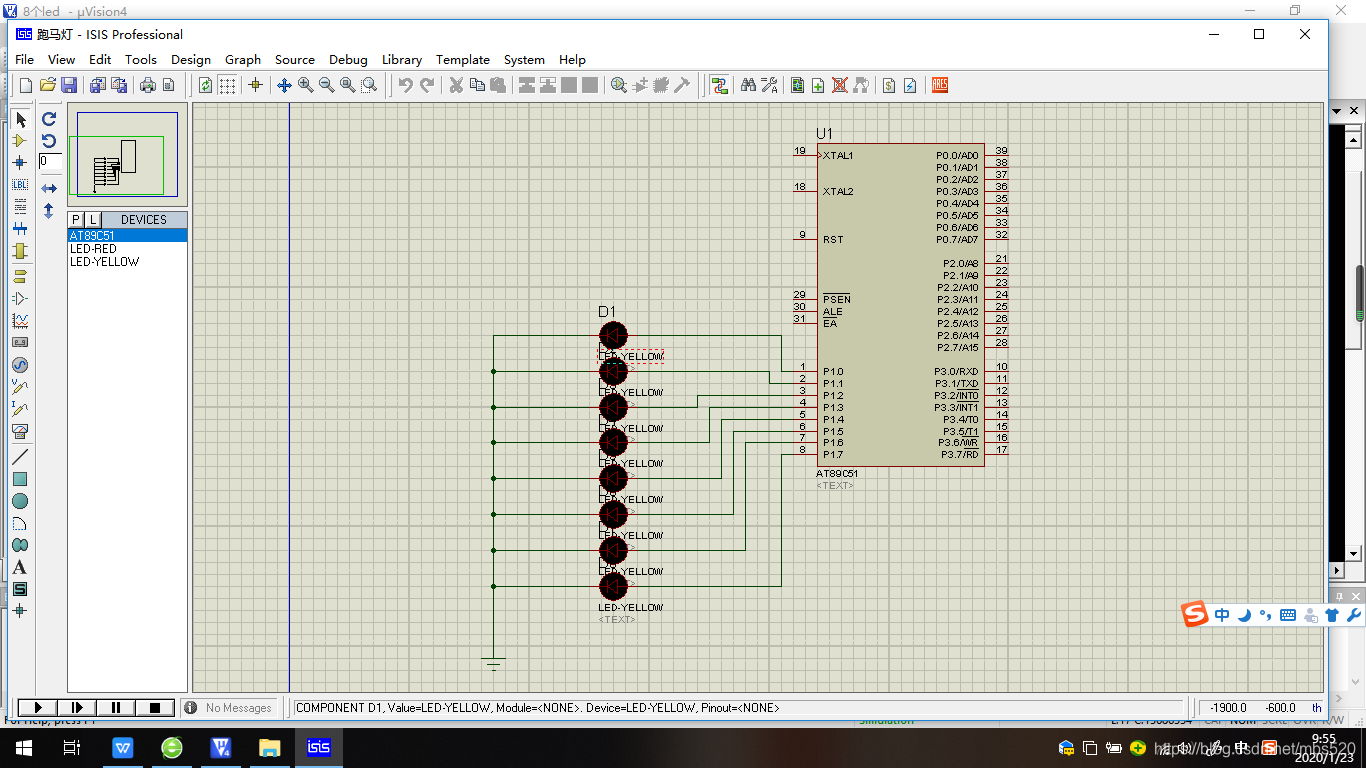

今天要走入第二个程序，跑马灯，按步骤，先硬件，后软件的顺序，先绘制原理图

建立好之后开始编写代码

#include <regx51.h>

void delayms(unsigned int t)
{
	unsigned int i,j;
	for(i=0; i<t; i++)
	for(j=0; j<120; j++);
}
void main(void)//主函数
{
	int n;
	unsigned char a[8] =  {	//取表数组
		 0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};

	while(1)
	{
		for(n=0; n<8; n++)//循环取表 流水灯
		{
			P1 = a[n];
			delayms(500);
		}
	}
}

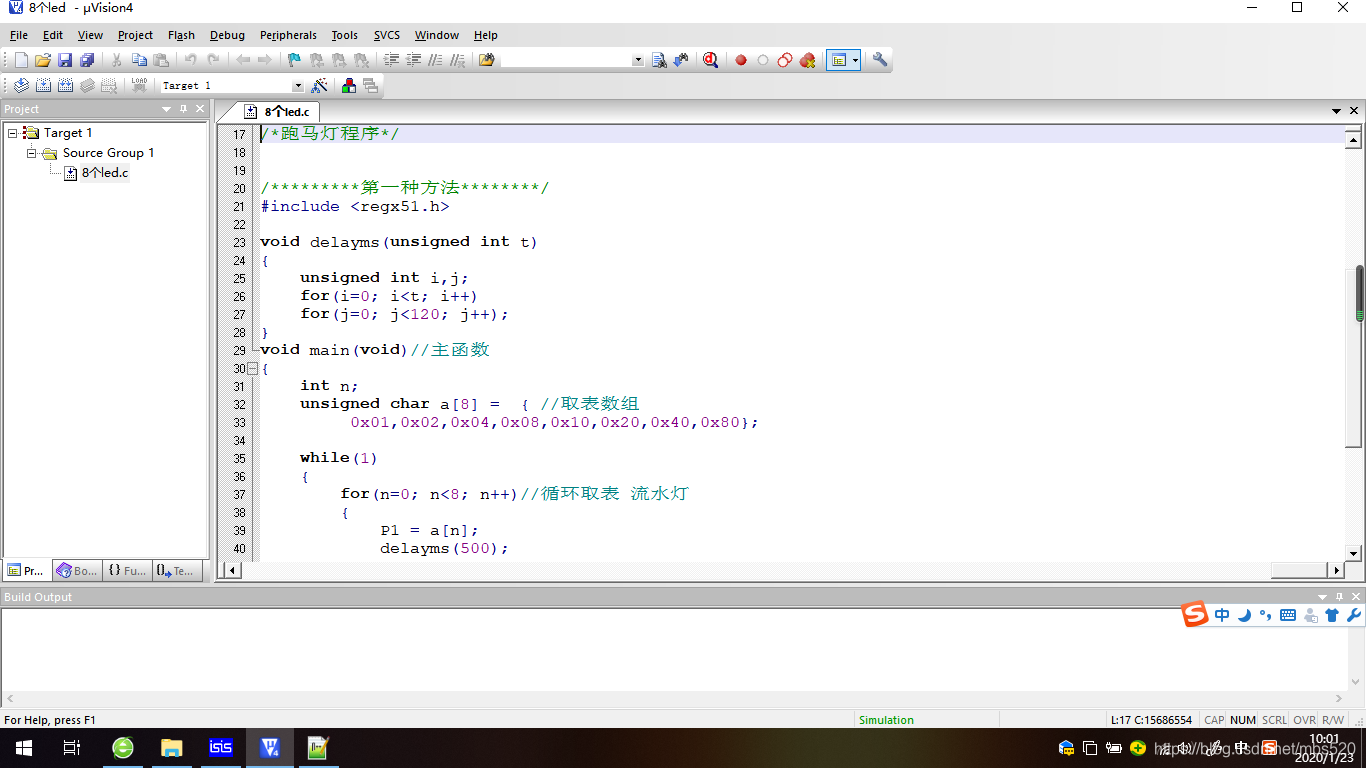

写入keil工程，编译生成hex文件

进入proteus仿真，烧录hex文件,点击运行…

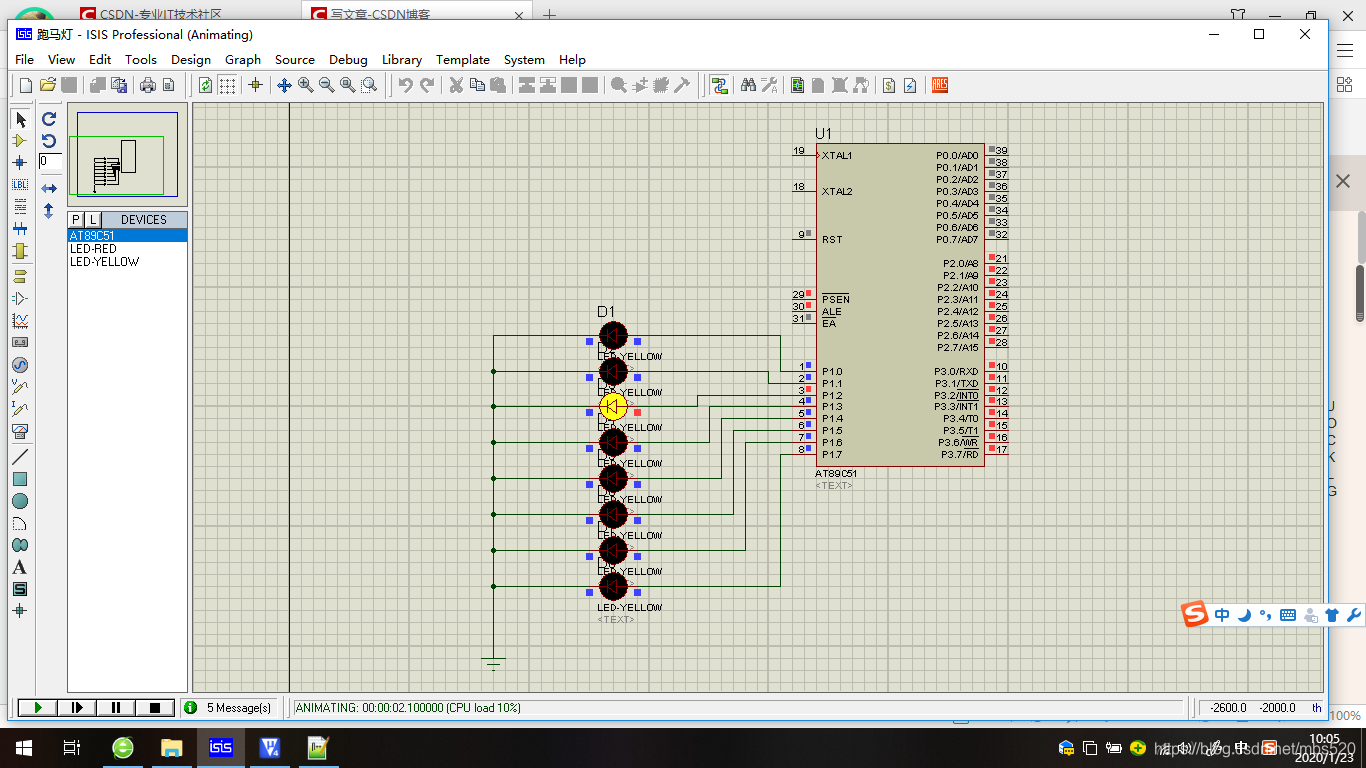

仿真开始运行跑马灯。

keil工程代码以及proteus仿真原理图资料包：http://download.csdn.net/download/mbs520/12118172

*代码解读

1、

#include<regx51.h>

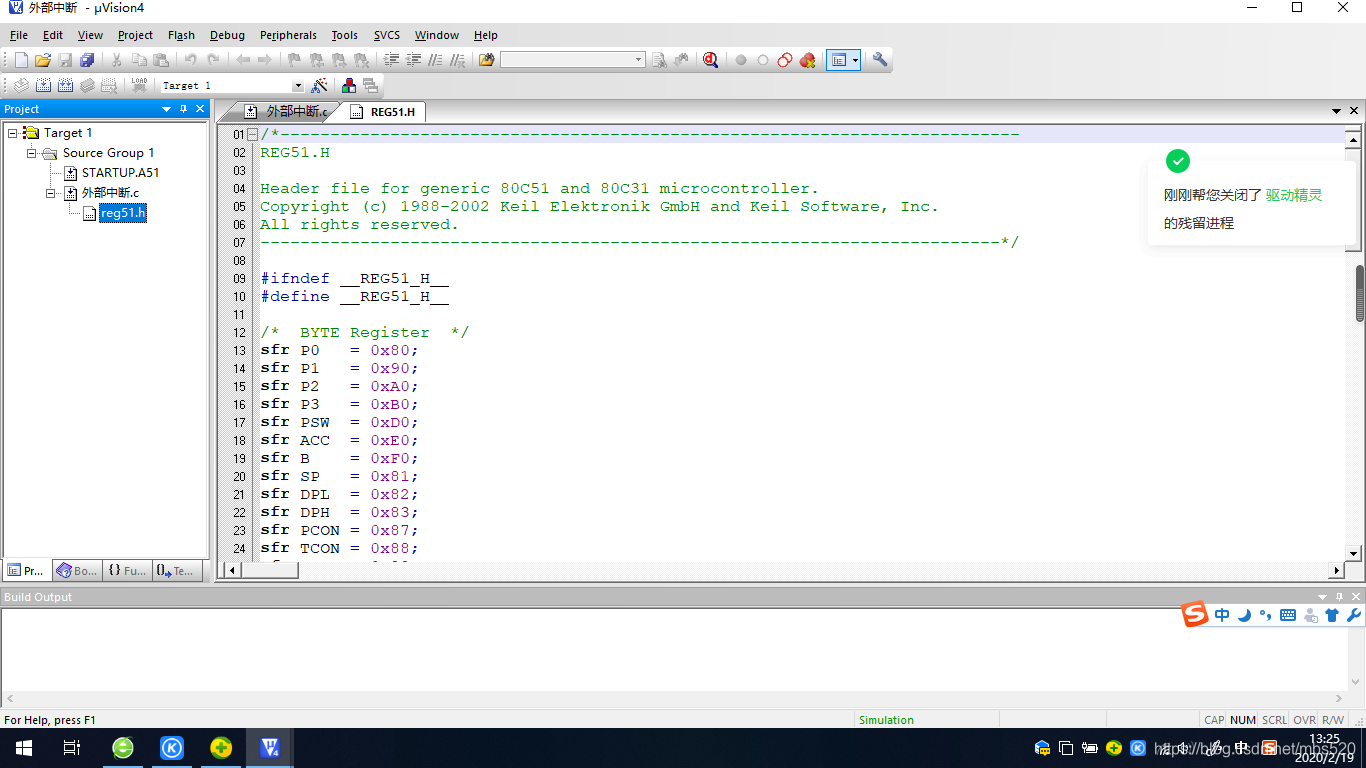

包含头文件<regx51.h>，为什么要包含头文件？因为要编写的是51程序，最终代码是要在51单片机里运行，所以要包含一个51头文件，这个文件包含了51所有寄存器的一些定义，怎么查看它呢，编译的时候会出现在你的工程文件中，在keil4的左边工程文件就可以查看了

2、

void delayms(unsigned int t)//延时函数
{

int a,b;
for(a=0; a<t; a++)
	for(b=0; b<120; b++);

}
延时函数就是让CPU反复执行一条空指令来消耗时间，这段时间CPU仍然在工作，各寄存器的值保持不变。

3、

void main(void)
这是主函数，程序从这里开始执行
另外，51单片机不用循环语句while，也会循环执行main函数中的内容

4、

int n;
unsigned char a[8] =  {	//取表数组
	 0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};

int n; //这里定义一个n用来for循环的计数
unsigned char a[8] = { 0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};
这个数组是干嘛的？我把它转为二进制你就差不多明白了,它们分别是
0000 0001
0000 0010
0000 0100
0000 1000
0001 0000
0010 0000
0100 0000
1000 0000
你会发现有一个1在向左移动，我们把这个1想做是亮着的灯，0是灭的灯，按照这个规律流动，就成了流水灯

5、

while(1)
{
	for(n=0; n<8; n++)//循环取表 流水灯
	{
		P1 = a[n];
		delayms(500);
	}
}

while(1)是一个死循环，会循环执行里面的内容

for(n=0; n<8; n++)//循环取表 流水灯
{
P1 = a[n];
delayms(500);
}
这个才是跑马灯的真正代码，利用for循环n自增，就可以一次输出数组里面的内容。
P1：在头文件里定义，为单片机IO口寄存器，8bit，每一位由低到高分别存储P1_0-P1_7的高低电平0或1。
依次对P1口输出a[0] a[1] 、a[2]、 a[3]、 a[4]…实现跑马灯效果

百度网盘链接：https://pan.baidu.com/s/18cVVHyE6O1AzvUvZMsApZA
提取码：22pi

（有问题欢迎留言，第一次发帖，不到之处希望各位大神指点）
（也可以私信我问题，看到否可以为为大家耐心解答，很高兴跟大家交流技术问题。范围：电路设计 电路仿真 PCB设计 51单片机 msp430 arduino stm32 luinx）
