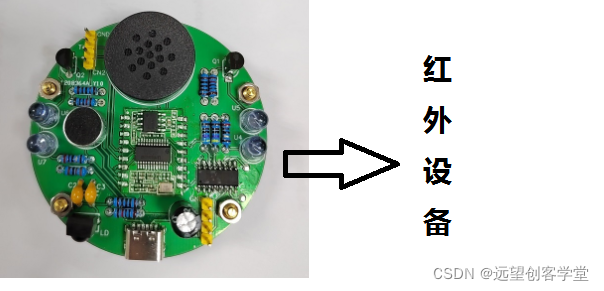

离线语音遥控器开发板可以通过语音控制红外设备,如图所示

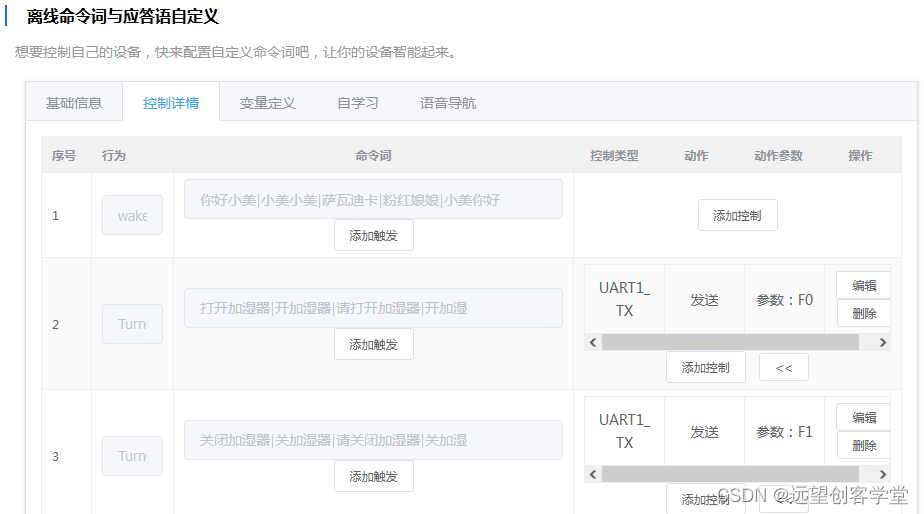

根据实际产品应用编写SU03T语音模块的命令词和回复语(此处以康佳加湿器为例),注意命令词编写规则。
设置SU03T语音模块收到命令词后串口输出,串口数据可自定义。
康佳加湿器对应的NEC红外码:
打开&关闭加湿器:0x00FFE01F
调节雾量:0x00FF02FD
调节湿度:0x00FFA857
进入&退出睡眠:0x00FF9867
设置定时:0x00FF906F
将STC单片机收到的串口命令和发送的红外码一一对应即可:

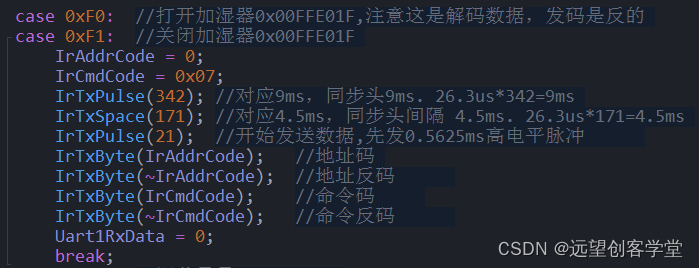

打开&关闭加湿器:

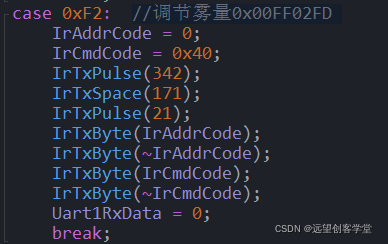

调节雾量:
调节湿度:

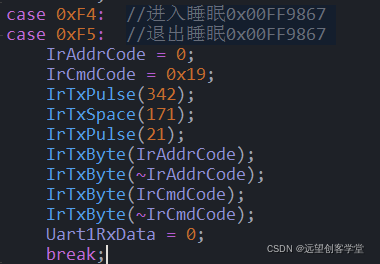

进入&退出睡眠:

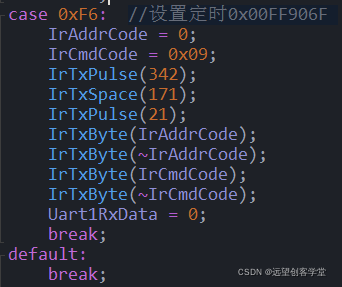

设置定时:

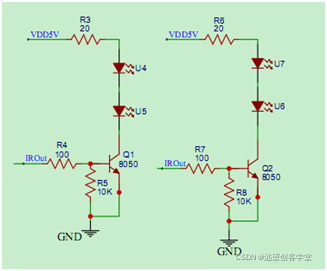

如果是NEC红外码的设备修改相应的红外码即可控制,如果是其它码制设备需要修改红外编码规则(如空调),硬件电路都是支持的。
技术支持请加Q,一起学习新知识。删除& —等特殊字符277&94一3&652。
离线语音红外遥控器控制加湿器视频演示:
