【单片机毕业设计选题25013】-基于STM32的公园路灯远程监控系统

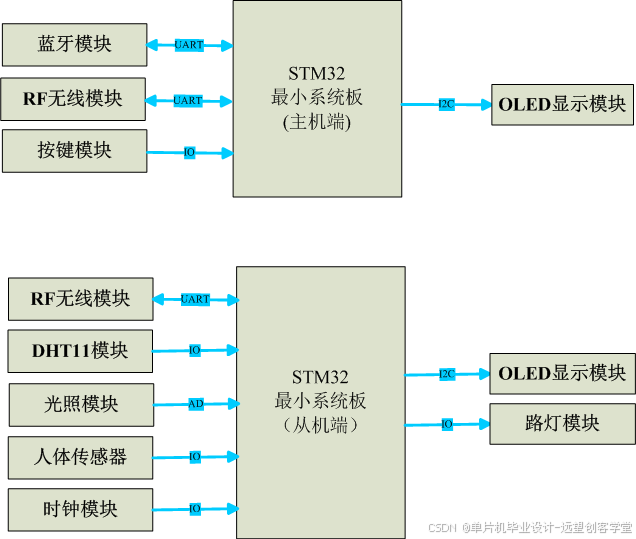

系统分为主机端和从机端，主机端主动向从机端发送信息和命令，从机端

收到主机端的信息后回复温湿度和光照强度信息。

主机端操作：

主机端上电后显示“欢迎使用路灯监控系统请稍后”两秒后进入正常显示界面。

第一行显示获取到的从机的温度湿度和光照强度，第二行显示模式，模式分四种，

第一种是主机控制模式，第二种光照控制模式，第三种是人体控制模式，第四种是定时控制模式，

第三行显示控制档位，第四行显示获取到的从机的路灯状态。

短按B3按键可以切换系统模式

短按B4按键可以切换系统档位

从机端操作：

从机端上电后显示“欢迎使用路灯监控系统请稍后”，两秒后进入正常显示界面。

第一行显示当前系统时间，第二行显示温湿度和光照强度，第三行显示获取到的

控制模式，第四行显示路灯档位和系统状态

短按B4按键可切换系统状态，模拟路灯故障状态

主机通过蓝牙模块连接手机后，手机APP可收到系统发送上来的温湿度和光照强度

传感器数据。

主要功能模块原理图:

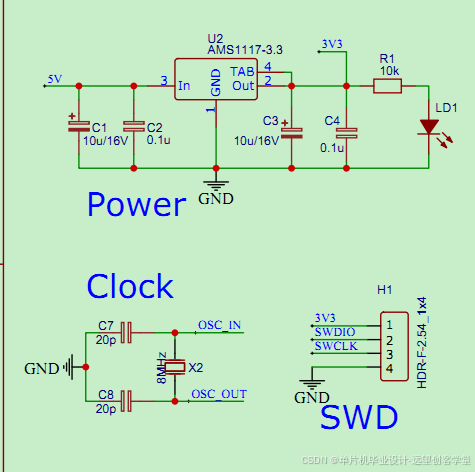

电源时钟烧录接口:

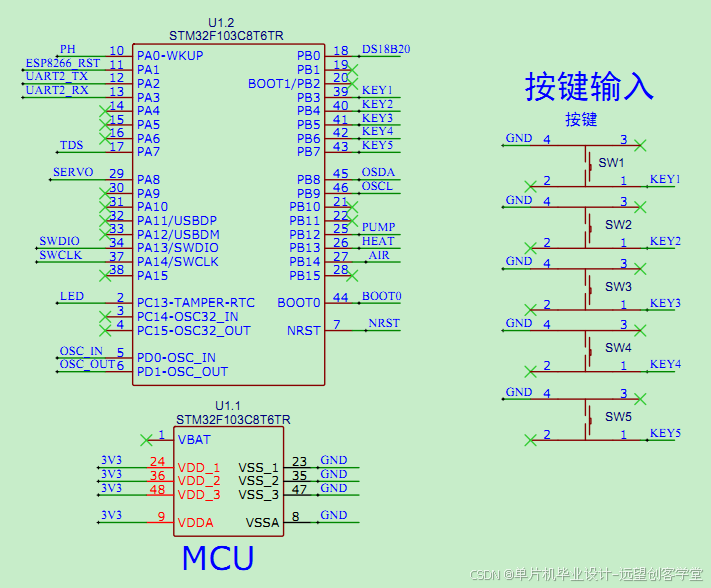

单片机和按键输入电路:

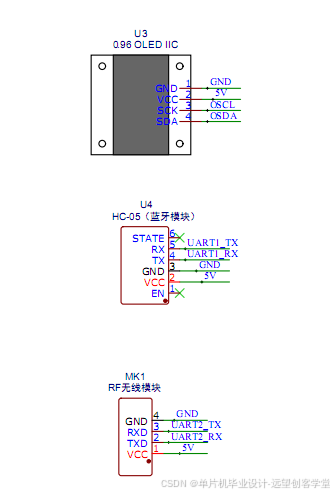

主机部分电路:

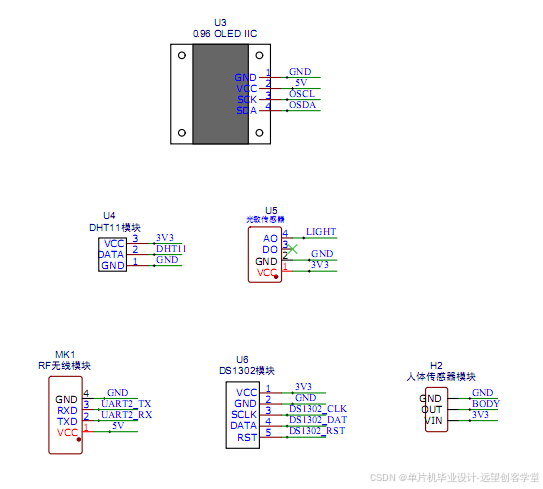

从机部分电路:

资料获取地址:

https://shop272529339.taobao.com

主从机部分代码:

初始化代码:

  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */

  HAL_Init();

  /* USER CODE BEGIN Init */

    InitVar();

  /* USER CODE END Init */

  /* Configure the system clock */

  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */

  MX_GPIO_Init();

  MX_USART1_UART_Init();

  MX_USART2_UART_Init();

  /* USER CODE BEGIN 2 */

//在HAL库初始化串口1后调用

    HAL_Delay(100);

    SetUart1RxToInput();

    HAL_Delay(50);

//uart1打开接收中断

    HAL_UART_Receive_IT(&huart1, (uint8_t*)&uart1RecBuff, 1);

//uart2打开接收中断

    HAL_UART_Receive_IT(&huart2, (uint8_t*)&uart2RecBuff, 1);

    InitOled();

InitOledDisp();

主机请求从机数据:

//主机发送请求数据给从机

void uart2SendData(void)

{

    static uint8_t sendCnt = 0;

    sendCnt++;

    if(sendCnt>=2)

    {

        sendCnt = 0;

//分时读取两从机数据

        switch(uart2AddrIndex)

        {

            case SLAVER_ADDR_1:

                uart2TxBuff[0] = UART2_HEADER_DEF;

                uart2TxBuff[1] = SLAVER_ADDR_1;

                uart2TxBuff[2] = 0x00;

                uart2TxBuff[3] = uart2TxBuff[0]+uart2TxBuff[1]+uart2TxBuff[2];

                uart2SendPacket(uart2TxBuff, 4);

                uart2AddrIndex = SLAVER_ADDR_2;

                break;

            case SLAVER_ADDR_2:

                uart2TxBuff[0] = UART2_HEADER_DEF;

                uart2TxBuff[1] = SLAVER_ADDR_2;

                uart2TxBuff[2] = 0x00;

                uart2TxBuff[3] = uart2TxBuff[0]+uart2TxBuff[1]+uart2TxBuff[2];

                uart2SendPacket(uart2TxBuff, 4);

                uart2AddrIndex = SLAVER_ADDR_1;

                break;

            default:

                break;

        }

    }

}

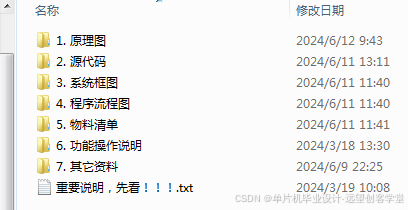

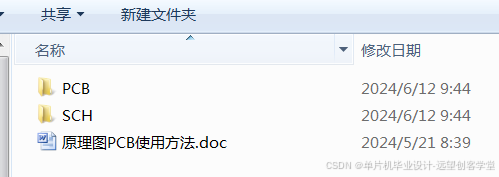

此设计提供的资料包含原理图PCB（包含PDF，AD，立创EDA三个版本），源代码，系统框图，主程序流程图，物料清单（包含使用到的器件手册），功能操作说明等。

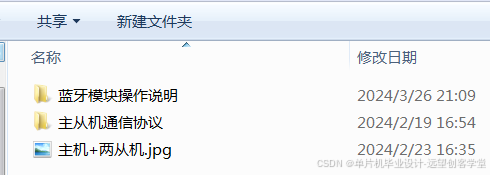

通信协议等资料:
