【单片机毕业设计选题25014】-基于STM32的手势控制MP3播放器

系统上电默认为关闭状态，需要按键或蓝牙开启播放器，播放器默认为单曲循环模式。

按键操作：

短按B3按键：播放或停止

短按B4按键：下一曲

短按B5按键：上一曲

短按B6按键：调高音量

短按B7按键：调低音量

手势控制：

检测到向上手势后插播“调高音量”后执行调高音量操作

检测到向下手势后插播“调低音量”后执行调低音量操作

检测到向左手势后插播“上一曲”后执行上一曲操作

检测到向右手势后插播“下一曲”后执行下一曲操作

检测到正确手势后板载LED点亮，动作执行完成后板载LED熄灭

OLED显示：

第一行显示手势

第二行显示执行的动作

蓝牙操作：

主机通过蓝牙模块连接手机后，蓝牙上发控制命令可控制播放器

*Play:开启播放

*Stop:停止播放

*VolU:调高音量

*VolD:调低音量

*Next:下一曲

*Last:上一曲

主要功能模块原理图:

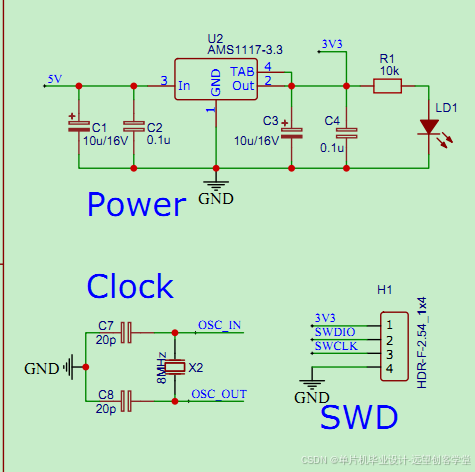

电源时钟烧录接口:

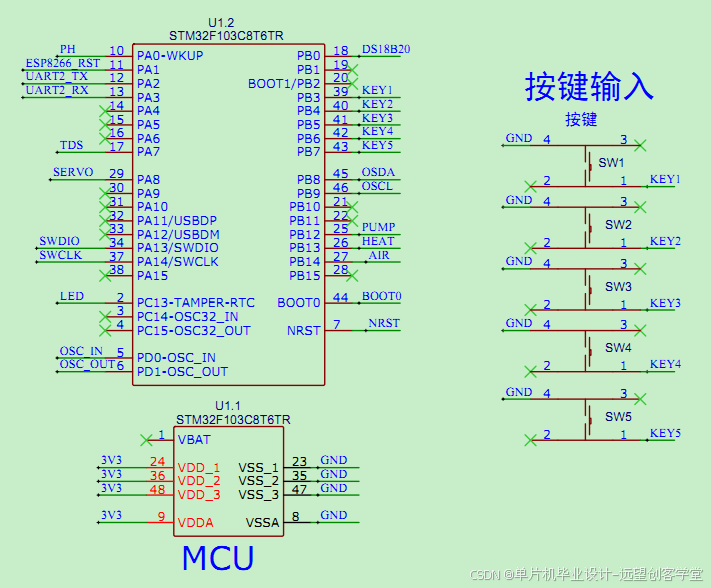

单片机和按键输入电路:

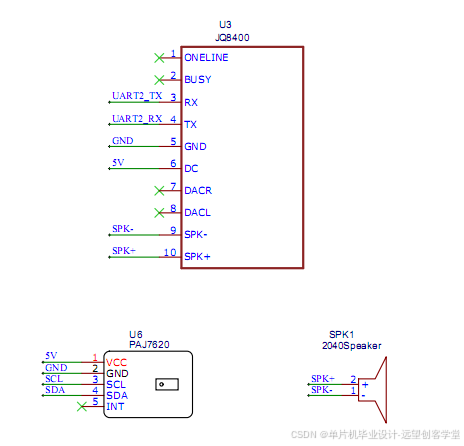

其它主要电路:

资料获取地址:

https://shop272529339.taobao.com

初始化代码:

  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */

  HAL_Init();

  /* USER CODE BEGIN Init */

    InitVar();



  /* USER CODE END Init */

  /* Configure the system clock */

  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */

  MX_GPIO_Init();

  MX_USART1_UART_Init();

  MX_USART2_UART_Init();

  /* USER CODE BEGIN 2 */

    HAL_Delay(100);

    SetUart1RxToInput();

    HAL_Delay(50);

//uart1打开接收中断

    HAL_UART_Receive_IT(&huart1, (uint8_t*)&uart1RecBuff, 1);

//初始化显示

    InitOled();

    InitOledDisp();

    InitJQ8X00();

    if(InitPAJ7620()==1)

    {

//        printf("%s", "PAJ7620 Init OK");

        InitGesture();

    }

    else

    {

//        printf("%s", "PAJ7620 Init FAIL");

    }

  /* USER CODE END 2 */

读取手势数据:

void GetGestureData(void)

{

    uint8_t statusTemp;

         uint8_t dataTemp[2] = {0x00};

         uint16_t gestureTemp;

//成功读取一次手势后需要完成整个操作才能读取下次手势操作

    if(gestureState!=GESTURE_CHECK)

    {

        return;

    }

//读取手势状态

    statusTemp = GS_Read_nByte(PAJ_GET_INT_FLAG1, 2, &dataTemp[0]);

    if(!statusTemp)

    {

        gestureTemp = (uint16_t)dataTemp[1]<<8 | dataTemp[0];

        if(gestureTemp)

        {

            switch(gestureTemp)

            {

                case GES_UP:    //调高音量

//                    printf("Up\r\n");

                    break; //向上

                case GES_DOWN:  //调低音量

//                    printf("Dowm\r\n");

                    break; //向下

                case GES_LEFT:  //上一曲

//                    printf("Left\r\n");

                    break; //向左

                case GES_RIGHT: //下一曲

//                    printf("Right\r\n");

                    break; //向右

                case GES_FORWARD:

//                    printf("Forward\r\n");

                    break; //向前

                case GES_BACKWARD:

//                    printf("Backward\r\n");

                    break; //向后

                case GES_CLOCKWISE:

//                    printf("Clockwise\r\n");

                    break; //顺时针

                case GES_COUNT_CLOCKWISE:

//                    printf("AntiClockwise\r\n");

                    break; //逆时针

                case GES_WAVE:

//                    printf("Wave\r\n");

                    break; //挥动

                default:

                    break;

            }

            LED_ON();

            gestureState = GESTURE_CONTROL;

            gestureData = gestureTemp;

        }

    }

}

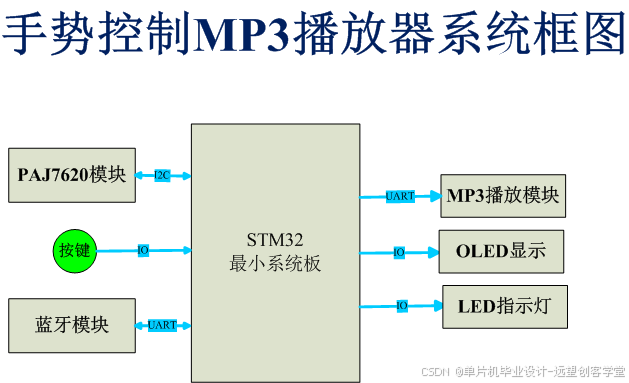

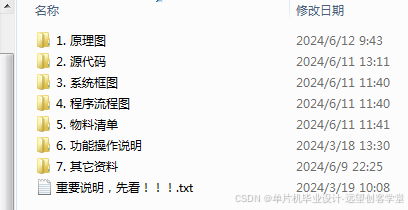

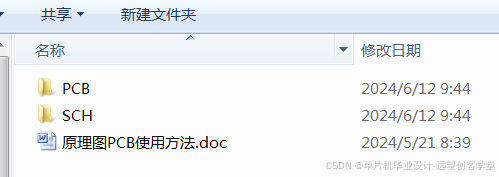

此设计提供的资料包含原理图PCB（包含PDF，AD，立创EDA三个版本），源代码，系统框图，主程序流程图，物料清单（包含使用到的器件手册），功能操作说明等。
