ZC706的10G光口中TX_DISABLE的控制

最新推荐文章于 2025-01-08 13:08:57 发布
最新推荐文章于 2025-01-08 13:08:57 发布
阅读量414 收藏 1
点赞数 3
文章标签： fpga开发
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/mcupro/article/details/144818183
版权

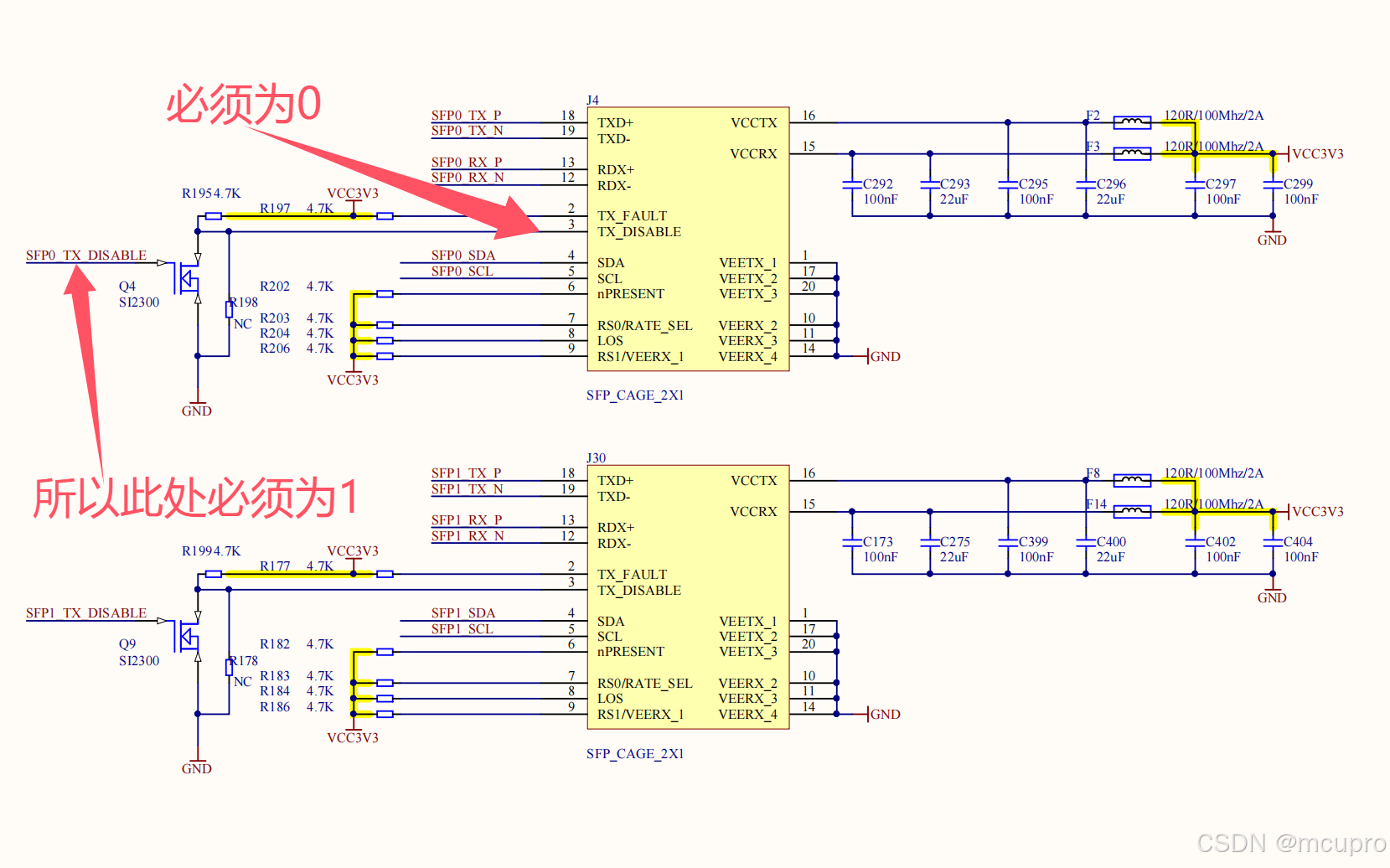

很多顾客没有注意到对TX_DISABLE的控制，导致光口发射部分没有正常功能工作。我们看以下原理图：

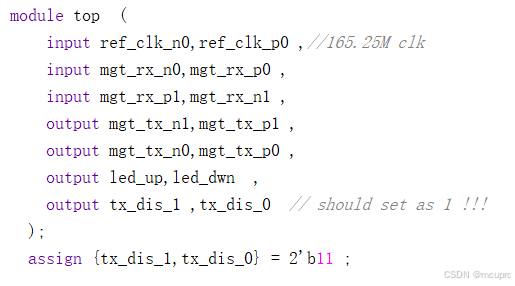

在光口座子上的的第3脚，此脚为1时候关闭TX发射，为0时候允许发射。因此我们要保证此脚为1，此脚又是被MOS管控制的，此MOS管子实际是反相器，所以我们要保证SFP0_TX_DISABLE和SFP1_TX_DISABLE为0.

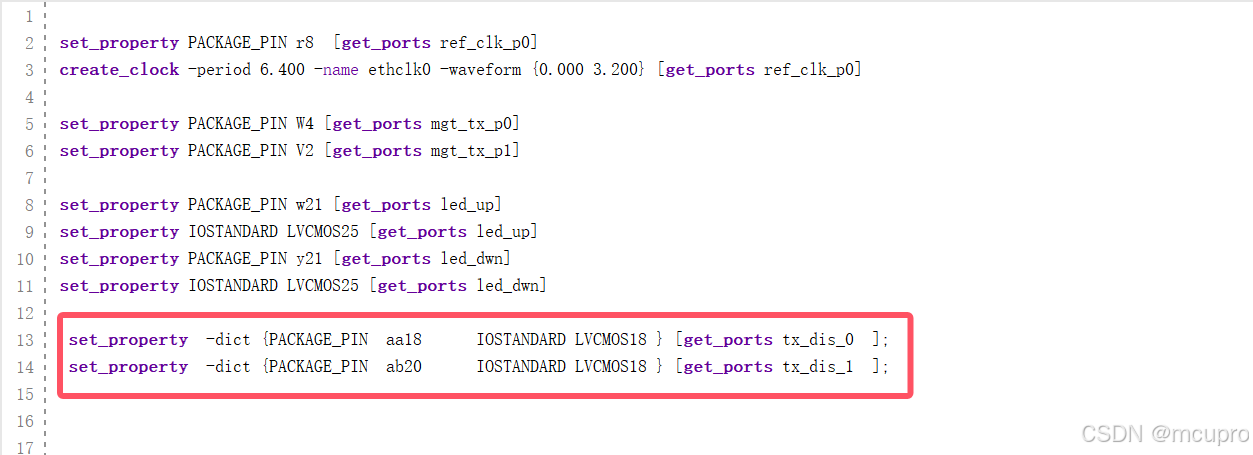

对应的XDC文件如下：
