AM收音机前级电路理解（调频头电路）（AM收音机输入电路）

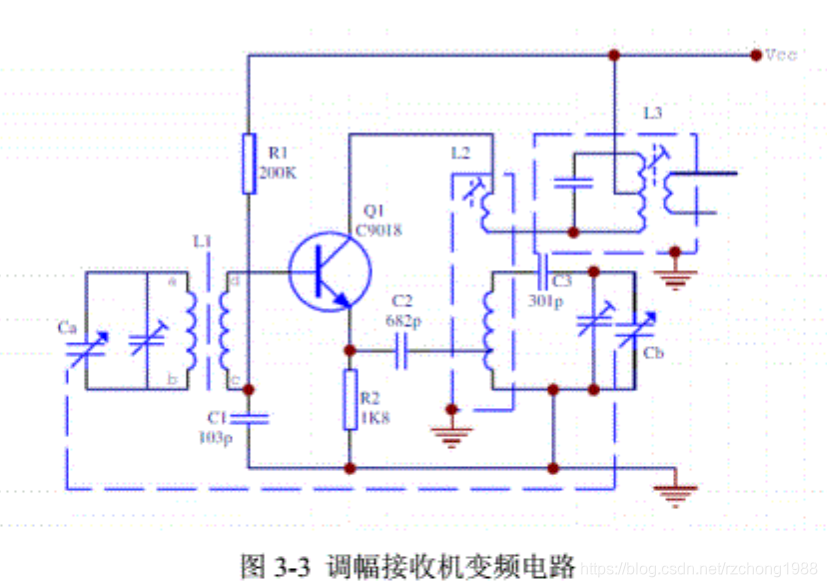

我们知道AM收音机的使用范围为 540 KHz-1600KHz，因为波长很长，所以它可以通过天波传输电磁信号，一般可以覆盖很远范围，通常用于作为国际广播电台。一般在网上找到的电路图如下：

其包括3三部分组成：谐振输入，本振，输出选频。

我在接触这个电路的时候，对该电路的起振原理是十分疑惑的，根据以往的知识，我知道的电容三点式，电感三点式振荡器好像在这里都不适合。另外网上找465kHz的中周，其参数说明也十分有限：通常只给出它的内部电容为180pF，还有就是谐振频率是465kHz。同样，谐振输入的线圈L1，在网上查的参数也十分有限。双联调电容倒可以查到相关信息：如Cb部分约30~180pF，Ca部分约60~270pF。所以最后我只能根据相对确认的电容参数，去推导对应的变压器电感参数了。

最后，根据模拟输入谐振线圈(L1,Ca，Cab)以及L3中周的特性，才确认该电路是一个电感三点式震荡电路。

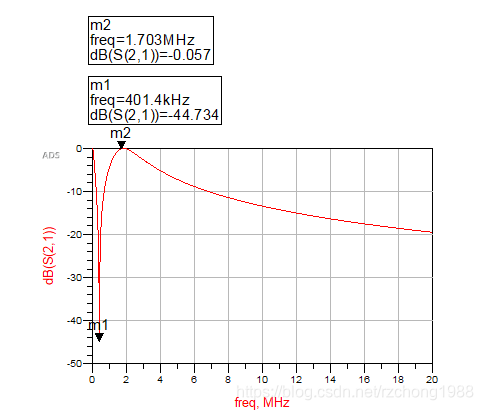

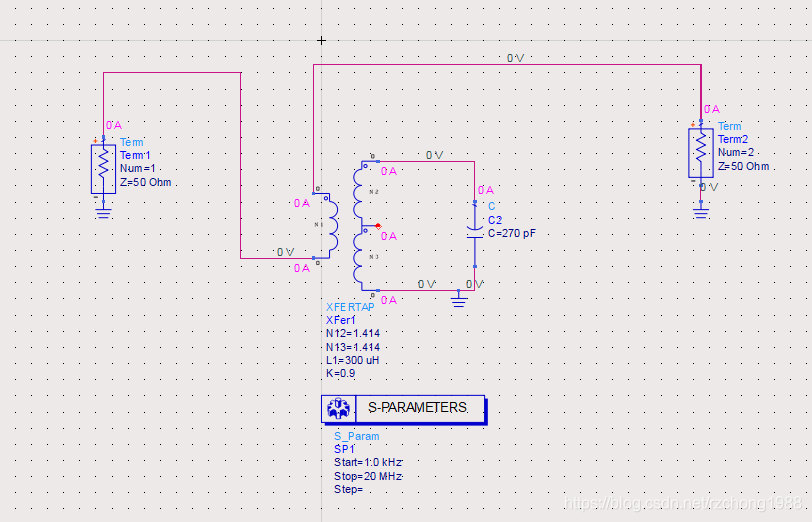

根据模拟，可以判断连接到基极的输入级谐振电路在M2附近可以视为短路。

另外对输出选频模拟可以有如下：

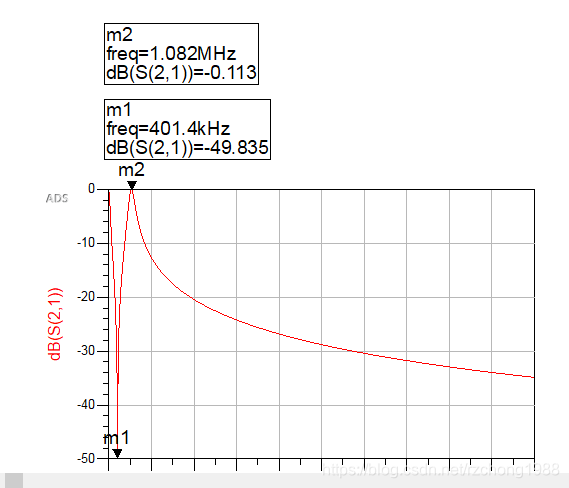

根据模拟，其信号在M2处也是相当于短路。

当然，我这个模拟的参数为乱设的，但它说明一个问题，也就是只要调整合适，对该震荡电路，输入谐振部分，输出谐振部分可以视为短路处理。

最终我们就可以把它作为一个电感三点式振荡电路。其振荡频率由L2,C3,Cab决定。



然后其混频功能，可以理解为输入信号从基极输入，本振信号从射极输入，利用L3中周选频中频信号从集电极输出，这样的一个过程。

由于知识有限，暂时做这样的理解。
