有限元基础及ANSYS应用 - 第8节 - 梁系结构的ANSYS分析

以上课可所讲的梁结构的变形问题为例，用ANSYS Mechanical APDL软件对其开展分析，以ANSYS 17.0版本为例，具体过程如下：

为方便及，再把上节课的算例贴出来

0. 打开软件

开始 -> ANSYS 17.0 -> Mechanical APDL 17.0

1. 初始设置

1.1 设置工作路径

Utility Menu中，File -> Change Directory …，在“浏览文件夹”对话框中选择想要存放该工作的文件夹，然后确定。

1.2 设置工作文件名

Utility Menu中，File -> Change Jobname …，在“Change Jobname”对话框中更改该工作的名字为“planeBeam”，后OK确定。

1.3 设置工作标题

Utility Menu中，File -> Change Title …，在“Change Title”对话框中输入标题“Analysis of deformation of a plane beam”，OK确定。

1.4 设定分析模块

Main Menu中，点开Preferences，勾选Structural，OK确认。

2. 前处理

2.1 单位定义

ANSYS Mechanical APDL中无需指定单位，只需要保证物理量量纲统一即可。

2.2 定义单元类型

Main Menu中，Preprocessor -> Element Type -> Add/Edit/Delete，
在Element Types对话框中点击Add…，

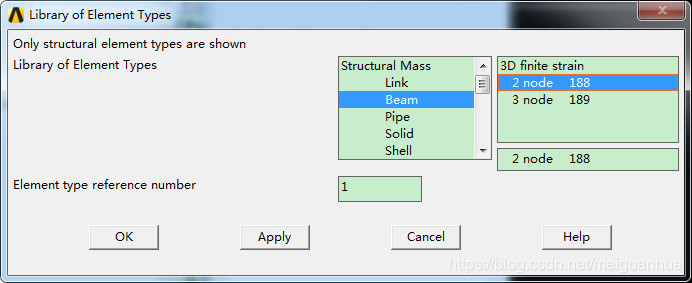

在Library of Element Types对话框中选择单元类型为Beam，3D finit strain中的2 node 188，即三维有限应变的2节点梁单元，然后OK，关闭Library of Element Types对话框，

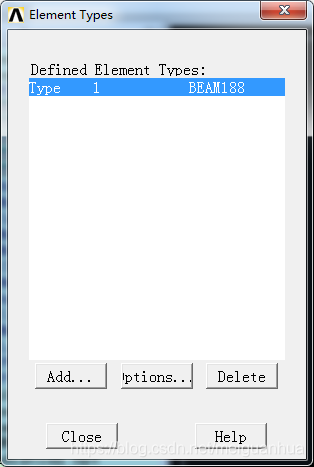

可见Element Types对话框中已经把该单元包含进来了，点击Close关闭Element Types对话框。

2.3 设置截面参数

Main Menu中，Preprocessor -> Sections -> Beam -> Common Sections，

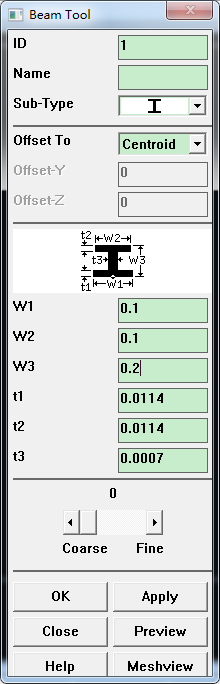

在跳出的Beam Tool对话框中，选择Sub-Type为工字梁，并在下面的窗口中输入截面的相关几何参数，Close即可。

注意：
ANSYS中的默认截面放置方式为，yOz平面，即该工字梁置于yOz平面上！

梁截面的指定实际上是让系统算出来惯性矩来，以便后续计算，故也可以让ANSYS把梁的截面画出来看一下，并同时显示下截面的相关参数。

Main Menu中，Preprocessor -> Sections -> Beam -> Plot Section，OK

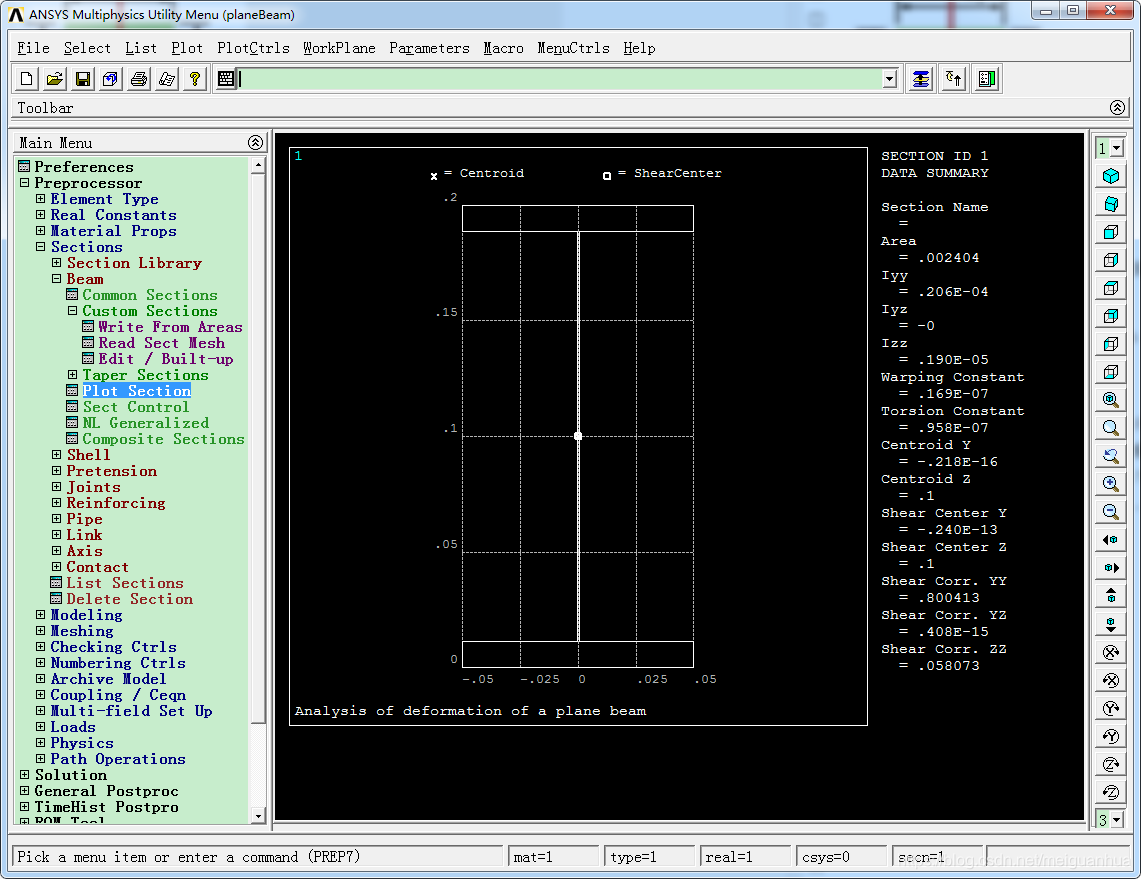

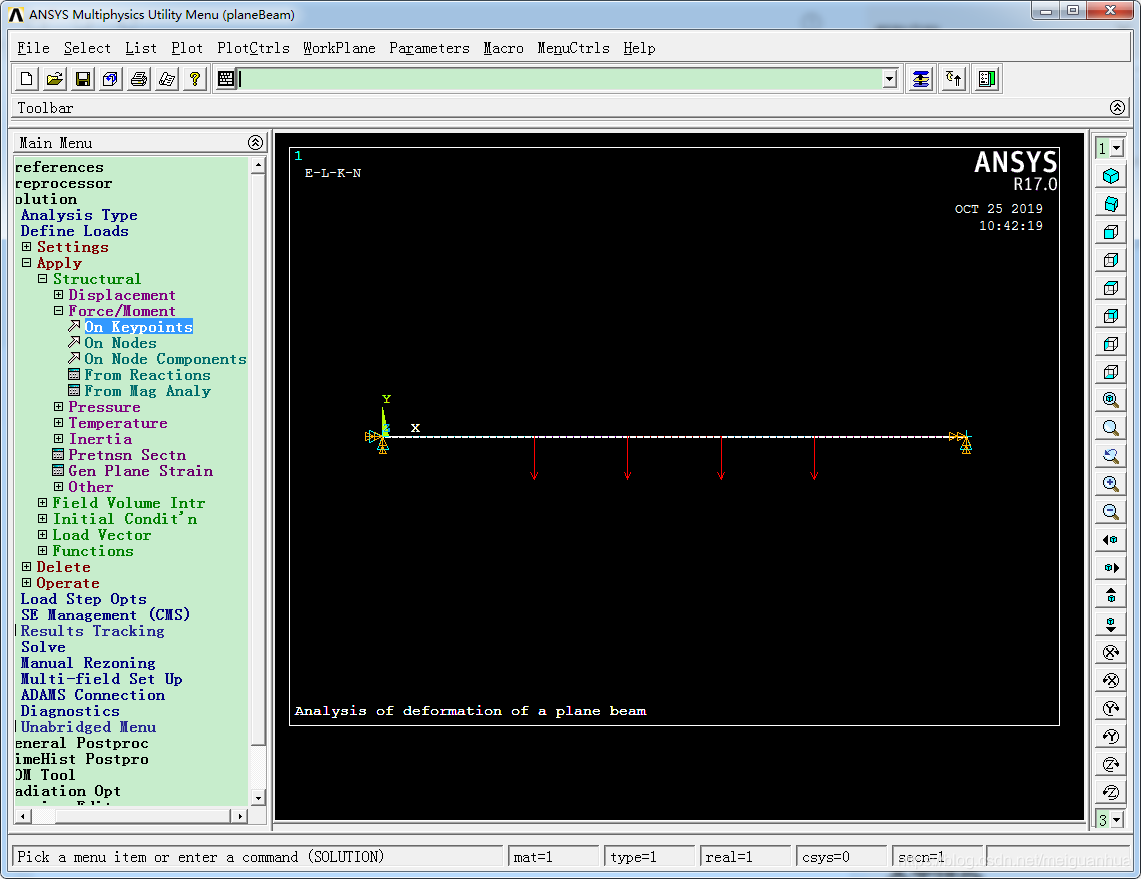

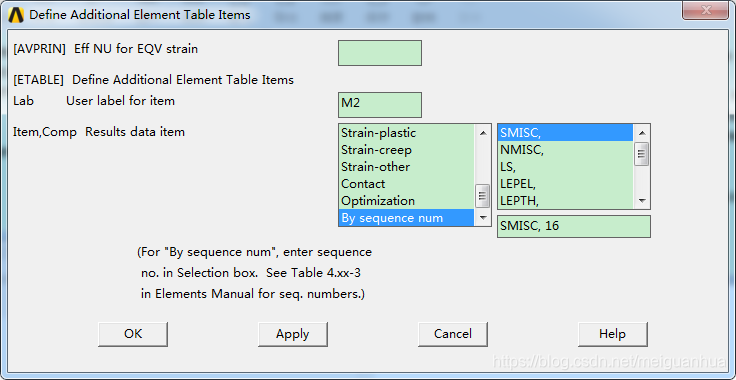

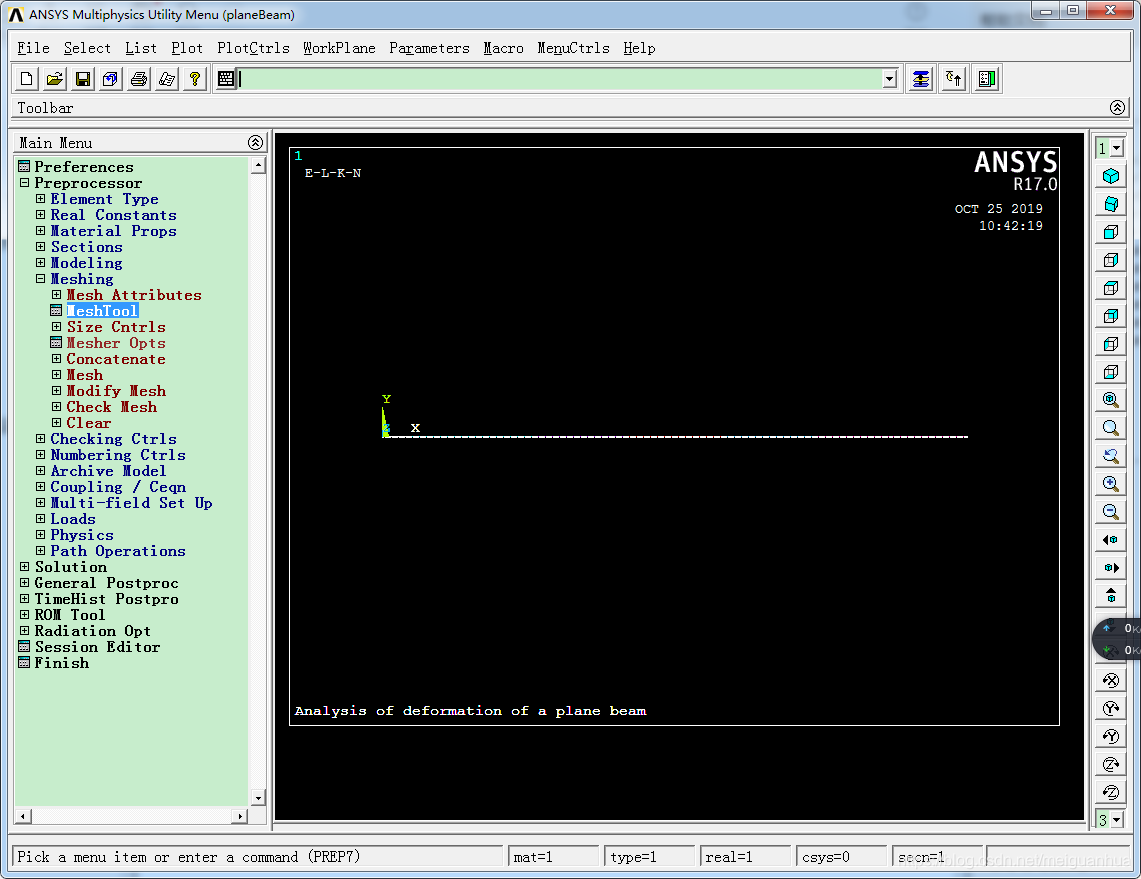

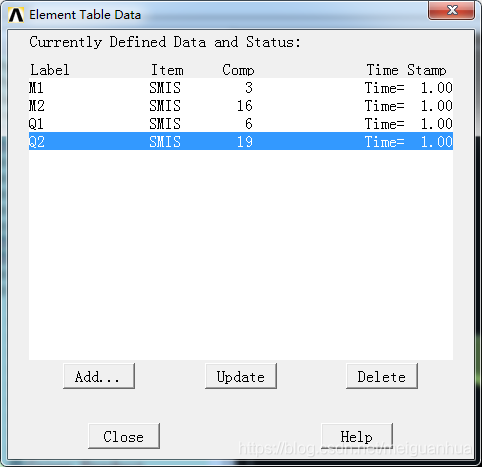

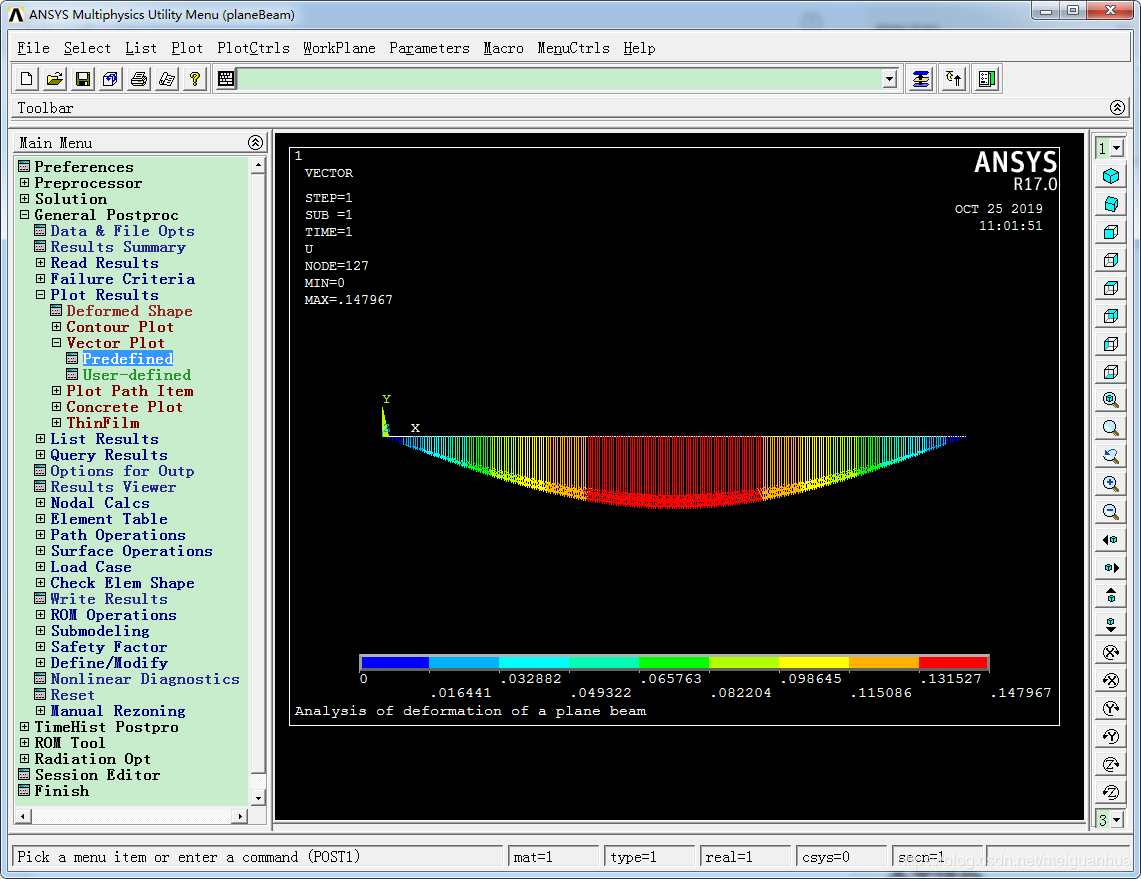

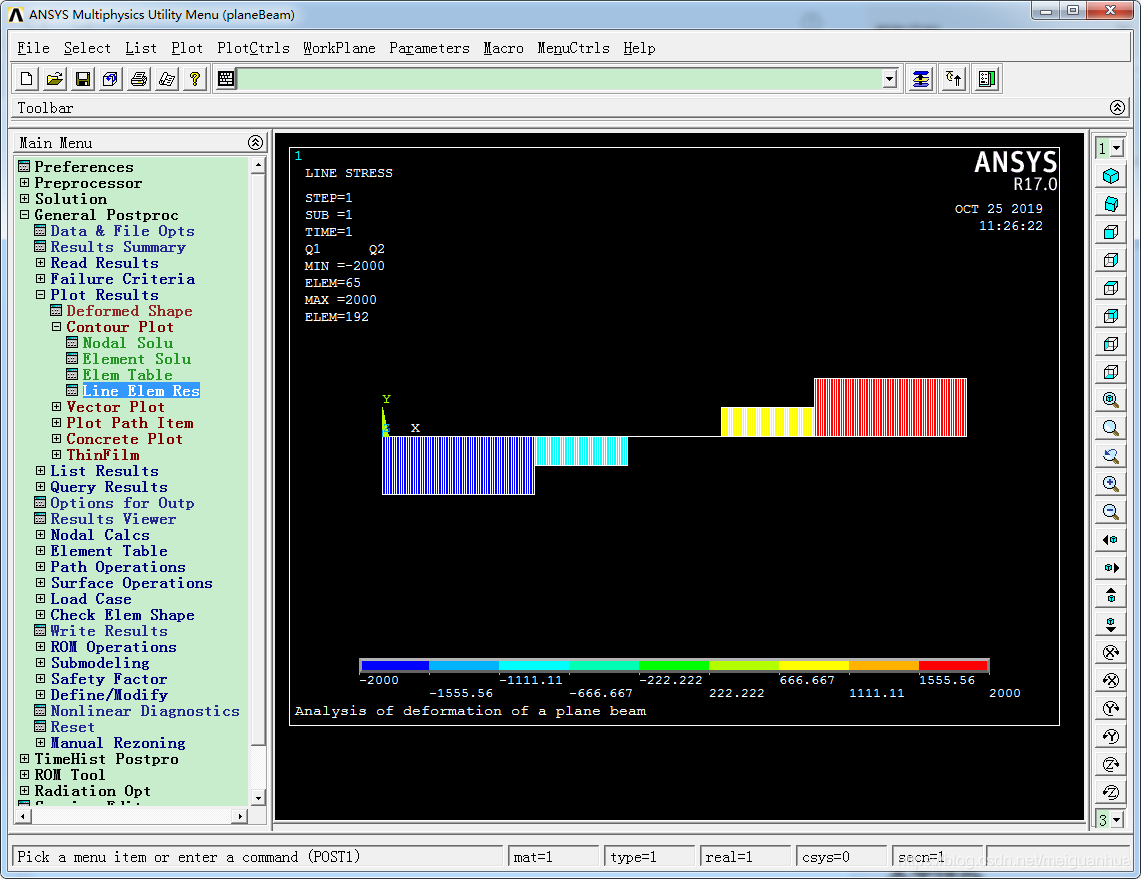

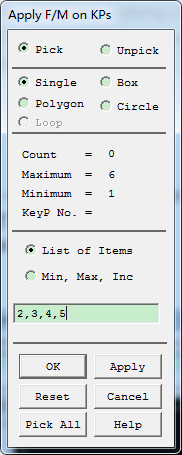

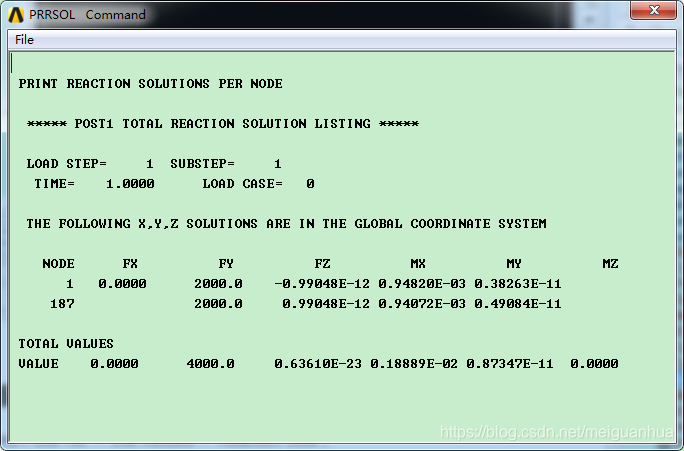

可以看到梁的截面几何形状，以及算出来的各种惯性矩的大小
