离心泵水力设计——叶轮设计——9 叶片裁剪图（木模图）

1 叶轮设计计算

1.16 绘制叶片木模图

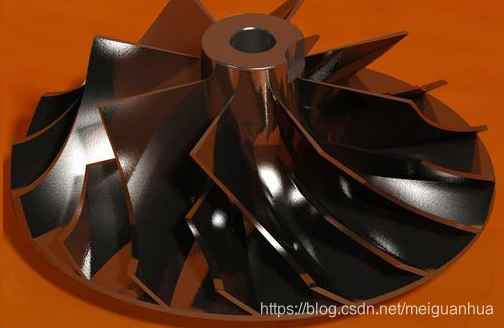

叶片木模图，又称叶片裁剪图，事实上相当于三维叶片沿着轴线从垂直于进口的正面或者是背面看过去的样子，将其绘制在一张图上而已，便于木模加工制作叶片模型用于铸造而已。

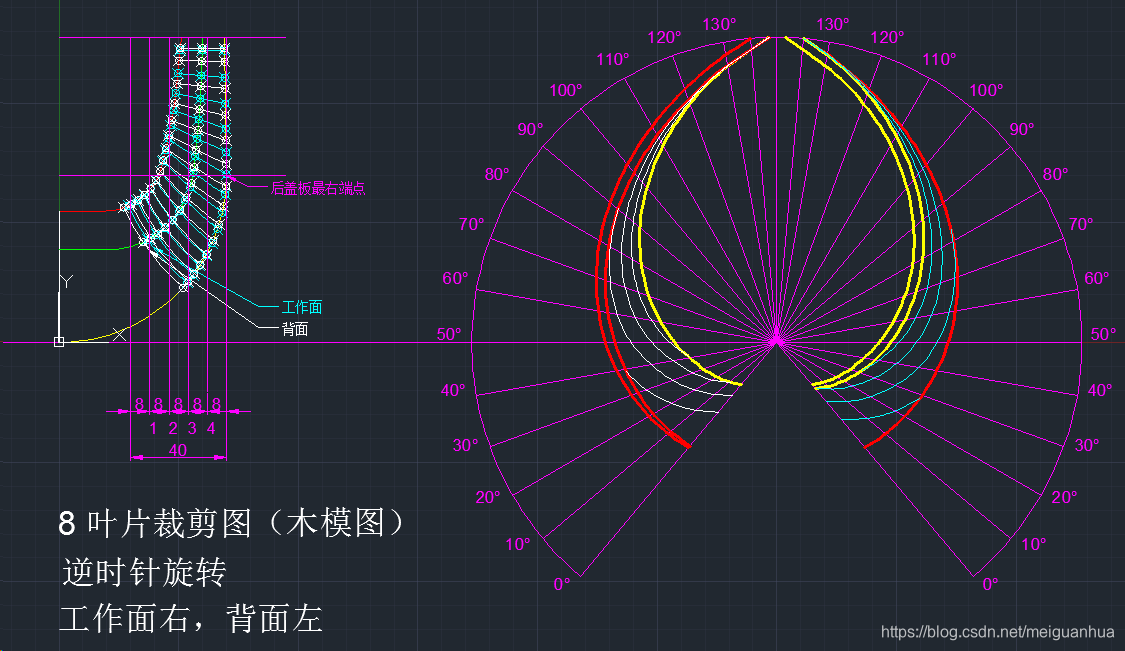

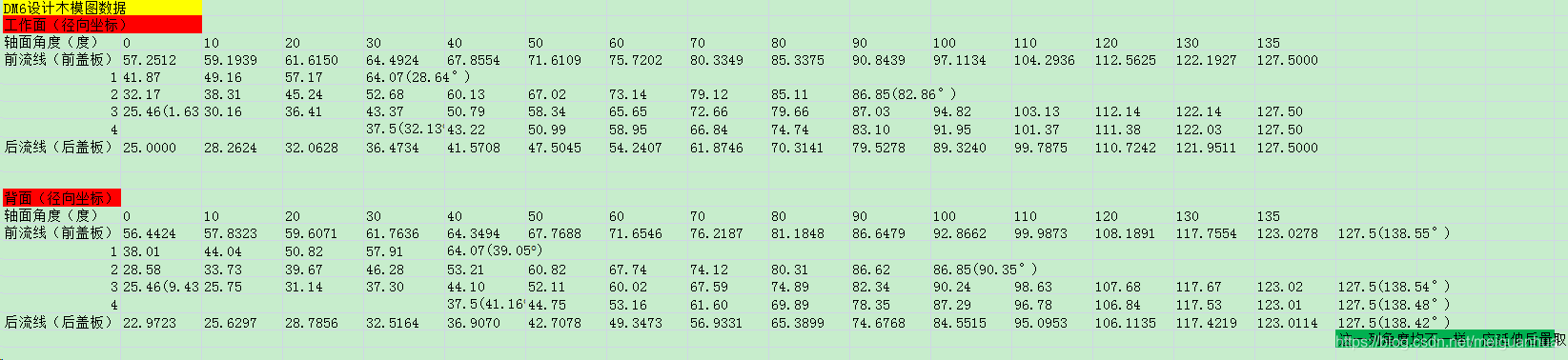

用一组等距（或不等距）的轴垂面去截叶片，每一个截面和叶片由两条交线（工作面和背面），把各截面和叶片工作面与背面的交线分别画在平面图中，即为木模截线，其具体作图如下：

1. 画一组垂面，并编号0、1、2、3、4……。
2. 在平面图中，画出相应的轴面截线角度的轴面（一组射线）并按照射线角度编号为0°、10°、20°……。
3. 根据叶片向凸面（工作面）方向旋转，去掉后盖板（从后面看）应该能看到叶片的工作面，从前面（去掉前盖板）则能看到叶片的凹面（背面），这两条原则决定工作面（背面）在侧视图中的位置。如果在图右侧，画出后盖板与叶片交面（后盖板进口半径小），是工作面的木模截线，左侧面出现前盖板与叶片的交面（前盖板进口半径大），是背面的木模截线。该叶片从后面看去（工作面）顺时针方向转动，从前面看去（背面）为逆时针方向旋转。

说得云里雾里的，其实自己在纸上大概勾勒以下三维叶片每层垂面的情况就了然于胸啦。或者呢，自己在木模图上把叶轮的工作面和背面与前后盖板的四条交线全部都画在左边和右边，然后就知道是怎么一回事了，呵呵。把看不到的那根
