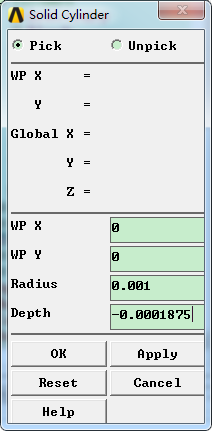

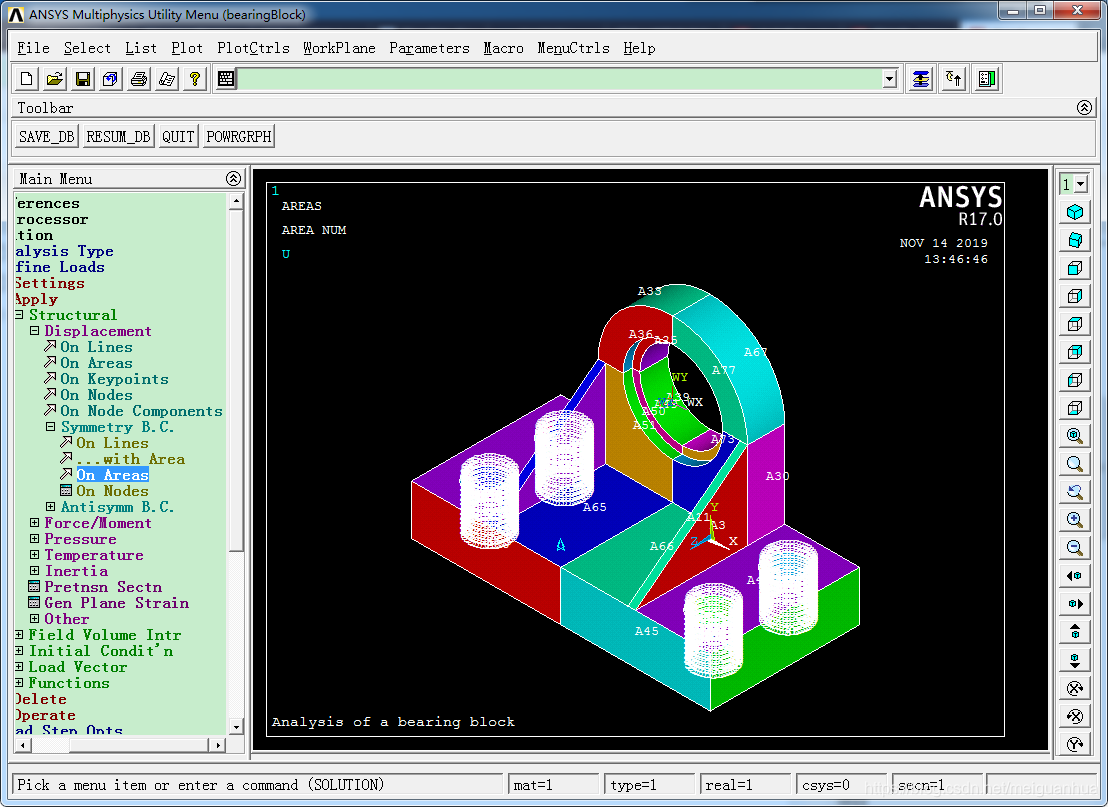

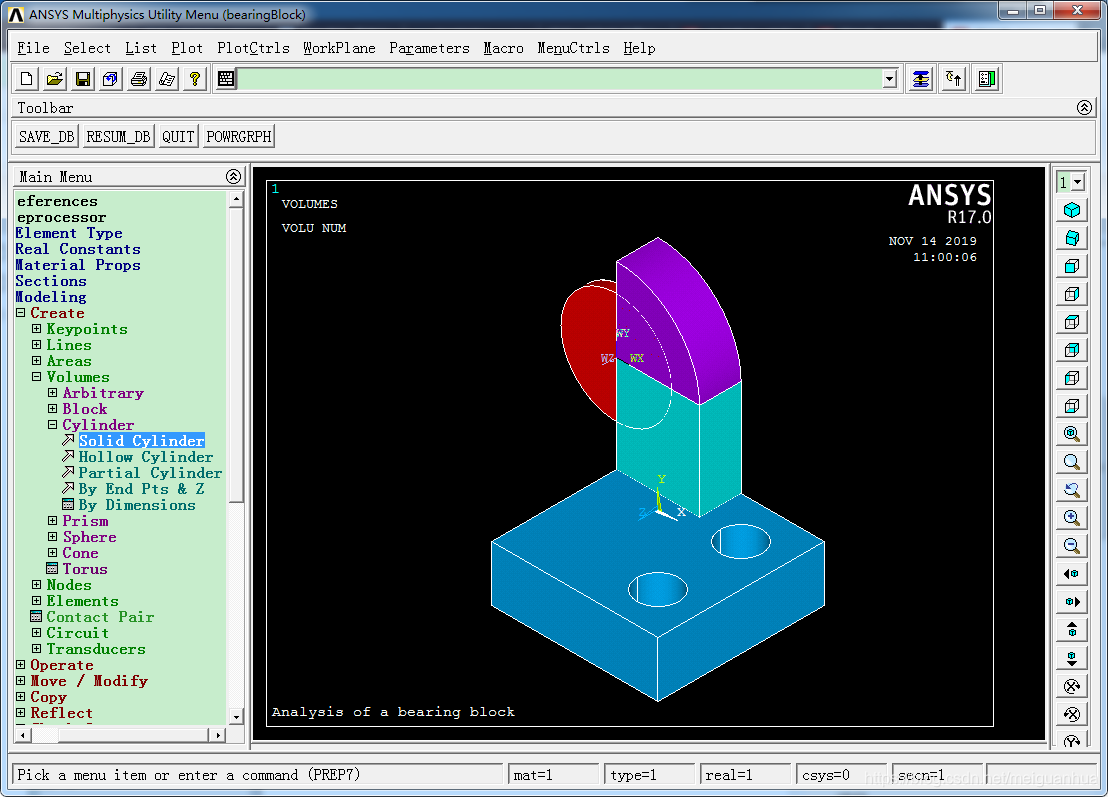

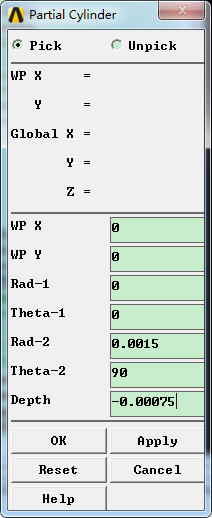

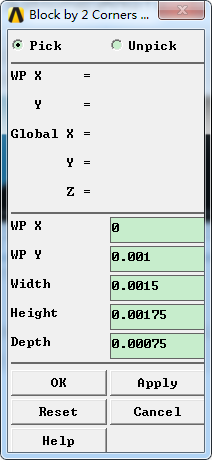

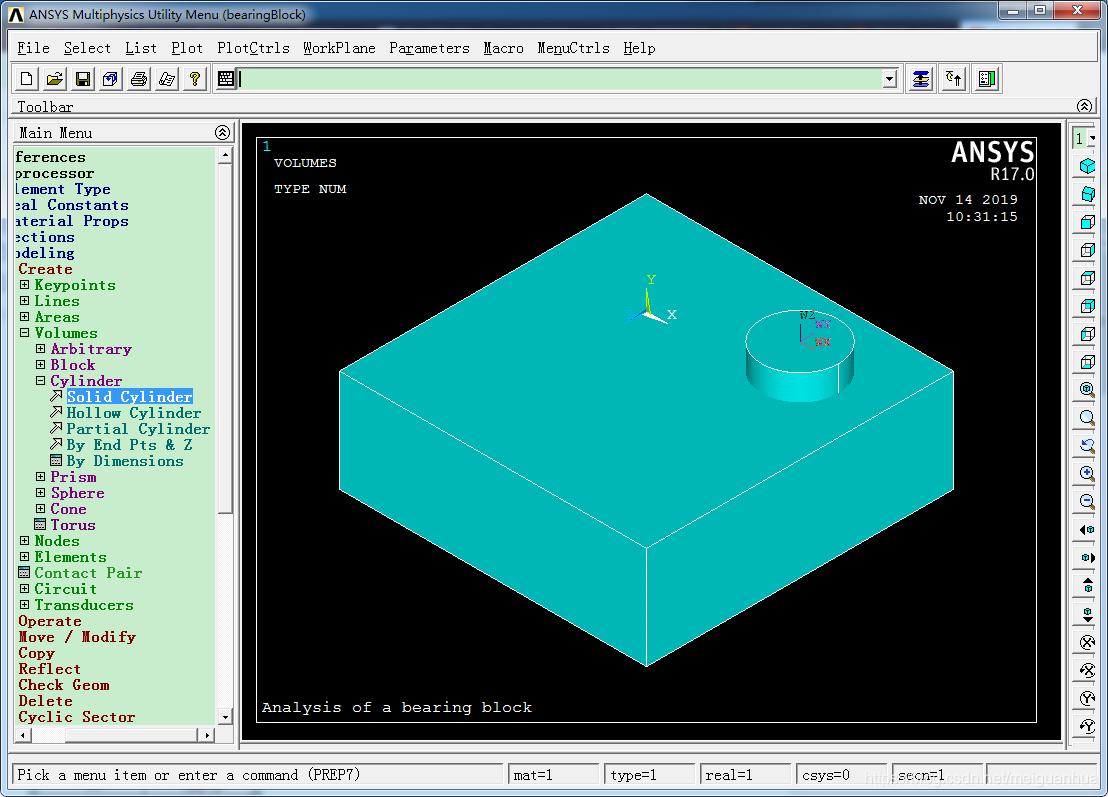

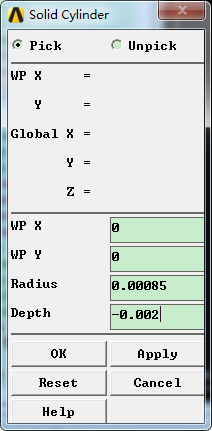

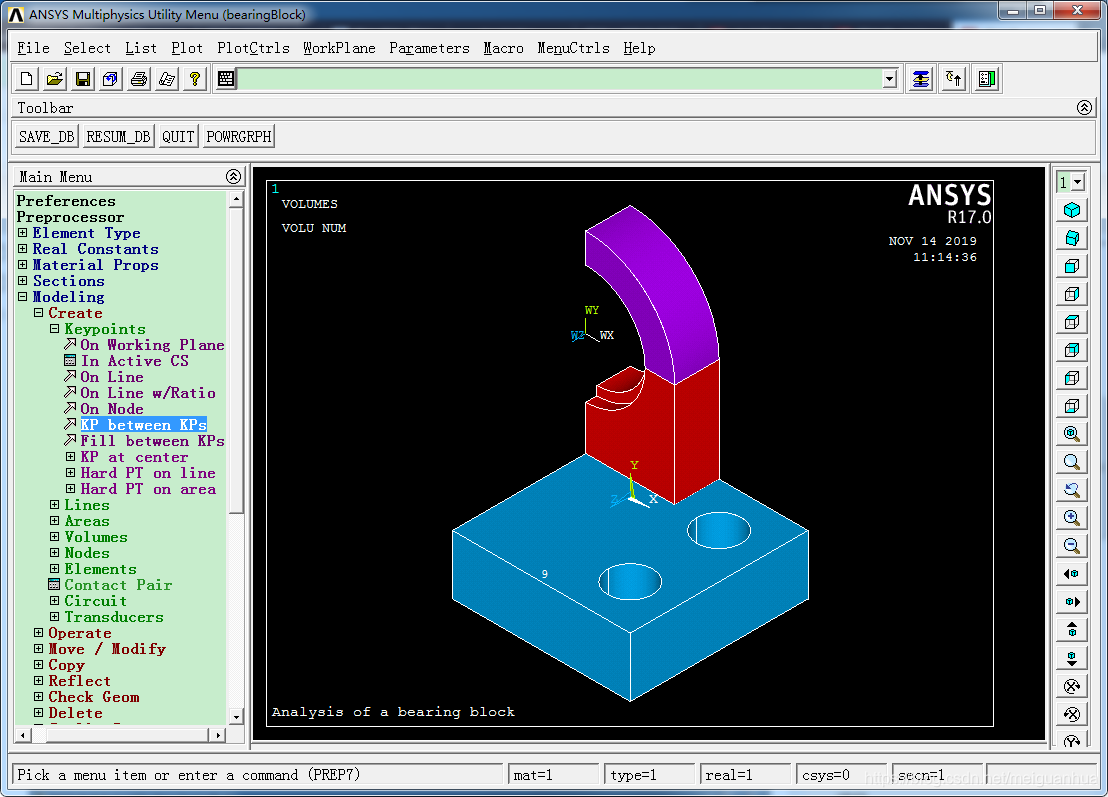

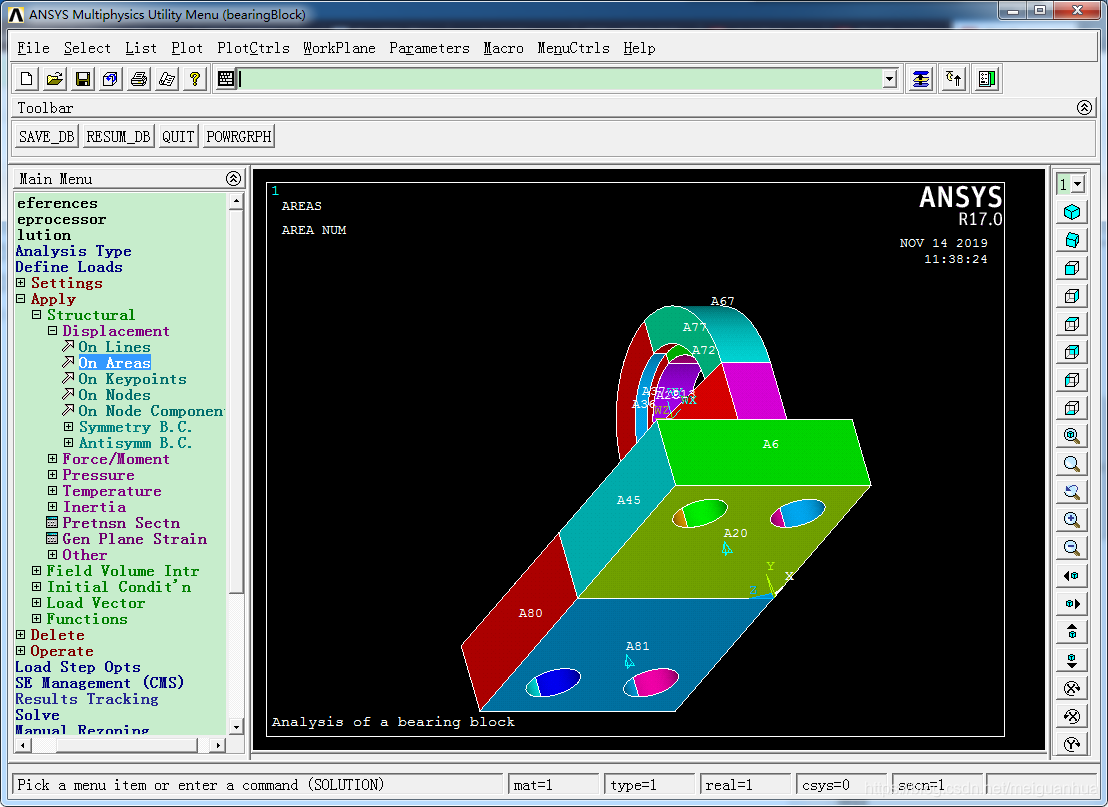

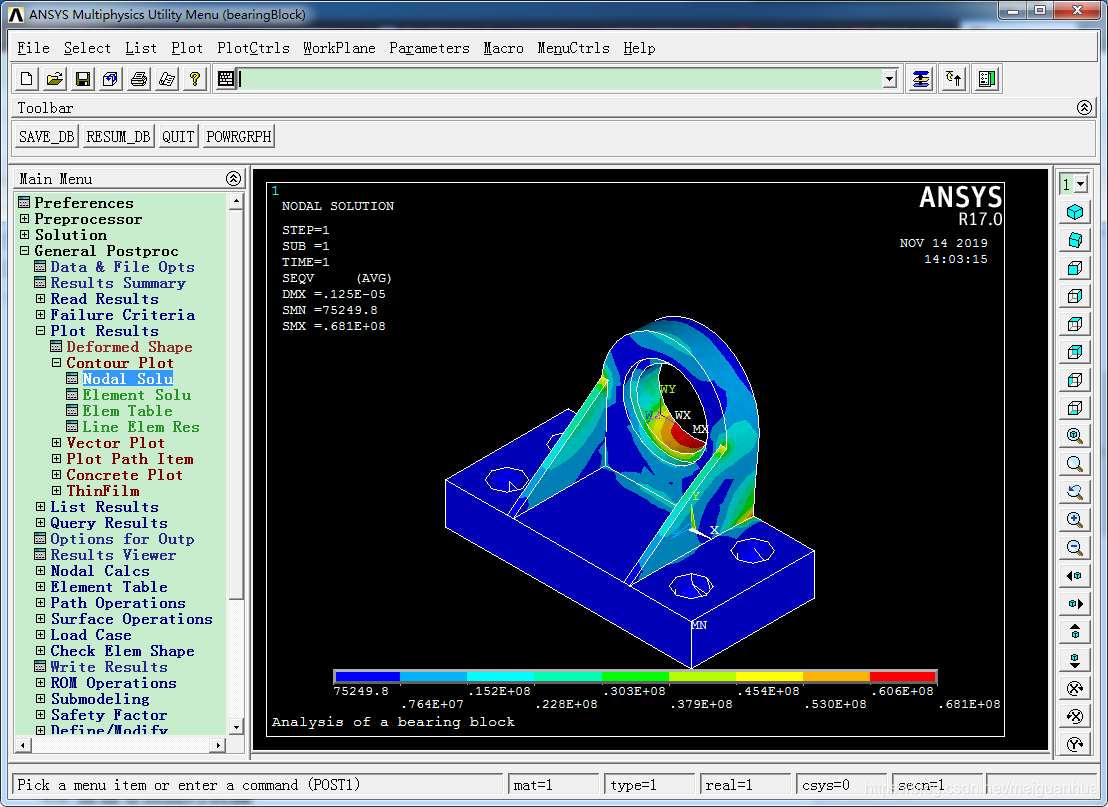

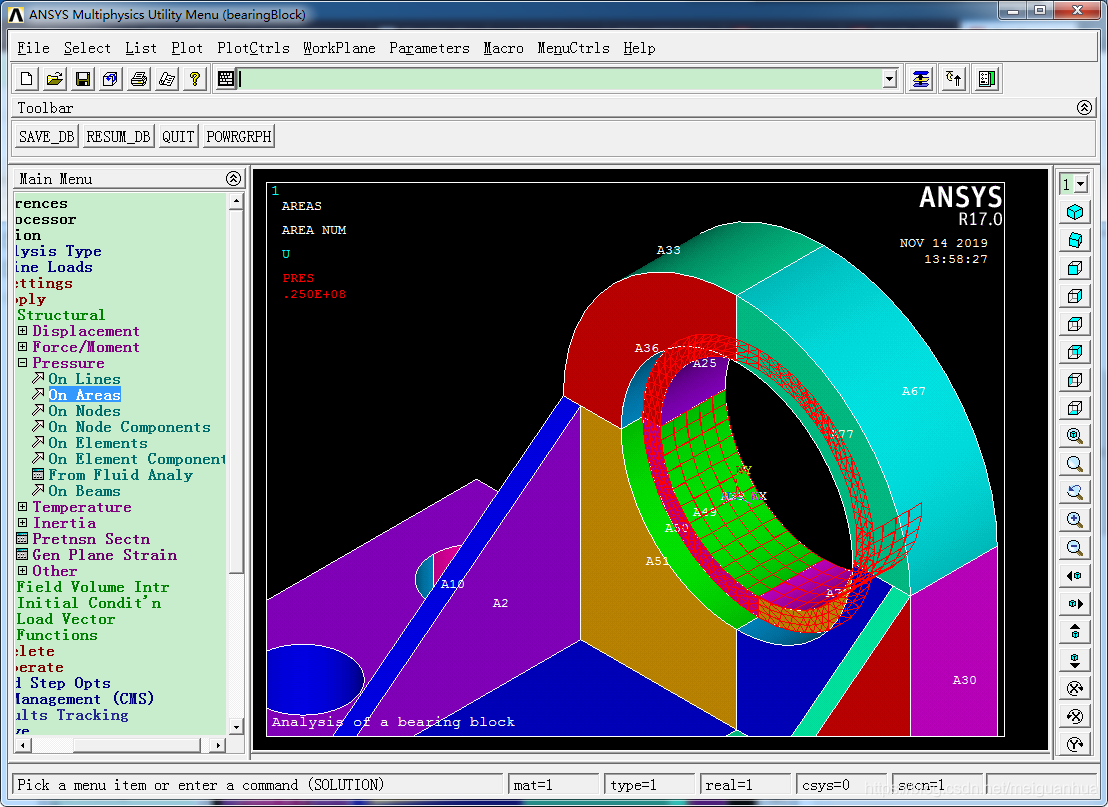

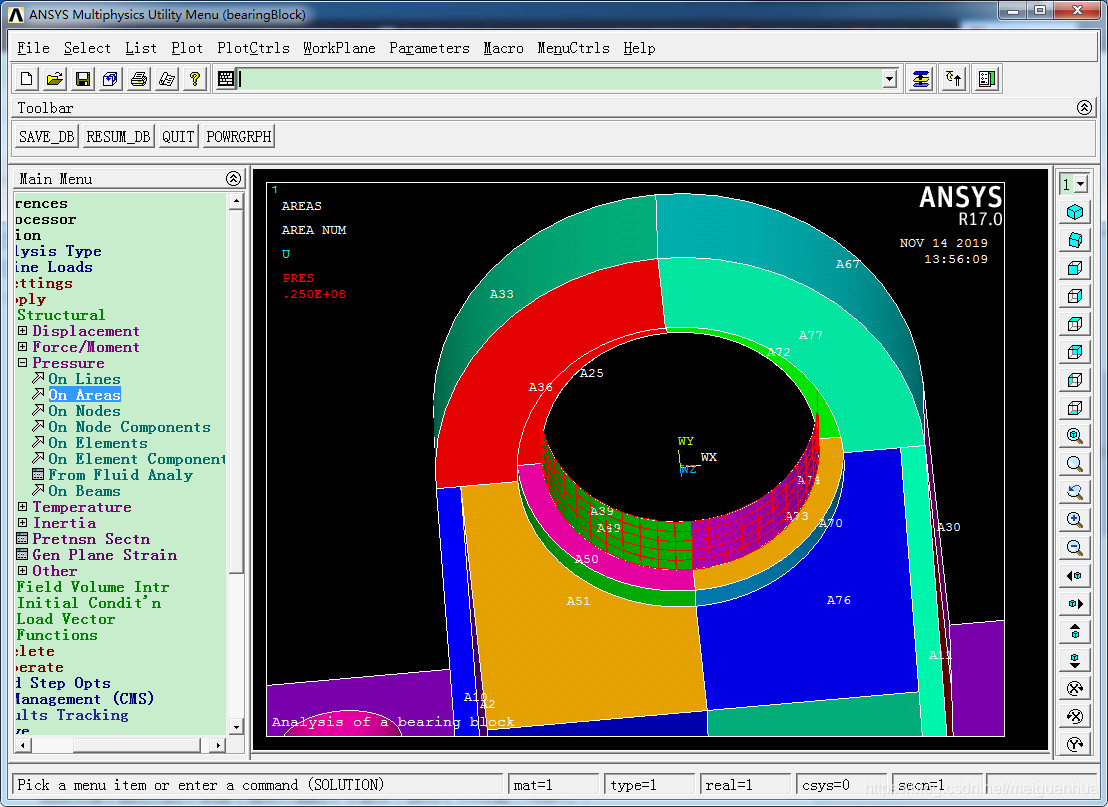

建立如图所示轴承座的实体结构(三维模型),并对其进行ANSYS的应力应变分析。已知下方基座的4个圆柱孔(孔径D=0.75mm),支撑小圆柱孔的下表面承受25MPa的重力载荷,支撑台阶面上承受4MPa的推力载荷,材料的弹性模量为2.1e11Pa,泊松比为0.3。
0. 打开软件
开始 -> ANSYS 17.0 -> Mechanical APDL 17.0
1. 初始设置
1.1 设置工作路径
Utility Menu中,File -> Change Directory …,在“浏览文件夹”对话框中选择想要存放该工作的文件夹,然后确定。
1.2 设置工作文件名
Utility Menu中,File -> Change Jobname …,在“Change Jobname”对话框中更改该工作的名字为“bearingBlock”,后OK确定。
1.3 设置工作标题
Utility Menu中,File -> Change Title …,在“Change Title”对话框中输入标题“Analysis of a bearing block”,OK确定。
1.4 设定分析模块
Main Menu中,点开Preferences,勾选Structural,OK确认。

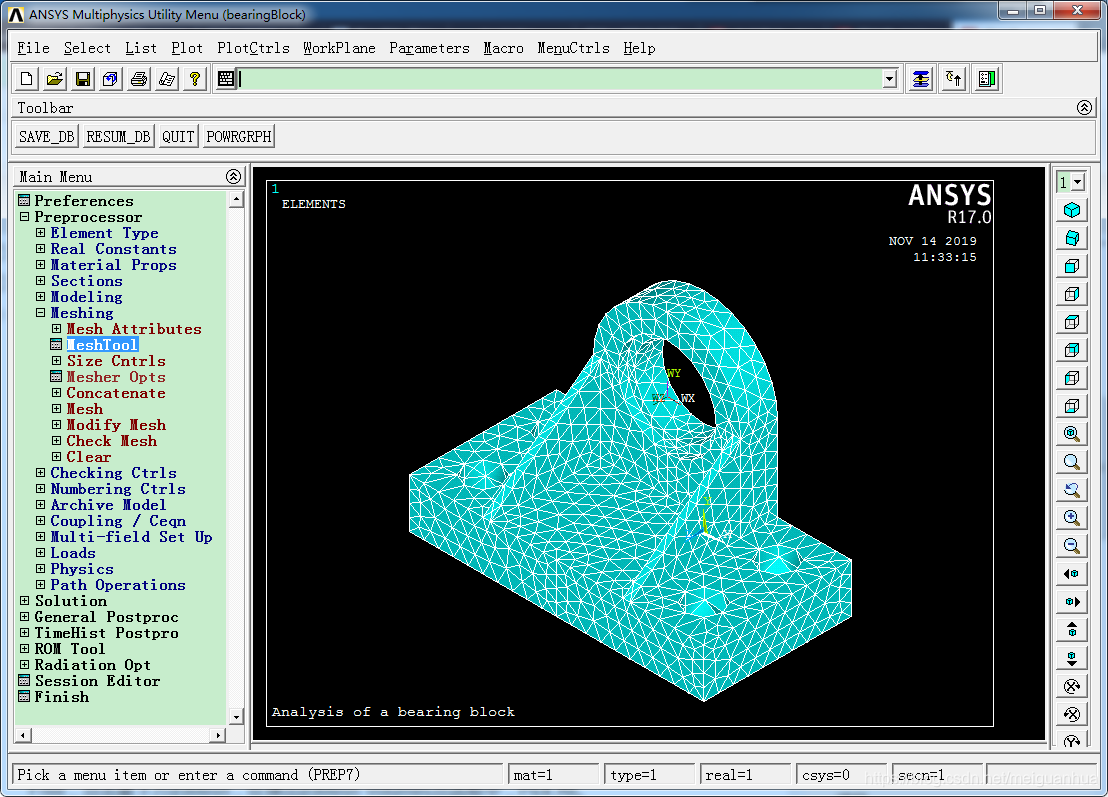

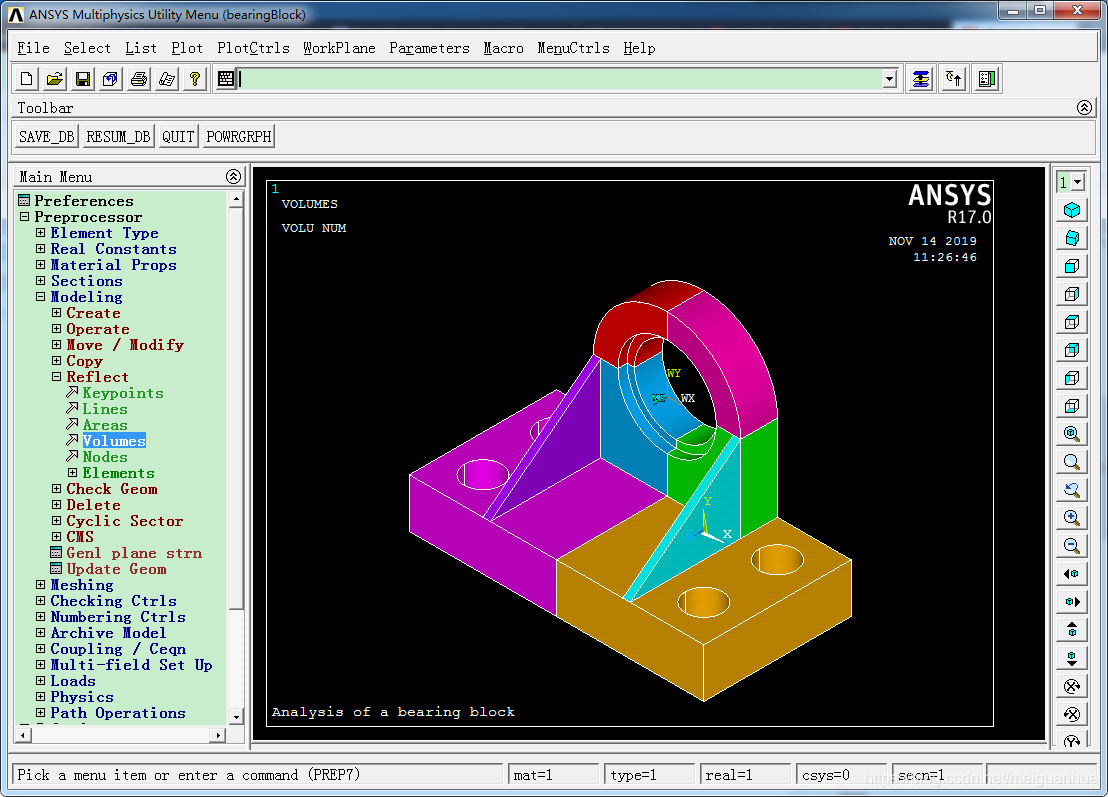

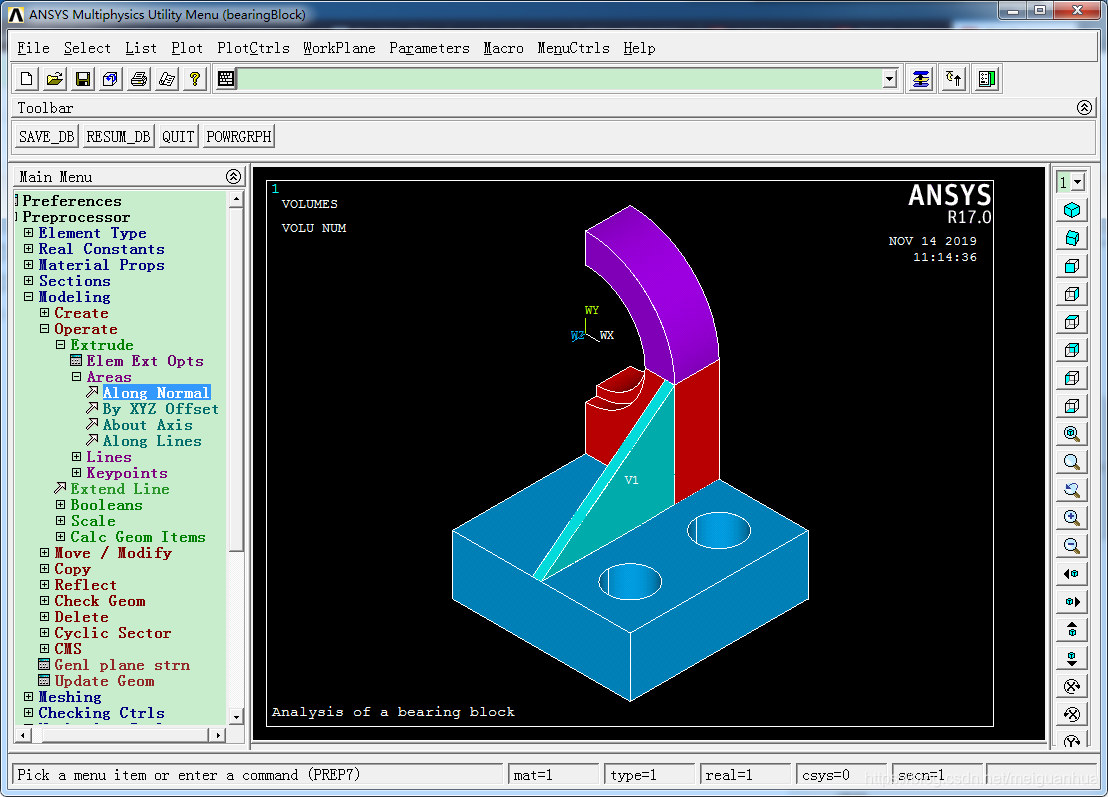

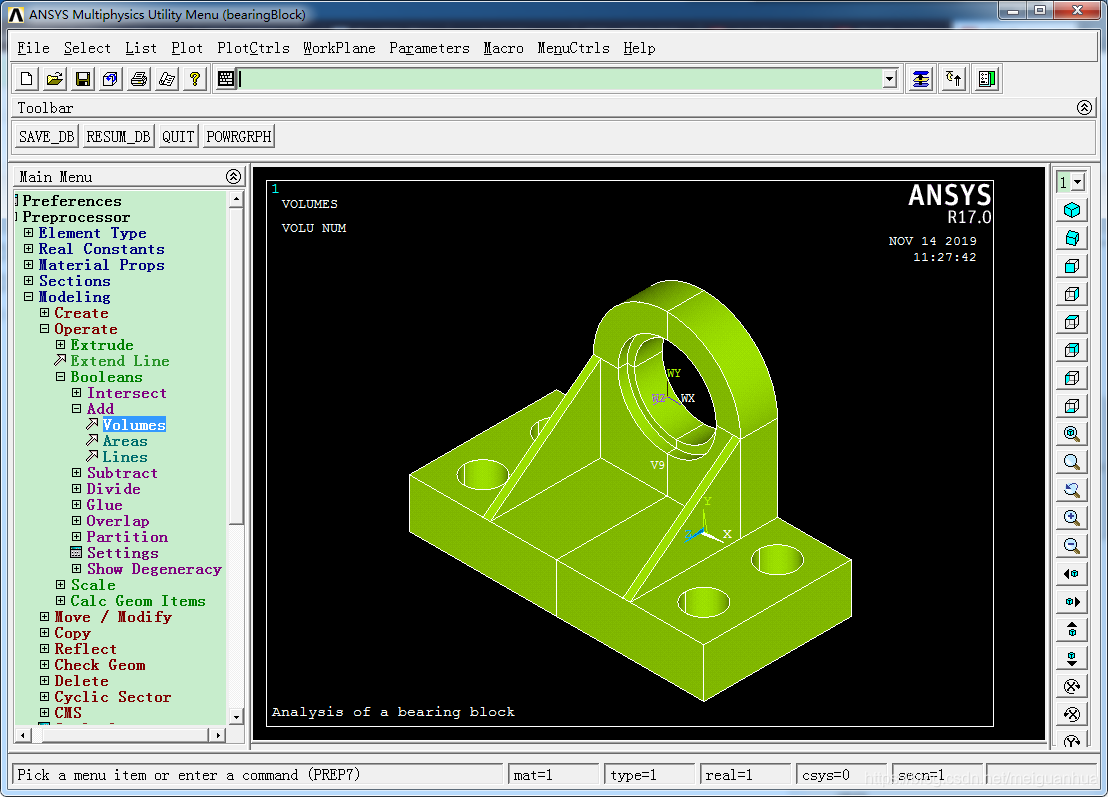

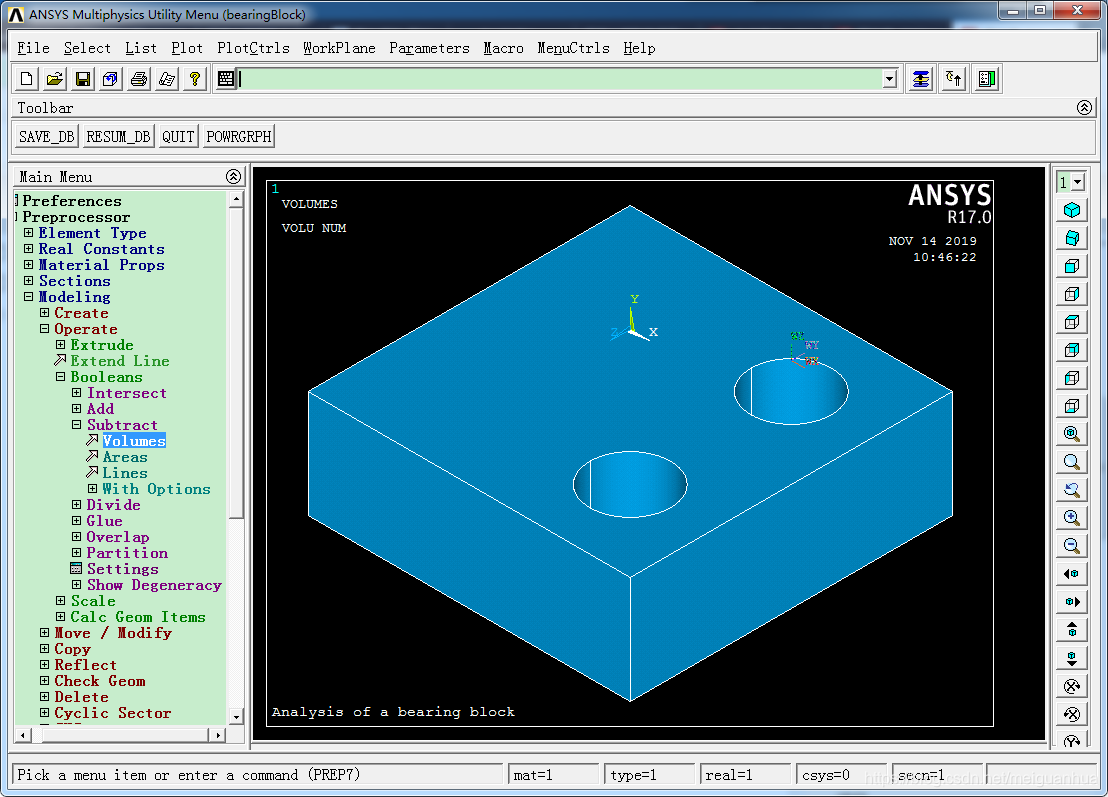

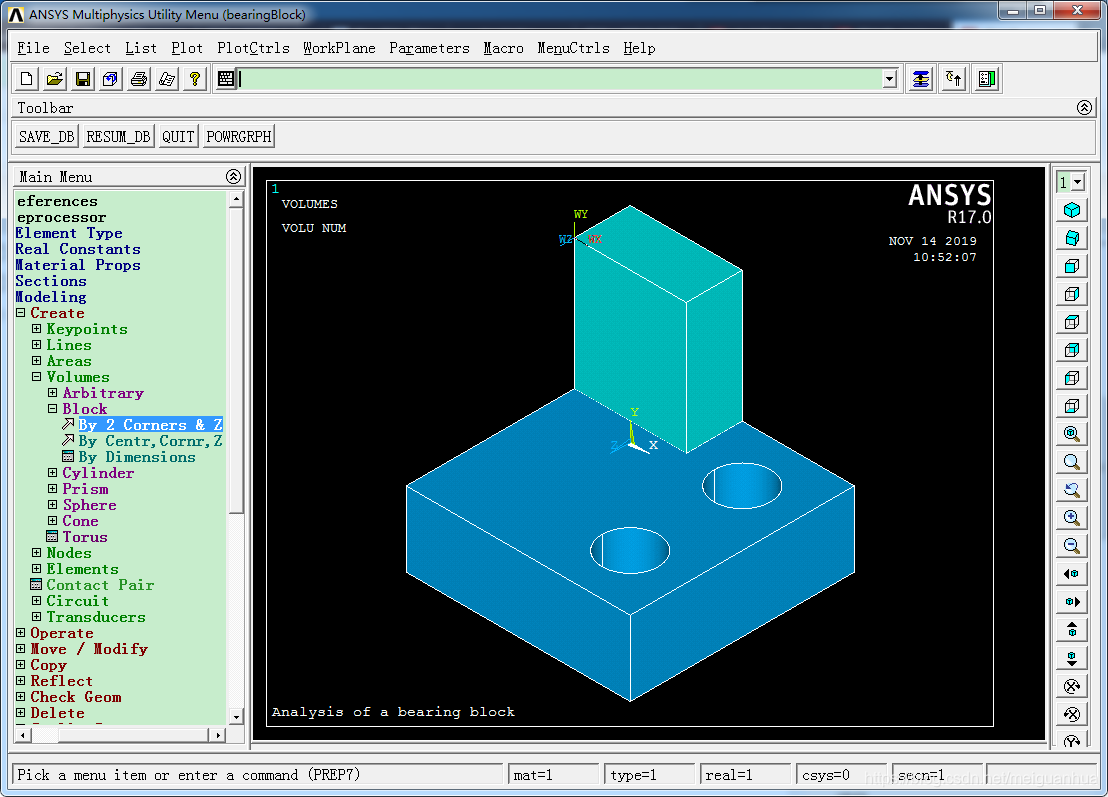

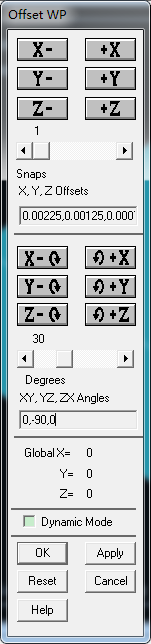

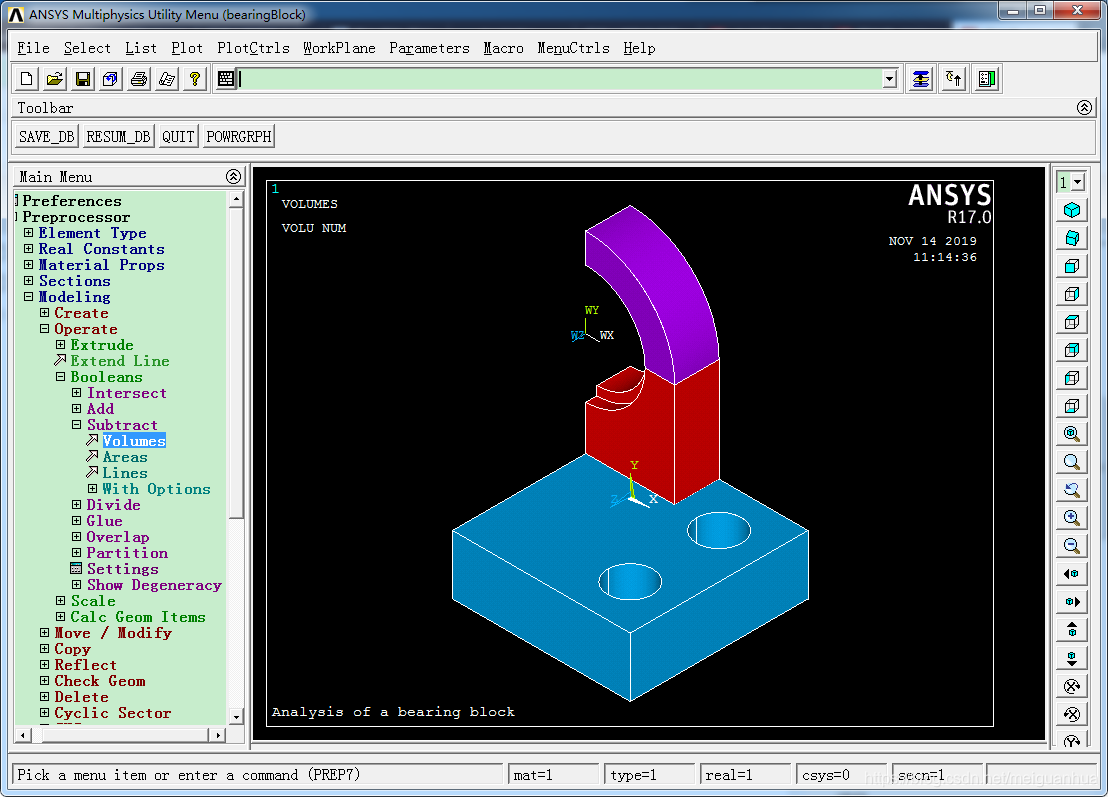

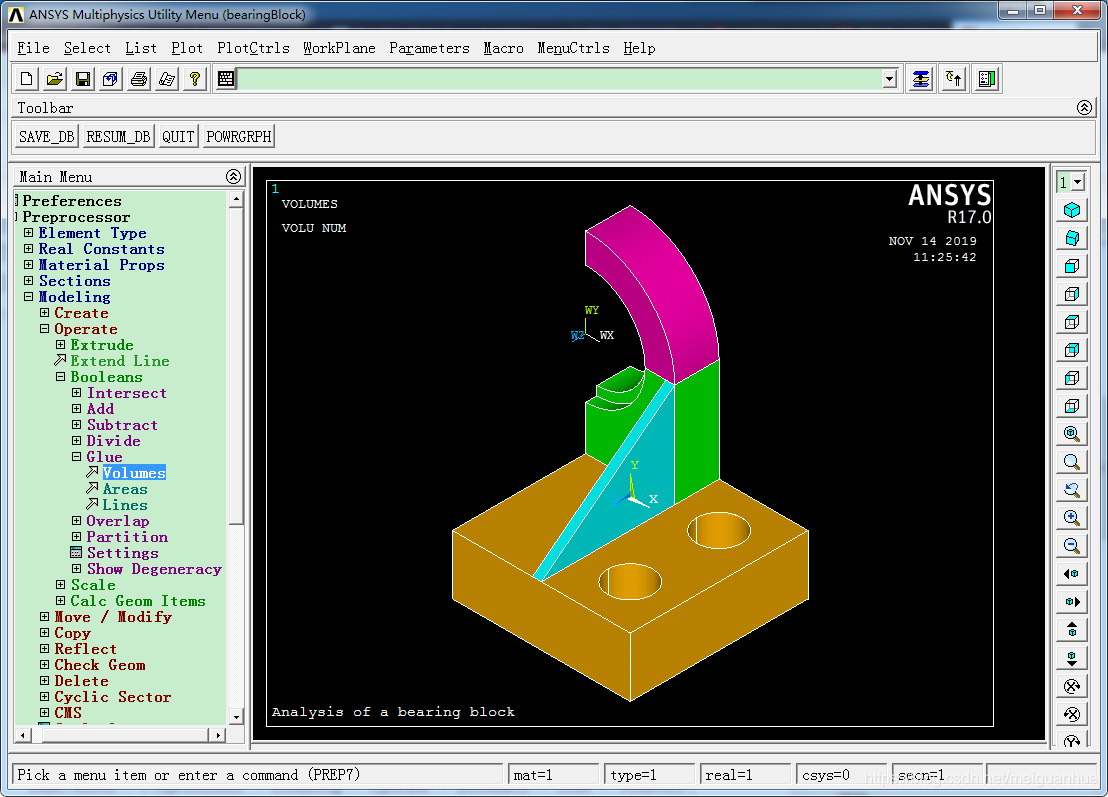

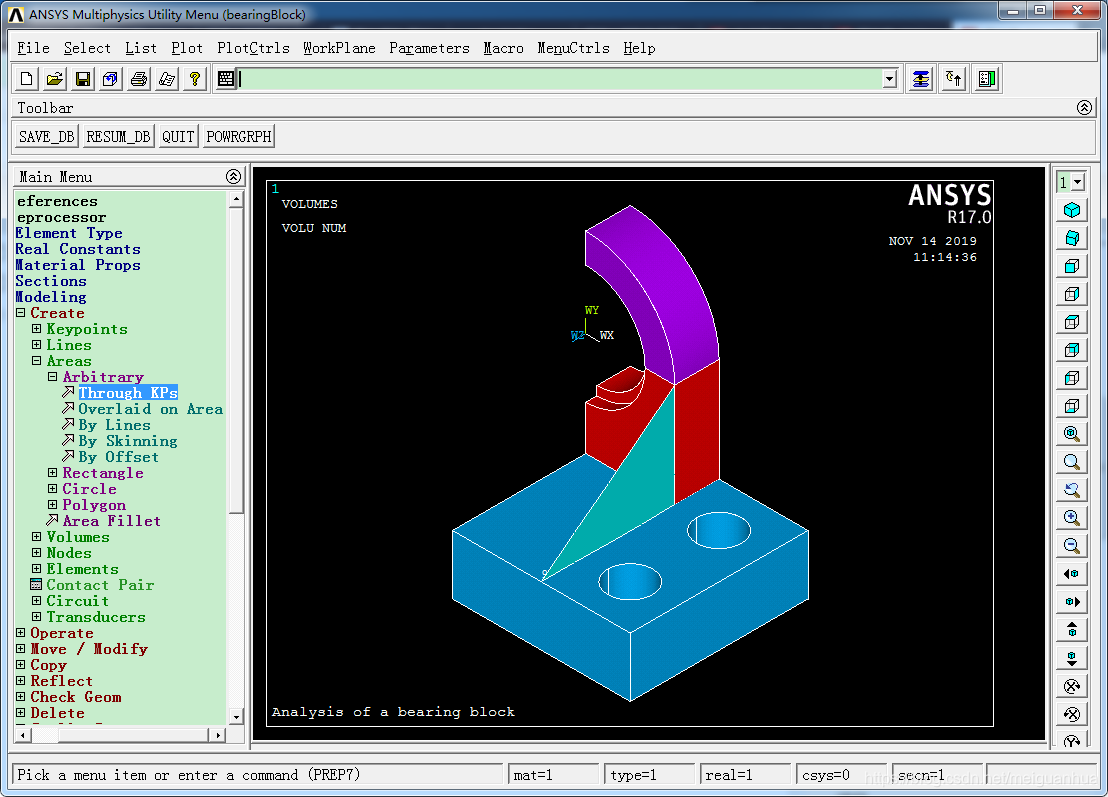

2. 前处理
2.1 单位定义
ANSYS Mechanical APDL中无需指定单位,只需要保证物理量量纲统一即可。
2.2 定义单元类型
Main Menu中,Preprocessor -> Element Type -> Add/Edit/Delete,
在Element Types对话框中点击Add…,
在Library of Element Types对话框中选择单元类型为Solid,Brick中的20 node 186,然后OK,关闭Library of Element Types对话框。
2.3 定义材料属性
Main Menu中,Preprocessor -> Material Props -> Material Models,
在打开的Define Material Model Behavior窗口中,选择Structural -> Linera -> Elastic -> Isotropic,
在打开的对话框中的EX输入弹性模量为2e11,单位为Pa,PRXY为泊松比,指定为0.3,OK确认。
选择Structural -> Density,输入密度为1930,单位是 k g / m 3 kg/m^3 kg/m
