离心泵水力设计——叶轮设计——2 前后盖板型线

1 叶轮设计计算

1.9 设计前后盖板型线

设计前后盖板型线样式

事实上，我们已经有了叶轮的轮毂直径$d_h$、进口直径$D_j$、出口直径$D_2$、出口宽度$b_2$四个参数。接下来就要确定叶轮的前后盖板也就是轮盘（hub）和轮盖（shroud）在轴面投影图上的型线样式了。

书中所说：“按比转数接近的叶轮的轴面投影图作为参考，根据前面算得的基本尺寸，做叶轮轴面投影图。”

不难看出，这个设计主要靠经验了，依据经验并参考比转速相近的叶轮前后盖板样子，设计前后盖板型线，一般采用直线加圆弧的样式。

那么问题来了，是按照我们前面自己设计的$D_2=265mm$画，还是按照这个真实泵的$D_2=255mm$来画呢？我们这里偷个懒，直接照着这个模型泵的轴面投影图进行绘制便好了。

绘制叶轮轴面投影图

其实，对于学过绘图的我们，画这样的图并非难事，将轴面投影图的绘制步骤整理如下：

1. 绘制轴心线、上盖板水平线，以及轮毂线（对于穿轴叶轮而言）。
2. 绘制后盖板线（外径$D_2$，和倾斜角度来绘制）。AutoCAD中用 @长度<角度 来绘制即可。@表示以当前点为起始点坐标，长度<角度 为极坐标方式寻找点。
3. 绘制后盖板大圆角（圆角命令）。
4. 绘制叶轮出口宽度$b_2$。
5. 绘制前盖板上部的倾斜直线段，根据前盖板倾斜角度绘制。
6. 绘制前盖板大圆，先寻找圆心，画一个平行于轴心线距离为$132mm$的水平直线，圆心位于该水平直线上，然后从前盖板与出口边交点出发绘制一个长度等于大圆弧半径$R=227.1mm$的且垂直于前盖板末端倾斜直线段的线段，再从此线段的左端点出发作垂线，该垂线与圆心所在水平直线的交点即为圆心的位置。然后从圆心位置出发，绘制$R=227.1mm$的大圆即可。
7. 绘制前盖板小圆弧，用圆角命令，绘制$R=25mm$的圆角于大圆和上盖板水平线之间。
8. 裁剪掉多余的辅助线和圆弧线等。
9. 标注尺寸，完成轴面投影图的绘制工作。直径标注符号可用%%c，标注格式可在特性里作更改。
   至此，轴面投影图绘制完毕！

检查轴面流道过水断面变化情况

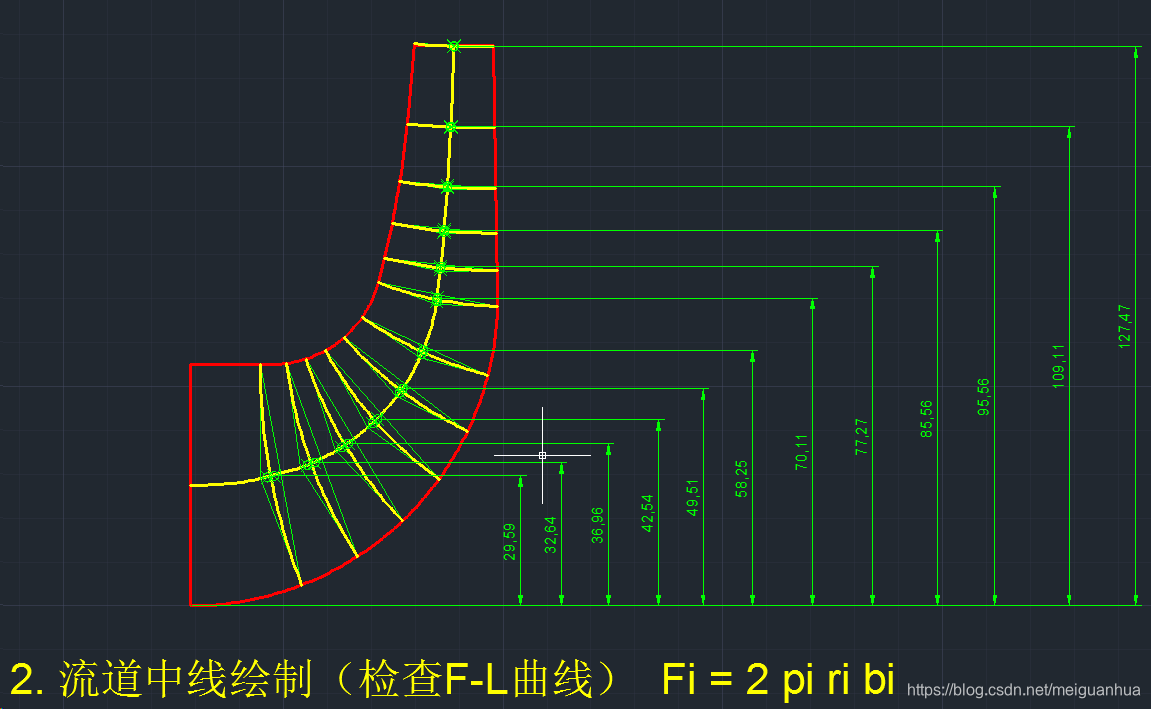

为了确定前后盖板的型线设计恰当与否，需要检查轴面流道过水断面的变化情况，即检查F-L曲线。

先做流道内切圆

内切圆的做法如下：

1. 先把前后盖板的多段曲线组合成一个曲线。
2. 用半径由小到大的圆去做前后盖板的内切圆，采用AutoCAD中的切点、切点、半径绘圆命令即可。
3. 将圆心连接起来为光滑曲线，这便是流道中线。注意流道中线与中间流线的不同，中间流线后面将会讲到。
4. 需要注意的是，出口边由于前后盖板可能倾斜，此时不必非要和前后盖板相切，直接用出口边为直径，出口边中点为圆心做圆即可。因为这种倾斜仅仅是为了让流动不要扩散得太厉害，更好地规划流动状态而已。

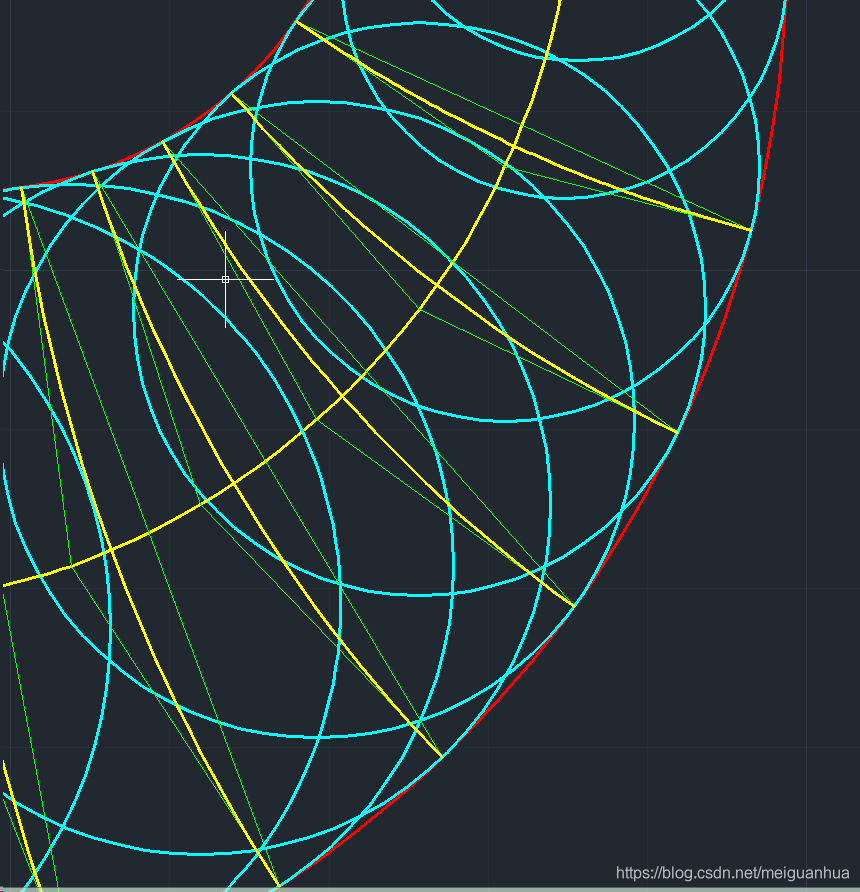

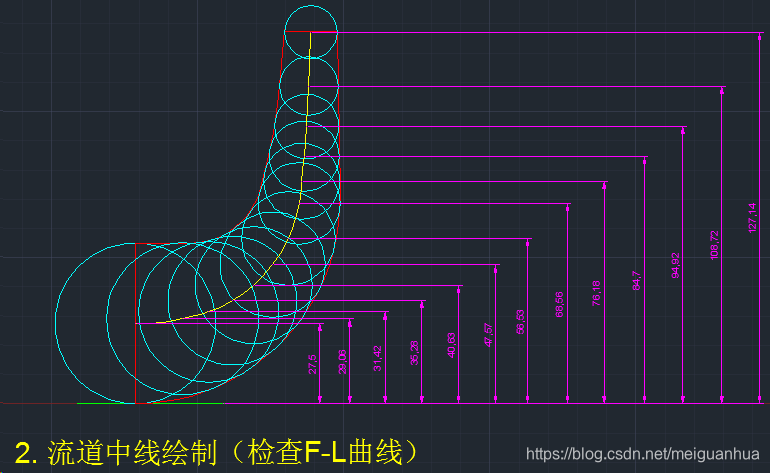

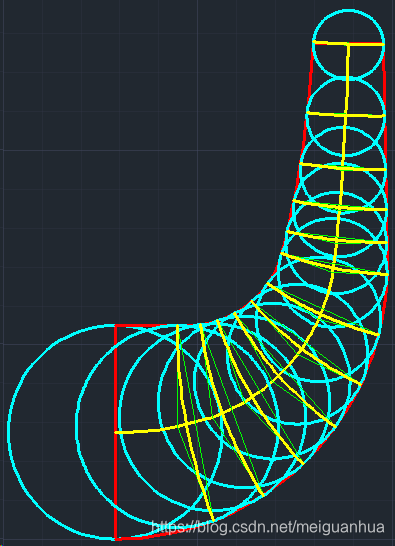

做好的流道内切圆和流道中线如下图所示

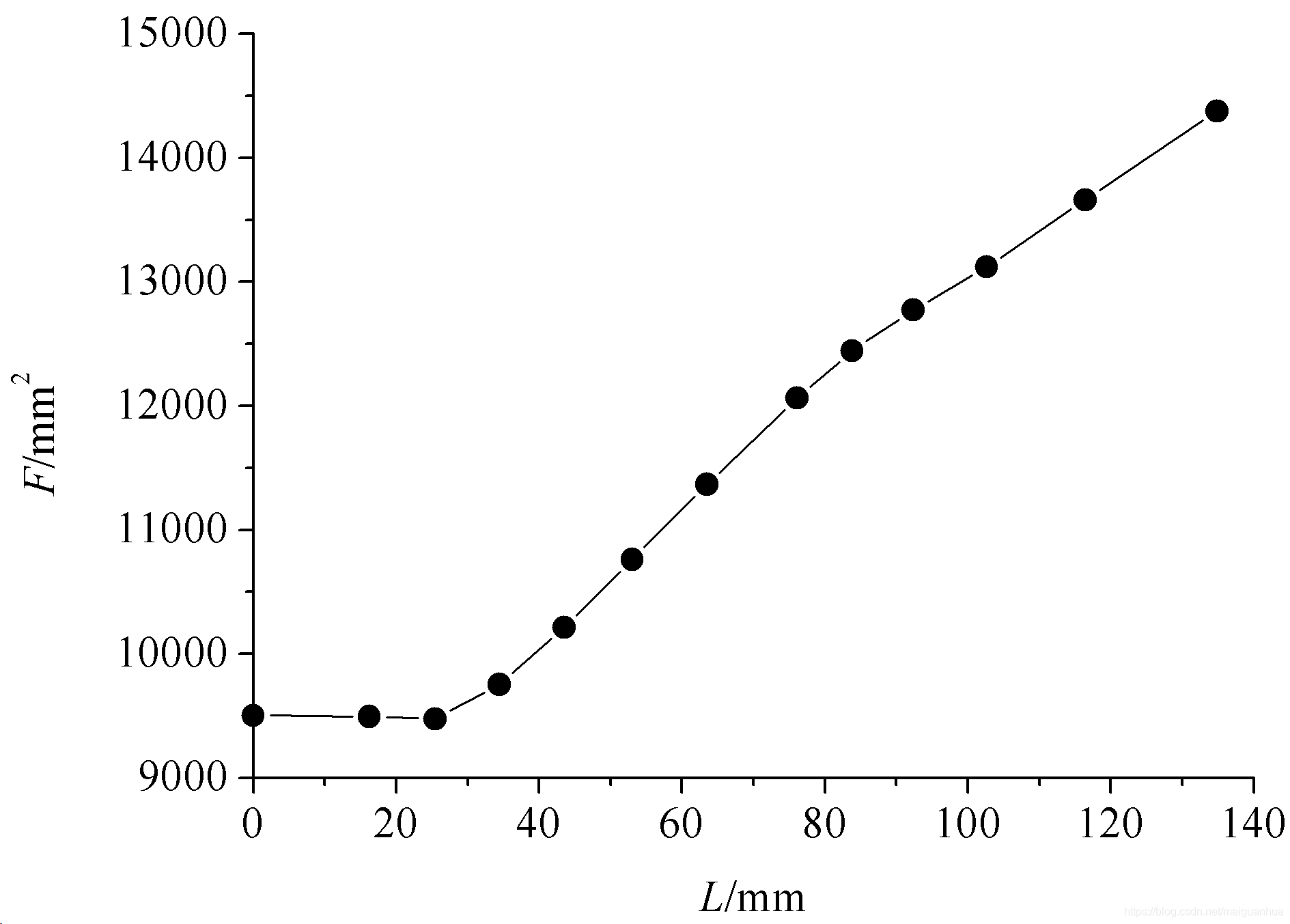

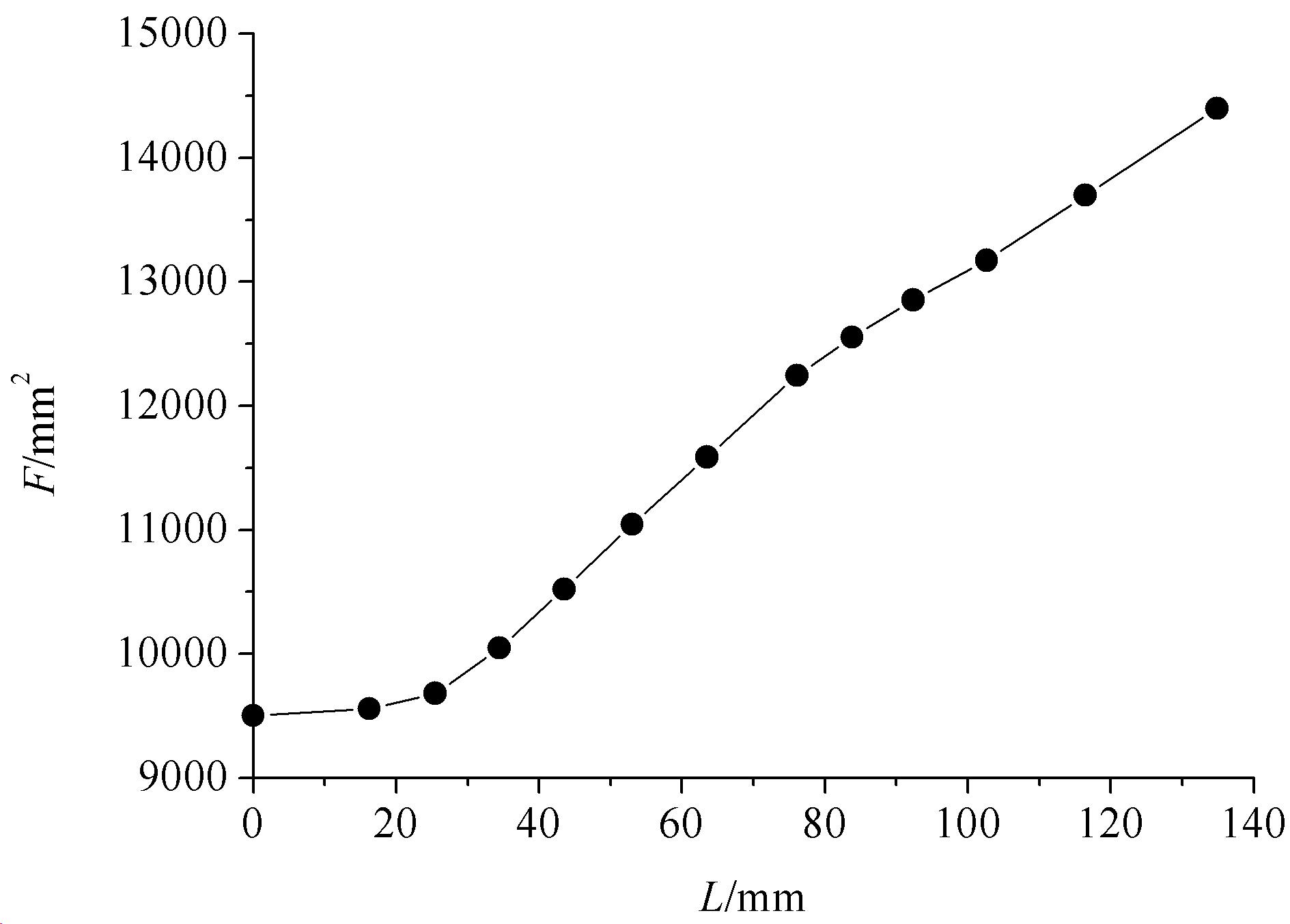

接下来检查F-L曲线

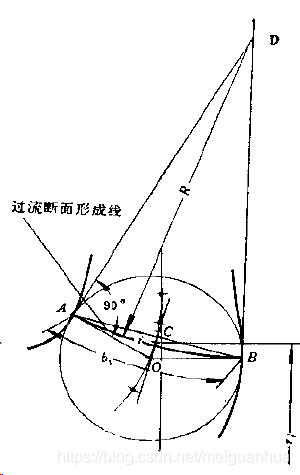

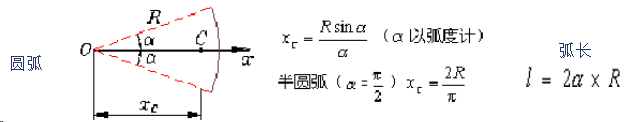

近似方法1：

如果比转数$n_s$比较小（叶轮较为瘦小的），则在流道中线上取$l_1,l^{}$
