一招搞定：用AI秒生成专业流程图

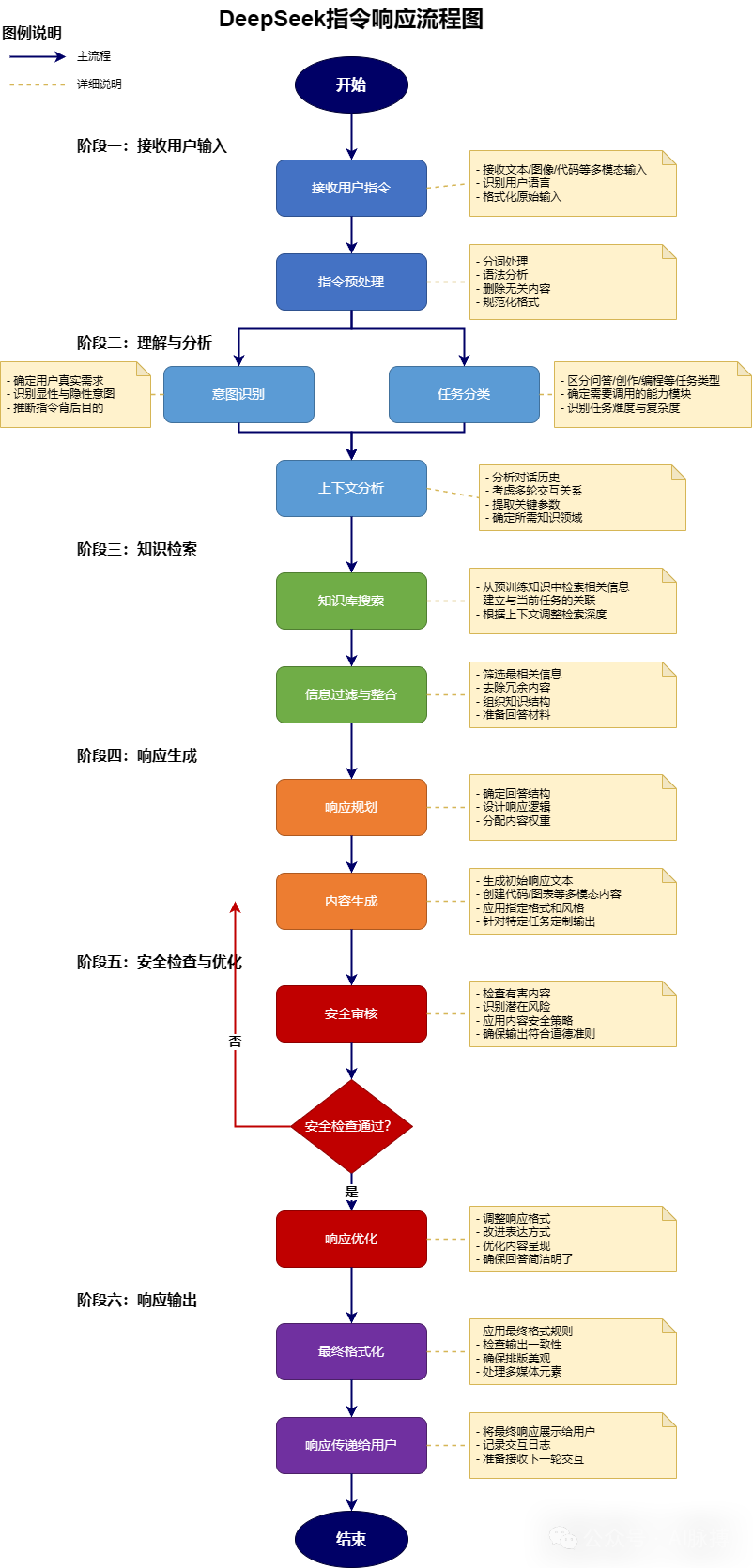

如果让你绘制这样一个简单的流程图，你需要多久？

有人会说，这没什么难的，也就几分钟的事情。

那么...如果是一个包含图例、详解，结构复杂且要求美观的专业流程图呢？

相信大多数人都会花费相当多的时间和精力。

接下来，我教你一招—用AI快速生成各种专业图表，让繁琐工作变得轻松高效。

你需要准备什么

1. 任意AI大模型（模型能力越强，生成的代码质量越高，Claude、GPT-4、DeepSeek等均可）。我下面演示使用的是Claude。

2. draw.io（diagrams.net）—一款开源免费的流程图绘制软件，无需下载，网页版即可直接使用

四步操作法

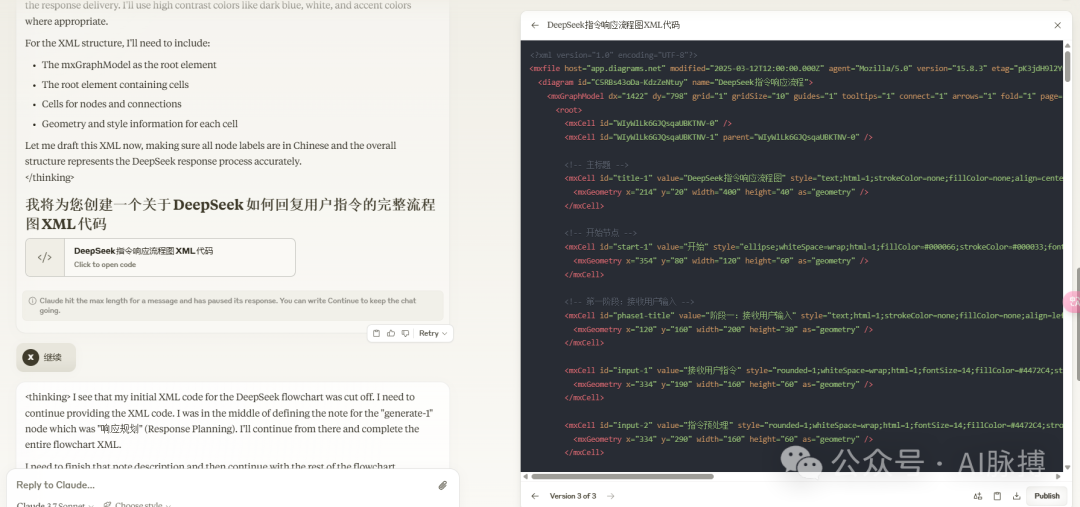

第一步：让AI生成draw.io代码

参考我的提示词模板：

请为我生成一个完整的draw.io (diagrams.net) XML代码，用于创建一个关于【DeepSeek是如何做对用户指令的回复】的详细流程图。

具体要求：

1. 图表应包含以下主要元素：

- 详细列出主要节点/组件

- 描述节点之间的关系/连接

2. 视觉设计要求：

- 使用[高对比度配色]

3. 布局要求：

- 选择合适布局

- 适当的间距和对齐

4. 文本内容：

- 节点标签应使用中文

请提供完整的XML代码，确保代码可以直接在draw.io中导入使用，无需修改。

第二步：保存AI生成的代码

将AI生成的XML代码保存到文本文件中，确保文件中只包含代码内容。

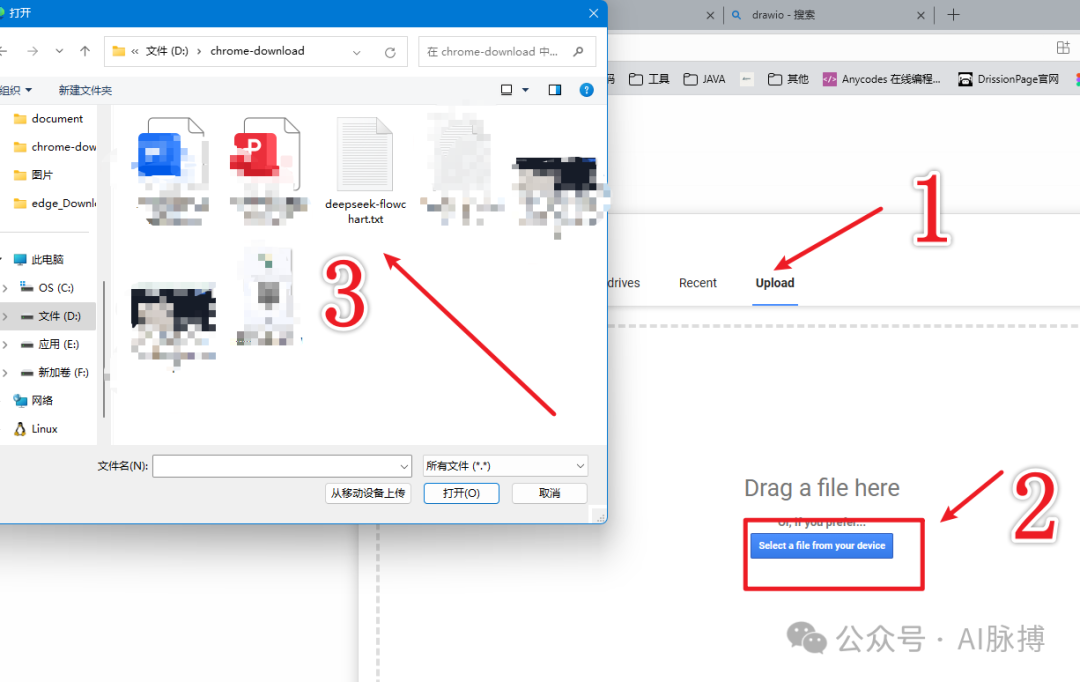

第三步：导入draw.io

访问draw.io网站，选择导入功能，上传刚才保存的文本文件。

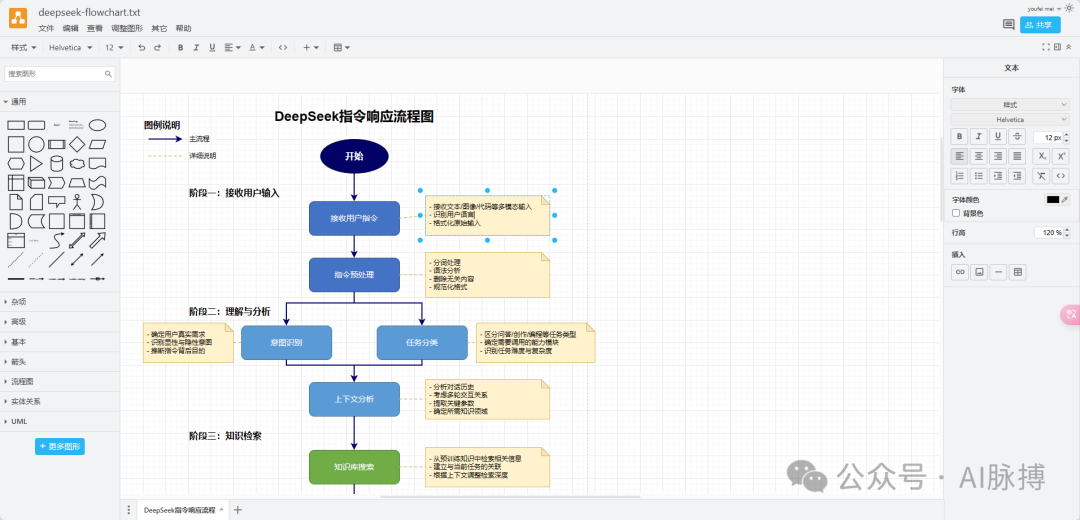

第四步：调整与导出

可以在线直接修改细节，或者导出为PNG、PDF等格式，方便在文档、演示或社交媒体中使用。

这样，一个原本需要耗费大量时间的专业流程图就能在几分钟内完成，既提高效率又保证质量。
