一.静音波形制造(波形卡顿制造)

以下内容是以Adobe Audition软件为例：

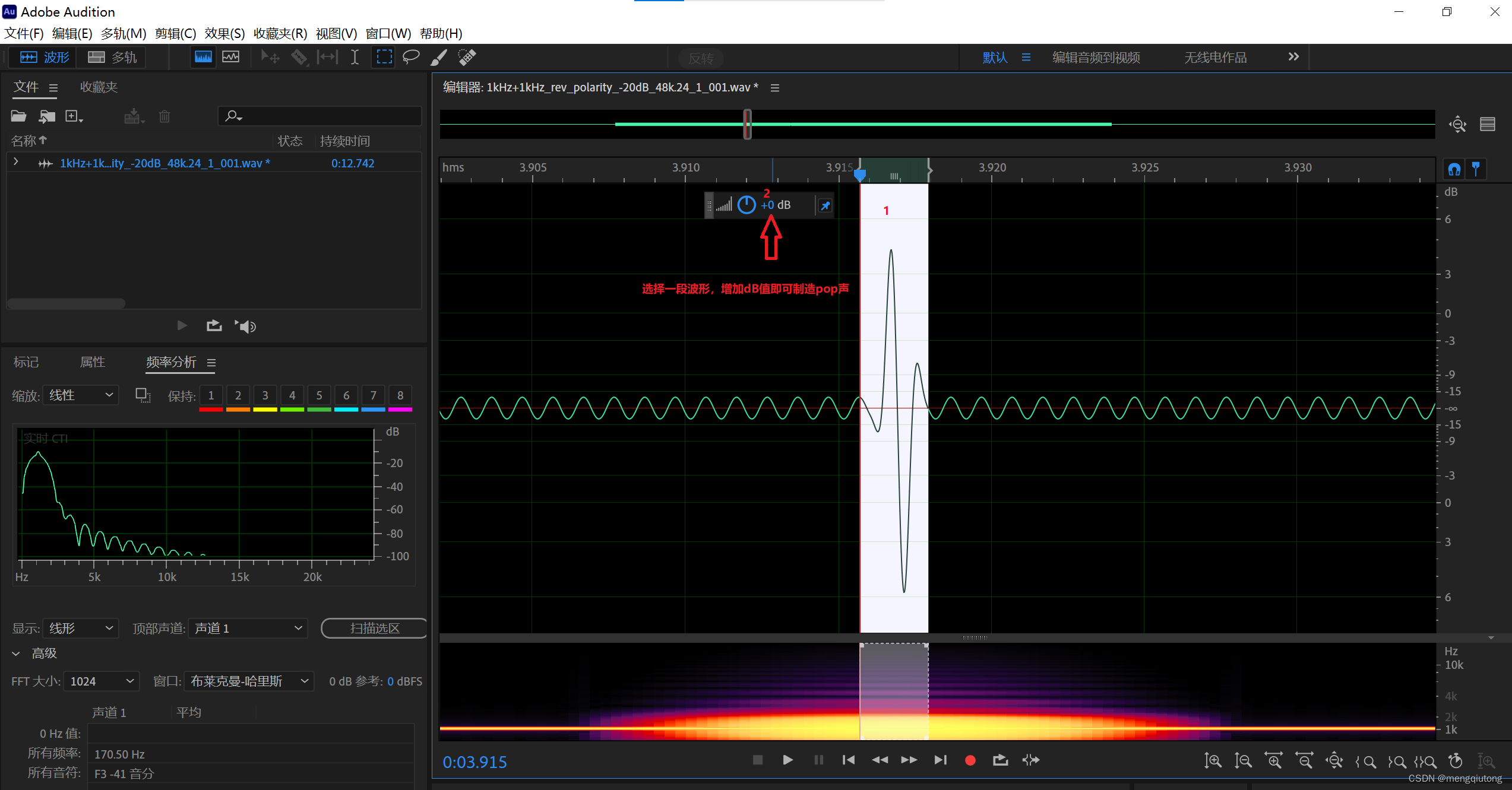

二.pop波形制造

以下内容是以Adobe Audition软件为例：

三.特定波形生成及正确显示

1.生成一段扫频信号，从20hz到20khz，持续60秒

在Adobe Audition中生成指定频率、幅值和长度的音频，如扫频信号（从20Hz到20kHz，持续60秒），请按照以下步骤操作：

1). **打开Adobe Audition**：启动Adobe Audition软件。

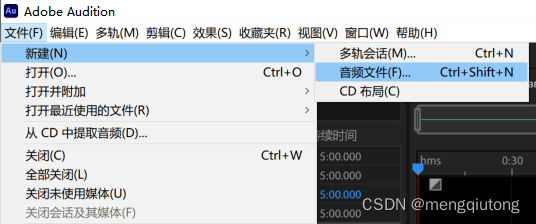

2). **创建新文件**：点击“文件”菜单，选择“新建” -> “音频文件”。

3). **设置参数**：
- **样本率**：选择一个合适的样本率，例如44100 Hz。
- **通道**：选择“立体声”或“单声道”，取决于你的需求。

4). **生成扫频信号**：

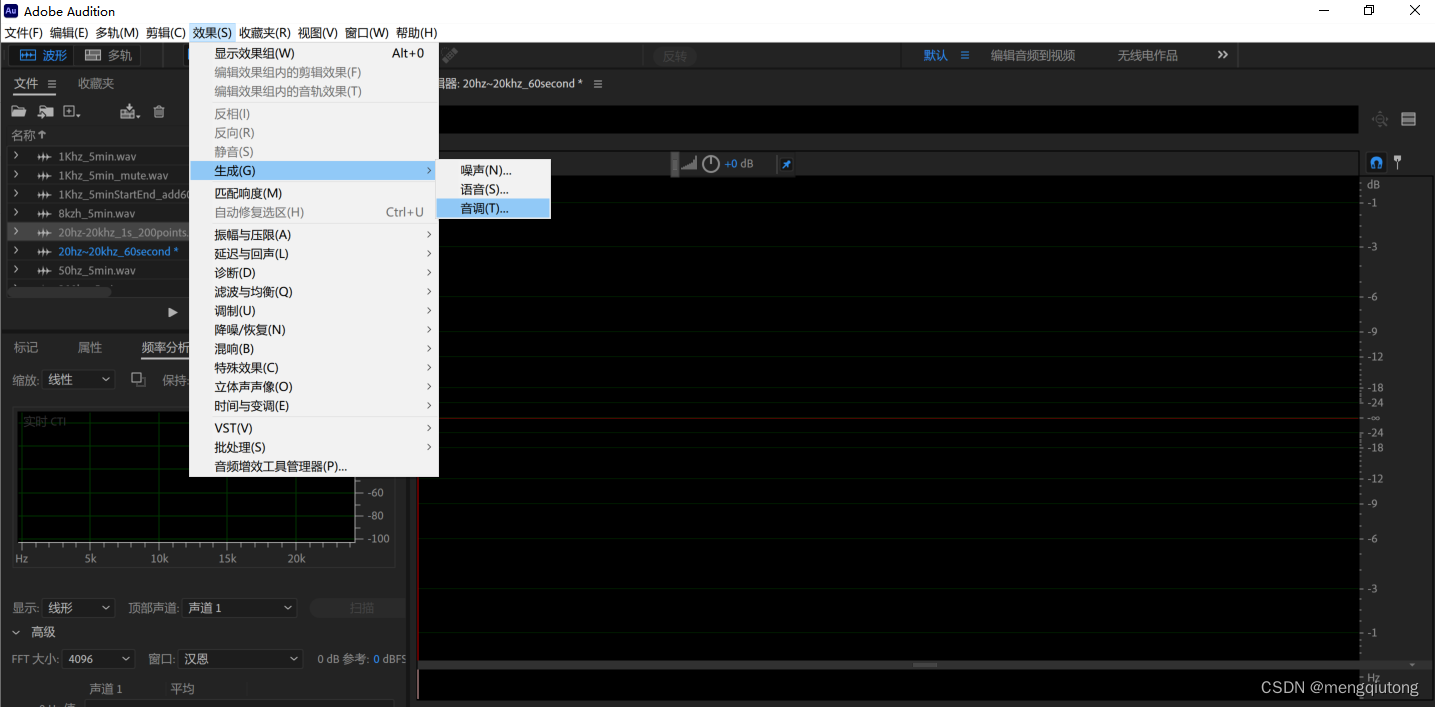

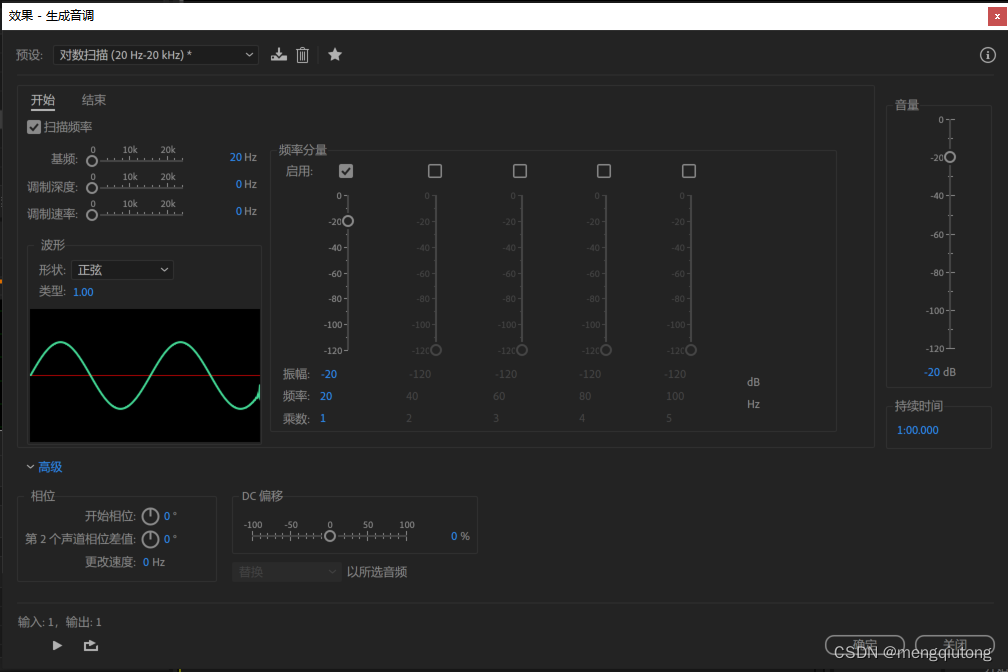

- 点击“效果”菜单，选择“生成” -> “音调”。

- 在打开的对话框中，选择“扫频”选项。
- 设置起始频率为20Hz，结束频率为20kHz。

- 时长：设置时长为60秒。
- 可以调整幅度或音量，通常0 dB是标准音量，但您可以根据需要进行调整

在Adobe Audition中生成扫频信号时，调制深度和调制速率通常是用于调制信号的参数，而不是用于生成简单的扫频信号。扫频信号主要关注的是频率的变化，而不涉及到调制的部分。因此，对于您想要生成的从20Hz到20kHz，持续60秒的扫频信号，调制深度和调制速率这两个参数通常不需要设置。

除非您在创建某种特定的调制信号（如调幅（AM）或调频（FM）信号），否则不需要调整调制深度和调制速率。在制作简单的扫频信号时，这些参数并不适用。

点击上图左下角的“”三角“”符号可以播放和预览波形

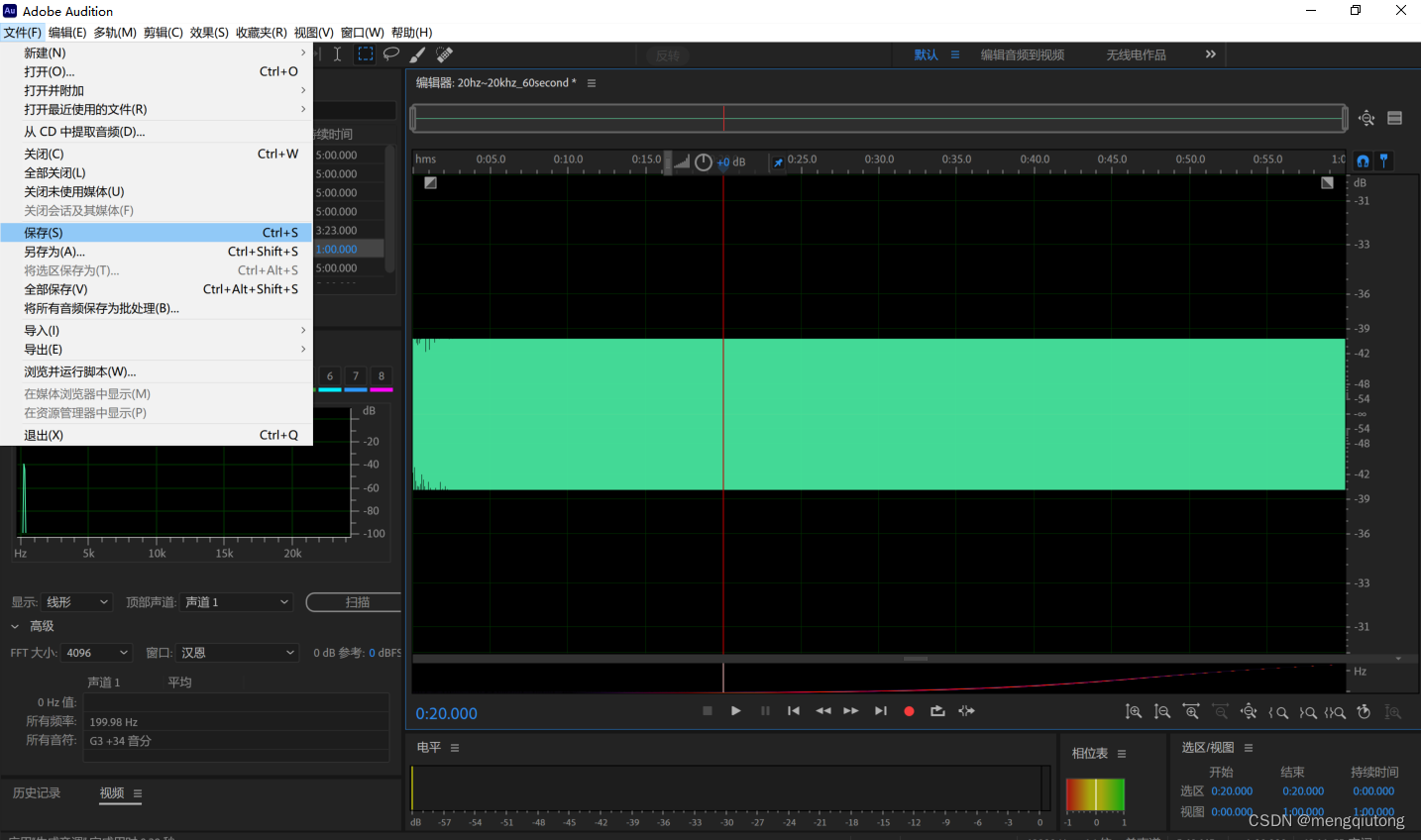

5). **波形保存**：确认设置无误后，点击“保存”以应用这些设置，然后保存音频文件。

2.生成一段单频信号，比如1khz，持续60秒

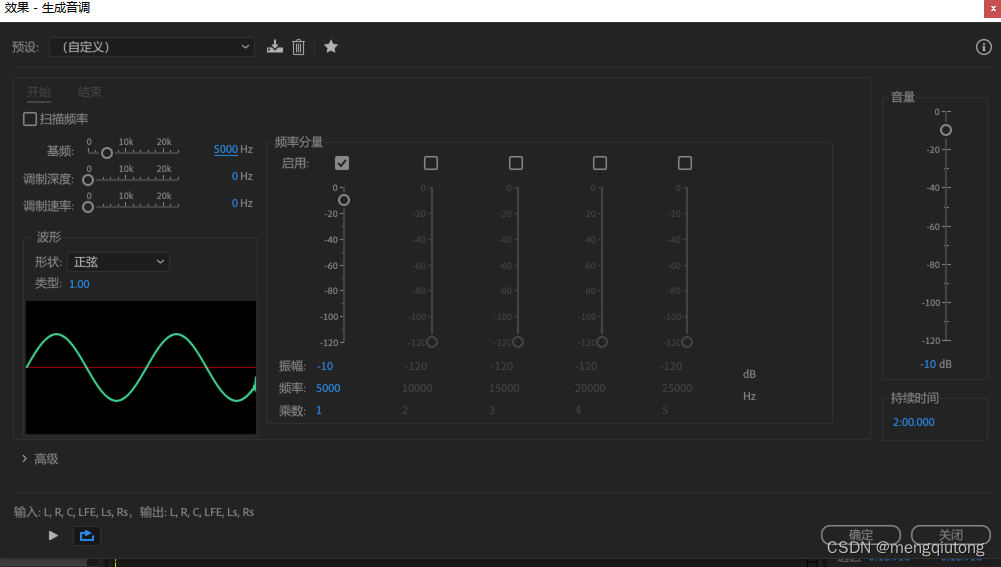

其他的设置和上面一样，“效果-生成音调”界面配置如下：

3. 5.1测试音源的生成

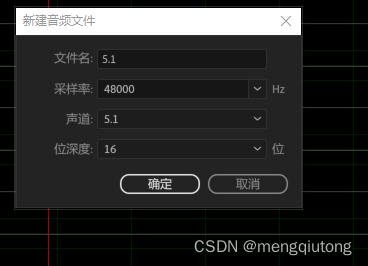

5.1音源模拟：采样率：48000Hz，声道5.1，位深度：16，源格式：波形音频16位整数

1.左侧-500
2.右侧-5000
3.中心-1000
4.低频效果-50
5.左环绕-10000
6.右环绕-15000
其中低频效果频率3-120Hz，其他声道：3-20000Hz，以上每个声道后面的数字为示例频率，实际每个通道的频率设定以客户要求为准

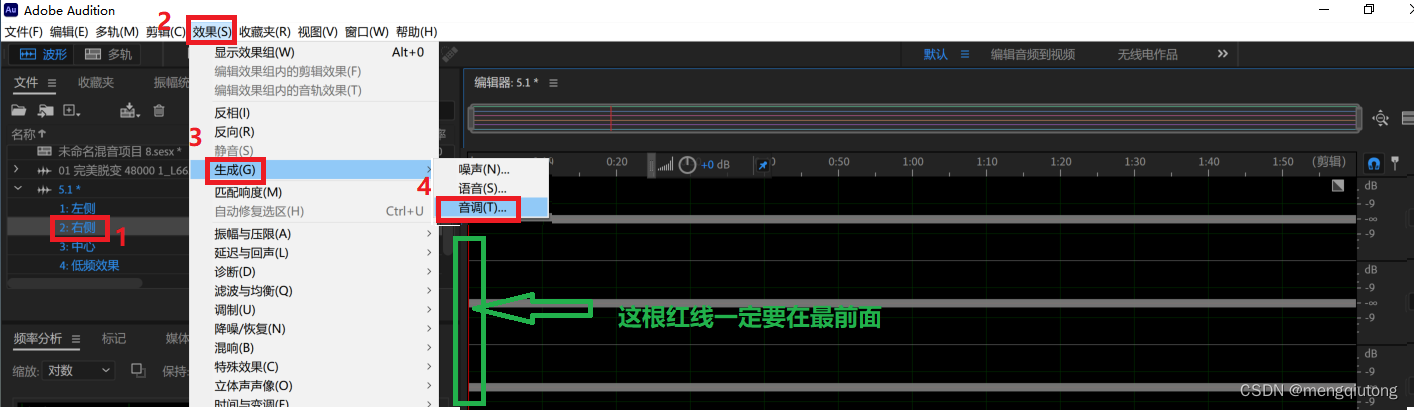

选择需要生成音频的声道，进行生成，这里需要注意一点，每次生成的时候，光标一定要在最前面，否则生成的波形会不对齐

后面的步骤和生成单声道的一样，所有的声道都是这个流程

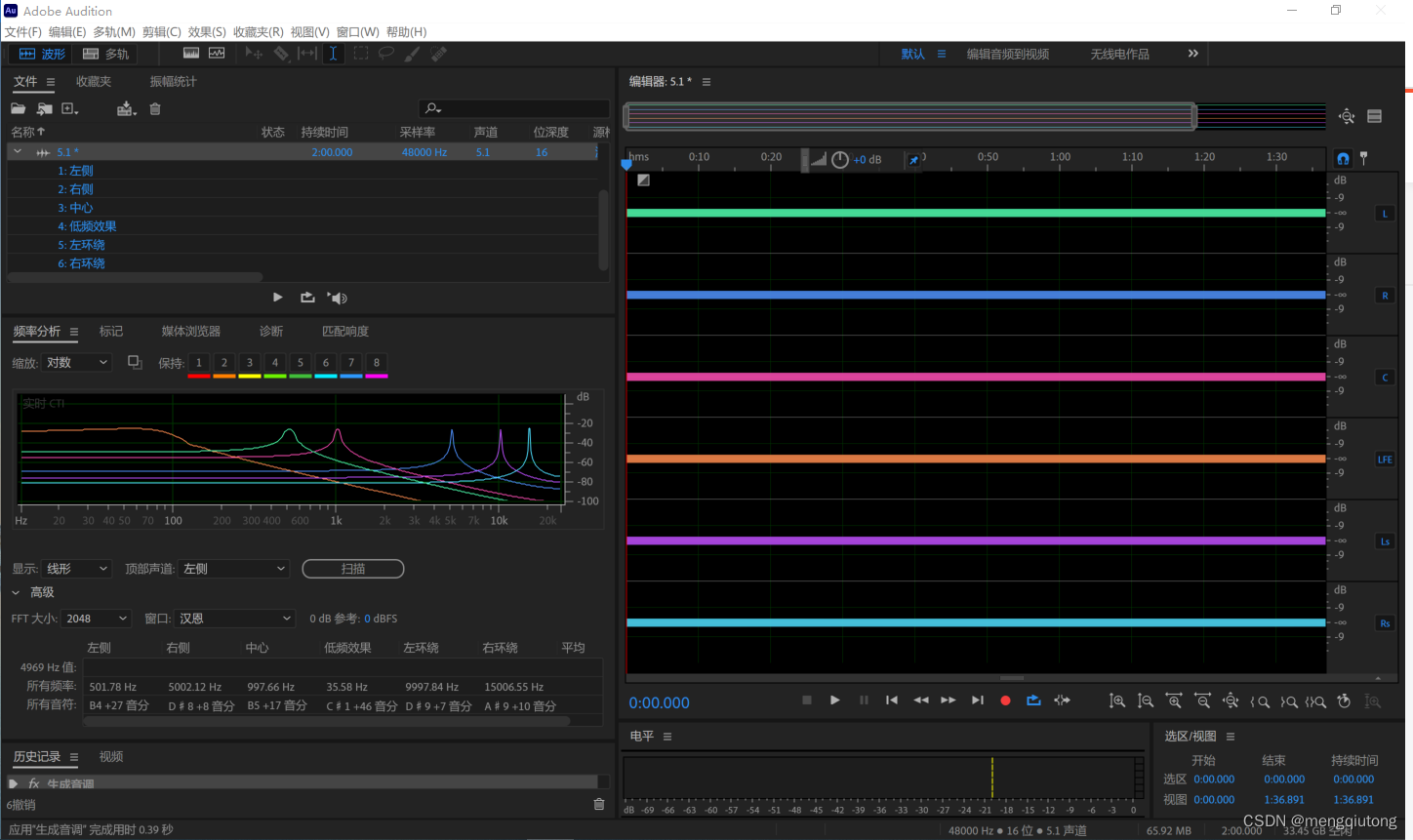

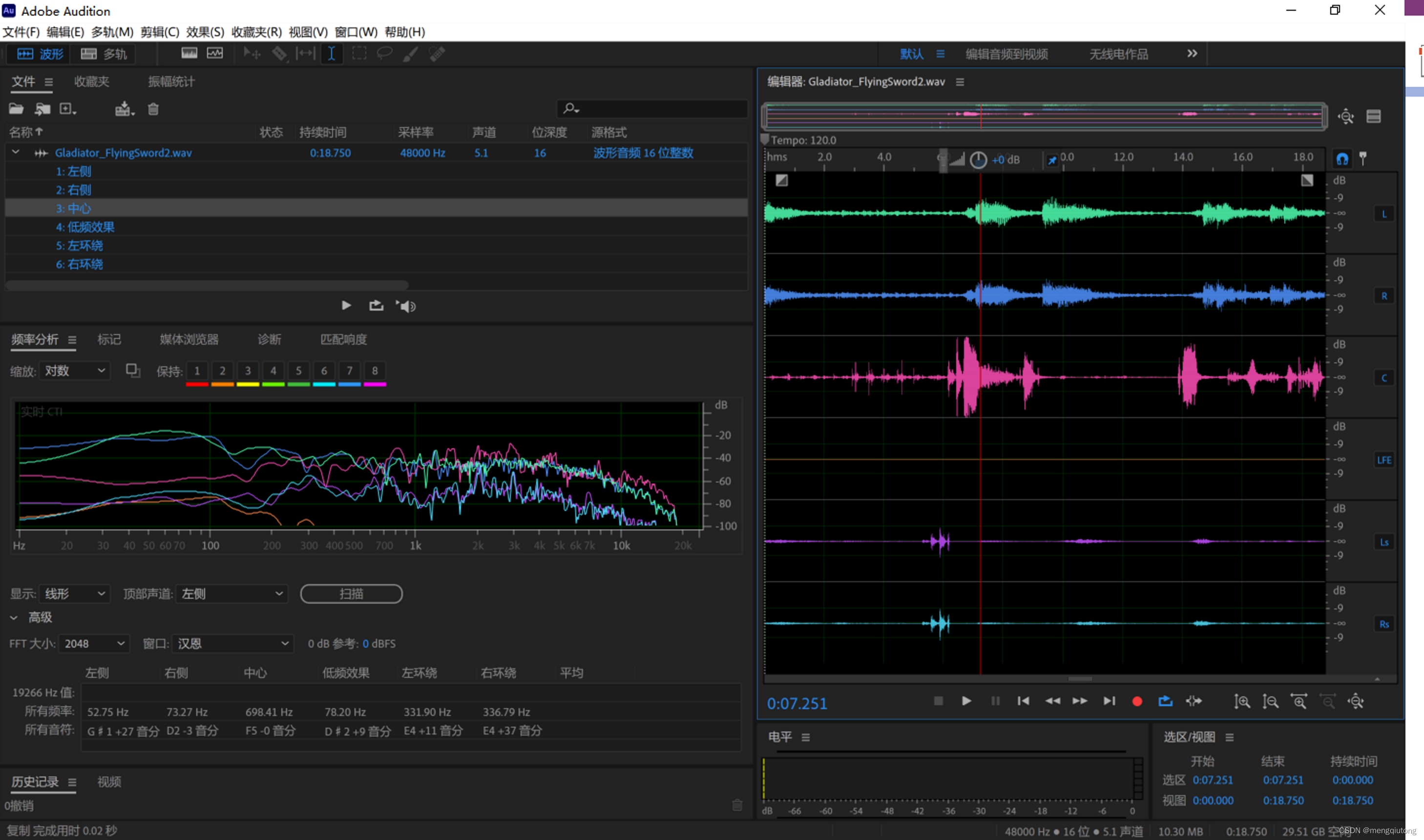

做好的5.1测试音源如下：

4. 7.1.4测试音源的生成

7.1.4 音源模拟：采样率8000Hz，声道12，位深24，源格式：波形音频24位整数

1.左侧-200
2.右侧-500
3.中心-1000
4.低频效果-50
5.左环绕-2000
6.右环绕-3000
7.左环绕直达-4000
8.右环绕直达-5000
9.垂直高度左侧-6000
10垂直高度右侧-10000
11.顶部左后-15000
12.顶部右后-19000
其中低频效果频率3-120Hz，其他声道：3-20000Hz，以上每个声道后面的数字为示例频率，实际每个通道的频率设定以客户要求为准

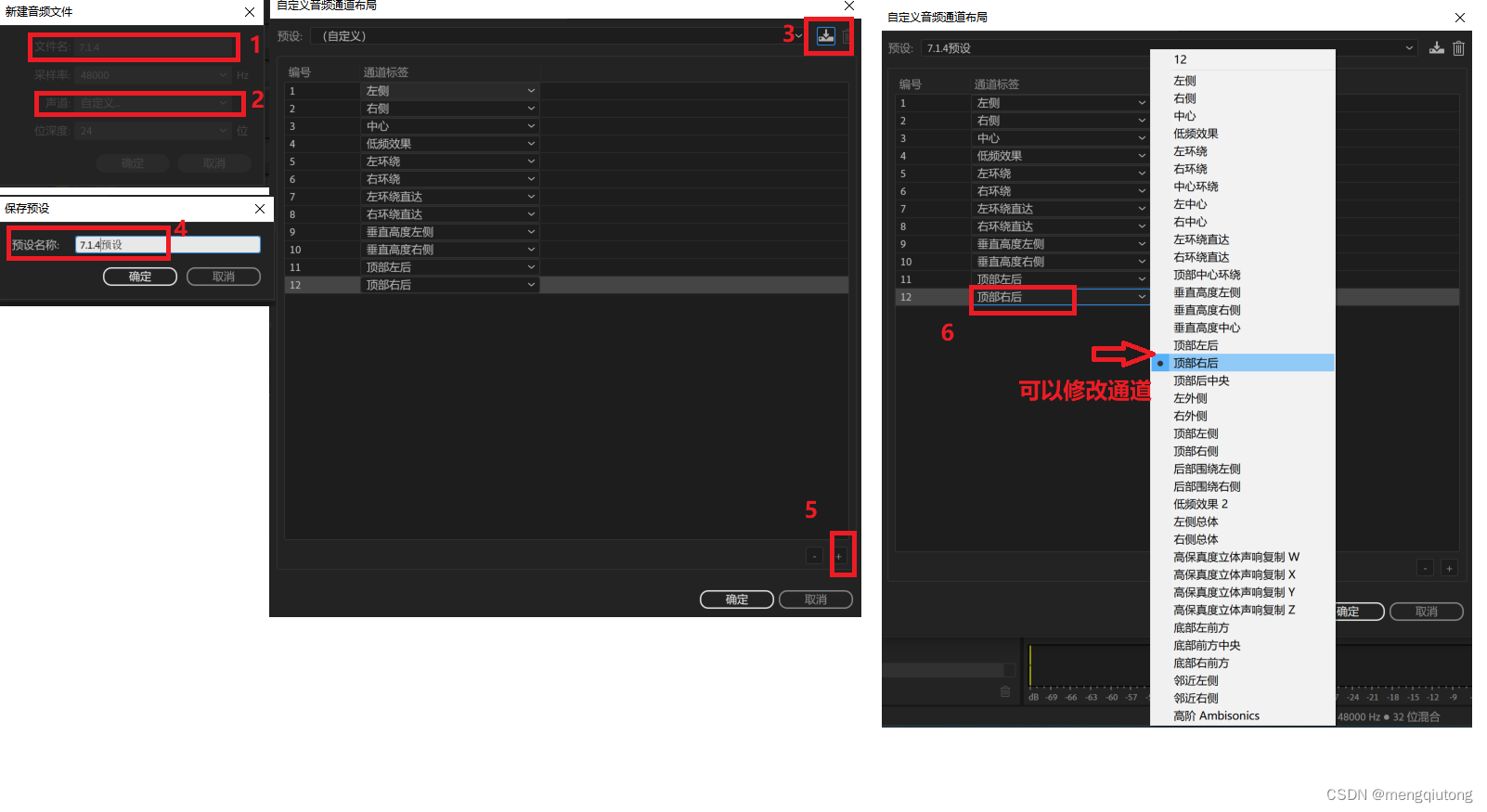

制作步骤如下：

制作好空的7.1.4音源文件后，给每个声道添加音频和5.1是一样的

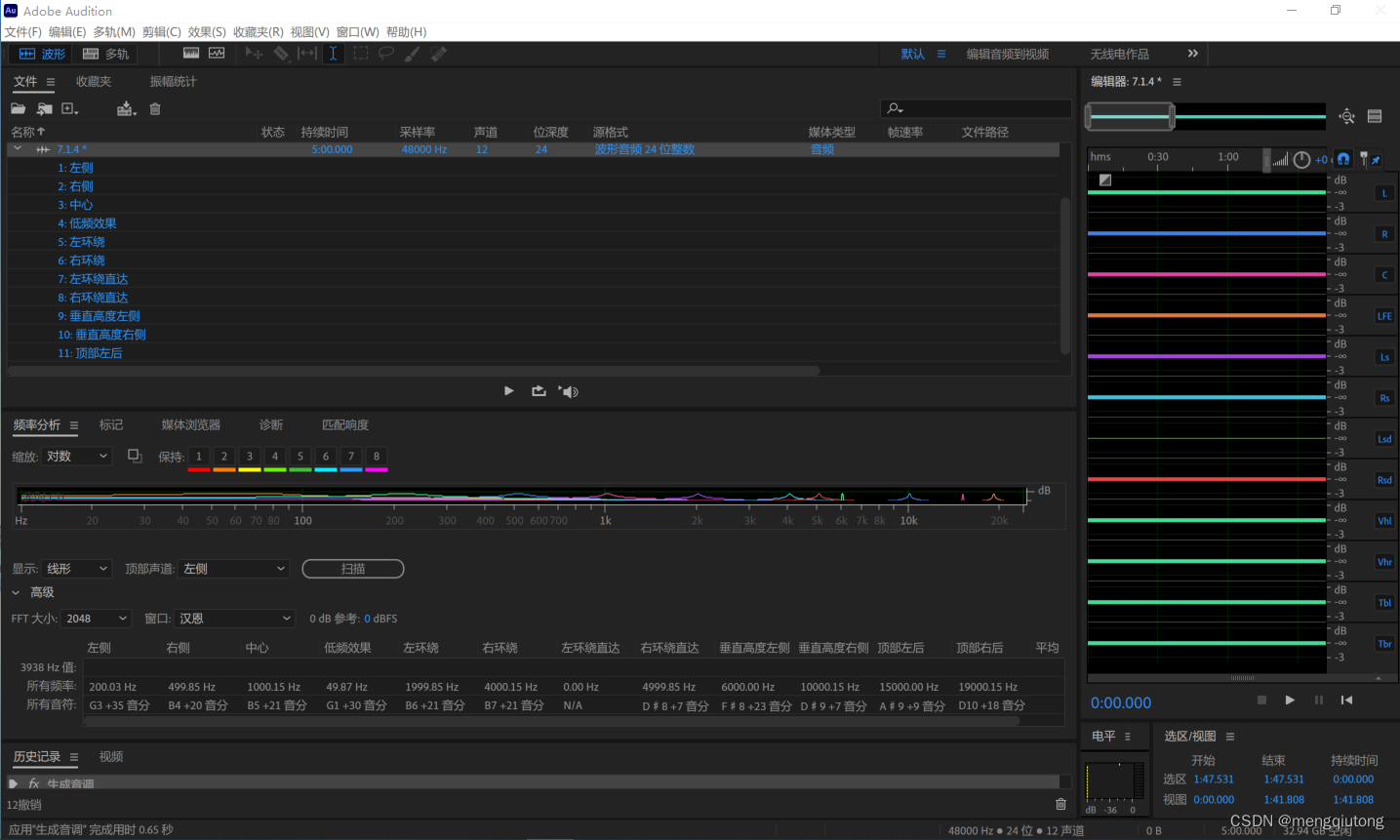

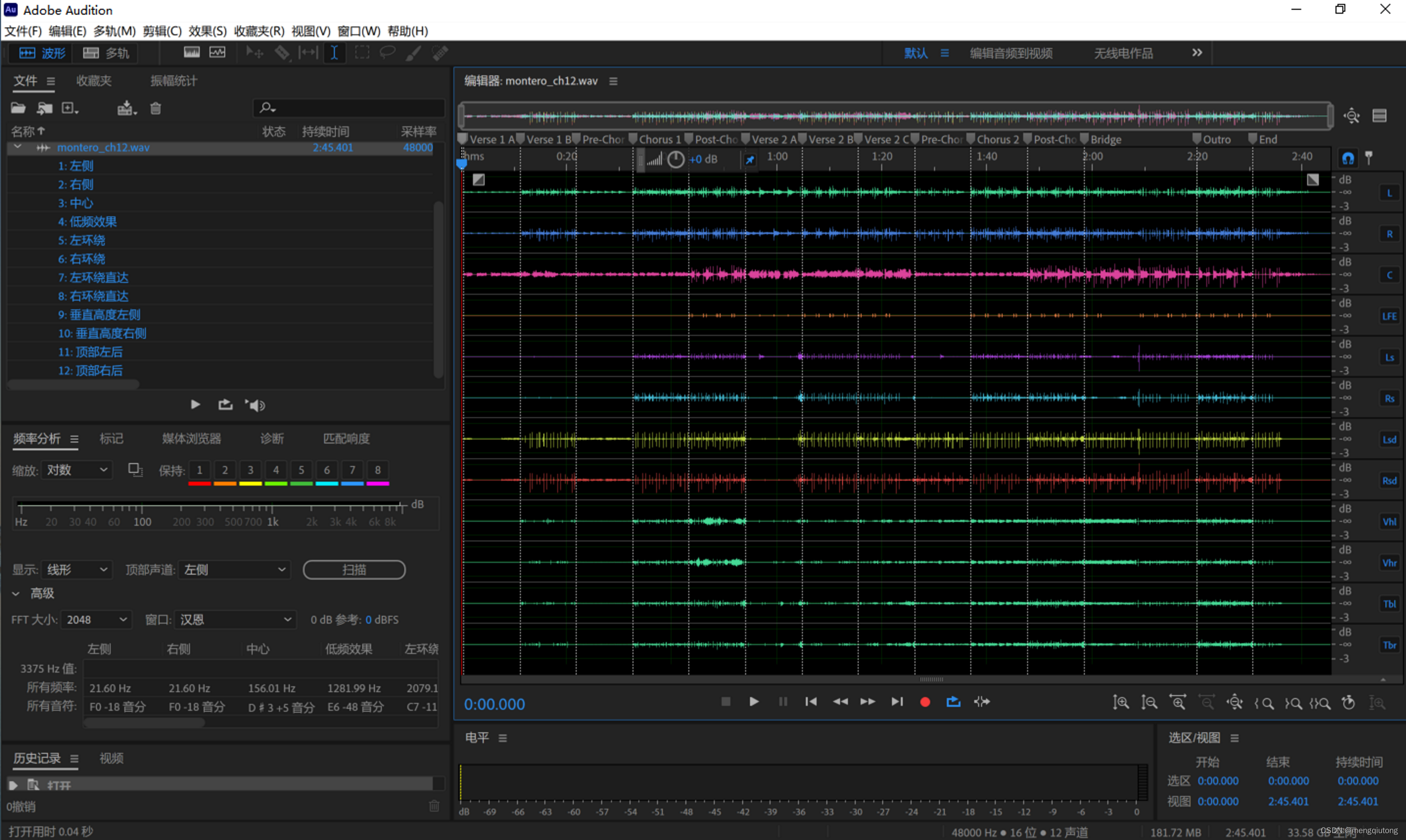

效果如下：

注意，我上面是生成了5分钟的音频，由于7.1.4音频比较大，5分钟可以达到490多兆，可能影响播放流畅性，尽量缩短持续时间，比如2~3分钟即可

5.生成好的音频，如何修改持续时长

在Adobe Audition中修改音频的持续时长，您可以按照以下步骤操作：

打开Adobe Audition软件，将您想要编辑的音频文件拖入工作区。
点击您想要编辑的音频轨道。

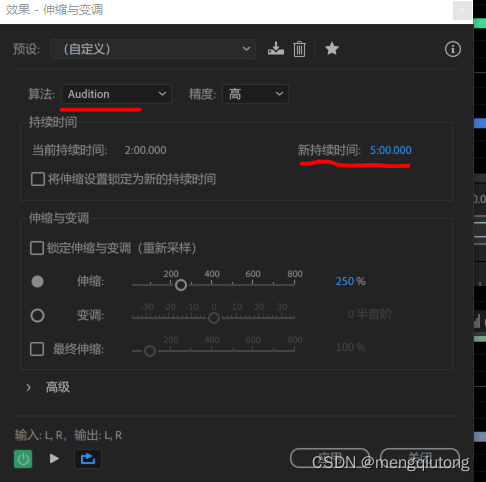

在菜单栏中选择“效果”（Effects），然后选择“时间与变调”（Time and Pitch），并点击“伸缩与变调”（Stretch and Pitch）。
在弹出的窗口中，选择“算法”（Algorithm）一栏中的“Audition”。如果您不希望改变音调，建议使用“Audition”算法，因为其他算法可能会改变音调。
在“持续时间”（Duration）部分，点击蓝色的数字，输入您想要的新时长。如果输入的时长比原来长，音频会放慢速度；如果比原来短，音频会加快速度。
确认无误后，点击“确定”（OK）应用更改。

请注意，如果您不想改变音频的音调，确保在算法选择中使用“Audition”。希望这些信息对您有帮助！

5.在Adobe audition上准确的显示波形的设置

在Adobe Audition中设置FFT（快速傅里叶变换）大小和选择窗口函数时，需要考虑您所分析的信号类型。对于不同频率的正弦波和扫频信号，这里提供一些指导建议：

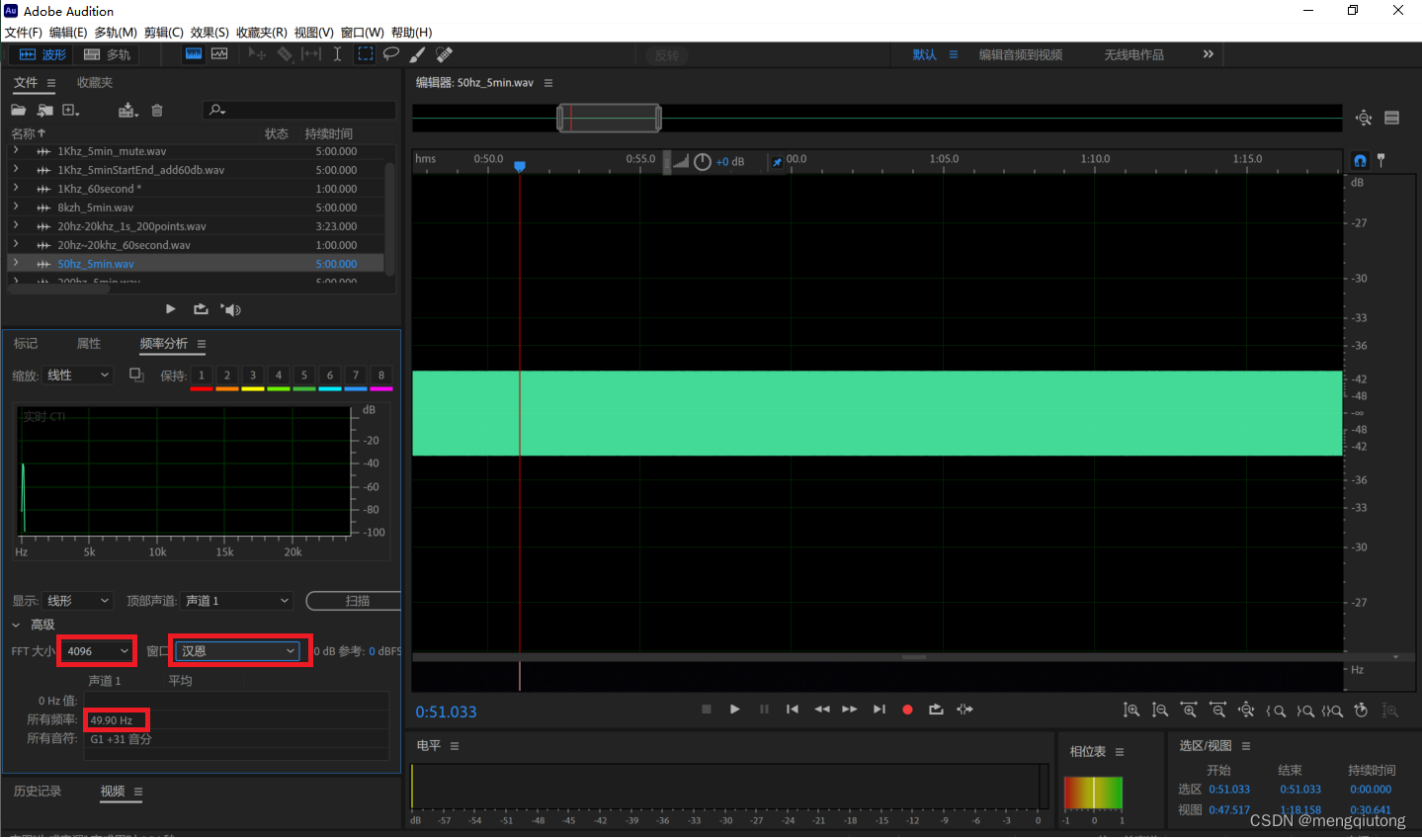

1. 对于50Hz正弦波
- **FFT大小**：可以选择中等大小的FFT，比如4096或更高，以提高频率分辨率。
- **窗口类型**：汉恩（Hann）窗是不错的选择，它提供平滑的边缘，有助于减少频谱分析中的泄露效。

2. 对于200Hz正弦波
- **FFT大小**：由于200Hz是较低频率，推荐使用较大的FFT大小，如2048或4096，以提高频率分辨率。
- **窗口类型**：汉恩窗或哈姆窗仍然适用，因为它们在处理低频信号时表现良好。

3. 对于1kHz正弦波
- **FFT大小**：可以选择中等大小的FFT，比如1024或2048，因为1kHz不是特别低频也不是高频，中等大小的FFT能提供足够的频率分辨率。
- **窗口类型**：汉恩（Hann）窗或哈姆（Hamming）窗都是不错的选择，它们提供平滑的边缘减少频谱泄漏。

4. 对于8kHz正弦波
- **FFT大小**：对于较高频率，可以选择较小的FFT大小，比如512或1024，因为高频信号不需要太高的频率分辨率。
- **窗口类型**：汉恩窗或哈姆窗均适用，但鉴于较高的频率，窗口类型对结果的影响相对较小。

5. 对于20Hz至20kHz扫频信号
- **FFT大小**：扫频信号涵盖了整个听觉频率范围，因此推荐使用较大的FFT大小，如4096或更大，以覆盖从低频到高频的整个范围。
- **窗口类型**：布莱克曼窗（Blackman Window）可能是一个好选择，因为它提供了较宽的主瓣，有利于捕捉整个频率范围的变化。

### 综合考虑
- 对于静态的或持续的正弦波信号（如1kHz，200Hz，8kHz），选择中等或较大的FFT大小可以提高频率分辨率。
- 对于涵盖广泛频率范围的信号（如扫频信号），使用较大的FFT大小和适合捕捉广频带变化的窗口函数。
- 在所有情况下，调整FFT大小和窗口类型以平衡频率分辨率和时间分辨率，根据您对信号的具体分析需求进行调整。
