液晶显示器HSYNC、VSYNC、DE、CLK关系

       在液晶面板的TTL和LVDS接口中，包括的信号主要有RGB数据信号、像素时钟信号DCLK、行同步信号HS、场同步信号VS及有效显示数据选通信号DE。所有液晶面板都需要输入RGB数据和像素时钟DCLK，但其使用同步信号的方式却不同。

（1）仅使用DE同步信号液晶面板
这种液晶面板不需要输入行同步信号HS和场同步信号VS，只需要输入DE作为同步信号使用即能正常工作。液晶面板的行同步信号输人端和场同步信号端一般都需要接低电平，否则不能正常工作。

（2）同时使用DE／HS／VS同步信号液晶面板
这种液晶面板需要同时输入有效显示数据选通信号DE、行同步信号HS、场同步信号VS才能正常工作。

（3）液晶面板单像素／奇偶像素数据输入模式及信号定时

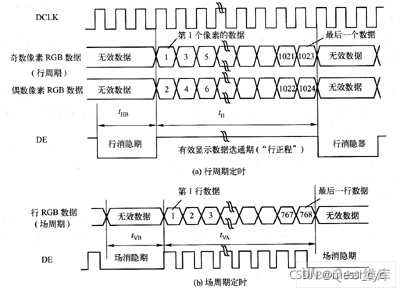

液晶显示器驱动板向液晶面板传送RGB数据信号的方式有两种：一种为单像素模式（单路方式）；另一种为奇偶双像素模式（双路方式），将RGB数据分为奇数像素和偶数像素两路向液晶面板传送。图2所示为双像素（双路）R（站数据传送方式（以1024×768液晶面板为例）各信号之间的定时关系。

图2 双像素（双路）RGB数据传送方式各信号之间的定时关系。



有数字视频信号的电路，一般都需要DE信号。对于液晶显示器，DE存在于液晶显示器的两端和中间。“两端”指的是液晶显示器的DVI接口和液晶显示器驱动板与液晶面板的接口；“中间”指的是液晶显示器主控电路。

　　（3）DE信号与其他信号之间的关系

　　有效数据选通信号DE、行同步信号HS、场同步信号VS、像素时钟信号DCLK和数字RGB信号这五类信号中，DE、HS、VS属于同步信号，DCLK属于时钟信号，RGB属于数据信号，它们一般都是同时出现的，且DE、IIS、VS、DCLK和数字RGB信号都与像素时钟信号DCLK保持同步。

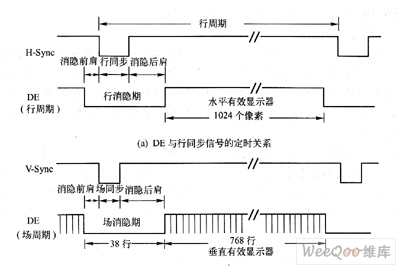

　　①DE信号与行场同步信号之间的关系：DE信号与行场同步信号之间的定时关系如图2所示（以1024×768液晶面板为例）。图（a）所示为DE与行同步信号之间的定时关系；图（b）所示为DE与场同步信号之间的定时关系。图（b）中DE信号上的每一条竖线代表一个行周期的DE信号。
